DEBO1 3.7LI 1.0A – Entwicklerboards – Ladeplatine für 3,7V Li-Akkus, USB-C, 1A

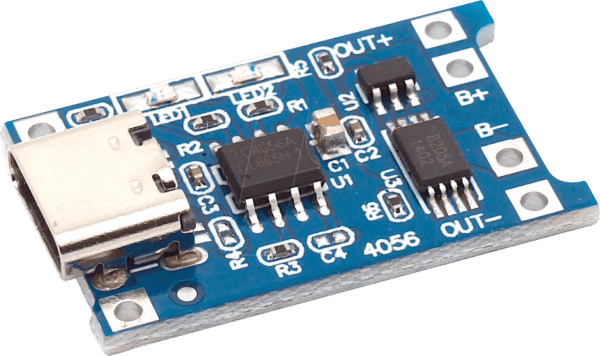

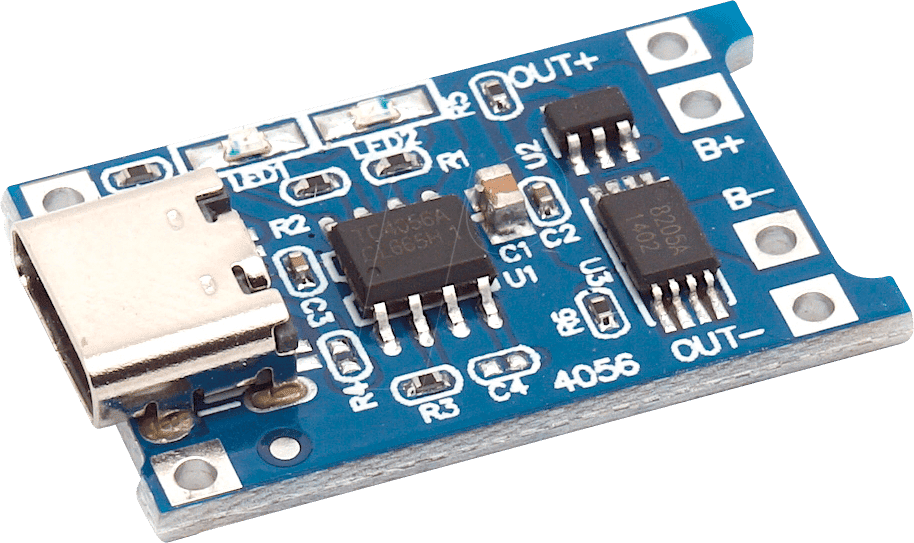

Mit dieser Ladeplatine mit TC4056 Chipsatz kann ein einzelner Lithium-Ionen oder Lithium-Polymer Akku geladen werden. Als Eingang steht hierfür wahlweise ein USB Type C Anschluss oder Lötpads zur Verfügung. Der Anschluss des Akkus erfolgt über Lötpads. Durch den zusätzlichen Ausgang und die Schutzschaltung kann ein Endgerät dauerhaft mit Strom versorgt werden. Technische Daten• Chipsatz: TC4056A• Lademethode: lineare Ladung• Ladestrom: 1 A default, optional einstellbar• Ladungsgenauigkeit: 1,5%• Eingangsspannung: 4,5 … 5,5 V• Ladeschlussspannung: 4,2 V• blaue LED: Ladung vollständig• rote LED: Ladevorgang läuft• Eingang: USB Type-C Buchse oder Lötpads• Ausgang: Lötpads• Betriebstemperatur: -10 … +85 °C• Maße (LxBxH): 29 x 18 x 4 mmEinstellen des LadestromsStandardmäßig lädt die Platine mit einem Ladestrom von 1000 mA. Durch auswechseln des Widerstands R3, kann der Ladestrom niedriger eingestellt werden.30 kOhm = 50 mA20 kOhm = 70 mA10 kOhm = 130 mA5 kOhm = 250 mA4 kOhm = 300 mA3 kOhm = 400 mA2 kOhm = 580 mA1,5 kOhm = 780 mA1,33 kOhm = 900 mA1,2 kOhm = 1000 mAHinweisDieses Board funktioniert nur mit einem Standard Raspberry Pi USB-C Netzteil oder mit einem Netzteil mit einem passiven Kabel bzw. ohne Power Delivery!
