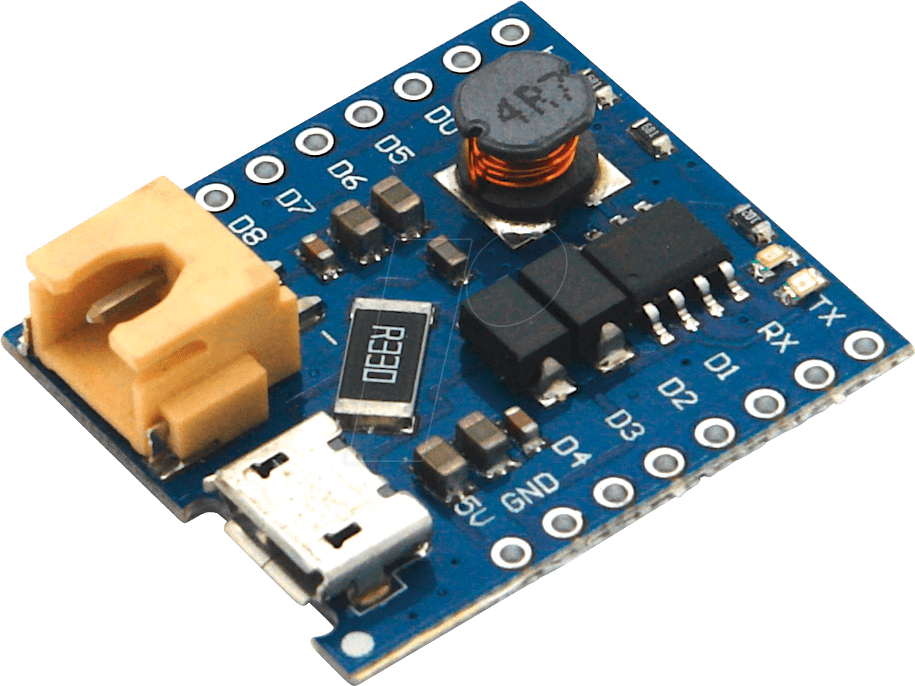

D1Z BATTERY – D1 Shield – Batterie / LiPo

Mit dem Battey Shield lässt sich der D1-Mini um eine mobile Stromversorgung erweitern. Der Akku kann über einen Micro USB Anschluss geladen werden. Über den Jumper J1 auf der Rückseite, lässt sich der Ladestrom von 0,5A auf 1A erhöhen.• Ladespannung: max: 10 V, empfohlen: 5 V• Ladestrom: 500 mA / 1 A• Lithium Akku Spannung: 3,3 … 4,2 V• Boost Power Supply: 5 V (max: 1 A)• Lieferung inkl. 2 Stiftleisten 8 PinPinbelegung• 5 V: 5 V(max: 1 A) Power Supply• GND: GNDAnschlüsse• XH-2.54MM (Port 1): Anschluss an Lithium-Batterie (normal 3,3 … 4,2 V)• microUSB (Port 2): Ladeanschluss (normal 5 V)• blaue LED leuchtet, wenn der Ladevorgang abgeschlossen ist• rote LED leuchtet während des Ladevorgangs auf• J1 Einstellung des maximalen Ladestroms, 0,5 A oder 1 A
