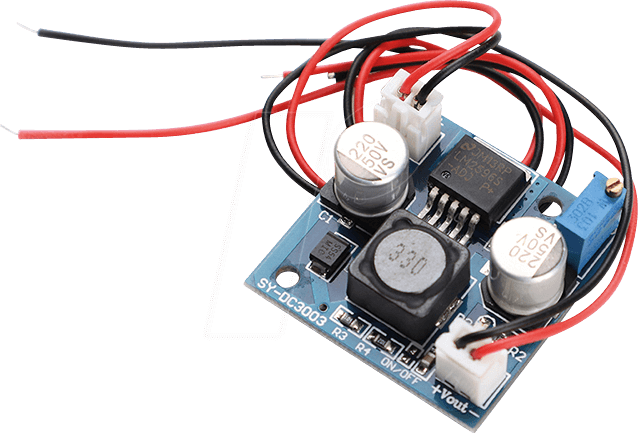

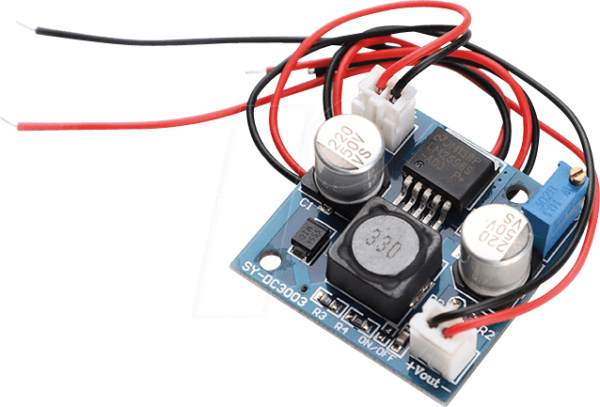

Innovative Spannungsregelung für anspruchsvolle Projekte: Der DEBO DCDC DOWN 3
Entwickler, Hobbyisten und Ingenieure stehen oft vor der Herausforderung, eine stabile und präzise Gleichspannungsversorgung für ihre elektronischen Schaltungen zu gewährleisten, insbesondere wenn die Eingangsspannung variiert oder höher ist als die benötigte Ausgangsspannung. Der DEBO DCDC DOWN 3 – ein hochleistungsfähiger DC/DC-Abwärtswandler auf Basis des renommierten LM2596 Chips – löst dieses Problem zuverlässig und effizient. Er ist die ideale Lösung für alle, die eine konsistente und anpassbare Stromversorgung für Prototypen, Embedded-Systeme, Ladegeräte oder andere anspruchsvolle Elektronikanwendungen benötigen, bei denen eine einfache Spannungsreduktion erforderlich ist.
Präzision und Effizienz: Die überlegene Wahl
Im Vergleich zu linearen Spannungsreglern, die Energie in Form von Wärme ableiten, arbeitet der DEBO DCDC DOWN 3 als Schaltregler. Dies resultiert in einer signifikant höheren Energieeffizienz, was insbesondere bei batteriebetriebenen Geräten oder bei der Reduzierung von Wärmeentwicklung von entscheidender Bedeutung ist. Die integrierte Schaltung des LM2596 bietet eine herausragende Regelgenauigkeit und eine breite Palette an Eingangsvariablen, die präzise auf die gewünschte Ausgangsspannung reduziert werden können. Dies ermöglicht eine höhere Flexibilität und Leistungsfähigkeit Ihrer Schaltungen, da die Energieverluste minimiert und die Komponenten vor schädlichen Spannungsschwankungen geschützt werden.
Technische Brillanz des LM2596 Wandlers
Das Herzstück des DEBO DCDC DOWN 3 bildet der LM2596, ein etablierter und bewährter integrierter Schaltkreis. Dieser Monolithic Integrated Circuit (MIC) ist für seine Robustheit, Zuverlässigkeit und Leistungsfähigkeit bekannt. Er ermöglicht eine einfache Konfiguration von Abwärtswandlerschaltungen mit wenigen externen Komponenten, was die Integration in eigene Designs erleichtert. Die Technologie des LM2596 gewährleistet eine hohe Schaltfrequenz, was den Einsatz kleinerer externer Induktivitäten und Kondensatoren ermöglicht und somit zu einer kompakteren Bauweise des Moduls beiträgt.
Vorteile des DEBO DCDC DOWN 3 auf einen Blick
- Hohe Effizienz: Deutlich geringere Energieverluste im Vergleich zu linearen Spannungsreglern, was zu einer längeren Laufzeit bei batteriebetriebenen Anwendungen und geringerer Wärmeentwicklung führt.
- Großer Eingangsspannungsbereich: Akzeptiert eine breite Palette an Eingangsspannungen, wodurch er flexibel in verschiedenen Stromversorgungszenarien eingesetzt werden kann.
- Präzise Ausgangsspannung: Ermöglicht die Einstellung einer stabilen und genauen Ausgangsspannung, die für empfindliche elektronische Komponenten unerlässlich ist.
- Schutzfunktionen: Integrierte Schutzmechanismen wie Überstromschutz und thermische Abschaltung erhöhen die Zuverlässigkeit und Lebensdauer der angeschlossenen Geräte.
- Kompaktes Design: Durch die hohe Integrationsdichte des LM2596 und die optimierte Leiterplattenlayout-Gestaltung ist das Modul äußerst platzsparend.
- Einfache Integration: Vorbestückte Komponenten und klare Anschlussklemmen vereinfachen den Einbau und die Verdrahtung in bestehenden oder neuen Projekten.
- Kosteneffizienz: Bietet eine leistungsstarke und zuverlässige Spannungsregelung zu einem attraktiven Preis-Leistungs-Verhältnis.
Leistungsmerkmale und technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Chip-Typ | LM2596 (integrierter Schaltregler) |
| Funktion | DC/DC Abwärtswandler (Step-Down Converter) |
| Eingangsspannung (typisch) | 4.5 V bis 40 V |
| Ausgangsspannung | Einstellbar über Potentiometer (typischerweise 1.25 V bis 37 V) |
| Maximaler Ausgangsstrom | Bis zu 3 A (bei ausreichender Kühlung) |
| Schaltfrequenz | 150 kHz |
| Effizienz | Bis zu 92% (abhängig von Eingangs- und Ausgangsspannung/Last) |
| Schutzschaltungen | Überstromschutz, thermische Abschaltung |
| Modulgröße (ca.) | 43 mm x 21 mm x 14 mm (ohne Anschlussstifte) |
| Anschlusstyp | Lötfreie Schraubklemmen für Ein- und Ausgang; optionale Lötpads |
| Anwendungsbereich | Prototyping, Embedded Systems, DIY-Projekte, Stromversorgung von Mikrocontrollern, LED-Treiber, Batterieladefunktionen |
Maximale Leistungsausnutzung und Anwendungsgebiete
Die Fähigkeit des DEBO DCDC DOWN 3, Eingangsspannungen von bis zu 40 Volt auf einen gewünschten Wert im Bereich von ca. 1.25 bis 37 Volt zu reduzieren, eröffnet eine breite Palette an Einsatzmöglichkeiten. Dies reicht von der Versorgung von 5V-Logikschaltungen aus einer 12V- oder 24V-Batterie bis hin zur präzisen Einstellung von Versorgungsspannungen für leistungsfähige Mikrocontroller wie dem Raspberry Pi oder ESP32, die oft spezifische und stabile Spannungen benötigen. Auch für den Betrieb von Hochleistungs-LEDs, die eine exakte Strom- oder Spannungsregelung erfordern, ist dieses Modul hervorragend geeignet. Durch die Möglichkeit, den Ausgangsstrom bis zu 3 Ampere zu liefern, können auch anspruchsvollere Verbraucher zuverlässig versorgt werden, solange auf eine adäquate Wärmeableitung geachtet wird. Das Modul ist nicht nur für die reine Spannungsreduktion ausgelegt, sondern kann auch als Basis für komplexere Stromversorgungsdesigns dienen, bei denen mehrere Spannungen aus einer einzigen Quelle generiert werden müssen.
Integration und Bedienung in der Praxis
Die Integration des DEBO DCDC DOWN 3 in bestehende oder neue Elektronikprojekte ist dank des durchdachten Designs und der Verwendung von Schraubklemmen für die Ein- und Ausgangsverbindungen denkbar einfach. Dies erspart aufwendiges Löten und ermöglicht eine schnelle Konfiguration und Anpassung. Das integrierte Potentiometer erlaubt eine stufenlose Einstellung der Ausgangsspannung. Für eine präzise Einstellung empfiehlt sich die Verwendung eines Multimeters, um die gewünschte Spannung exakt zu erreichen. Die robuste Bauweise und die bewährte Technologie des LM2596 gewährleisten eine lange Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die kompakten Abmessungen des Moduls erleichtern die Unterbringung in engen Gehäusen oder auf engstem Raum auf einer Prototypenplatine.
Wichtige Überlegungen zur optimalen Leistung
Um die volle Leistungsfähigkeit des DEBO DCDC DOWN 3 zu gewährleisten und eine Überlastung oder Beschädigung zu vermeiden, sind einige grundlegende Aspekte zu beachten. Die maximale Ausgangsstromstärke von 3 Ampere ist eine Angabe unter idealen Bedingungen. Bei höheren Lasten oder ungünstigen thermischen Verhältnissen kann die effektive Strombelastbarkeit sinken. Daher ist bei dauerhafter Belastung nahe dem Maximum eine zusätzliche Kühlung, beispielsweise durch einen kleinen Kühlkörper oder ausreichende Luftzirkulation, ratsam. Ebenso wichtig ist die Wahl der richtigen externen Komponenten (Induktivität, Kondensatoren), falls Sie eigene Designs auf Basis des LM2596 erstellen. Für das DEBO DCDC DOWN 3 Modul sind diese jedoch bereits optimiert integriert. Achten Sie stets auf die korrekte Polung der Eingangsspannung, um Kurzschlüsse zu vermeiden.
FAQ – Häufig gestellte Fragen zu DEBO DCDC DOWN 3 – Entwicklerboards – Spannungsregler, DC/DC-Wandler, LM2596
Kann der DEBO DCDC DOWN 3 als Konstantstromquelle verwendet werden?
Nein, der DEBO DCDC DOWN 3 ist primär als Konstantspannungsregler konzipiert. Während der LM2596 Chip über einen gewissen Überstromschutz verfügt, ist er nicht für den Betrieb als präzise Konstantstromquelle optimiert. Für solche Anwendungen sind spezielle Konstantstromregler erforderlich.
Welche Art von Ausgangsstrom kann das Modul maximal liefern?
Das Modul kann unter optimalen Bedingungen und mit ausreichender Kühlung einen maximalen Ausgangsstrom von bis zu 3 Ampere liefern. Bei anhaltend hoher Last wird eine zusätzliche Kühlung des Moduls empfohlen.
Wie stelle ich die Ausgangsspannung präzise ein?
Die Ausgangsspannung wird über das integrierte Potentiometer eingestellt. Für eine exakte Einstellung der gewünschten Spannung wird die Verwendung eines Multimeters empfohlen, das an die Ausgangsklemmen angeschlossen wird.
Ist das Modul vor Überspannung oder Verpolung geschützt?
Das Modul verfügt über einen integrierten Überstromschutz und eine thermische Abschaltung, die das Modul und angeschlossene Geräte vor Schäden schützen. Eine Verpolung der Eingangsspannung sollte jedoch unbedingt vermieden werden, da dies zu dauerhaften Schäden führen kann.
Welchen Wirkungsgrad hat der DEBO DCDC DOWN 3?
Der Wirkungsgrad liegt typischerweise bei bis zu 92%, abhängig von der Eingangsspannung, der Ausgangsspannung und der aktuellen Last. Schaltregler sind generell deutlich effizienter als lineare Spannungsregler.
Kann ich das Modul mit einer Eingangsspannung unter 4.5V betreiben?
Der angegebene minimale Eingangsspannungsbereich liegt bei 4.5V. Bei Spannungen darunter ist die korrekte Funktion des Reglers nicht garantiert und kann zu instabilen Ausgangswerten oder zum Abschalten führen.
Ist das Modul für den Einsatz in rauen Umgebungen geeignet?
Das Modul ist für den Einsatz in normalen Umgebungsbedingungen konzipiert. Für den Einsatz in extremen Temperaturbereichen, hoher Luftfeuchtigkeit oder starker Vibration sollten zusätzliche Schutzmaßnahmen oder speziell dafür ausgelegte Komponenten in Betracht gezogen werden.
