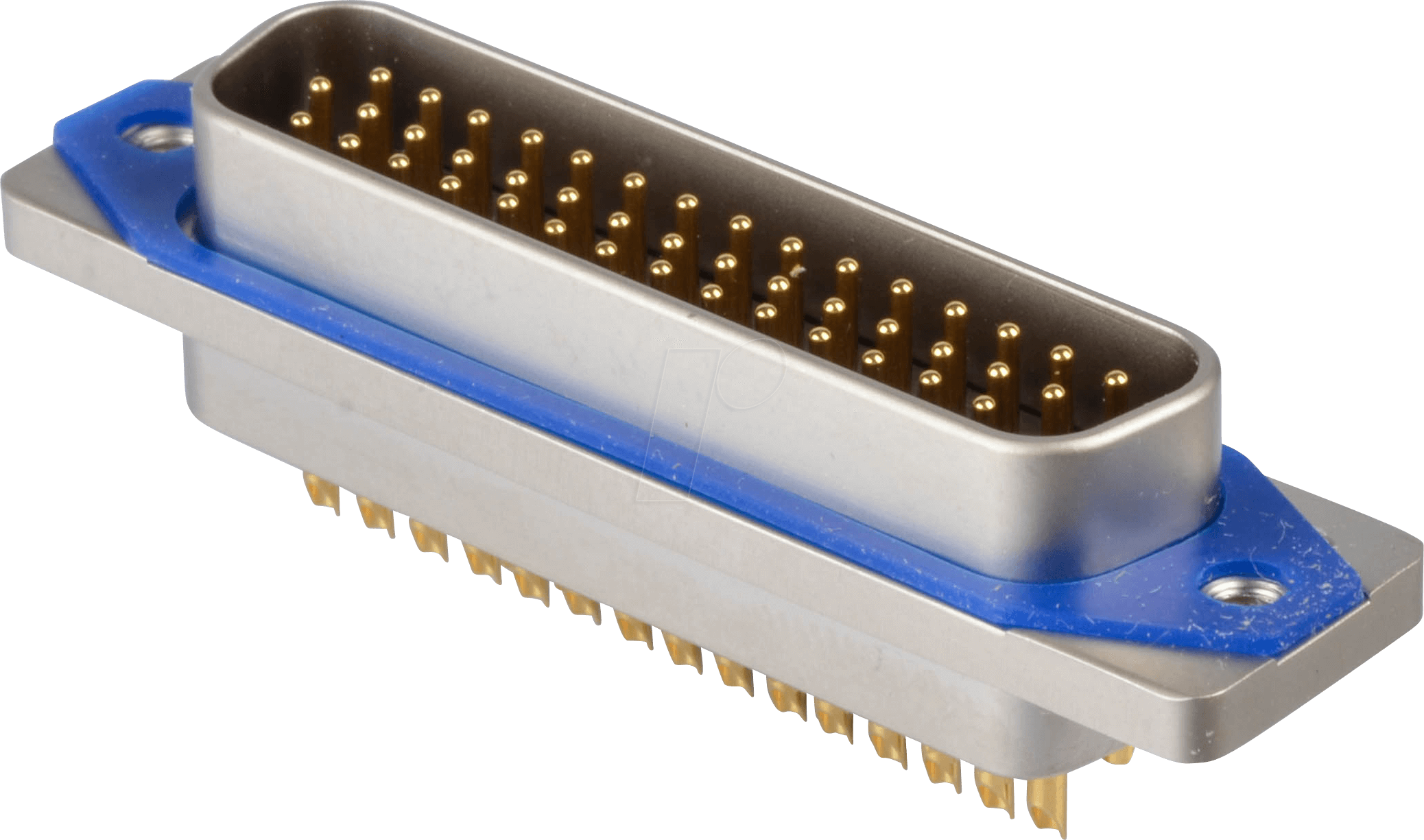

Optimale Konnektivität für anspruchsvolle Anwendungen: D-SUB ST44 HD LK – SlimCon D-Sub – Stift, 44-pol, HD, Lötkelch
Wenn es um die zuverlässige und hochintegritätige Signalübertragung in technischen Umgebungen geht, steht die Wahl der richtigen Steckverbinder im Vordergrund. Der D-SUB ST44 HD LK – SlimCon D-Sub – Stift, 44-pol, HD, Lötkelch wurde speziell entwickelt, um den Anforderungen moderner Geräte und Systeme gerecht zu werden, bei denen eine platzsparende Bauweise und eine präzise Lötverbindung unerlässlich sind. Dieses Produkt ist die ideale Lösung für Ingenieure, Techniker und Systemintegratoren, die eine robuste und qualitativ hochwertige Schnittstelle für Datenkommunikation, industrielle Steuerungen und Medizintechnik benötigen.
Herausragende Merkmale des D-SUB ST44 HD LK
Der D-SUB ST44 HD LK – SlimCon D-Sub – Stift, 44-pol, HD, Lötkelch zeichnet sich durch seine SlimCon-Bauform aus, die eine signifikante Reduzierung der Bautiefe im Vergleich zu herkömmlichen D-Sub-Steckverbindern ermöglicht. Dies ist insbesondere in Umgebungen mit begrenztem Platzangebot, wie z.B. in kompakten Industriegehäusen, Flachbildschirm-Monitoren oder tragbaren elektronischen Geräten, von entscheidendem Vorteil. Die HD (High Density) Ausführung mit 44 Polen auf kleinstem Raum maximiert die Anzahl der Anschlüsse, ohne Kompromisse bei der Signalintegrität einzugehen. Die Lötkelch-Technologie garantiert eine dauerhaft sichere und elektrisch leitfähige Verbindung, die Vibrationen und mechanischen Belastungen standhält.
Vorteile der SlimCon D-Sub Technologie
- Platzersparnis: Die reduzierte Bautiefe der SlimCon-Serie ermöglicht den Einbau in deutlich schlankere Gehäuse und Geräte, was Designflexibilität und Miniaturisierung fördert.
- Hohe Polzahl: Mit 44 Polen bietet der Steckverbinder eine hohe Anschlussdichte, ideal für komplexe Schnittstellen und Multitasking-Anwendungen, bei denen viele Signale gleichzeitig übertragen werden müssen.
- Robuste Lötverbindung: Der Lötkelch sorgt für eine sichere und langlebige Verbindung zwischen Litze und Kontaktstift, was Ausfälle durch Wackelkontakte oder mechanische Belastungen minimiert.
- Signalintegrität: Die präzise gefertigten Kontakte und die stabile Konstruktion unterstützen die Übertragung hochfrequenter Signale und empfindlicher Datenströme mit minimalen Störungen und Verlusten.
- Breite Kompatibilität: D-Sub-Steckverbinder sind ein etablierter Standard und gewährleisten eine hohe Interoperabilität mit einer Vielzahl von Geräten und Systemen.
- Industrietauglichkeit: Die Kombination aus robuster Bauweise und zuverlässiger Lötverbindung macht diesen Steckverbinder ideal für den Einsatz in anspruchsvollen industriellen Umgebungen.
Technische Spezifikationen und Materialien
Der D-SUB ST44 HD LK – SlimCon D-Sub – Stift, 44-pol, HD, Lötkelch vereint durchdachtes Design mit hochwertigen Materialien, um eine kompromisslose Leistung zu gewährleisten. Die Gehäusekonstruktion besteht aus einem robusten Kunststoff, der eine hohe mechanische Stabilität und elektrische Isolation bietet. Die Kontaktstifte sind in der Regel aus einer hochwertigen Kupferlegierung gefertigt und oft mit einer Edelmetallschicht wie Gold oder einer vergleichbaren Legierung veredelt. Diese Oberflächenbehandlung schützt die Kontakte vor Korrosion, gewährleistet eine geringe Übergangswiderstand und erhöht die Lebensdauer des Steckverbinders, insbesondere unter schwierigen Umgebungsbedingungen oder bei häufigem Stecken und Trennen.
Die Lötkelch-Konstruktion ist präzise geformt, um die Aufnahme von Kabeladern unterschiedlicher Querschnitte zu ermöglichen und eine optimale Lötkante für eine sichere und dauerhafte elektrische Verbindung zu bieten. Die HD-Bauform (High Density) bedeutet, dass die Kontaktabstände enger gestaltet sind, was die hohe Polzahl auf kleinstem Raum ermöglicht. Dies erfordert eine sorgfältige Fertigung und präzise Montage, um Kurzschlüsse zwischen benachbarten Kontakten zu vermeiden und die Signalqualität zu sichern.
Einsatzgebiete und Anwendungsfälle
Der D-SUB ST44 HD LK – SlimCon D-Sub – Stift, 44-pol, HD, Lötkelch ist eine vielseitige Schnittstellenlösung, die sich für eine breite Palette von Anwendungen eignet:
- Industrielle Automatisierung: Zur Verbindung von Steuerungen, Sensoren, Aktoren und HMI-Geräten (Human-Machine Interface) in Produktionsanlagen und Fertigungslinien. Die Robustheit und die sichere Lötverbindung sind hierbei entscheidend für den unterbrechungsfreien Betrieb.
- Medizintechnik: In medizinischen Geräten wie Monitoren, Diagnosegeräten und Therapieeinheiten, wo eine zuverlässige Signalübertragung und hygienische Handhabung gefordert sind. Die kompakte Bauform ist oft ein wichtiger Faktor bei der Gerätedesigns.
- Messtechnik und Laborgeräte: Zur Datenübertragung von Messinstrumenten, Oszilloskopen, Spektrumanalysatoren und anderen Präzisionsgeräten, bei denen die Integrität der Messdaten oberste Priorität hat.
- Telekommunikation und Netzwerktechnik: Für interne Verbindungen in Switches, Routern oder anderen Netzwerkkomponenten, bei denen eine hohe Anzahl von Datenleitungen auf kleinem Raum benötigt wird.
- Consumer-Elektronik: In hochwertigen Unterhaltungselektronikgeräten, Computern und Peripheriegeräten, bei denen eine zuverlässige und platzsparende Verbindung gefragt ist.
- Automotive-Anwendungen: In bestimmten Bereichen der Fahrzeugtechnik für Diagnose- oder Steuerungsschnittstellen, wo Platz und Robustheit eine Rolle spielen.
Tabellarische Übersicht der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Steckverbindertyp | D-Sub, SlimCon Serie |
| Polzahl | 44 |
| Bauform | Stiftleiste |
| Anschlussart | Lötkelch für Kabelanschluss |
| Gehäusematerial | Hochwertiger, isolierender Kunststoff (oft PBT oder vergleichbar) |
| Kontaktmaterial | Kupferlegierung, vergoldet (typisch für hohe Leitfähigkeit und Korrosionsbeständigkeit) |
| Bautiefe | SlimCon-Bauweise für reduzierte Tiefe |
| Verriegelungsmechanismus | Kein integrierter Verriegelungsmechanismus (oft für feste Installationen konzipiert, kann durch Schrauben gesichert werden) |
| Schutzart (bei verbundenem Zustand) | Keine spezifische IP-Schutzart für offene Steckverbinder, abhängig vom Gehäuse und der Umgebungsabdichtung des Endgeräts. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, abhängig vom spezifischen Material und der Anwendung |
FAQ – Häufig gestellte Fragen zu D-SUB ST44 HD LK – SlimCon D-Sub – Stift, 44-pol, HD, Lötkelch
Was bedeutet „SlimCon“ bei diesem D-Sub Steckverbinder?
SlimCon bezieht sich auf die spezielle Bauform der D-Sub-Steckverbinder-Serie, die eine deutlich reduzierte Bautiefe im Vergleich zu herkömmlichen D-Sub-Steckern aufweist. Dies ermöglicht den Einsatz in Geräten mit sehr begrenztem Platzangebot, ohne auf die hohe Polzahl und Zuverlässigkeit eines D-Sub-Anschlusses verzichten zu müssen.
Welche Vorteile bietet die Lötkelch-Anschlussart?
Die Lötkelch-Technologie ist eine bewährte Methode zur dauerhaften und elektrisch leitfähigen Verbindung von Kabeladern mit den Kontakten eines Steckverbinders. Sie ermöglicht eine stabile und robuste Verbindung, die auch unter mechanischer Beanspruchung, Vibrationen und Temperaturschwankungen zuverlässig bleibt. Dies minimiert das Risiko von Signalunterbrechungen und gewährleistet eine hohe Lebensdauer der Verbindung.
Ist dieser Steckverbinder für Hochfrequenzanwendungen geeignet?
Ja, die HD-Ausführung (High Density) mit präzise gefertigten Kontakten und einer stabilen Konstruktion des D-SUB ST44 HD LK ist gut geeignet, um die Signalintegrität auch bei der Übertragung von Hochfrequenzsignalen aufrechtzuerhalten. Die Qualität der Materialien und die exakte Fertigung der Kontakte minimieren Reflexionen und Dämpfung, die bei weniger hochwertigen Steckverbindern auftreten können.
Was ist der Unterschied zwischen einem Stift- und einer Buchsensteckverbinder?
Bei diesem Produkt handelt es sich um eine Stiftleiste (auch als Stecker bezeichnet). Sie verfügt über ausstehende Stifte, in die eine entsprechende Buchsenleiste (auch als Buchse bezeichnet) eingesteckt wird. Die Kombination aus Stift- und Buchsensteckverbinder bildet die vollständige Schnittstelle zur Übertragung von Signalen.
Wie wird der Steckverbinder am Kabel befestigt?
Die Befestigung erfolgt durch das Verlöten der einzelnen Kabeladern in den dafür vorgesehenen Lötkelchen des Steckverbinders. Dies erfordert eine sorgfältige Arbeitsweise und geeignete Lötwerkzeuge, um eine sichere und elektrische einwandfreie Verbindung zu gewährleisten.
Welche Art von Kabeln kann ich mit diesem Steckverbinder verwenden?
Grundsätzlich können Sie Litzenkabel mit geeigneten Querschnitten für die jeweiligen Signale verwenden. Die Größe der Lötkelche ist so dimensioniert, dass sie gängige Kabelquerschnitte aufnehmen können. Für optimale Ergebnisse sollten die Kabeladern fachgerecht abisoliert und die Lötstellen gut ausgeführt werden.
Ist dieser Steckverbinder für den Einsatz im Freien geeignet?
Der Steckverbinder selbst bietet ohne zusätzliche Abdichtung keine spezifische Schutzart gegen Feuchtigkeit oder Staub. Für den Einsatz im Freien oder in Umgebungen mit erhöhten Umwelteinflüssen ist eine entsprechende Gehäuselösung oder eine nachträgliche Abdichtung des angeschlossenen Gerätes erforderlich, um die Funktionalität und Langlebigkeit zu gewährleisten.
