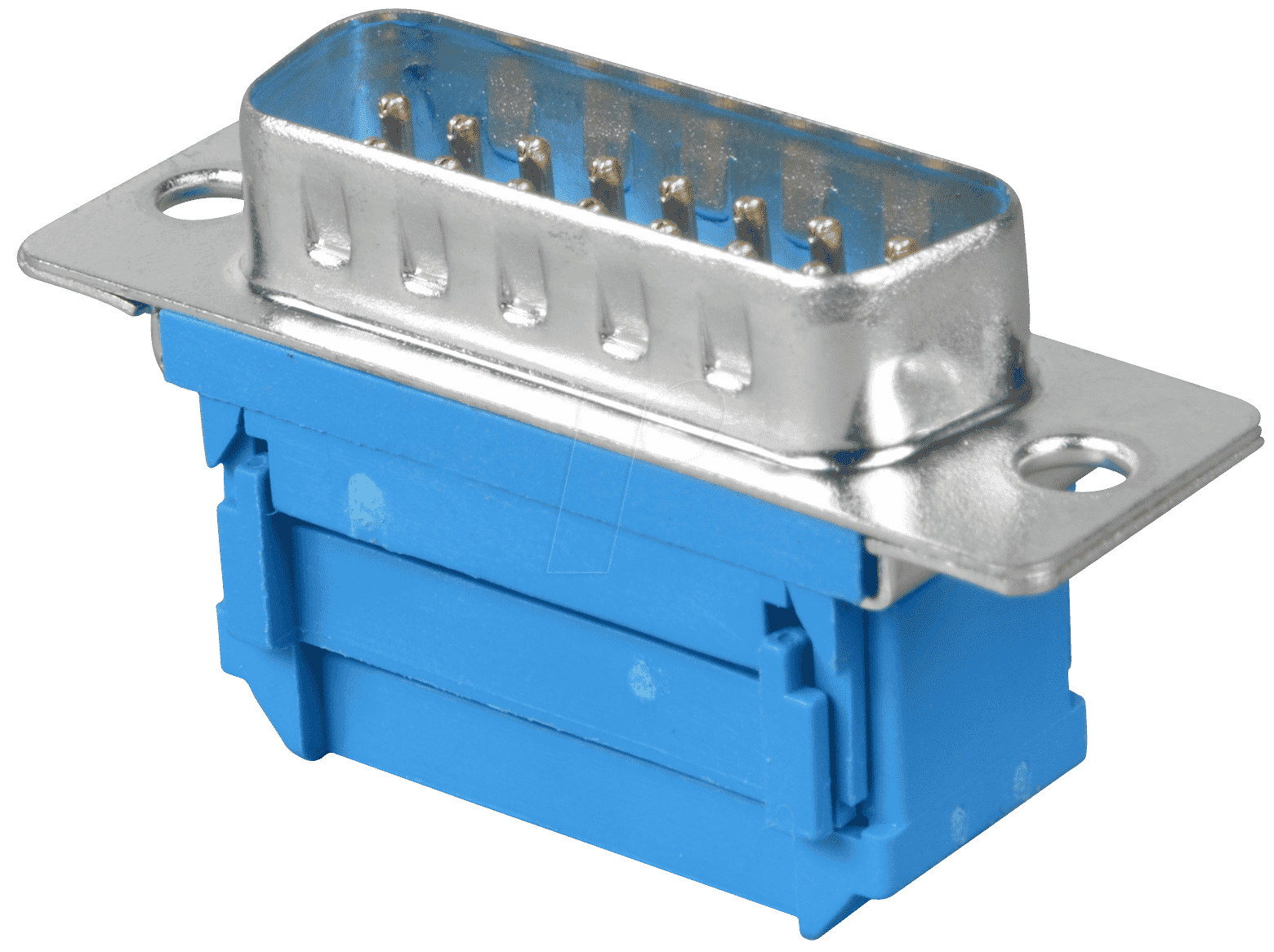

Entdecken Sie die Präzision des D-SUB ST 15FB – Ihr Schlüssel zu zuverlässigen Datenverbindungen
Für Ingenieure, Techniker und IT-Experten, die auf maximale Signalintegrität und robuste Anschlusslösungen angewiesen sind, bietet der D-SUB ST 15FB – D-SUB-Stecker, 15-pol, Flachbandkabel, ohne Isolator eine entscheidende Verbesserung gegenüber Standard-Steckverbindern. Dieses speziell entwickelte Bauteil adressiert die Herausforderungen bei der Integration von Flachbandkabeln in anspruchsvolle Systemumgebungen, wo eine sichere und verlustfreie Signalübertragung unerlässlich ist.
Optimale Signalintegrität für anspruchsvolle Anwendungen
Die bewährte D-SUB-Technologie in Kombination mit der spezifischen Ausführung für Flachbandkabel minimiert Übergangswiderstände und potenzielle Signalreflexionen. Dies gewährleistet eine stabile und klare Datenübertragung, selbst bei hohen Frequenzen oder über längere Distanzen.
Konstruktionsvorteile des D-SUB ST 15FB
Der D-SUB ST 15FB zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zur bevorzugten Wahl für professionelle Anwendungen machen:
- Spezifische Flachbandkabel-Adaption: Ermöglicht eine direkte und sichere Verbindung mit gängigen Flachbandkabeltypen, wodurch die Notwendigkeit komplexer Adapter und Zwischenlösungen entfällt.
- 15-polige Konfiguration: Bietet eine ausreichende Anzahl von Kontakten für eine Vielzahl von Signalisierungs- und Steuerungsaufgaben, ohne unnötige Komplexität zu erzeugen.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Zuverlässigkeit auch unter widrigen Umgebungsbedingungen gewährleisten.
- Ohne Isolator: Diese Designentscheidung ist oft auf spezifische Platzanforderungen oder die Integration in bereits isolierte Gehäuse zurückzuführen. Sie erfordert sorgfältige Handhabung und Installation, um Kurzschlüsse zu vermeiden, bietet aber in bestimmten Szenarien unschätzbare Vorteile in Bezug auf Baugröße und Montage.
- Hohe Kontaktzuverlässigkeit: Die präzise gefertigten Kontakte garantieren einen festen Sitz und eine geringe Kontaktkraft, was sowohl die Montage erleichtert als auch die elektrische Leitfähigkeit über die Zeit aufrechterhält.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des D-SUB ST 15FB wird durch seine sorgfältige Konstruktion und die Auswahl der Materialien bestimmt. Jedes Detail ist darauf ausgelegt, eine optimale Funktion zu gewährleisten.
| Merkmal | Beschreibung |
|---|---|
| Anschlusstyp | D-SUB Stecker |
| Polzahl | 15-polig |
| Kabeltyp-Kompatibilität | Flachbandkabel |
| Gehäusematerial | Hochwertiger Kunststoff (spezifisches Material je nach Serie, typischerweise ABS oder ähnliche thermoplastische Polymere für Robustheit und Isolierungseigenschaften) |
| Kontaktmaterial | Legierter Kupferwerkstoff mit hoher Leitfähigkeit (oft mit Gold- oder Zinnbeschichtung zur Korrosionsbeständigkeit und verbesserten Leitfähigkeit) |
| Anschlusstechnik | Löten oder Crimpen (abhängig von der spezifischen Variante des Flachbandkabelanschlusses; bei dieser Variante ist die mechanische Verbindung mit dem Flachbandkabel direkt auf die Kontakte ausgelegt) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, abhängig von den spezifischen Materialien und der Anwendung |
| Nennstrom pro Kontakt | Abhängig von der Drahtstärke des Flachbandkabels und der Beschaffenheit der Kontakte, oft im Bereich von 0.5A bis 3A |
| Isolierung | Kein externer Isolator, Integration erfordert sorgfältige Verdrahtung und Umgebungsanpassung. Die internen Isolatoren der einzelnen Pins sind selbstverständlich vorhanden. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der D-SUB ST 15FB ist prädestiniert für den Einsatz in einer Vielzahl von professionellen und industriellen Umgebungen, wo eine zuverlässige und platzsparende Verbindung gefragt ist:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Fertigungsstraßen und Produktionsanlagen.
- Messtechnik und Laborausstattung: Für die Datenübertragung von Messinstrumenten und Analysegeräten.
- IT-Infrastruktur: Anschluss von Netzwerkkomponenten, Servern und Peripheriegeräten, insbesondere dort, wo spezielle Verkabelungslösungen erforderlich sind.
- Medizintechnik: Integration in medizinische Geräte und Diagnoseapparaturen, wo Zuverlässigkeit und Signalqualität oberste Priorität haben.
- Prototypenentwicklung und Testaufbauten: Flexible Lösung für schnell zu realisierende und wiederholgenaue Verbindungen.
- Spezialanfertigungen und OEM-Lösungen: Ideal für Hersteller, die maßgeschneiderte elektronische Geräte entwickeln und dabei auf bewährte Komponenten setzen.
Die Vorteile einer durchdachten Anschlusslösung
Die Entscheidung für den D-SUB ST 15FB ist eine Investition in die Zuverlässigkeit und Effizienz Ihrer Systeme. Durch die Fokussierung auf die spezifischen Anforderungen von Flachbandkabeln werden potenzielle Fehlerquellen, die bei unsachgemäßer Adaption auftreten können, minimiert. Die 15-polige Belegung bietet eine optimale Balance zwischen Funktionalität und Komplexität für eine breite Palette von Anwendungen, während die robuste Konstruktion eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen sicherstellt.
FAQ – Häufig gestellte Fragen zu D-SUB ST 15FB – D-SUB-Stecker, 15-pol, Flachbandkabel, ohne Isolator
Welche Art von Flachbandkabeln ist mit dem D-SUB ST 15FB kompatibel?
Der D-SUB ST 15FB ist speziell für die Aufnahme von Standard-Flachbandkabeln konzipiert. Die genaue Spezifikation des Flachbandkabels (z.B. Drahtstärke, Rastermaß der Leiter) sollte mit den technischen Daten des spezifischen Steckermodells abgeglichen werden, um eine optimale mechanische und elektrische Verbindung zu gewährleisten.
Was bedeutet die Angabe „ohne Isolator“ in der Produktbezeichnung?
„Ohne Isolator“ bezieht sich auf das Fehlen eines externen umhüllenden Isoliermaterials für den gesamten Steckerblock. Die einzelnen Kontakte sind selbstverständlich isoliert. Diese Ausführung ist oft für spezifische Einbausituationen gedacht, in denen Platzmangel herrscht oder der Stecker in eine bereits vorhandene isolierte Umgebung integriert wird. Dies erfordert jedoch eine sorgfältige Installation, um Kurzschlüsse zu vermeiden.
Ist der D-SUB ST 15FB für den Einsatz im Außenbereich geeignet?
Die Eignung für den Außeneinsatz hängt stark von der spezifischen Umgebung und möglichen Schutzmaßnahmen ab. Während die Materialien robust sind, bietet die Ausführung ohne externen Isolator keinen inhärenten Schutz gegen Feuchtigkeit oder Staub. Für Außeneinsätze sind in der Regel zusätzliche Gehäuse oder spezialisierte IP-geschützte Steckverbinder erforderlich.
Welche Vorteile bietet die 15-polige Konfiguration im Vergleich zu anderen D-SUB-Belegungen?
Die 15-polige Konfiguration bietet eine gute Balance zwischen Funktionalität und Größe. Sie ist ausreichend für viele serielle Kommunikationsprotokolle, analoge Signale oder Steuerungsaufgaben, ohne die physische Größe eines 25-poligen Steckers zu erreichen. Dies ermöglicht eine höhere Packungsdichte auf Leiterplatten oder in Gehäusen.
Wie wird die elektrische Verbindung zwischen dem Flachbandkabel und den Kontakten hergestellt?
Die genaue Verbindungstechnik kann je nach Variante variieren. Bei vielen Flachbandkabel-D-SUB-Steckern erfolgt die Verbindung über ein IDC-Verfahren (Insulation Displacement Connector), bei dem die isolierten Leiter des Flachbandkabels direkt in Schneidkontakte im Stecker eingeführt werden, die die Isolation durchdringen und eine elektrische Verbindung herstellen. Alternativ können auch Lötverbindungen zum Einsatz kommen.
Kann der D-SUB ST 15FB für Hochfrequenzanwendungen verwendet werden?
Die D-SUB-Technologie ist prinzipiell für eine breite Palette von Frequenzen geeignet, wobei die Leistung mit steigender Frequenz abnehmen kann. Die spezifische Ausführung für Flachbandkabel kann hierbei Vorteile bieten, da Flachbandkabel oft gute Hochfrequenzeigenschaften aufweisen. Für sehr hohe Frequenzen (> mehrere hundert MHz) sind jedoch spezialisierte Koaxial- oder HF-Steckverbinder oft die bessere Wahl.
Welche mechanischen Befestigungsmöglichkeiten bietet der D-SUB ST 15FB?
D-SUB-Stecker verfügen üblicherweise über Gewindebohrungen an den Seiten, die für die Montage mittels Schrauben oder Rändelschrauben vorgesehen sind. Dies ermöglicht eine sichere und stabile mechanische Befestigung des Steckers in seiner Einbauöffnung, um ein Verrutschen oder ungewolltes Lösen der Verbindung zu verhindern.
