D-SUB Sets: Die umfassende Lösung für zuverlässige Konnektivität

Willkommen in der Welt der D-SUB Sets, Ihrer zentralen Anlaufstelle für hochzuverlässige und vielseitige Steckverbinderlösungen. Ob für industrielle Automatisierung, professionelle Audio-Video-Anwendungen, Telekommunikation oder den anspruchsvollen Heim-PC-Aufbau – unsere sorgfältig zusammengestellten Sets decken ein breites Spektrum an Anforderungen ab. Wir verstehen, dass die Wahl des richtigen Steckverbinders entscheidend für die Stabilität und Performance Ihrer Systeme ist. Deshalb haben wir diese Auswahl für anspruchsvolle Anwender kuratiert, die Wert auf Langlebigkeit, einfache Installation und optimale Signalübertragung legen.

Was sind D-SUB Sets und wofür werden sie eingesetzt?

D-SUB Sets umfassen typischerweise komplette Steckverbindersysteme, die neben den eigentlichen Steckern und Buchsen auch alle notwendigen Anbauteile wie Gehäuse, Schrauben, Zugentlastungen und manchmal sogar passende Kabel mit vorkonfektionierten Anschlüssen beinhalten. Der Name „D-SUB“ leitet sich von der charakteristischen D-förmigen Abschirmung ab, die für eine sichere und zuverlässige Verbindung sorgt und Fehlsteckungen verhindert. Diese Steckverbinderfamilie ist seit Jahrzehnten ein Industriestandard und zeichnet sich durch ihre Robustheit und Vielseitigkeit aus. Sie finden breite Anwendung in:

• Computertechnologie: Anschluss von Peripheriegeräten wie Monitoren (VGA), Druckern, Tastaturen und Mäusen (ältere Standards), serielle und parallele Schnittstellen.
• Industrielle Automatisierung: Steuerungstechnik, Sensorik, HMI-Schnittstellen (Human-Machine-Interface), Datenübertragung in rauen Umgebungen.
• Telekommunikation: Netzwerkinfrastruktur, Modems, Netzwerk-Switches.
• Medizintechnik: Diagnosegeräte, Überwachungsmonitore, Laborequipment.
• Mess- und Prüftechnik: Datenprotokollierung, Anbindung von Messinstrumenten.

Die Vielfalt der Pin-Belegungen – von den kompakten DE-9 (9 Pins) bis zu den größeren DB-37 (37 Pins) oder gar HD-D-SUB mit noch mehr Kontakten in einem kleineren Gehäuse – ermöglicht die Anpassung an spezifische Datenraten und Signalarten.

Worauf sollten Kunden beim Kauf von D-SUB Sets achten?

Die Auswahl des richtigen D-SUB Sets ist entscheidend für die langfristige Zuverlässigkeit Ihrer Verbindung. Achten Sie auf folgende Kernkriterien:

• Pin-Anzahl und Bauform: Wählen Sie die korrekte Anzahl an Kontakten für Ihre Anwendung. Gängige Bauformen sind DE, DA, DB, DC und HD. Die Bauform bestimmt die physische Größe des Steckers und die maximale Anzahl von Pins.
• Steckertyp: Benötigen Sie eine Buchse (weiblich) oder einen Stecker (männlich)? In Sets sind oft beide Varianten enthalten oder es wird explizit angegeben, ob es sich um ein Set für Stecker oder Buchsen handelt.
• Schirmung und Material: Für industrielle Umgebungen oder Anwendungen mit hohen elektromagnetischen Störanforderungen ist eine Metallschirmung (z.B. vernickeltes Messing oder Stahl) unerlässlich, um die Signalintegrität zu gewährleisten. Die Kontaktflächen sollten hochwertig vergoldet sein, um Korrosion zu vermeiden und einen geringen Übergangswiderstand zu erzielen.
• Isolationsmaterial: PBT (Polybutylenterephthalat) oder ABS (Acrylnitril-Butadien-Styrol) sind gängige Isolatoren. Achten Sie auf hohe Temperaturbeständigkeit und mechanische Stabilität.

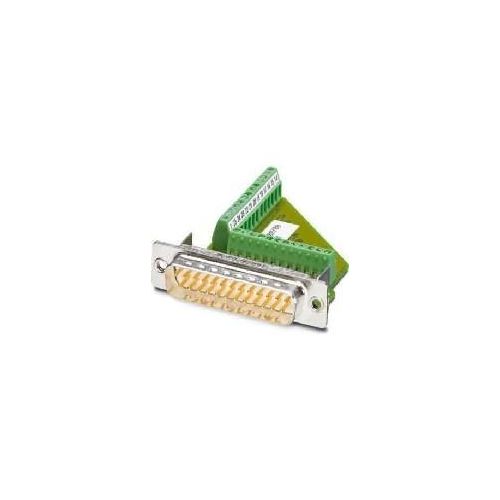

• Montageart: Sind die Steckverbinder zum Crimpen, Löten oder für Flachbandkabel gedacht? Sets beinhalten oft Zubehör für verschiedene Montagearten oder sind spezifisch für eine Technik ausgelegt. Schraubbare Gehäuse und Zugentlastungen sind für eine sichere Kabelmontage wichtig.
• Zertifizierungen und Normen: Für sicherheitskritische Anwendungen oder internationale Märkte sind Zertifizierungen wie UL, CE oder RoHS wichtig.
• Umweltaspekte: Achten Sie auf RoHS-Konformität (Restriction of Hazardous Substances), die die Verwendung bestimmter gefährlicher Stoffe einschränkt.
• Kabelqualität (bei vorkonfektionierten Sets): Bei Komplettsets sollten Sie die Qualität des Kabels selbst prüfen. Eine gute Schirmung, ausreichende Leiterquerschnitte und flexible Mantelmaterialien sind entscheidend für die Langlebigkeit.

Vergleichstabelle: D-SUB Steckverbinder-Typen und ihre Eigenschaften

Fortgeschrittene Aspekte und technologische Trends bei D-SUB

Obwohl neuere Schnittstellentechnologien wie USB und HDMI in vielen Konsumentenbereichen die Führung übernommen haben, bleiben D-SUB-Steckverbinder aufgrund ihrer etablierten Robustheit, Kosteneffizienz und der bewährten Signalqualität in industriellen und spezialisierten Umgebungen unverzichtbar. Die „High Density“ (HD) Varianten, die eine höhere Pin-Anzahl in einem kleineren Gehäuse ermöglichen, sind ein Beispiel für die Weiterentwicklung, um den Platzbedarf zu reduzieren, ohne die Funktionalität zu beeinträchtigen.

Besonders im Bereich der industriellen Automatisierung werden D-SUB-Steckverbinder weiterhin für ihre Zuverlässigkeit unter extremen Bedingungen geschätzt. Die Verwendung von flammhemmenden Materialien gemäß UL94-V0 und die Einhaltung von Standards wie IEC 60807 gewährleisten eine hohe Sicherheit und Langlebigkeit. Für Anwendungen, die besondere elektromagnetische Verträglichkeit (EMV) erfordern, sind vollständig geschirmte Varianten mit guter Erdungsanbindung entscheidend. Hochwertige D-SUB Sets, die von Herstellern wie 3M, Amphenol oder TE Connectivity angeboten werden, zeichnen sich durch präzise gefertigte Kontakte und langlebige Gehäuse aus, die auch nach tausenden Steckzyklen eine stabile Verbindung garantieren.

Zudem gibt es spezialisierte D-SUB-Steckverbinder mit integrierten Bauteilen, wie Filterkondensatoren zur Rauschunterdrückung oder Transil-Dioden zum Überspannungsschutz, was die Funktionalität erweitert und den Bedarf an zusätzlichen Komponenten reduziert. Auch die Verfügbarkeit von D-SUB-Steckverbinder-Sets mit unterschiedlichen Zugentlastungsoptionen – von metallischen Schellen bis zu gummierten Einführungen für variable Kabeldurchmesser – unterstreicht die Anpassungsfähigkeit dieser Technologie.

FAQ – Häufig gestellte Fragen zu D-SUB Sets

Was ist der Hauptunterschied zwischen D-SUB und DVI?

D-SUB ist eine Familie von Steckverbindern, die für analoge und serielle digitale Datenübertragung konzipiert ist. DVI (Digital Visual Interface) hingegen ist eine spezifische Schnittstelle, die ausschließlich für die digitale Übertragung von Videosignalen entwickelt wurde und in der Regel optisch anders aussieht, obwohl es einige DVI-Steckertypen gibt, die über einen D-SUB-Anschluss verfügen (z.B. DVI-I). D-SUB-Sets umfassen breitere Anwendungsspektren.

Benötige ich spezielle Werkzeuge für die Montage eines D-SUB Sets?

Das hängt vom Typ des Sets ab. Sets mit Lötanschlüssen erfordern Lötwerkzeug. Sets mit Crimpanschlüssen benötigen eine spezielle Crimpzange. Viele moderne D-SUB Sets beinhalten jedoch Schraubklemmen oder werkzeuglose Montagesysteme für eine einfachere Installation.

Sind D-SUB Stecker und Buchsen immer miteinander kompatibel?

Ja, innerhalb der gleichen Pin-Anzahl und Bauform. Ein 9-poliger DE-Stecker passt in eine 9-polige DE-Buchse. Es ist jedoch wichtig, auf die richtige Konfiguration (Stecker/Buchse) und die korrekte Pin-Belegung zu achten, um die Kompatibilität mit Ihrer Hardware sicherzustellen.

Welche Vorteile bieten vergoldete Kontakte bei D-SUB Sets?

Vergoldete Kontakte minimieren den Übergangswiderstand und verhindern Korrosion. Dies ist besonders wichtig für eine stabile Signalübertragung und eine lange Lebensdauer des Steckverbinders, da sie auch in feuchten oder korrosiven Umgebungen eine zuverlässige Verbindung aufrechterhalten.

Können D-SUB Sets für Netzwerk- oder USB-Verbindungen verwendet werden?

Standard-D-SUB-Steckverbinder sind nicht für moderne Netzwerkprotokolle wie Ethernet (RJ45) oder USB konzipiert. Es gibt jedoch spezialisierte D-SUB-Varianten oder Adapter, die in bestimmten industriellen Netzwerk- oder Datenanwendungen eingesetzt werden können, aber dies sind keine typischen Anwendungsfälle für Standard-D-SUB Sets.

Worauf achte ich bei D-SUB Sets für den Einsatz in rauen Umgebungen?

Achten Sie auf eine robuste Metallschirmung (z.B. vernickeltes Messing), eine hohe Schutzart (IP-Rating, falls relevant für Staub und Wasser), temperaturbeständige Isoliermaterialien (z.B. PBT) und eine zuverlässige Zugentlastung, die das Kabel vor mechanischer Belastung schützt. Zertifizierungen für industrielle Standards sind ebenfalls ein Indikator für die Eignung.

Was bedeutet „High Density“ (HD) bei D-SUB Steckern?

High Density (HD) D-SUB Steckverbinder bieten eine höhere Pin-Dichte, d.h., sie ermöglichen mehr Kontakte in einer vergleichbaren physischen Größe im Vergleich zu Standard-D-SUB Steckern. Zum Beispiel ist ein HD-15-Pin-Stecker kompakter als ein Standard-DB-15-Pin-Stecker.
