Hochleistungs-Konnektivität für anspruchsvolle IT- und Elektronikanwendungen

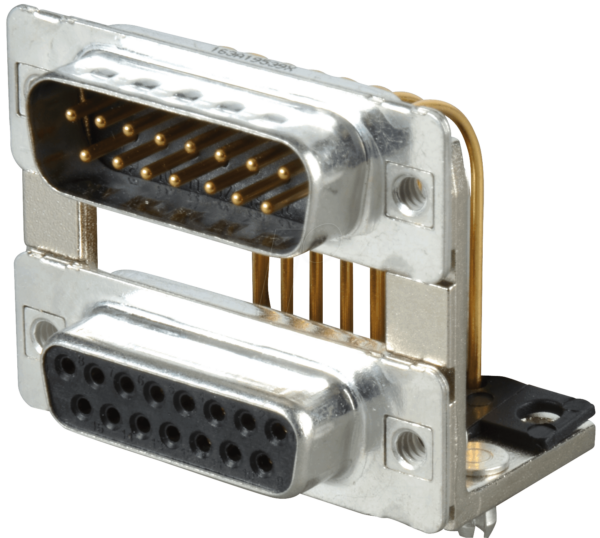

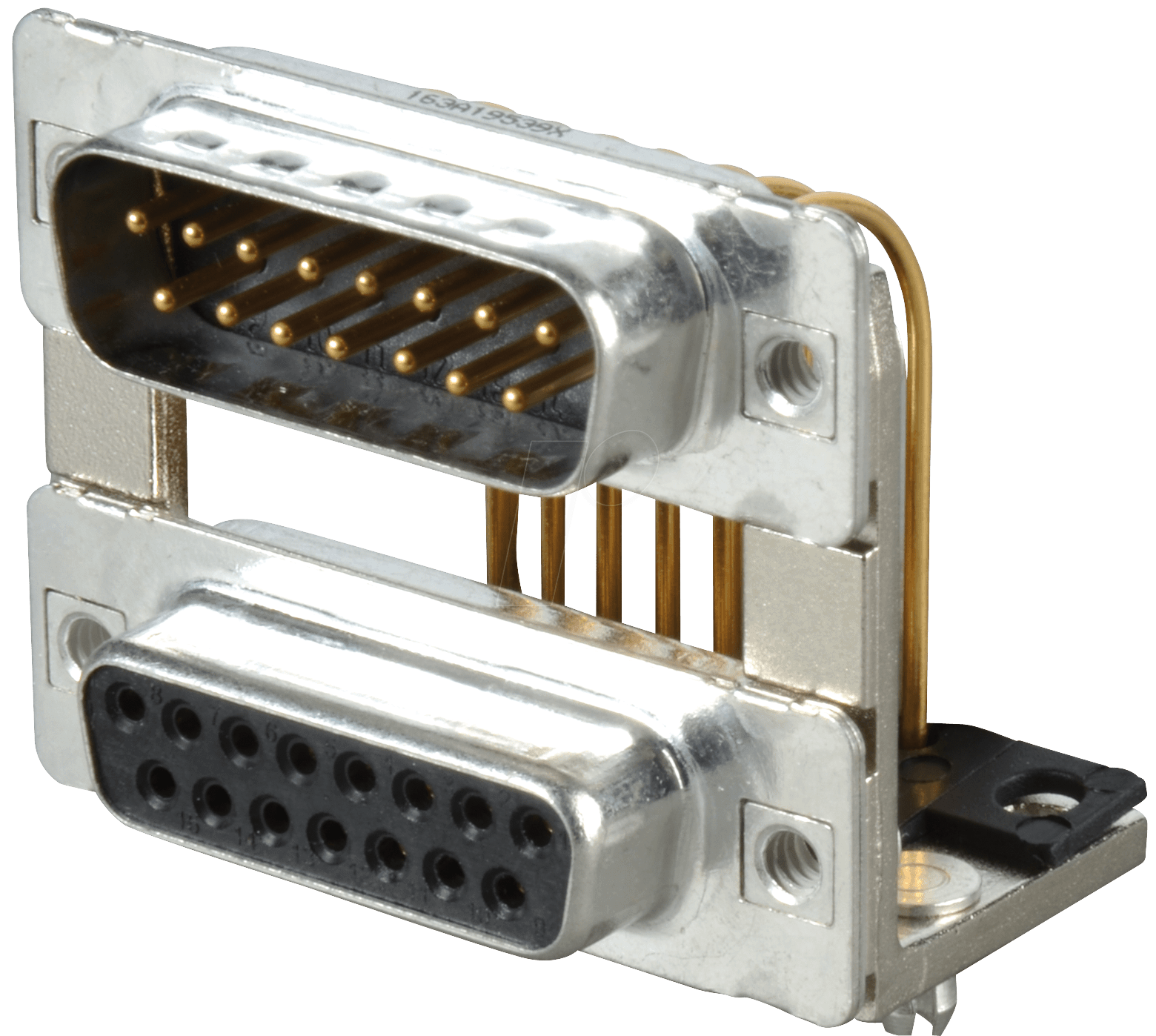

Suchen Sie eine zuverlässige Lösung zur gleichzeitigen Verbindung zweier unabhängiger Schnittstellen über einen einzigen physischen Anschluss? Der D-SUB DP 30 STBU – D-SUB, Dual Port, Stecker-Buchse, 2×15-polig ist die Antwort für Systemintegratoren, IT-Profis und Elektronikentwickler, die eine kompakte und effiziente Signalübertragung benötigen. Dieses spezielle Dual-Port-Design minimiert den Platzbedarf auf Platinen und Gehäusen, während es gleichzeitig die Flexibilität bietet, zwei separate 15-polige Datenströme mit hoher Integrität zu übertragen. Ideal für industrielle Steuerungen, medizinische Geräte, Telekommunikationsinfrastrukturen und hochwertige AV-Systeme, wo Zuverlässigkeit und Effizienz an erster Stelle stehen.
Präzision und Leistung in jedem Anschluss
Der D-SUB DP 30 STBU zeichnet sich durch seine robuste Konstruktion und die präzise Fertigung aus, die eine durchgängig hohe Signalqualität gewährleistet. Im Gegensatz zu herkömmlichen einzelnen D-SUB-Anschlüssen bietet dieses Dual-Port-Modell eine deutliche Platzersparnis ohne Kompromisse bei der Leistung. Die zweimal 15 Pins pro Port ermöglichen die Übertragung komplexer Daten- oder Steuersignale, was ihn zu einer überlegenen Wahl für Anwendungen macht, die eine dichtere Konnektivität erfordern. Die kontaktierte Fläche jedes Pins ist so konzipiert, dass ein geringer Übergangswiderstand und eine hohe Anzahl von Steckzyklen erreicht werden, was die Langlebigkeit und Zuverlässigkeit Ihres Systems signifikant erhöht.
Hervorragende Eigenschaften für professionelle Anwendungen
Die Konstruktion des D-SUB DP 30 STBU adressiert direkt die Notwendigkeit einer platzsparenden und dennoch leistungsfähigen Anschlusslösung. Durch die Integration zweier unabhängiger 15-poliger D-SUB-Schnittstellen in einem einzigen Gehäuse wird die Gesamtkomplexität von Kabelbäumen reduziert und wertvoller Bauraum auf der Platine gewonnen. Dies ist besonders kritisch in kompakten Industrie-PCs, Embedded-Systemen oder modularen Geräten, wo jeder Millimeter zählt.
- Doppelte Funktionalität in kompakter Bauform: Ermöglicht die Anbindung zweier separater Schnittstellen über einen einzigen physischen Anschluss und optimiert so den Platz auf dem Motherboard oder Gehäuse.
- Hohe Signalintegrität: Robuste Konstruktion und präzise gefertigte Kontakte minimieren Signalverluste und Rauschen, entscheidend für die Datenübertragung mit hoher Bandbreite oder empfindliche Steuersignale.
- Verbesserte Effizienz in der Verkabelung: Reduziert die Anzahl der benötigten Anschlussports auf dem Gerät und vereinfacht die Verkabelung, was Installations- und Wartungskosten senkt.
- Breite Anwendungsflexibilität: Geeignet für eine Vielzahl von Branchen und Anwendungen, von der industriellen Automatisierung über die Medizintechnik bis hin zu professionellen Audio- und Videogeräten.
- Zuverlässigkeit und Langlebigkeit: Hochwertige Materialien und eine solide Fertigung gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen, was die Betriebssicherheit erhöht.
- Einfache Integration: Standardisierte D-SUB-Formfaktoren sorgen für eine nahtlose Kompatibilität mit bestehenden Systemen und einer breiten Palette von Kabeln und Steckern.
Technische Spezifikationen und Materialanalyse
Der D-SUB DP 30 STBU – D-SUB, Dual Port, Stecker-Buchse, 2×15-polig repräsentiert eine fortschrittliche Lösung für Konnektivitätsanforderungen, bei denen Platz, Leistung und Zuverlässigkeit von größter Bedeutung sind. Die sorgfältige Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Leistung dieser Komponente.
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Anschlusstyp | D-SUB, Dual Port (Stecker-Buchse) |
| Polanzahl pro Port | 2 x 15 Pins |
| Gesamte Pinanzahl | 30 Pins (15 pro Port) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (z.B. PBT oder ABS) mit guter Dimensionsstabilität und elektrischer Isolationsfähigkeit. Flammschutzmittel können integriert sein für erhöhte Sicherheit. |
| Kontaktmaterial | Legierter Messingkern mit einer hochwertigen Beschichtung (z.B. Hartvergoldung oder verzinnte Oberfläche) zur Gewährleistung optimaler Leitfähigkeit und Korrosionsbeständigkeit. Hartvergoldung ist ideal für Anwendungen mit häufigen Steckzyklen und hoher Datenrate. |
| Nennspannung | Typischerweise bis zu 300V AC/DC, abhängig von der spezifischen Anwendung und der Isolationsstärke. |
| Nennstrom | Bis zu 1A pro Kontakt, ausgelegt für stabile Daten- und Steuersignalübertragung. |
| Betriebstemperaturbereich | Von -25°C bis +85°C, um den Einsatz in einer Vielzahl von industriellen und Umgebungsbedingungen zu ermöglichen. |
| Isolationswiderstand | > 1000 MΩ bei 500V DC, was eine zuverlässige Trennung der Signale und Schutz vor Kurzschlüssen gewährleistet. |
| Steckzyklen | Minimum von 500 Steckzyklen (bei Verwendung hochwertiger Kontakte und korrekter Handhabung), was eine hohe Lebensdauer der Verbindung sichert. |
| Montageart | Vorhanden als Einbaustecker mit Befestigungslöchern oder als Lötanschluss für flexible Montage auf Leiterplatten oder Gehäusen. |
| Anwendungsbereiche | Industrielle Steuerungen, Messtechnik, Kommunikationssysteme, Medizintechnik, Broadcast-Ausrüstung, PC-Peripherie. |
Szenarien für den Einsatz des Dual-Port D-SUB
Die Vielseitigkeit des D-SUB DP 30 STBU – D-SUB, Dual Port, Stecker-Buchse, 2×15-polig eröffnet zahlreiche Anwendungsfelder, in denen Effizienz und Zuverlässigkeit entscheidend sind. Seine Fähigkeit, zwei separate 15-polige Schnittstellen zu konsolidieren, macht ihn zu einer idealen Wahl für Systeme mit komplexen Konnektivitätsanforderungen.
- Industrielle Automatisierung: Steuerung von zwei unabhängigen Maschinenachsen oder Datenerfassung von zwei separaten Sensorgruppen über eine einzige Kabelverbindung. Dies vereinfacht die Verkabelung in Schaltschränken und reduziert die Komplexität von SPS-Systemen.
- Medizintechnik: Anbindung von zwei verschiedenen Diagnose- oder Überwachungsmodulen an ein Hauptgerät. Beispielsweise die gleichzeitige Übertragung von Patientendaten von EKG und Blutdruckmessgerät an eine zentrale Einheit, ohne zusätzlichen Platzbedarf für separate Anschlüsse.
- Telekommunikation und Netzwerktechnik: Einsatz in Routern, Switches oder Servern zur gleichzeitigen Verbindung von zwei Steuerungs- oder Wartungsports. Dies ermöglicht eine effizientere Raumnutzung in dicht bestückten Rack-Systemen.
- Professionelle Audio- und Videotechnik: Für Broadcast-Equipment oder High-End-AV-Systeme, wo mehrere analoge oder digitale Signalpfade über einen einzigen physischen Stecker geführt werden müssen, um die Installation und Wartung zu vereinfachen.
- Test- und Messgeräte: Konfiguration von Testaufbauten, bei denen zwei unabhängige Messinstrumente oder Stimulusgeneratoren gleichzeitig an ein Prüfgerät angeschlossen werden müssen.
- Embedded-Systeme und Mini-PCs: Integration in kompakte Gehäuse, um die Konnektivität für z.B. separate serielle Schnittstellen (RS-232/485) für unterschiedliche Funktionen zu ermöglichen, ohne die Platine unnötig zu vergrößern.
Häufig gestellte Fragen zu D-SUB DP 30 STBU – D-SUB, Dual Port, Stecker-Buchse, 2×15-polig
Was ist der Hauptvorteil eines Dual-Port D-SUB Steckverbinders gegenüber einem einzelnen?
Der primäre Vorteil ist die signifikante Platzersparnis. Anstatt zwei separate einzelne D-SUB-Anschlüsse zu verwenden, integriert der Dual-Port-Steckverbinder beide Schnittstellen in ein einziges Gehäuse. Dies reduziert den benötigten Platz auf Leiterplatten und Gehäusen erheblich, was für kompakte oder dicht bestückte elektronische Geräte entscheidend ist.
Welche Art von Signalen können über die 2×15 Pins übertragen werden?
Die 2×15 Pins pro Port können für eine Vielzahl von seriellen Datenübertragungen, Steuersignalen oder analogen Verbindungen genutzt werden. Typische Anwendungen umfassen RS-232, RS-485, CAN-Bus, parallele Schnittstellen für ältere Geräte oder individuelle Steuerleitungen und Sensorabfragen.
Wie unterscheidet sich die Signalqualität im Vergleich zu einzelnen D-SUB-Anschlüssen?
Bei sachgemäßer Fertigung und hochwertigen Materialien ist die Signalqualität in der Regel vergleichbar. Entscheidend sind die Qualität der Kontakte, die Abschirmung (falls vorhanden) und die Länge der Leiterbahnen. Der D-SUB DP 30 STBU ist darauf ausgelegt, hohe Signalintegrität auch bei anspruchsvollen Anwendungen zu gewährleisten, insbesondere durch die präzise gefertigten Kontakte und die robuste Bauweise.
Ist dieser Steckverbinder für den Einsatz in rauen Umgebungen geeignet?
Die Eignung für raue Umgebungen hängt vom spezifischen Material und der Konstruktion ab. Hochwertige Modelle mit korrosionsbeständigen Kontaktbeschichtungen (wie Hartvergoldung) und robusten thermoplastischen Gehäusen (wie PBT) können Temperaturen von -25°C bis +85°C oder mehr standhalten und sind für viele industrielle Anwendungen geeignet. Für extremere Bedingungen sind spezielle Varianten mit erhöhter IP-Schutzklasse oder chemischer Beständigkeit zu prüfen.
Wie wird der D-SUB DP 30 STBU in der Regel auf einer Platine montiert?
Die Montageart kann variieren. Häufig sind sie als Einbau-Steckverbinder mit Schraubösen zur sicheren Befestigung auf Gehäusen oder Platinen konzipiert. Alternativ gibt es Varianten mit Lötösen oder durchgehenden Pins für die direkte Lötmontage auf Leiterplatten. Achten Sie bei der Auswahl auf die spezifische Montagemethode, die Ihren Anforderungen entspricht.
Was bedeutet „Dual Port“ genau im Kontext dieses Steckverbinders?
„Dual Port“ bedeutet, dass der Steckverbinder zwei vollständig unabhängige Schnittstellen mit jeweils 15 Pins in einem einzigen physischen Gehäuse bereitstellt. Dies ermöglicht beispielsweise die parallele Anbindung zweier serieller Kommunikationsleitungen oder die Trennung von Daten- und Steuersignalen auf zwei separaten Sätzen von 15 Pins, anstatt nur eine einzige 15-polige Schnittstelle zu haben.
Ist die Belegung der 15 Pins standardisiert oder anwendungsspezifisch?
Die Belegung der 15 Pins ist oft anwendungsspezifisch oder folgt etablierten Standards wie RS-232, wo bestimmte Pins für Senden, Empfangen, Handshake-Signale etc. definiert sind. Da es sich um einen Dual-Port-Stecker handelt, können die Belegungen der beiden 15-poligen Gruppen unabhängig voneinander definiert werden, um unterschiedliche Funktionalitäten zu unterstützen. Es ist entscheidend, das Datenblatt des spezifischen Produkts zu konsultieren, um die genaue Pinbelegung zu verstehen.
