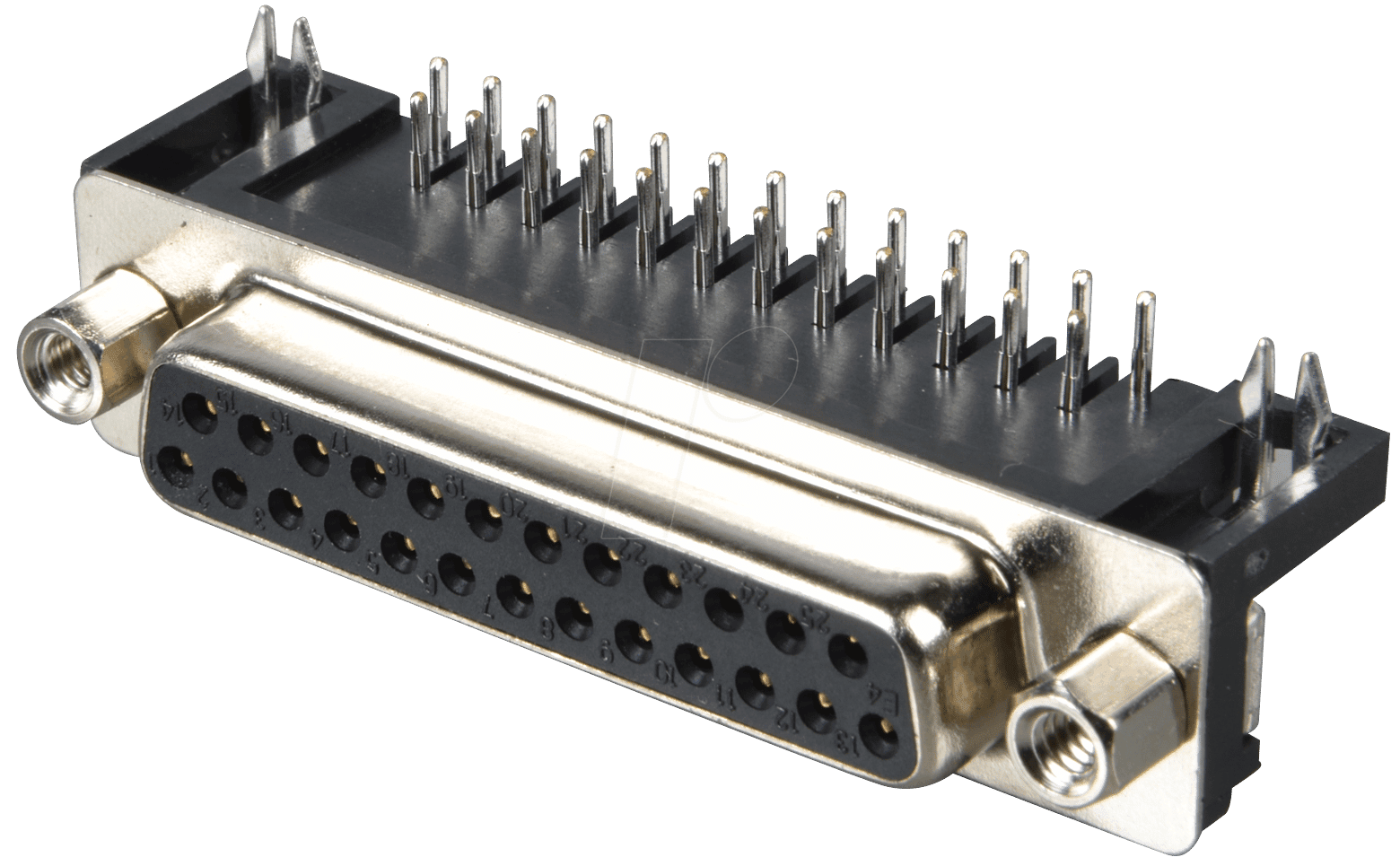

Optimale Konnektivität für anspruchsvolle Anwendungen: Die D-SUB BU 25US Buchse
Für Ingenieure, Techniker und IT-Profis, die eine zuverlässige und platzsparende Schnittstellenlösung suchen, stellt die D-SUB BU 25US – D-SUB-Buchse, 25-polig, gewinkelt, RM 7,2 die ideale Wahl dar. Dieses Präzisionsbauteil löst das Problem von ungünstigen Kabelverläufen und ungenutztem Bauraum in Gehäusen, indem es eine 90-Grad-Winkelung der 25 poligen D-Sub-Schnittstelle ermöglicht. Sie ist prädestiniert für den Einsatz in industriellen Steuerungsanlagen, Messtechnik, Kommunikationsgeräten und professionellen Audio-/Video-Systemen, wo Zuverlässigkeit und Effizienz oberste Priorität haben.
Präzision und Zuverlässigkeit für höchste Ansprüche
Die D-SUB BU 25US zeichnet sich durch ihre robuste Konstruktion und die präzise Fertigung aus, die eine störungsfreie Signalübertragung auch unter anspruchsvollen Umgebungsbedingungen gewährleistet. Im Gegensatz zu Standard-D-Sub-Buchsen bietet die gewinkelte Ausführung eine signifikante Verbesserung der Kabelführung und des Platzbedarfs in beengten Einbausituationen. Dies reduziert mechanische Belastungen auf die Verbindungen und verlängert die Lebensdauer der gesamten Installation. Die RM 7,2 Spezifikation gibt dabei den Rastermaß der Kontakte an, was eine exakte Passform in entsprechenden Gehäuseöffnungen und Leiterplattenlayouts sicherstellt und somit eine hohe Kompatibilität mit bestehenden Systemen garantiert.
Robuste Bauweise und Hochwertige Materialien
Die Qualität der D-SUB BU 25US beginnt bei der Auswahl der Materialien. Das robuste Gehäuse, typischerweise gefertigt aus hochschlagfestem Thermoplast, schützt die empfindlichen Kontakte zuverlässig vor mechanischen Beschädigungen und Umwelteinflüssen wie Staub und Feuchtigkeit. Die 25 Kontakte sind aus einer robusten Kupferlegierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Oftmals sind diese Kontakte mit einer Edelmetallbeschichtung, beispielsweise einer Hartgoldauflage, versehen, um Oxidation zu verhindern und die Kontaktzuverlässigkeit über lange Zeiträume zu gewährleisten – ein entscheidender Faktor für industrielle und professionelle Anwendungen.
Design-Merkmale für optimale Installation
Das hervorstechendste Design-Merkmal der D-SUB BU 25US ist die integrierte 90-Grad-Winkelung. Diese intelligente Lösung ermöglicht es, das Kabel senkrecht zur Einbaufläche zu führen, was insbesondere dort von Vorteil ist, wo der Bauraum begrenzt ist oder eine saubere und organisierte Kabelführung gewünscht wird. Die Buchse verfügt über Befestigungslöcher oder Gewindeeinsätze, die eine sichere Montage auf Leiterplatten oder in Gehäusen ermöglichen. Das RM 7,2 Rastermaß sorgt für eine präzise Positionierung der Kontakte und erleichtert die Integration in komplexe elektronische Schaltungen und Geräte.
Umfassende Kompatibilität und Anwendungsbereiche
Die 25-polige D-Sub-Schnittstelle ist ein etablierter Standard für eine Vielzahl von Anwendungen, und die D-SUB BU 25US erweitert deren Einsatzmöglichkeiten durch ihre flexible Winkelbauform. Sie ist ideal für den Anschluss von Peripheriegeräten, die eine hohe Anzahl von Signaladern benötigen, wie beispielsweise serielle Schnittstellen für CNC-Maschinen, SPS-Module (Speicherprogrammierbare Steuerungen), Datenerfassungssysteme, Drucker und externe Speichermedien in industriellen Umgebungen. Auch im Bereich der Telekommunikation und Medizintechnik findet sie Anwendung, wo sichere und robuste Verbindungen unerlässlich sind.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB-Buchse |
| Polzahl | 25-polig |
| Bauform | Gewinkelt (90°) |
| Rastermaß (RM) | 7,2 mm |
| Gehäusematerial | Hochschlagfester Thermoplast (Typische Spezifikation) |
| Kontaktmaterial | Kupferlegierung mit optionaler Edelmetallbeschichtung (z.B. Hartgold) |
| Montagetyp | Lötkontakte für Leiterplattenmontage / Befestigungslöcher |
| Anschlussrichtung | Gewinkelt zur Leiterplatte/Einbaufläche |
| Betriebstemperaturbereich | -40°C bis +85°C (Typische Spezifikation für industrielle Anwendungen) |
| Spannungsfestigkeit | Mindestens 1000 VAC (Typische Spezifikation) |
| Isolationswiderstand | > 5000 MΩ (Typische Spezifikation) |
Qualitätsmerkmale und Vorteile im Detail
- Platzsparende Installation: Die gewinkelte Ausführung reduziert den benötigten Bauraum erheblich und ermöglicht eine saubere Kabelführung, was besonders in beengten Gehäusen von Vorteil ist.
- Erhöhte Zuverlässigkeit: Durch die reduzierte mechanische Belastung der Kabelverbindung wird die Lebensdauer der Schnittstelle verlängert und das Risiko von Signalunterbrechungen minimiert.
- Robuste Konstruktion: Das Gehäuse aus hochwertigem Thermoplast schützt die empfindlichen Kontakte vor äußeren Einflüssen wie Staub, Feuchtigkeit und mechanischer Beschädigung.
- Hervorragende elektrische Eigenschaften: Die präzise gefertigten Kontakte aus Kupferlegierung, oft mit Edelmetallbeschichtung, gewährleisten eine geringe Übergangswiderstand und eine stabile Signalqualität.
- Hohe Kompatibilität: Der 25-polige Standard in Kombination mit dem RM 7,2 Rastermaß sichert die Kompatibilität mit einer breiten Palette von Geräten und Steckern.
- Vielseitige Einsatzmöglichkeiten: Geeignet für industrielle Automatisierung, Messtechnik, Kommunikationstechnik, Unterhaltungselektronik und professionelle Audio-/Video-Anwendungen.
- Einfache Montage: Die integrierten Befestigungsmöglichkeiten ermöglichen eine schnelle und sichere Integration in bestehende Systeme und Gehäuse.
FAQ – Häufig gestellte Fragen zu D-SUB BU 25US – D-SUB-Buchse, 25-polig, gewinkelt, RM 7,2
Was ist der Hauptvorteil der gewinkelten Bauform gegenüber einer geraden D-SUB-Buchse?
Der Hauptvorteil der gewinkelten Bauform ist die platzsparende Installation und die verbesserte Kabelführung. Sie ermöglicht es, Kabel senkrecht zur Einbaufläche zu führen, was in beengten Gehäusen oder bei der Notwendigkeit einer sauberen Kabelorganisation entscheidend ist. Dies reduziert zudem die mechanische Belastung auf die Verbindung.
Für welche Anwendungen ist die 25-polige D-SUB-Schnittstelle besonders geeignet?
Die 25-polige D-SUB-Schnittstelle ist prädestiniert für Anwendungen, die eine hohe Anzahl von Signaladern erfordern. Dazu zählen serielle Kommunikationsschnittstellen in der Industrieautomatisierung (z.B. für SPS, CNC-Maschinen), Datenerfassungssysteme, professionelle Audio-/Video-Equipment, Drucker und einige ältere grafische Schnittstellen.
Was bedeutet das RM 7,2 bei der Produktbezeichnung?
RM steht für Rastermaß. RM 7,2 gibt an, dass der Abstand zwischen den Mittelpunkten benachbarter Kontakte 7,2 Millimeter beträgt. Dieses Maß ist entscheidend für die Passgenauigkeit auf Leiterplatten und die Kompatibilität mit Gegensteckern.
Ist die D-SUB BU 25US Buchse auch für Hochfrequenzanwendungen geeignet?
Obwohl D-SUB-Schnittstellen primär für niedrige bis mittlere Frequenzen konzipiert sind, bieten die präzise gefertigten Kontakte und die solide Abschirmung der D-SUB BU 25US eine akzeptable Performance für viele Signale im Bereich der professionellen Audio-/Video- und industriellen Kommunikationsanwendungen. Für sehr hohe Frequenzen sind spezialisierte Schnittstellen wie HDMI, DisplayPort oder USB 3.0 besser geeignet.
Welche Art von Kontakten ist typischerweise in dieser Buchse verbaut?
Typischerweise sind in dieser Buchse Kontakte aus einer robusten Kupferlegierung verbaut. Um die Leitfähigkeit und Korrosionsbeständigkeit über lange Zeiträume zu gewährleisten, sind diese Kontakte oft mit einer Hartgoldauflage versehen. Dies minimiert Übergangswiderstände und verhindert Oxidation.
Wie erfolgt die Befestigung der D-SUB BU 25US Buchse?
Die Befestigung erfolgt in der Regel durch Lötanschlüsse, die auf der Leiterplatte montiert werden. Zusätzlich verfügen die Buchsen oft über kleine Löcher oder Gewindeeinsätze an den Seiten, die zur Verschraubung mit dem Gehäuse dienen können, um zusätzliche mechanische Stabilität zu gewährleisten.
Welche Umgebungsbedingungen kann die D-SUB BU 25US Buchse aushalten?
Die D-SUB BU 25US ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Mit Gehäusen aus robustem Thermoplast und einem typischen Betriebstemperaturbereich von -40°C bis +85°C ist sie widerstandsfähig gegen Staub, Feuchtigkeit und Temperaturschwankungen, wie sie in industriellen Anlagen üblich sind.
