Effiziente Konnektivität für anspruchsvolle Anwendungen: D-SUB BU 09US – Ihre Lösung für präzise Signalübertragung

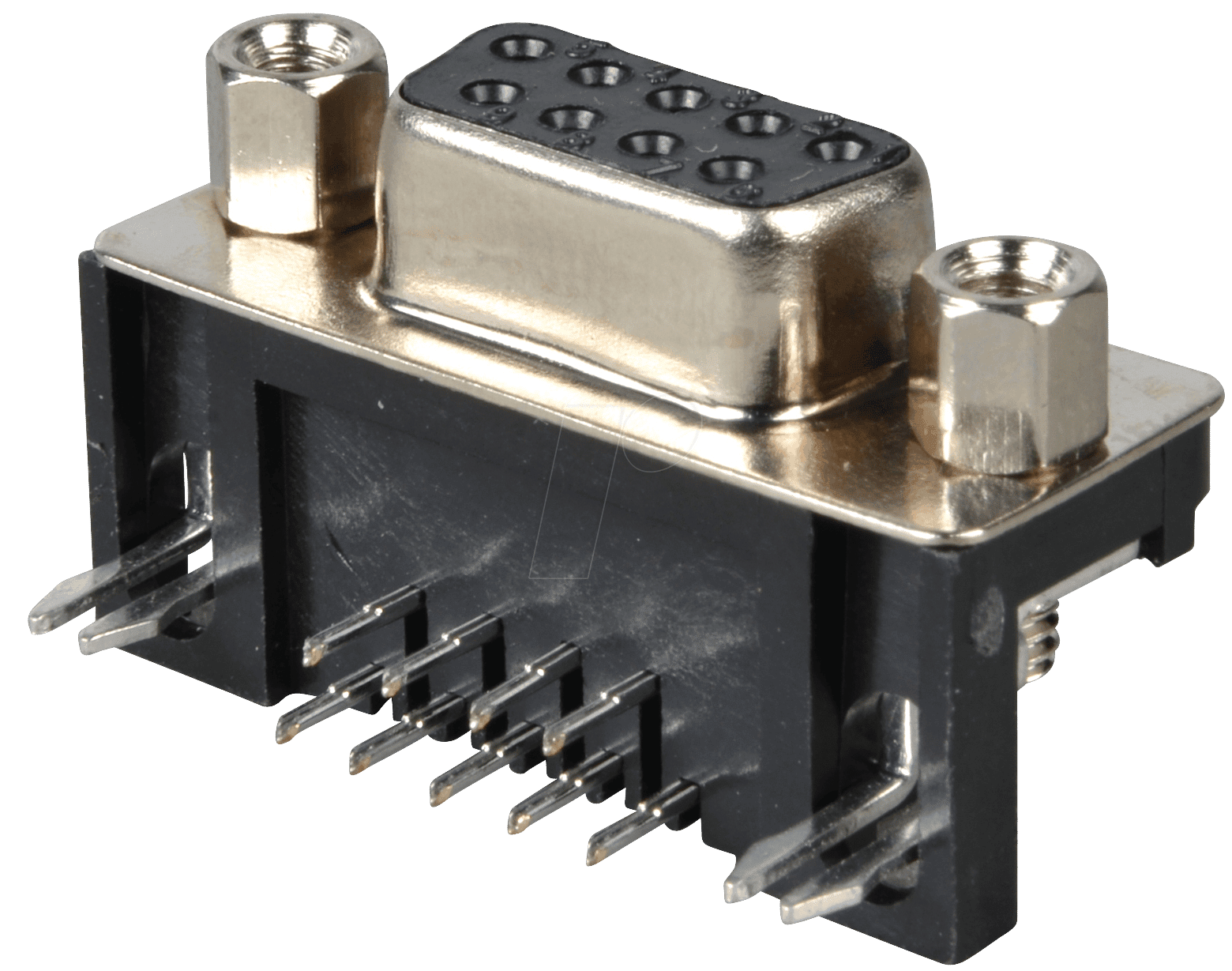

Sie suchen nach einer zuverlässigen und platzsparenden Lösung für die Signalübertragung in Ihren technischen Projekten? Der D-SUB BU 09US – eine 9-polige, gewinkelte D-SUB-Buchse mit einem Rastermaß von 7,2 mm – bietet die ideale Kombination aus robuster Bauweise und präziser Konnektivität. Dieses Produkt richtet sich an Ingenieure, Techniker und Systemintegratoren, die Wert auf Stabilität, einfache Montage und eine sichere Datenverbindung legen.
Präzision und Zuverlässigkeit in kompakter Bauform
Die D-SUB-Schnittstelle ist seit Jahrzehnten ein Standard in der Datenkommunikation und Industrietechnik. Der D-SUB BU 09US hebt diese Zuverlässigkeit auf ein neues Niveau, indem er die bewährte D-SUB-Technologie mit einem optimierten, gewinkelten Design kombiniert. Dies ermöglicht eine effiziente Raumnutzung in Gehäusen und Schaltschränken, wo jede Millimeter zählt. Die 9-polige Belegung ist universell einsetzbar und bietet ausreichend Anschlüsse für eine Vielzahl von seriellen Kommunikationsprotokollen und Steueraufgaben. Die Buchse mit einem Rastermaß von 7,2 mm sorgt für eine kompakte und dennoch stabile Verbindung, die Vibrationen und mechanischen Belastungen standhält.
Die überlegene Wahl für professionelle Anwendungen
Im Vergleich zu herkömmlichen, geraden D-SUB-Steckverbindern spielt der D-SUB BU 09US seine Stärken insbesondere dort aus, wo Platzmangel herrscht oder Kabelzuführungen besonders geführt werden müssen. Das gewinkelte Design erleichtert die Kabelführung um Ecken und durch enge Öffnungen, was die Installation vereinfacht und das Risiko von Kabelbrüchen oder Beschädigungen reduziert. Die robuste Konstruktion, gefertigt aus hochwertigen Materialien, gewährleistet eine langlebige und störungsfreie Signalübertragung, selbst unter anspruchsvollen Umgebungsbedingungen. Die präzise gefertigten Kontakte garantieren einen sicheren und leitfähigen Anschluss, der unerlässlich für die Integrität Ihrer Daten ist.
Hauptvorteile des D-SUB BU 09US
- Optimale Raumnutzung: Das 90-Grad-Winkeldesign ermöglicht eine platzsparende Kabelführung und Montage in beengten Umgebungen.
- Hohe Signalintegrität: Robuste Kontakte und hochwertige Materialien sichern eine zuverlässige und störungsfreie Datenübertragung.
- Universelle Kompatibilität: Die 9-polige Standardbelegung ist kompatibel mit einer breiten Palette von seriellen Schnittstellen und Geräten.
- Einfache Installation: Das gewinkelte Design erleichtert die Montage und das Handling der Kabelverbindungen.
- Langlebigkeit: Gefertigt aus strapazierfähigen Materialien für eine lange Lebensdauer, auch im industriellen Einsatz.
- Stabilität: Das Rastermaß von 7,2 mm sorgt für eine sichere und mechanisch belastbare Verbindung.
Technische Spezifikationen und Materialeigenschaften
Der D-SUB BU 09US repräsentiert die perfekte Symbiose aus funktionalem Design und robuster Fertigung, die ihn zur ersten Wahl für professionelle Applikationen macht.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | D-SUB-Buchse |
| Polzahl | 9-polig |
| Bauform | Gewinkelt (90°) |
| Rastermaß (RM) | 7,2 mm |
| Gehäusematerial | Hochwertiger technischer Kunststoff (typischerweise PBT oder ABS), der Hitzebeständigkeit und mechanische Stabilität bietet. Dies gewährleistet eine lange Lebensdauer auch bei wiederholten Steckzyklen und wechselnden Umgebungsbedingungen. |
| Kontaktmaterial | Legierter Messing oder Phosphorbronze, typischerweise mit einer vernickelten oder verzinnten Oberfläche zur Verbesserung der Leitfähigkeit und Korrosionsbeständigkeit. Dies minimiert den Übergangswiderstand und gewährleistet eine saubere Signalübertragung. |
| Isolationswiderstand | Ausgelegt für hohe Werte, typischerweise > 1000 MΩ bei 500 V DC, um sicherzustellen, dass keine ungewollten Leckströme auftreten, die die Signalintegrität beeinträchtigen könnten. |
| Betriebstemperaturbereich | Typischerweise von -25°C bis +85°C, was eine zuverlässige Funktion in einem breiten Spektrum von industriellen und gewerblichen Umgebungen ermöglicht. |
| Nennstrom pro Kontakt | Konzipiert für gängige serielle Kommunikationsströme, üblicherweise im Bereich von 1A bis 3A, abhängig von der spezifischen Kontaktausführung und dem Kühlungsgrad. |
| Nennspannung | Typischerweise für Spannungen bis 300 V AC/DC ausgelegt, was für die meisten seriellen Kommunikationsanwendungen ausreichend ist. |
| Schutzart (Montiert) | Das unmontierte Produkt hat keine eigene Schutzart. Die Schutzart im eingebauten Zustand hängt vom Gehäuse des Endgeräts ab, kann aber durch passende Steckergehäuse optimiert werden. |
| Anschlussart | Lötanschluss oder Crimpanschluss für die Kabeleinführung, je nach spezifischer Ausführung des Steckverbinders. Lötanschlüsse bieten eine permanente und sichere Verbindung. |
Anwendungsbereiche des D-SUB BU 09US
Die Vielseitigkeit des D-SUB BU 09US macht ihn zu einer unverzichtbaren Komponente in zahlreichen Branchen und technischen Systemen. Seine Stärken kommen überall dort zum Tragen, wo präzise und zuverlässige serielle Schnittstellen benötigt werden und der Platz begrenzt ist.
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren, Steuerungen und Bedienpanels an SPS-Systeme und industrielle Netzwerke.
- Messtechnik und Prüfgeräte: Als Schnittstelle für Datenerfassungssysteme, Oszilloskope und Laborgeräte zur Übertragung von Messwerten.
- Medizintechnik: In Geräten zur Patientenüberwachung, diagnostischen Instrumenten und therapeutischen Geräten, wo Zuverlässigkeit und Signalintegrität kritisch sind.
- Kommunikationstechnik: Für Router, Switches, Modems und Netzwerkgeräte, die serielle Management- oder Konfigurationsschnittstellen benötigen.
- Embedded Systems: Zur Integration von Peripheriegeräten und zur Debugging-Schnittstelle in spezialisierten Elektronikentwicklungen.
- AV-Technik: In professionellen Audio- und Videogeräten, wo oft RS-232-Schnittstellen für die Steuerung und Synchronisation verwendet werden.
- Computer-Peripherie: Anbindung von älteren oder spezialisierten Peripheriegeräten wie externen Modems, Plottern oder Barcode-Scannern.
Optimale Montage und Handhabung
Die Montage des D-SUB BU 09US ist dank seines gewinkelten Designs und des definierten Rastermaßes von 7,2 mm besonders unkompliziert. Die Buchsen sind in der Regel für die Lötmontage auf Leiterplatten vorgesehen, wobei die 90-Grad-Ausrichtung eine effiziente Nutzung der Platinenfläche ermöglicht. Die robusten Befestigungslaschen oder optionalen Schraubverriegelungen sorgen für einen sicheren Halt der Verbindung, selbst unter Vibrationen. Das Gewicht des Steckverbinders ist minimal gehalten, was eine Belastung der Leiterplatte minimiert. Die klare Nummerierung der Pins auf der Buchse erleichtert zudem die korrekte Verdrahtung und vermeidet Fehler bei der Signalzuweisung.
FAQ – Häufig gestellte Fragen zu D-SUB BU 09US – D-SUB-Buchse, 9-polig, gewinkelt, RM 7,2
Was bedeutet „gewinkelt“ bei einer D-SUB-Buchse und welche Vorteile bietet dies?
Die Bezeichnung „gewinkelt“ bezieht sich auf die Ausrichtung der Anschlussstifte bzw. der Buchsenkontakte relativ zur Platinenoberfläche. Bei einer gewinkelten D-SUB-Buchse (90°) sind die Kontakte um 90 Grad nach unten abgewinkelt, was eine Montage auf der Leiterplatte ermöglicht, sodass das angeschlossene Kabel senkrecht zur Platinenoberfläche herausführt. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot oder wenn Kabelanschlüsse durch schmale Öffnungen oder entlang von Gehäusewänden geführt werden müssen. Es optimiert die Raumnutzung und vereinfacht die Kabelführung, was Beschädigungen vorbeugt.
Ist die 9-polige Belegung für moderne Anwendungen noch relevant?
Ja, die 9-polige D-SUB-Schnittstelle ist auch in modernen Anwendungen weiterhin hochrelevant, insbesondere für serielle Kommunikationsprotokolle wie RS-232, RS-422 und RS-485. Diese Schnittstellen werden häufig in der industriellen Automatisierung, Messtechnik, Medizintechnik und für die Steuerung von Geräten eingesetzt. Die 9-polige Konfiguration bietet eine ausreichende Anzahl von Leitungen für Datenübertragung (Senden und Empfangen), Flusskontrolle und verschiedene Steuersignale, was sie zu einer standardisierten und zuverlässigen Wahl für viele Anwendungen macht.
Welche Arten von Kabeln können an diese D-SUB-Buchse angeschlossen werden?
An diese D-SUB-Buchse können handelsübliche Kabel mit passenden D-SUB-Steckern (in diesem Fall 9-polig) angeschlossen werden. Je nach Ausführung der Buchse können die Kontakte für Lötanschlüsse oder Crimpanschlüsse vorbereitet sein. Für eine sichere und dauerhafte Verbindung werden Kabel mit einer guten Abschirmung empfohlen, um die Signalintegrität zu gewährleisten, insbesondere in Umgebungen mit elektromagnetischen Störungen. Das Kabel muss natürlich die richtige Pinbelegung aufweisen, um mit den 9 Pins der Buchse kompatibel zu sein.
Wie unterscheidet sich das Rastermaß von 7,2 mm von anderen D-SUB-Varianten?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Leiterplatte an. Ein Rastermaß von 7,2 mm bei dieser 9-poligen D-SUB-Buchse deutet auf eine relativ kompakte Bauweise hin. Standard-D-SUB-Anschlüsse können unterschiedliche Rastermaße aufweisen, je nach Größe (z. B. DE-9, DA-15, DB-25) und Ausführung. Ein kleineres Rastermaß wie 7,2 mm ermöglicht eine höhere Packungsdichte von Steckverbindern auf einer Leiterplatte, was besonders in platzkritischen Anwendungen von Vorteil ist. Es ist wichtig, das korrekte Rastermaß für die Montage auf der Leiterplatte zu kennen.
Welche Materialqualität ist typischerweise bei diesem Steckverbinder zu erwarten?
Bei einem Steckverbinder wie dem D-SUB BU 09US, der für professionelle Anwendungen konzipiert ist, ist eine hohe Materialqualität zu erwarten. Das Gehäuse besteht in der Regel aus strapazierfähigem und hitzebeständigem technischen Kunststoff wie PBT oder ABS. Die Kontakte sind aus einer leitfähigen Legierung gefertigt, oft Messing oder Phosphorbronze, und typischerweise mit einer Nickelschicht oder einer Goldauflage versehen, um die Leitfähigkeit zu optimieren, Korrosion zu verhindern und die Lebensdauer zu erhöhen. Diese Materialien gewährleisten eine robuste, zuverlässige und langlebige Verbindung.
Bietet dieser Steckverbinder eine hohe mechanische Belastbarkeit?
Ja, Steckverbinder mit einem Rastermaß von 7,2 mm und einer soliden Konstruktion sind in der Regel für eine gute mechanische Belastbarkeit ausgelegt. Das gewinkelte Design in Kombination mit stabilen Befestigungspunkten auf der Leiterplatte und oft optionalen Rändelschrauben oder Klemmbügeln sorgt für einen festen Sitz und widersteht Vibrationen und Zugkräften. Die Wahl hochwertiger Gehäuse- und Kontaktmaterialien trägt ebenfalls zur mechanischen Integrität bei und schützt vor Beschädigungen bei normalem Gebrauch.
Kann dieser Steckverbinder in rauen Umgebungen eingesetzt werden?
Der D-SUB BU 09US ist prinzipiell für den Einsatz in industriellen und gewerblichen Umgebungen konzipiert, die höhere Anforderungen als Heim-Anwendungen stellen. Die verwendeten Materialien bieten eine gute Beständigkeit gegenüber Temperaturschwankungen (oftmals ein Bereich von -25°C bis +85°C) und eine gewisse Robustheit gegenüber Staub und Feuchtigkeit, sofern die umliegende Hardware entsprechende Schutzmechanismen bietet. Für extrem raue Umgebungen mit aggressiven Chemikalien, starker Feuchtigkeit oder extremen Temperaturen sind möglicherweise spezielle Steckverbinder mit höherer Schutzart (IP-Klasse) oder speziellen Materialien erforderlich.
