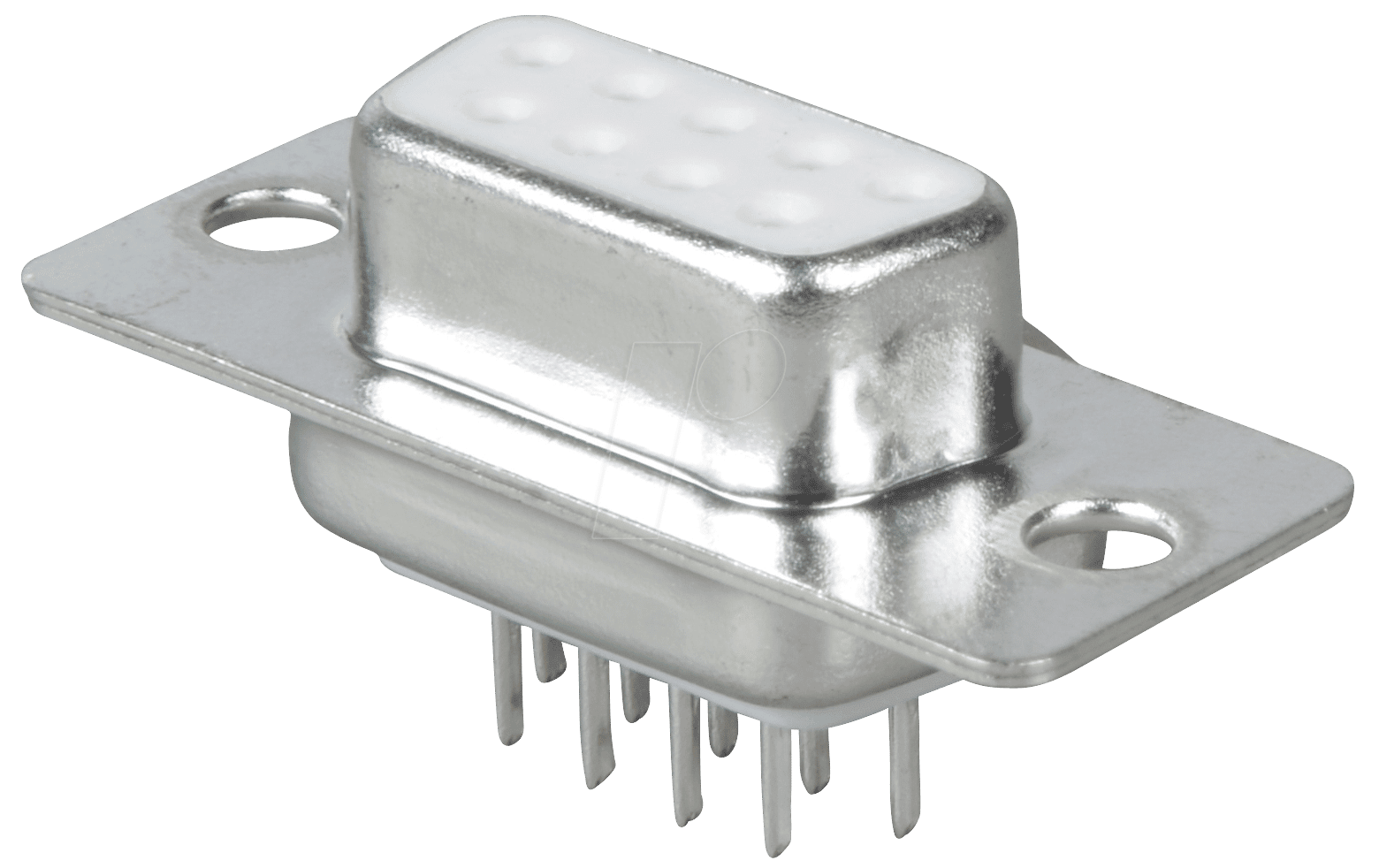

Zuverlässige Verbindungen für Ihre Technik: D-SUB BU 09P – D-SUB-Buchse, 9-polig, Printausführung
Sie suchen eine robuste und präzise Lösung für die Integration von 9-poligen D-SUB-Schnittstellen direkt auf Ihrer Leiterplatte? Diese D-SUB BU 09P Buchse ist speziell für anspruchsvolle Anwendungen konzipiert, bei denen eine stabile und dauerhafte Verbindung unerlässlich ist. Perfekt für Entwickler, Ingenieure und Produktionsverantwortliche, die Wert auf Qualität und Zuverlässigkeit legen.
Überlegene Konnektivität: Warum die D-SUB BU 09P die richtige Wahl ist
Im Gegensatz zu minderwertigen Alternativen, die schnell an Kontaktstabilität verlieren oder anfällig für Umwelteinflüsse sind, bietet die D-SUB BU 09P eine herausragende Langlebigkeit und Signalintegrität. Ihre Printausführung ermöglicht eine direkte und feste Montage auf der Platine, was zusätzliche Kabel und Steckverbinder überflüssig macht und somit potenzielle Fehlerquellen eliminiert. Dies resultiert in einer saubereren und zuverlässigeren Gesamtlösung.
Anwendungsbereiche und technische Vorteile
Diese 9-polige D-SUB-Buchse im Printausführungsdesign ist ein essenzieller Baustein für eine Vielzahl von professionellen Anwendungen. Sie findet ihren Einsatz in industriellen Steuerungs- und Automatisierungssystemen, Messtechnik, Datenerfassungsgeräten, Kommunikationshardware und vielen anderen Bereichen, wo serielle Schnittstellen eine wichtige Rolle spielen. Die Printausführung gewährleistet eine feste und sichere Montage direkt auf der Leiterplatte, was Vibrationsfestigkeit und eine optimierte Signalübertragung sicherstellt.
Robuste Konstruktion für maximale Langlebigkeit
Die Gehäusekonstruktion ist auf Langlebigkeit und Widerstandsfähigkeit ausgelegt. Sie schützt die empfindlichen Kontakte vor mechanischer Beanspruchung und Umwelteinflüssen, wie Staub und Feuchtigkeit, was für den Dauereinsatz in industriellen Umgebungen von entscheidender Bedeutung ist. Die Präzisionsgefertigten Kontakte sorgen für eine optimale elektrische Leitfähigkeit und geringen Übergangswiderstand, was für eine klare und störungsfreie Signalübertragung sorgt.
Optimierte Signalintegrität
Die direkte Montage auf der Leiterplatte minimiert Signalwege und reduziert die Anfälligkeit für elektromagnetische Interferenzen (EMI). Dies ist besonders kritisch bei der Übertragung sensibler Daten oder bei hohen Übertragungsraten. Die Printausführung der D-SUB BU 09P ermöglicht eine kurze und direkte Anbindung der Signalleitungen, was zu einer verbesserten Signalqualität und einer Reduzierung von Reflexionen und Dämpfung führt.
Einfache und sichere Montage
Die Printausführung vereinfacht den Montageprozess erheblich. Die Buchse kann direkt in vorgebohrte Löcher auf der Leiterplatte gesteckt und durch Löten sicher befestigt werden. Dies spart Zeit und Kosten im Produktionsprozess und reduziert das Risiko von Montagefehlern im Vergleich zu Lösungen, die zusätzliche Kabel und Stecker erfordern.
Produktmerkmale im Detail
- Typ: D-SUB-Buchse
- Polzahl: 9
- Ausführung: Printausführung (Through-Hole)
- Anschluss: Lötanschlüsse für Leiterplattenmontage
- Gehäusematerial: Hochwertiger Kunststoff, robust und langlebig
- Kontaktmaterial: Vergoldete oder verzinnte Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit
- Montageart: Direkte Lötmontage auf Leiterplatte
- Schutzart: Bietet grundlegenden Schutz vor Staub und Feuchtigkeit bei ordnungsgemäßer Anwendung
- Betriebstemperatur: Geeignet für einen breiten Temperaturbereich, typisch für elektronische Bauteile
- Spannungsfestigkeit: Ausgelegt für gängige industrielle und kommerzielle Spannungswerte
Technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB-Buchse |
| Polzahl | 9 |
| Bauform | Printausführung (Straight) |
| Anschlussart | Lötpins für Leiterplattenmontage |
| Gehäusematerial | Thermoplast, UL94V-0 klassifiziert (Standard für Flammwidrigkeit) |
| Kontaktmaterial | Phosphorbronze mit Vergoldung (typisch für hohe Leitfähigkeit und Korrosionsschutz) |
| Nennstrom pro Kontakt | Bis zu 3A (typische Angabe für Standard D-SUB) |
| Isolationswiderstand | Über 500 MΩ (Standardwert für gute Isolation) |
| Betriebstemperaturbereich | -55°C bis +105°C (typischer Bereich für elektronische Bauteile) |
| Mechanische Lebensdauer | Über 500 Steckzyklen (für Standard-D-SUB-Anschlüsse) |
| Verwendung | Direkte Lötmontage auf Leiterplatten |
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der Printausführung im Vergleich zu externen D-SUB-Anschlüssen?
Der Hauptvorteil der Printausführung ist die direkte, feste Montage auf der Leiterplatte. Dies reduziert die Anzahl der benötigten Komponenten, eliminiert potenzielle Fehlerquellen durch zusätzliche Kabel und Steckverbindungen, minimiert Signalwege und verbessert die mechanische Stabilität und Vibrationsfestigkeit.
Für welche Arten von Geräten ist diese D-SUB BU 09P Buchse am besten geeignet?
Diese Buchse ist ideal für Geräte, die eine stabile serielle Schnittstelle für Datenübertragung, Steuerung oder Diagnose benötigen. Dazu gehören Industrie-PCs, Messgeräte, industrielle Steuerungssysteme, Kommunikationsschnittstellen, Embedded Systems und jedes elektronische Produkt, das eine robuste 9-polige D-SUB-Verbindung erfordert.
Welche Rolle spielt die Vergoldung der Kontakte?
Die Vergoldung der Kontakte bietet hervorragende elektrische Leitfähigkeit, was für eine zuverlässige Signalübertragung mit geringem Widerstand sorgt. Zudem schützt sie die Kontakte effektiv vor Oxidation und Korrosion, was die Langlebigkeit und Zuverlässigkeit der Verbindung über einen langen Zeitraum gewährleistet.
Ist die D-SUB BU 09P Buchse für den Einsatz in rauen Umgebungen geeignet?
Ja, die robuste Konstruktion und das Gehäusematerial bieten einen guten Schutz. In Kombination mit einer fachgerechten Montage auf der Leiterplatte und gegebenenfalls weiterer Schutzmaßnahmen am Gehäuse des Endgeräts ist sie gut für den Einsatz in anspruchsvollen industriellen Umgebungen geeignet, wo Staub, Feuchtigkeit und Vibrationen vorhanden sein können.
Wie wird die Buchse korrekt auf der Leiterplatte montiert?
Die Buchse wird durch die vorgebohrten Löcher auf der Leiterplatte gesteckt. Die Lötpins werden dann von der anderen Seite der Leiterplatte durch die Lötpads geführt und durch einen Lötvorgang mit der Leiterplatte verbunden. Eine sorgfältige Lötverbindung ist entscheidend für eine zuverlässige elektrische und mechanische Verbindung.
Was bedeutet die Angabe „Printausführung“ genau?
Printausführung bedeutet, dass die Buchse dafür konzipiert ist, direkt und fest auf einer Leiterplatte (PCB) montiert zu werden. Die Anschlüsse der Buchse sind Lötstifte, die durch die Löcher der Leiterplatte gesteckt und verlötet werden, anstatt über Kabel angeschlossen zu werden.
Welche Vorteile bietet die 9-polige Konfiguration im Vergleich zu anderen D-SUB-Anschlüssen?
Die 9-polige D-SUB-Konfiguration ist die Standardbuchse für serielle RS-232-Kommunikation. Sie bietet ausreichend Anschlüsse für die wichtigsten Signale wie Senden (TX), Empfangen (RX), Masse (GND), Handshaking-Signale und Steuersignale, was sie zu einer vielseitigen und weit verbreiteten Lösung für viele Anwendungen macht.
