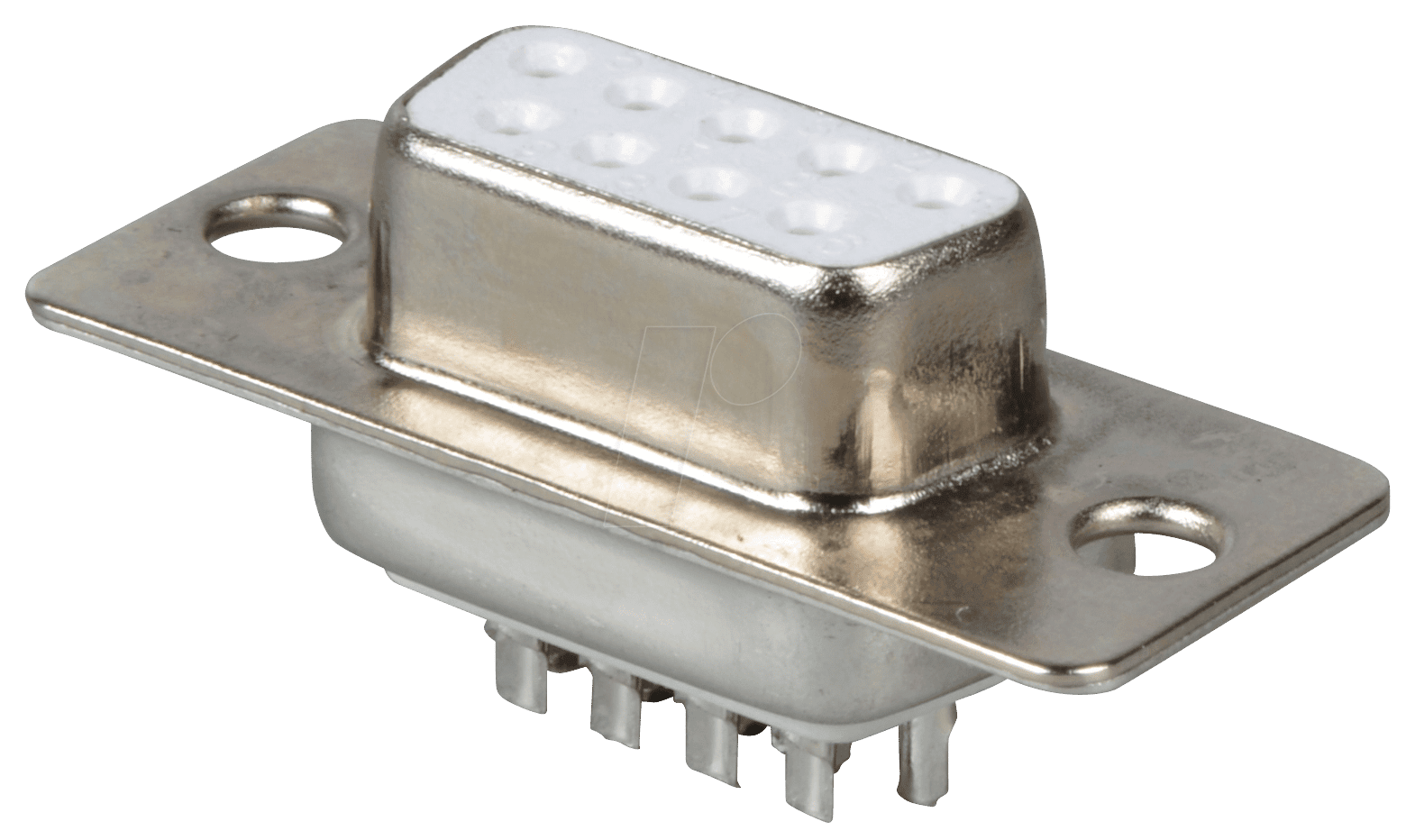

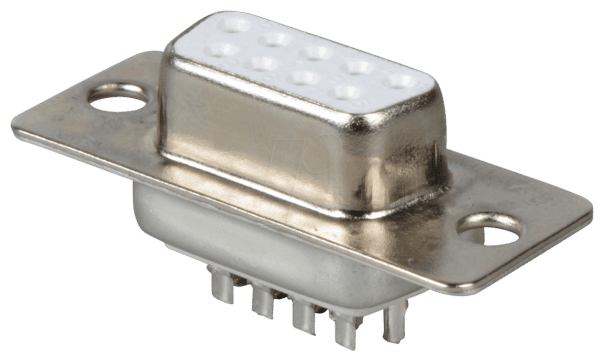

Verbindungsstabilität und Langlebigkeit für professionelle Anwendungen: D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch
Wenn es um zuverlässige und dauerhafte elektrische Verbindungen in anspruchsvollen Umgebungen geht, ist die D-SUB BU 09 – D-SUB-Buchse mit 9 Polen und Lötkelch die präzise Lösung. Dieses hochqualitative Verbindungselement richtet sich an Ingenieure, Techniker und Systemintegratoren, die auf maximale Signalintegrität und Robustheit angewiesen sind, sei es in der industriellen Automatisierung, der Messtechnik, im Netzwerkbau oder in spezialisierten IT-Infrastrukturen. Sie überbrückt die Lücke zwischen Geräteanschlüssen und Kabelkonfektionen mit einer Präzision, die Standardanschlüssen oft fehlt.
Überlegene Konnektivität durch bewährte Technologie
Die D-SUB-Schnittstelle ist seit Jahrzehnten ein bewährter Standard in der Datentechnik und Elektronik. Die vorliegende D-SUB BU 09 Buchse mit 9 Polen und Lötkelch repräsentiert die Weiterentwicklung dieser robusten Technologie. Im Vergleich zu alternativen, oft kostengünstigeren Steckverbindern zeichnet sie sich durch eine deutlich höhere mechanische Belastbarkeit, eine verbesserte elektrische Isolation und eine optimierte Signalübertragung aus. Die Lötkelch-Ausführung ermöglicht eine formschlüssige und sichere Lötverbindung, die Vibrationen und mechanischen Belastungen standhält und somit Ausfallzeiten minimiert und die Lebensdauer Ihrer Systeme verlängert.
Technische Spezifikationen und Merkmale
Die D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch ist konzipiert für maximale Leistung und Zuverlässigkeit. Die 9-polige Konfiguration ist ideal für eine Vielzahl von serielle Kommunikationsprotokollen und Steuerungsanwendungen, bei denen eine überschaubare Anzahl von Signalleitungen erforderlich ist.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB-Buchse (Female) |
| Polanzahl | 9 |
| Anschlussart | Lötkelch |
| Gehäusematerial | Hochwertiges thermoplastisches Polymer, flammhemmend UL94V-0 |
| Kontaktmaterial | Kupferlegierung, verzinnt für optimale Lötbarkeit und Korrosionsbeständigkeit |
| Bemessungsspannung | Bis zu 100 V AC/DC (abhängig von Kabelisolierung und Umgebung) |
| Bemessungsstrom | Bis zu 5 A pro Kontakt (abhängig von Kabelquerschnitt und Kühlung) |
| Betriebstemperaturbereich | -55°C bis +105°C |
| Isolationswiderstand | ≥ 500 MΩ bei 500 V DC |
| Mechanische Lebensdauer | ≥ 500 Steckzyklen (bei korrekter Handhabung) |
| Schutzart (ungepaart) | Keine spezifische Schutzart (abhängig von Gehäuse und Anwendung) |
| Anwendungsbereiche | Industrielle Steuerungen, serielle Schnittstellen, Messgeräte, Netzwerktechnik, PC-Anschlüsse |
Vorteile der D-SUB BU 09 – D-SUB-Buchse mit Lötkelch
Die Wahl der D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch für Ihre Projekte bietet Ihnen eine Reihe entscheidender Vorteile:
- Robuste Lötverbindung: Der Lötkelch garantiert eine form- und kraftschlüssige Verbindung, die auch unter erschwerten Bedingungen wie Vibrationen oder Temperaturwechseln eine hohe mechanische Stabilität aufweist und Korrosion effektiv vorbeugt.
- Maximale Signalintegrität: Die präzise gefertigten Kontakte und das optimierte Design minimieren Signalverluste und Übersprechen, was für Anwendungen mit hohen Anforderungen an die Datenqualität unerlässlich ist.
- Hohe elektrische Zuverlässigkeit: Die Verwendung von hochwertigen Materialien wie verzinnten Kupferlegierungen für die Kontakte und flammhemmenden Thermoplasten für das Gehäuse gewährleistet eine zuverlässige Strom- und Spannungsübertragung sowie Sicherheit im Betrieb.
- Lange Lebensdauer: Die Kombination aus robustem Design und widerstandsfähigen Materialien führt zu einer außerordentlich hohen mechanischen und elektrischen Lebensdauer, was die Gesamtbetriebskosten senkt.
- Vielseitige Anwendungsmöglichkeiten: Die 9-polige Konfiguration ist ein bewährter Standard für eine breite Palette von seriellen Kommunikationsschnittstellen, von RS-232 über RS-422 bis hin zu spezialisierten Steuerungsanwendungen.
- Einfache Konfektionierung: Der Lötkelch ermöglicht eine klare und sichere Lötung, die auch von erfahrenen Technikern schnell und effizient durchgeführt werden kann.
- Standardkonformität: Die D-SUB-Schnittstelle ist ein global etablierter Standard, was die Kompatibilität mit einer Vielzahl von Geräten und Systemen sicherstellt.
Anwendungsbereiche im Detail
Die D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch findet breite Anwendung in Sektoren, die höchste Anforderungen an die Zuverlässigkeit und Signalqualität stellen. In der Industriellen Automatisierung wird sie zur Verbindung von SPS-Steuerungen (Speicherprogrammierbare Steuerungen) mit Sensoren, Aktoren und Bedienpanels eingesetzt, wo Vibrationen und raue Umgebungsbedingungen an der Tagesordnung sind. Die 9-polige Anordnung eignet sich hervorragend für serielle Schnittstellen zur Parametrierung und Diagnose von Maschinen.
Im Bereich der Messtechnik und Datenerfassung sind präzise und störungsfreie Signale entscheidend. Diese Buchse ermöglicht die zuverlässige Anbindung von Messgeräten, Oszilloskopen und Datenloggern an Computersysteme, um genaue und konsistente Messergebnisse zu gewährleisten. Die Lötverbindung verhindert Signalabbrüche, die die Datenintegrität beeinträchtigen könnten.
Auch in der Netzwerktechnik und für spezialisierte IT-Infrastrukturen spielt die D-SUB-Schnittstelle eine Rolle, insbesondere bei der Konfiguration und Wartung von seriellen Konsolenanschlüssen an Netzwerkkomponenten wie Switches und Routern. Hier ist eine stabile Verbindung unerlässlich, um Remote-Zugriff und Systemadministration zu ermöglichen.
Für Embedded Systems und Prototypenentwicklung bietet die D-SUB BU 09 eine robuste und gut dokumentierte Lösung für die Integration von Kommunikationsmodulen oder externen Peripheriegeräten. Die Lötkelch-Ausführung erleichtert die permanente Integration in Platinenlayouts oder Gehäuse.
Wichtige Aspekte bei der Auswahl und Installation
Bei der Auswahl und Installation der D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch ist es ratsam, einige Schlüsselaspekte zu beachten, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Achten Sie auf die Qualität des Anschlusskabels und die richtige Wahl des Kabelquerschnitts entsprechend dem Bemessungsstrom. Die Lötung selbst sollte sorgfältig durchgeführt werden, wobei auf eine saubere Lötstelle und die Vermeidung von Lötbrücken zwischen den Kontakten geachtet werden muss. Die Verwendung eines geeigneten Lötkolbens mit Temperaturregelung und bleihaltiger oder bleifreier Lötpaste gemäß den RoHS-Richtlinien ist empfehlenswert. Prüfen Sie nach der Installation stets die Durchgängigkeit und Isolation der Verbindungen mit einem Multimeter, um eine fehlerfreie Funktion sicherzustellen.
FAQ – Häufig gestellte Fragen zu D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch
Was ist der Hauptvorteil des Lötkelch-Anschlusses im Vergleich zu anderen Anschlussarten?
Der Lötkelch-Anschluss bietet eine dauerhafte und mechanisch sehr belastbare Verbindung durch direktes Verlöten des Kabels mit den Kontakten. Dies minimiert das Risiko von Wackelkontakten, die bei Steckverbindern unter Vibrationen oder mechanischer Belastung auftreten können, und gewährleistet so eine höhere Zuverlässigkeit und Lebensdauer der Verbindung.
Für welche Arten von Signalen ist die 9-polige D-SUB-Buchse am besten geeignet?
Die 9-polige D-SUB-Buchse ist klassischerweise für serielle Kommunikationsstandards wie RS-232 (oft als DE-9 oder DB-9 bezeichnet) prädestiniert, die typischerweise für Steuerungsaufgaben, einfache Datenübertragung und Diagnoseanschlüsse verwendet werden. Sie eignet sich aber auch für diverse andere Anwendungen, die eine begrenzte Anzahl von Signal- und Masseanschlüssen benötigen.
Wie wird die elektrische Isolation bei dieser D-SUB-Buchse gewährleistet?
Die elektrische Isolation wird primär durch das Gehäusematerial, typischerweise ein hochwertiger thermoplastischer Kunststoff (wie UL94V-0 klassifiziert), und durch den Abstand zwischen den einzelnen Kontakten sichergestellt. Die Kontakte selbst sind präzise isoliert, um einen Kurzschluss zwischen ihnen zu verhindern und die spezifizierten Isolationswiderstände zu erreichen.
Ist diese D-SUB-Buchse für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch mit ihrem robusten Gehäusematerial und der sicheren Lötverbindung ist für den Einsatz in industriellen und professionellen Umgebungen konzipiert, die moderate Vibrationen und Temperaturschwankungen aufweisen können. Für extremere Bedingungen, wie hohe Feuchtigkeit oder aggressive Chemikalien, sind eventuell zusätzliche Schutzmaßnahmen oder spezielle Steckverbinder erforderlich.
Welchen Kabelquerschnitt empfiehlt Lan.de für die Lötung an dieser Buchse?
Lan.de empfiehlt für die optimale elektrische Verbindung und Lötbarkeit die Verwendung von flexiblen Litzen mit einem Querschnitt im Bereich von AWG 24 bis AWG 28. Bei der Auswahl des Querschnitts sollte jedoch auch der Bemessungsstrom und die Länge der Leitung berücksichtigt werden, um Spannungsabfälle zu minimieren.
Wie kann ich sicherstellen, dass meine Lötverbindung dauerhaft stabil ist?
Eine dauerhaft stabile Lötverbindung erreichen Sie durch die Verwendung von sauberem Werkzeug, hochwertiger Lötpaste, der richtigen Löttemperatur und einer sorgfältigen Ausführung. Nach dem Löten sollten Sie die Verbindung visuell auf eine vollständige Benetzung des Kabels mit dem Lot prüfen und gegebenenfalls mechanisch auf festen Sitz testen. Eine fachgerechte Zugentlastung des Kabels am Gehäuse ist ebenfalls entscheidend.
Gibt es Kompatibilitätsprobleme mit Standard-D-SUB-Steckern?
Nein, die D-SUB BU 09 – D-SUB-Buchse, 9-polig, Lötkelch ist vollständig kompatibel mit allen Standard-D-SUB-Steckern der gleichen Polanzahl (in diesem Fall 9-polig) und Bauform. Die standardisierte Form und Pinbelegung gewährleistet die problemlose Interkonnektivität mit einer breiten Palette von Geräten.
