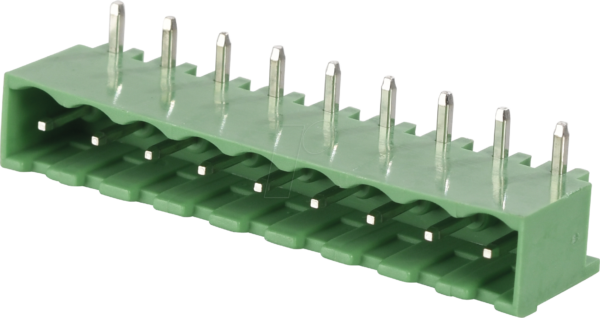

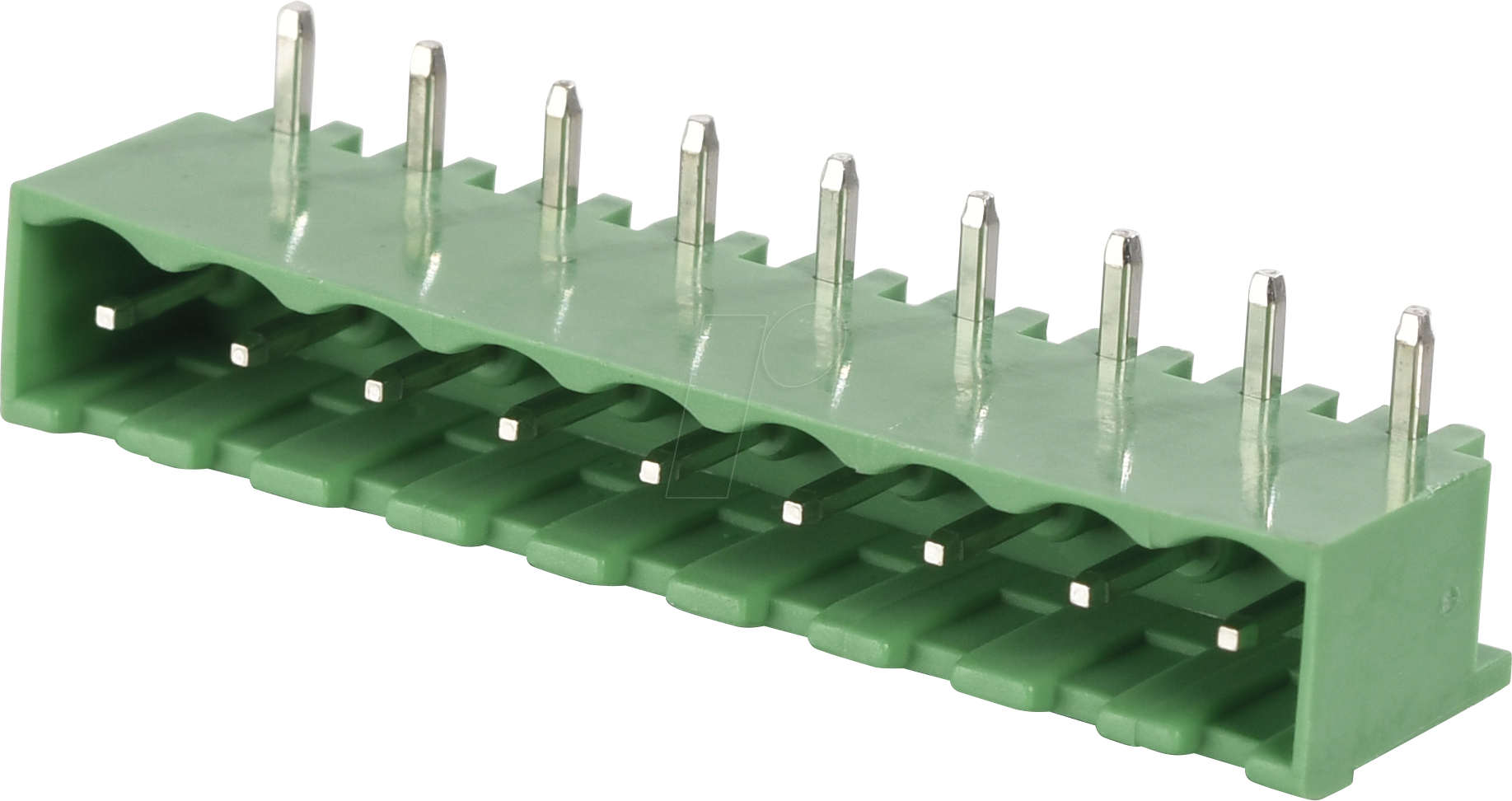

CTB9359-9 – 9-polige Stiftleiste (RM 5,08 mm, 90°): Präzision für Ihre Verbindungslösungen
Suchen Sie nach einer zuverlässigen und robusten Lösung für Ihre Leiterplattenverbindungen, die eine exakte 90-Grad-Ausrichtung erfordert? Die CTB9359-9 Stiftleiste mit 9 Polen und einem Rastermaß von 5,08 mm ist die ideale Komponente für Ingenieure, Entwickler und technische Anwender, die Wert auf höchste Präzision und Langlebigkeit legen. Dieses Verbindungselement wurde entwickelt, um Signalintegrität und mechanische Stabilität in anspruchsvollen elektronischen Applikationen zu gewährleisten.
Überlegene Konnektivität und mechanische Integrität
Die CTB9359-9 übertrifft herkömmliche Stiftleisten durch ihre optimierte Konstruktion und die Auswahl hochwertiger Materialien. Das Rastermaß von 5,08 mm bietet eine ausgezeichnete Balance zwischen Pin-Dichte und Handhabbarkeit, was eine sichere und zuverlässige elektrische Verbindung ermöglicht. Der 90-Grad-Winkel der Stifte ist speziell für Anwendungen konzipiert, bei denen die Leiterplatte vertikal zur nachfolgenden Komponente oder zum Stecker ausgerichtet sein muss, was Montageplatz spart und das Design vereinfacht. Im Gegensatz zu einfacheren Lösungen bietet diese Stiftleiste eine deutlich höhere mechanische Stabilität, die Vibrationen und mechanischen Belastungen standhält und somit Ausfallzeiten minimiert.
Technische Spezifikationen und herausragende Merkmale
Die CTB9359-9 Stiftleiste zeichnet sich durch ihre präzise Fertigung und die Einhaltung strenger Qualitätsstandards aus. Die 9 Pins sind für eine zuverlässige Strom- und Signalübertragung optimiert und bieten eine stabile Kontaktierung. Das Gehäusematerial ist robust und widerstandsfähig gegenüber Umwelteinflüssen, was die Langlebigkeit der gesamten Verbindung gewährleistet. Die 90-Grad-Ausrichtung ermöglicht eine effiziente Raumausnutzung auf der Leiterplatte und erleichtert die Verkabelung in vertikalen Montagekonfigurationen.
Optimale Anwendungsbereiche und technische Vorteile
Diese 9-polige Stiftleiste mit 5,08 mm Rastermaß ist prädestiniert für eine Vielzahl von industriellen und professionellen Anwendungen. Sie findet ihren Einsatz in:
- Industrieller Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuergeräten in robusten Umgebungen.
- Mess- und Prüftechnik: Für präzise Signalübertragung und flexible Konfiguration von Messaufbauten.
- Stromversorgungsmodule: Zur sicheren und stabilen Verteilung von Strom auf der Leiterplatte.
- Kommunikationstechnik: In Geräten, die zuverlässige und störungsfreie Datenübertragung erfordern.
- Medizintechnik: Wo höchste Zuverlässigkeit und Hygiene von Komponenten gefordert sind.
- Embedded Systems: Zur modularen Erweiterung und Vernetzung von Steuerungseinheiten.
Die 90-Grad-Bauform vereinfacht das Routing von Kabeln und ermöglicht eine kompakte Bauweise von Geräten, was gerade in platzkritischen Anwendungen ein entscheidender Vorteil ist. Die hohe Anzahl an Polen (9) erlaubt die Übertragung mehrerer unabhängiger Signale oder eines komplexen Datenstroms über eine einzige Verbindung.
Qualitätsmerkmale im Detail
Die Auswahl der richtigen Verbindungskomponenten ist entscheidend für die Zuverlässigkeit und Leistungsfähigkeit Ihrer elektronischen Systeme. Die CTB9359-9 Stiftleiste wurde unter Berücksichtigung dieser Anforderungen entwickelt:
- Hohe Kontaktzuverlässigkeit: Die präzise gefertigten Stifte und die korrekte Geometrie sorgen für einen sicheren und niederohmigen Kontakt über viele Steckzyklen hinweg.
- Mechanische Stabilität: Das Gehäusematerial und die robuste Konstruktion widerstehen Vibrationen und Zugkräften, was eine dauerhafte Verbindung gewährleistet.
- Temperaturbeständigkeit: Geeignet für den Einsatz in einem breiten Temperaturbereich, wie er in industriellen Umgebungen üblich ist.
- Einfache Montage: Das Design ist auf eine unkomplizierte Bestückung auf der Leiterplatte und die nachfolgende Steckverbindung ausgelegt.
- Klare Kennzeichnung: Die Stiftleiste ist eindeutig identifizierbar, was die Fehlervermeidung während des Bestückungsprozesses reduziert.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | CTB9359-9 – Stiftleiste |
| Anzahl der Pole | 9 |
| Rastermaß (RM) | 5,08 mm |
| Anschlusswinkel | 90° |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, halogenfrei und flammhemmend gemäß UL94-V0 Standard (typische Eigenschaft für diese Klasse von Bauteilen). Bietet ausgezeichnete elektrische Isolation und mechanische Festigkeit. |
| Kontaktmaterial | Kupferlegierung, galvanisch veredelt (z.B. Zinn oder Goldauflage). Dies gewährleistet niedrigen Kontaktwiderstand, Korrosionsbeständigkeit und hohe Anzahl an Steckzyklen. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (abhängig vom spezifischen Kunststoff und der Beschichtung). Ermöglicht den Einsatz in verschiedenen Umgebungsbedingungen. |
| Elektrische Nennwerte | Ausgelegt für typische Spannungen und Ströme in industriellen Anwendungen (genaue Werte sind produktspezifisch, aber in der Regel für Ströme bis 8-10A und Spannungen bis 250V spezifiziert). |
| Mechanische Lebensdauer | Hohe Anzahl an Steckzyklen (oftmals >100, typisch für hochwertige Verbindungselemente), was auf die Qualität der Kontakte und des Gehäuses hinweist. |
| RoHS-Konformität | Entspricht den RoHS-Richtlinien (Restriction of Hazardous Substances), was bedeutet, dass keine schädlichen Stoffe in unzulässigen Mengen enthalten sind. |
FAQ – Häufig gestellte Fragen zu CTB9359-9 – Stiftleiste – 9-pol, RM 5,08 mm, 90°
Kann die CTB9359-9 Stiftleiste auch in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt werden?
Die CTB9359-9 Stiftleiste ist aus hochwertigen, isolierenden Thermoplasten gefertigt und verfügt über galvanisch veredelte Kontakte, die üblicherweise eine gute Beständigkeit gegen Korrosion und Umwelteinflüsse aufweisen. Für extreme Feuchtigkeitsanforderungen empfiehlt sich dennoch eine zusätzliche Schutzbeschichtung der Leiterplatte oder die Auswahl spezialisierter Steckverbinder.
Wie viele Steckzyklen hält die CTB9359-9 Stiftleiste typischerweise aus?
Hochwertige Stiftleisten wie die CTB9359-9 sind für eine hohe Anzahl von Steckzyklen ausgelegt, die oft im Bereich von über 100 liegt. Die genaue Lebensdauer hängt von den Betriebsbedingungen und der Art der mechanischen Belastung ab.
Ist die CTB9359-9 Stiftleiste mit anderen Steckverbindern kompatibel?
Die Kompatibilität hängt von den genauen Spezifikationen des Gegensteckers ab. Das Rastermaß von 5,08 mm und der 90-Grad-Winkel sind jedoch Standardisierungen, die eine Kompatibilität mit einer Vielzahl von Buchsenleisten und anderen Stecksystemen mit demselben Rastermaß und derselben Kontaktanzahl ermöglichen.
Welche Lötverfahren eignen sich am besten für die CTB9359-9 Stiftleiste?
Die Stiftleiste ist für gängige Lötverfahren wie Wellenlöten und Selektivlöten konzipiert. Bei manueller Lötung ist auf eine kontrollierte Temperatur und ausreichende Benetzung der Lötpads zu achten, um eine dauerhafte und zuverlässige Verbindung zu gewährleisten.
Welche maximalen Strom- und Spannungswerte sind für die CTB9359-9 Stiftleiste zulässig?
Die CTB9359-9 ist für typische Anwendungen in der Industrie und Technik konzipiert. In der Regel sind solche Stiftleisten für Ströme bis 8A bis 10A und Spannungen bis 250V ausgelegt. Es ist jedoch ratsam, die spezifischen Datenblätter für exakte Nennwerte zu konsultieren.
