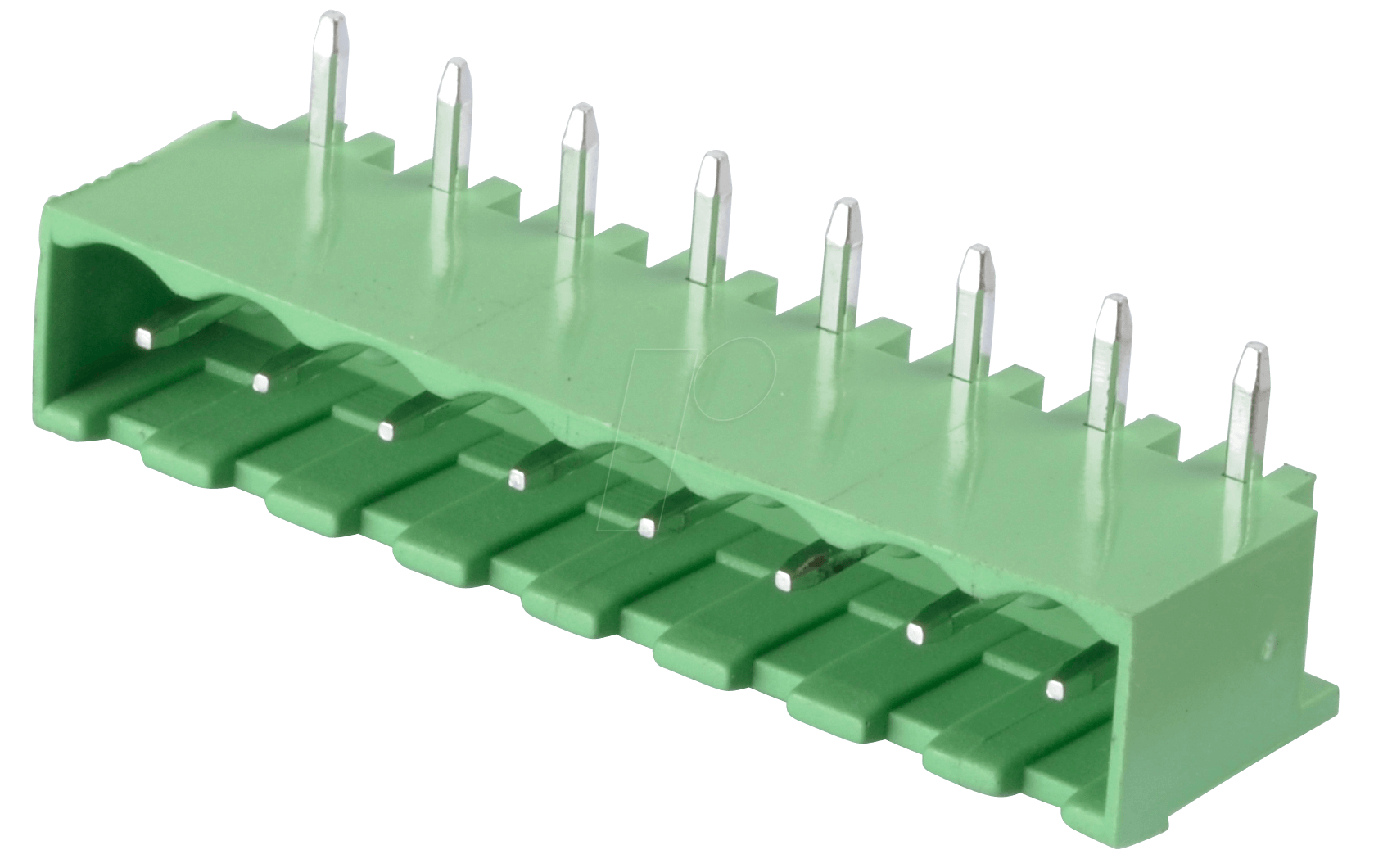

CTB9359-8 – Die definitive Stiftleiste für präzise Verbindungen
Suchen Sie nach einer zuverlässigen und langlebigen Lösung zur Erstellung robuster elektrischer Verbindungen in Ihren Projekten? Die CTB9359-8 Stiftleiste mit 8 Polen und einem Rastermaß von 5,08 mm im 90°-Design ist die ideale Wahl für Ingenieure, Entwickler und Technikbegeisterte, die Wert auf Präzision, Stabilität und einfache Handhabung legen. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und Kabeln oder anderen Komponenten, wo eine sichere und gut organisierte Kontaktierung unerlässlich ist.
Überlegene Konnektivität: Warum die CTB9359-8 überzeugt
Im Vergleich zu Standardlösungen bietet die CTB9359-8 eine signifikant höhere Zuverlässigkeit und Flexibilität. Das präzise Rastermaß von 5,08 mm gewährleistet eine exakte und sichere Aufnahme, während die 90°-Ausrichtung eine platzsparende und geordnete Verlegung von Kabeln direkt auf oder neben der Leiterplatte ermöglicht. Die robuste Konstruktion und die hochwertigen Materialien garantieren eine lange Lebensdauer und Widerstandsfähigkeit gegenüber Umwelteinflüssen, was sie zu einer überlegenen Wahl für anspruchsvolle Applikationen macht.
Technische Spezifikationen und herausragende Merkmale
Die CTB9359-8 Stiftleiste wurde entwickelt, um höchste Anforderungen an Konnektivität und Zuverlässigkeit zu erfüllen. Ihre Konstruktion adressiert die Notwendigkeit präziser und stabiler elektrischer Verbindungen in einer Vielzahl von elektronischen Systemen.
- Hochwertige Materialien: Gefertigt aus robusten und isolierenden Kunststoffen, die für ihre thermische Stabilität und mechanische Festigkeit bekannt sind. Dies gewährleistet Langlebigkeit und Sicherheit im Betrieb.
- Präzises Rastermaß: Mit einem Rastermaß von 5,08 mm bietet diese Stiftleiste eine exakte Kompatibilität mit vielen Standard-Steckverbindern und Leiterplattenlayouts.
- 90°-Design: Die rechtwinklige Ausführung ermöglicht eine effiziente Raumnutzung und eine saubere Kabelführung, insbesondere dort, wo Platzbeschränkungen eine Rolle spielen.
- 8-polige Konfiguration: Bietet ausreichend Kontaktpunkte für vielfältige Anwendungen und die Übertragung mehrerer Signale oder Stromversorgungen gleichzeitig.
- Robuste Stiftkontakte: Die Stifte sind für eine sichere und leitfähige Verbindung ausgelegt und widerstehen wiederholtem Ein- und Ausstecken.
- Einfache Montage: Die Stiftleiste lässt sich problemlos auf Leiterplatten montieren und bietet eine stabile Basis für nachfolgende Steckverbindungen.
Anwendungsgebiete und Integration
Die CTB9359-8 Stiftleiste ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen unverzichtbar ist. Ihre Konstruktion und die spezifischen Abmessungen prädestinieren sie für Situationen, in denen präzise und sichere Signalübertragung sowie eine ordentliche Verkabelung gefordert sind.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo robuste und zuverlässige Verbindungen unter rauen Bedingungen erforderlich sind.
- Messtechnik: Zur Anbindung von Sensoren, Transducern und Messgeräten, bei denen Signalintegrität oberste Priorität hat.
- Unterhaltungselektronik: In komplexen Geräten zur internen Verdrahtung von Modulen und Komponenten.
- Prototypenentwicklung: Für die schnelle und flexible Erstellung von Schaltkreisen und Systemen im Labor- und Entwicklungsbereich.
- Netzteil- und Stromverteilung: Zur sicheren Verteilung von Energie auf verschiedene Komponenten innerhalb eines Geräts.
- Embedded Systems: Integration in Steuergeräte, Kommunikationsmodule und andere eingebettete Systeme, die präzise Schnittstellen benötigen.
Tabelle der Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Stiftleiste (Header) |
| Modellbezeichnung | CTB9359-8 |
| Anzahl der Pole | 8 |
| Rastermaß (Pin Pitch) | 5,08 mm |
| Anschlussrichtung | 90° (Rechtwinklig) |
| Material Gehäuse | Hochleistungspolymer (Isolierend, thermisch stabil) |
| Kontaktmaterial | Messing (Verzinnt für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Maximale Spannung | Nennspannung je nach Anwendungsumgebung und zugehörigem Gegenstecker (typisch für diese Pin-Dichte in industriellen Anwendungen) |
| Maximale Stromstärke | Nennstromstärke je nach Anwendungsumgebung und zugehörigem Gegenstecker (typisch für diese Pin-Dichte in industriellen Anwendungen) |
| Betriebstemperatur | Ausgelegt für einen breiten Temperaturbereich, typisch von -40°C bis +105°C, abhängig von spezifischen Umgebungsbedingungen. |
| Montageart | Löten (für Leiterplattenmontage) |
| Schutzart | Nicht spezifiziert für die Stiftleiste allein; Schutzart hängt vom eingesetzten Gegenstecker und der gesamten Baugruppe ab. |
Präzision und Verlässlichkeit in der Anwendung
Die CTB9359-8 Stiftleiste mit ihrem Rastermaß von 5,08 mm wurde speziell für Anwendungen entwickelt, bei denen eine hohe Dichte an Kontakten und eine gleichzeitige Signalintegrität gefordert sind. Das 90°-Design ist ein entscheidender Vorteil in beengten Platzverhältnissen. Es ermöglicht eine vertikale oder horizontale Anbindung, die sich nahtlos in die Gehäusegestaltung und die Leiterplattenlayout-Strategie integriert. Die präzise gefertigten Stifte gewährleisten einen sicheren mechanischen Sitz und eine elektrische Verbindung mit minimalem Übergangswiderstand. Dies ist besonders wichtig in der industriellen Automatisierung und Messtechnik, wo selbst geringste Störungen die Funktionalität beeinträchtigen können.
Die Wahl des richtigen Materials für das Gehäuse ist ebenso entscheidend für die Langlebigkeit und Sicherheit. Hochleistungspolymere bieten eine exzellente elektrische Isolation und sind resistent gegen chemische Einflüsse und Temperaturschwankungen. Dies macht die CTB9359-8 zu einer robusten Komponente, die auch unter anspruchsvollen Betriebsbedingungen zuverlässig funktioniert. Die verzinnte Messingkontaktierung sorgt für eine ausgezeichnete Leitfähigkeit und verhindert Korrosion über die Zeit, was die Lebensdauer der Verbindung signifikant verlängert. Dies ist ein klarer Vorteil gegenüber weniger widerstandsfähigen Materialien.
Die 8-polige Konfiguration ist ein guter Kompromiss zwischen Funktionalität und Baugröße. Sie erlaubt die Übertragung von bis zu acht individuellen Signalen oder Strompfaden, was für viele Schnittstellen und Modulverbindungen ausreichend ist. Die einfache Lötmontage auf der Leiterplatte stellt sicher, dass die Stiftleiste fest und sicher verankert ist, eine Grundvoraussetzung für jegliche nachfolgende Verbindung. Diese Kombination aus technischer Präzision, Materialqualität und durchdachtem Design macht die CTB9359-8 zur optimalen Wahl für Projekte, die keine Kompromisse bei der Konnektivität eingehen können.
FAQ – Häufig gestellte Fragen zu CTB9359-8 – Stiftleiste – 8-pol, RM 5,08 mm, 90°
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte einer Stiftleiste oder eines Steckverbinders an. Bei der CTB9359-8 beträgt dieses 5,08 mm. Ein genau definiertes Rastermaß ist essenziell, um die Kompatibilität mit Gegensteckern und die korrekte Positionierung auf der Leiterplatte sicherzustellen. Es gewährleistet eine stabile und zuverlässige elektrische Verbindung.
Welche Art von Gegensteckern kann ich mit dieser Stiftleiste verwenden?
Die CTB9359-8 ist darauf ausgelegt, mit Gegensteckern zu arbeiten, die ebenfalls ein Rastermaß von 5,08 mm aufweisen. Typischerweise sind dies Flanschstecker, Buchsenleisten oder andere Arten von 8-poligen Steckern, die für dieses spezifische Rastermaß konzipiert sind.
Ist die 90°-Ausrichtung für alle Anwendungen geeignet?
Die 90°-Ausrichtung ist besonders vorteilhaft in Anwendungen mit begrenztem Bauraum, wo eine vertikale oder horizontale Kabelführung gewünscht ist. Sie ermöglicht eine platzsparende Integration und eine aufgeräumte Verkabelung direkt auf der Leiterplatte oder in Gehäusen. Für bestimmte Anwendungen, bei denen eine lineare oder abgewinkelte Verbindung erforderlich ist, wären andere Ausrichtungen sinnvoller.
Aus welchem Material sind die Kontakte gefertigt und welche Vorteile hat das?
Die Kontakte der CTB9359-8 Stiftleiste sind typischerweise aus Messing gefertigt und verzinnte. Messing bietet eine gute Leitfähigkeit und mechanische Festigkeit, während die Verzinnung die Korrosionsbeständigkeit erhöht und einen geringen Übergangswiderstand über die Lebensdauer des Produkts sicherstellt.
Wie wird die CTB9359-8 auf der Leiterplatte befestigt?
Die CTB9359-8 ist für die Lötmontage auf Leiterplatten konzipiert. Die Stifte werden durch die vorgebohrten Löcher der Leiterplatte geführt und anschließend verlötet, um eine dauerhafte und elektrisch leitfähige Verbindung zu schaffen.
Für welche Umgebungsbedingungen ist diese Stiftleiste ausgelegt?
Die CTB9359-8 ist aus hochwertigen Materialien gefertigt, die für eine gute thermische Stabilität und chemische Beständigkeit ausgelegt sind. Sie kann typischerweise in einem Temperaturbereich von -40°C bis +105°C betrieben werden, wobei die genauen Spezifikationen von der spezifischen Anwendung und der Qualität der nachfolgenden Verbindungen abhängen.
Kann ich die Stiftleiste mehrfach verwenden, wenn ich die Verbindung löse?
Die Stiftleiste selbst ist für die dauerhafte Lötmontage auf der Leiterplatte konzipiert. Die Verbindung zu den Gegensteckern kann jedoch mehrfach getrennt und wieder verbunden werden, solange die Kontakte des Gegensteckers und der Stiftleiste in gutem Zustand sind.
