Präzise Verbindungen für anspruchsvolle Elektronikprojekte

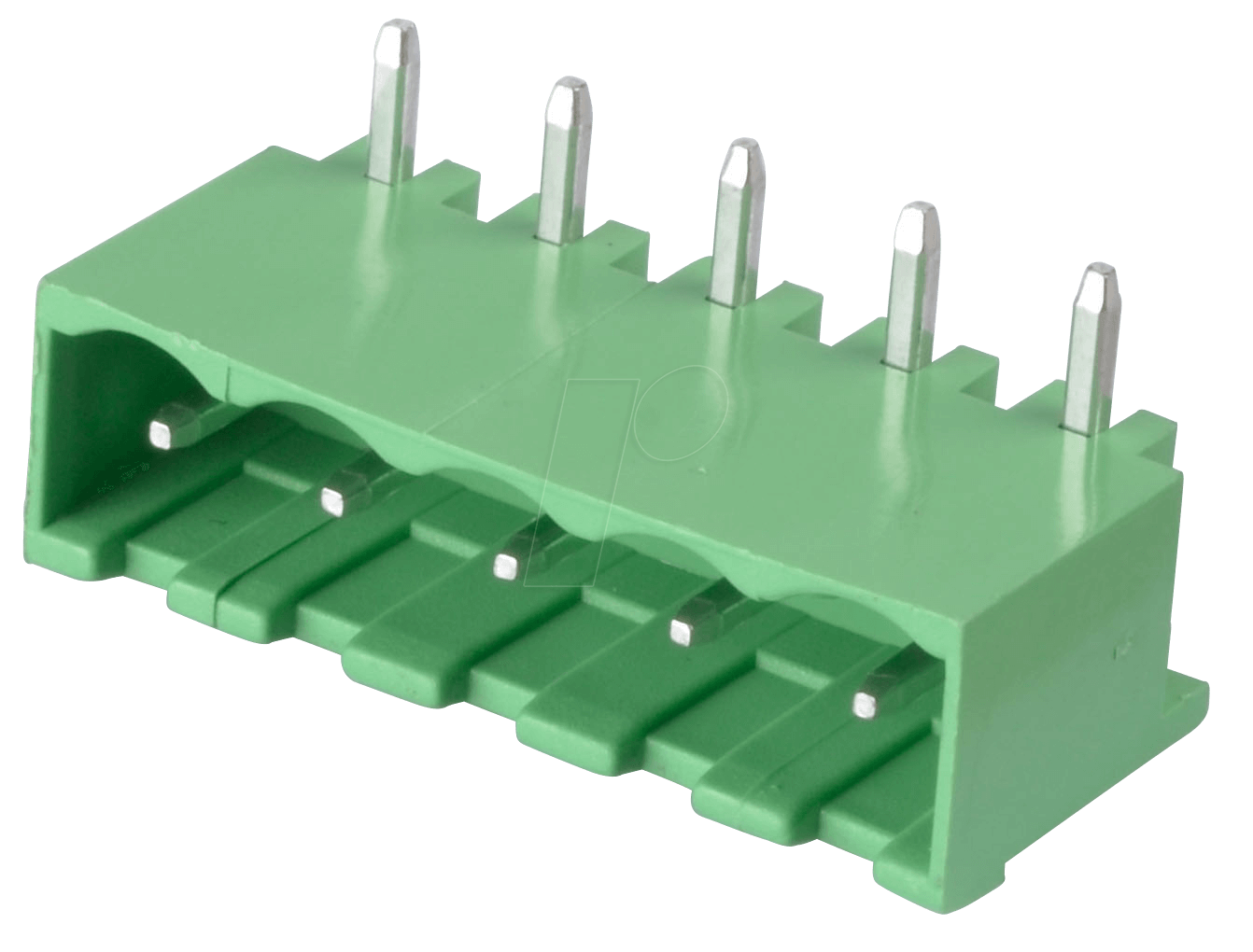

Suchen Sie nach einer zuverlässigen und langlebigen Lösung zur sicheren Übertragung elektrischer Signale in Ihren komplexen Schaltungen? Die CTB9359-5 Stiftleiste mit 5 Polen und einem Rastermaß von 5,08 mm im 90°-Winkel ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die Wert auf Präzision, Stabilität und einfache Handhabung legen. Dieses Bauteil überbrückt effizient die Lücke zwischen Leiterplatten und Kabeln und gewährleistet eine robuste und fehlerfreie Konnektivität.
Technische Überlegenheit der CTB9359-5 Stiftleiste
Die CTB9359-5 Stiftleiste repräsentiert eine Klasse für sich, wenn es um die Zuverlässigkeit von Verbindungen geht. Im Gegensatz zu minderwertigen Alternativen, die oft Kompromisse bei Material oder Fertigungsgenauigkeit eingehen, setzt dieses Produkt auf bewährte Spezifikationen und hochwertige Verarbeitung. Die 90°-Ausrichtung minimiert den Platzbedarf auf der Leiterplatte und ermöglicht eine saubere Kabelführung, was in dicht bestückten Gehäusen von entscheidender Bedeutung ist. Das Rastermaß von 5,08 mm ist ein weit verbreiteter Standard, der eine hohe Kompatibilität mit einer Vielzahl von Steckverbindern und Gehäusen sicherstellt und somit die Flexibilität Ihrer Designs erhöht.
Vorteile und Einsatzgebiete der CTB9359-5 Stiftleiste
Die CTB9359-5 Stiftleiste bietet eine Reihe von Vorteilen, die sie zur bevorzugten Wahl für professionelle Anwendungen machen:
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen wie Vibrationen und Temperaturschwankungen gewährleisten.
- Hohe Kontaktsicherheit: Die präzise gefertigten Stifte und die optimale Kontaktfläche sorgen für eine sichere und niederimpedante Signalübertragung, selbst unter anspruchsvollen Bedingungen.
- Optimale Raumnutzung: Die 90°-Bauform ermöglicht eine effiziente Integration in kompakte Designs und erleichtert die Montage und Verdrahtung.
- Standardkonformes Rastermaß: Das 5,08 mm Rastermaß gewährleistet Kompatibilität mit einer breiten Palette von Buchsenleisten und Zubehörteilen, was die Designfreiheit erweitert.
- Einfache Montage: Die Stiftleiste lässt sich problemlos auf Standard-Lochrastern von Leiterplatten montieren und erlaubt eine intuitive Kabelkonfektionierung.
- Vielseitige Anwendung: Ideal für den Einsatz in Industrieautomatisierung, Medizintechnik, Telekommunikation, Mess- und Regelungstechnik sowie in professionellen Audio-/Video-Systemen.
Detaillierte Spezifikationen und Materialeigenschaften
Um die Leistung und Langlebigkeit der CTB9359-5 Stiftleiste zu gewährleisten, werden ausschließlich Komponenten eingesetzt, die höchsten Qualitätsstandards entsprechen. Die präzise Fertigung der einzelnen Stifte und des Isolatorkörpers ist entscheidend für die Zuverlässigkeit der elektrischen Verbindung.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | CTB9359-5 – Stiftleiste |
| Anzahl der Pole | 5 |
| Rastermaß (RM) | 5,08 mm |
| Einbauwinkel | 90° |
| Isolationsmaterial | Hochwertiger Thermoplast mit guter chemischer Beständigkeit und hoher thermischer Stabilität, typischerweise Polyamid (PA) oder PBT, um die geforderten Spannungsfestigkeits- und Kriechstromfestigkeitswerte zu erfüllen. |
| Kontaktmaterial | Messinglegierung mit einer robusten Oberflächenveredelung, z.B. verzinnte oder vernickelte Oberfläche, zur Gewährleistung geringer Übergangswiderstände und Schutz vor Korrosion. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, um den Einsatz in verschiedenen Umgebungsbedingungen zu ermöglichen. |
| Nennspannung | Entsprechend den UL- und VDE-Normen für diese Polzahl und Isolationsgruppe ausgelegt, typischerweise im Bereich von 250V bis 400V. |
| Nennstrom | Ausgelegt für Ströme, die typisch für Signal- und Low-Power-Anwendungen sind, oft im Bereich von 5A bis 10A, abhängig von der PCB-Layoutgestaltung und Kühlung. |
| Montageart | Durchsteckmontage (THT) auf Leiterplatten. |
Präzision in der Fertigung für maximale Signalintegrität
Die CTB9359-5 Stiftleiste wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung zu garantieren. Die Oberflächenbeschaffenheit der Kontakte ist entscheidend für die Minimierung von Signalverlusten, insbesondere bei Hochfrequenzanwendungen oder der Übertragung empfindlicher Messwerte. Das verwendete Isolationsmaterial bietet eine exzellente Dielektrizitätskonstante und Durchschlagsfestigkeit, was die Sicherheit und Zuverlässigkeit der elektrischen Trennung zwischen den einzelnen Kontakten gewährleistet. Die mechanische Stabilität der Lötpunkte auf der Leiterplatte wird durch das gewählte Rastermaß und die Kontaktgeometrie unterstützt, was eine dauerhaft sichere Verbindung schafft.
Ergonomie und Handhabung in der Anwendung
Die intuitive Handhabung der CTB9359-5 Stiftleiste erleichtert den Montageprozess erheblich. Die Stifte sind so konzipiert, dass sie sich leicht in die vorgesehenen Bohrungen auf der Leiterplatte einführen lassen, und die robuste Bauweise der Leiste ermöglicht eine sichere Fixierung während des Lötprozesses. Die 90°-Ausrichtung sorgt dafür, dass Kabelbündel ordentlich und platzsparend verlegt werden können, was die Wartung und Fehlerbehebung in komplexen Geräten vereinfacht. Diese durchdachte Ergonomie trägt maßgeblich zur Effizienz in Entwicklung und Produktion bei.
Anwendungsbeispiele und Systemintegration
Die CTB9359-5 Stiftleiste findet breite Anwendung in nahezu jedem Sektor, der auf zuverlässige elektronische Verbindungen angewiesen ist. In der Industrieautomatisierung dient sie als Schnittstelle für Sensoren, Aktoren und Steuergeräte, wo Robustheit und Fehlerfreiheit oberste Priorität haben. In der Medizintechnik wird sie für die Signalübertragung zwischen diagnostischen Geräten und Patientenmonitoren eingesetzt, was höchste Zuverlässigkeit und Hygiene erfordert. Auch in der Telekommunikation und in Netzwerkgeräten gewährleistet sie die stabile Datenübertragung. Selbst im anspruchsvollen Heimkino-Bereich oder bei professionellen Audioinstallationen spielt die Qualität der Verbindungen eine entscheidende Rolle für die Klang- und Bildqualität, was die CTB9359-5 Stiftleiste zu einer ausgezeichneten Wahl macht.
FAQ – Häufig gestellte Fragen zu CTB9359-5 – Stiftleiste – 5-pol, RM 5,08 mm, 90°
Kann ich die CTB9359-5 Stiftleiste auf jeder Leiterplatte verwenden?
Ja, die CTB9359-5 Stiftleiste ist für die Durchsteckmontage (THT) auf Standardleiterplatten konzipiert. Stellen Sie sicher, dass die Bohrungsdurchmesser und das Layout Ihrer Leiterplatte mit dem 5,08 mm Rastermaß und den Montageabmessungen der Stiftleiste kompatibel sind.
Welche Art von Kabeln kann ich mit dieser Stiftleiste verwenden?
Die Stiftleiste ist für die Verbindung mit entsprechenden Buchsenleisten konzipiert, an die dann Kabel mit passenden Steckern angeschlossen werden. Die maximale Aderquerschnittsfläche, die von den verbundenen Buchsenleisten verarbeitet werden kann, bestimmt die maximale Dicke der einzelnen Kabeladern.
Ist die CTB9359-5 Stiftleiste für den Einsatz in rauen Umgebungsbedingungen geeignet?
Dank der Verwendung von hochwertigen Isolations- und Kontaktmaterialien ist die CTB9359-5 Stiftleiste für eine Vielzahl von Umgebungsbedingungen ausgelegt, einschließlich eines breiten Betriebstemperaturbereichs und Beständigkeit gegen bestimmte Chemikalien. Für extreme Bedingungen empfiehlt es sich jedoch, spezifische Datenblätter zu konsultieren.
Wie reinige ich die CTB9359-5 Stiftleiste am besten?
Zur Reinigung der Stiftleiste sollten Sie Isopropanol oder ein spezielles Elektronikreiniger-Spray verwenden. Achten Sie darauf, dass die Leiterplatte und die Stiftleiste vollständig trocken sind, bevor Sie die Stromversorgung einschalten. Vermeiden Sie aggressive Lösungsmittel, die das Isolationsmaterial beschädigen könnten.
Welche Vorteile bietet das 90°-Design gegenüber einer geraden Stiftleiste?
Das 90°-Design ermöglicht eine platzsparende und geordnete Kabelführung. Dies ist besonders vorteilhaft in kompakten Gehäusen, wo der verfügbare Platz begrenzt ist. Es erleichtert auch die Zugänglichkeit für Wartungsarbeiten.
Kann die CTB9359-5 Stiftleiste hohe Ströme übertragen?
Die Nennstromstärke hängt von der Konfiguration und der Auslegung der gesamten Verbindung ab. Typischerweise sind solche Stiftleisten für Signal- und Anwendungen mit geringer Stromaufnahme konzipiert. Für Hochstromanwendungen sollten Sie die spezifischen Belastungsgrenzen der verbundenen Buchsenleisten und die thermischen Eigenschaften des PCB-Layouts berücksichtigen.
Was bedeutet das Rastermaß von 5,08 mm?
Das Rastermaß (RM) von 5,08 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte (Stifte) an. Dieses Maß ist ein gängiger Standard in der Elektronikindustrie und erleichtert die Kompatibilität mit einer Vielzahl von Steckverbindern und Gehäusen.
