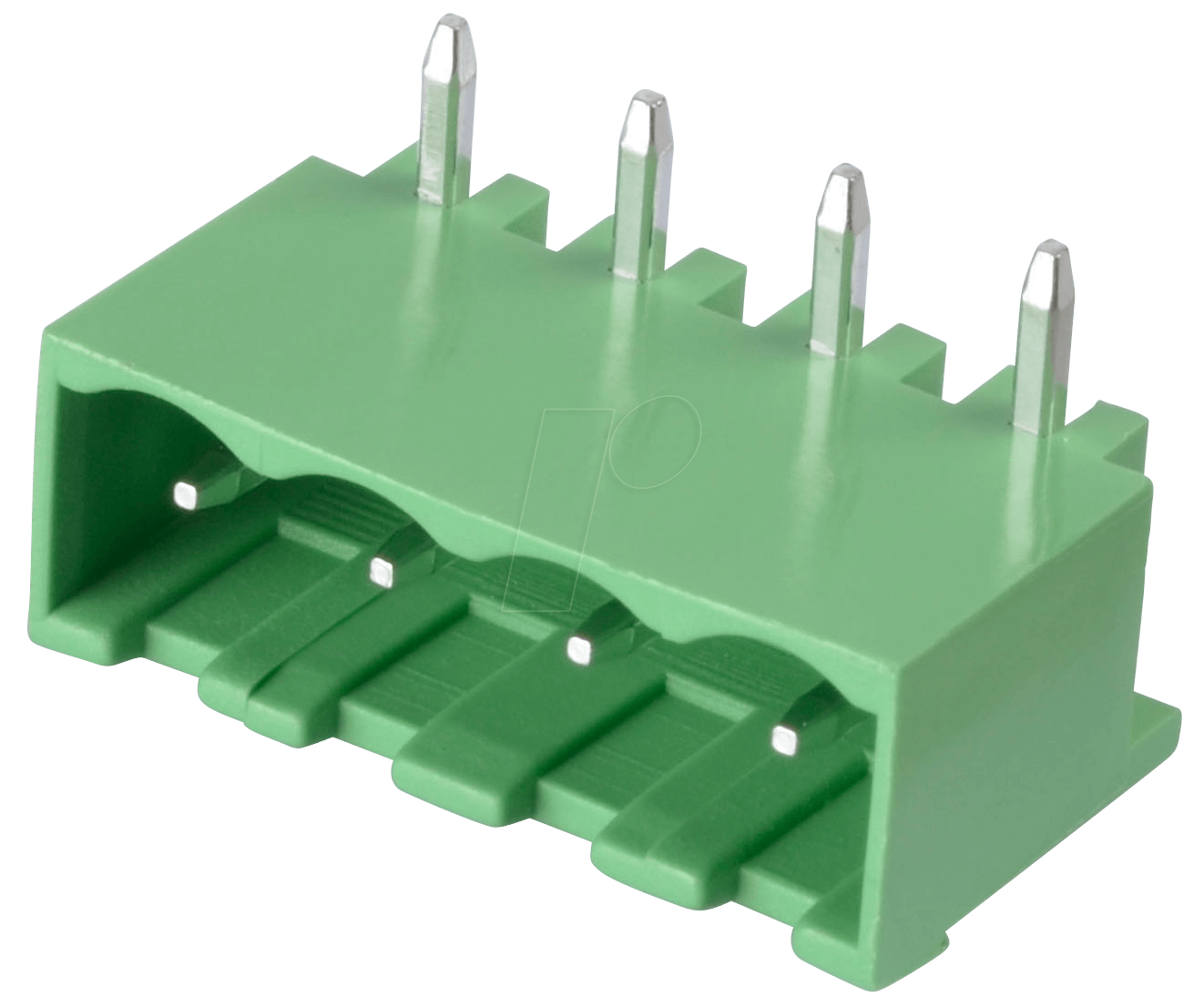

CTB9359-4 – Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Suchen Sie nach einer robusten und präzisen Verbindungslösung für Ihre elektronischen Schaltungen, die höchste Zuverlässigkeit unter anspruchsvollen Bedingungen garantiert? Die CTB9359-4 Stiftleiste mit 4 Polen und einem Rastermaß von 5,08 mm, im 90°-Winkel ausgeführt, ist die optimale Wahl für Ingenieure, Entwickler und Maker, die auf professionelle Komponenten setzen, um Signalintegrität und langfristige Stabilität ihrer Systeme zu gewährleisten.
Konstruktion und Material für Höchste Ansprüche
Die CTB9359-4 Stiftleiste repräsentiert die Spitzenklasse im Bereich der Steckverbinder. Ihre Konstruktion ist auf maximale Leistungsfähigkeit und Langlebigkeit ausgelegt. Das Gehäusematerial, typischerweise ein Hochleistungspolymer wie PBT (Polybutylenterephthalat), bietet exzellente thermische Stabilität, mechanische Festigkeit und chemische Beständigkeit. Diese Eigenschaften sind entscheidend, um auch in Umgebungen mit variierenden Temperaturen und potenziellen Aggressoren eine zuverlässige Funktion zu gewährleisten. Die Leiterbahnen sind mit einer hochwertigen Beschichtung versehen, oft eine Kombination aus Nickel und Zinn oder Gold, um Korrosion vorzubeugen und einen geringen Übergangswiderstand über die gesamte Lebensdauer des Produkts sicherzustellen. Der 90°-Winkel ermöglicht eine platzsparende und ergonomische Verdrahtung auf Platinen und in Gehäusen, was besonders in kompakten Geräten von unschätzbarem Wert ist.
Überragende Leistung durch durchdachtes Design
Im Vergleich zu Standardlösungen bietet die CTB9359-4 Stiftleiste eine Reihe von Vorteilen, die sie zur überlegenen Wahl machen. Das definierte Rastermaß von 5,08 mm sorgt für eine präzise Montage und Kompatibilität mit einer Vielzahl von Buchsenleisten und Kabelsteckern. Die 4-polige Ausführung ermöglicht eine klare und organisierte Signalübertragung, wodurch Fehlverdrahtungen minimiert und die Inbetriebnahme von Schaltungen vereinfacht wird. Die 90°-Ausrichtung des Stiftleisten-Körpers minimiert den benötigten Platz auf der Leiterplatte und erlaubt eine effiziente Anordnung von Bauteilen in Gehäusen, was insbesondere bei der Entwicklung von Endprodukten mit knappen Platzverhältnissen von großer Bedeutung ist. Die Robustheit der Kontakte und des Gehäuses widersteht Vibrationen und mechanischen Belastungen, die in vielen industriellen und mobilen Anwendungen auftreten können. Dies reduziert das Risiko von Ausfällen und verlängert die Lebensdauer Ihrer Geräte erheblich.
Vorteile der CTB9359-4 Stiftleiste
- Präzise Signalübertragung: Das exakte Rastermaß von 5,08 mm und die robuste Konstruktion garantieren eine verlustarme und störungsfreie Weiterleitung von elektrischen Signalen.
- Hohe mechanische Stabilität: Das Gehäuse aus hochwertigem Kunststoff schützt die empfindlichen Kontakte und sorgt für eine dauerhafte Verbindung, selbst unter Vibrationen und Stoßbelastung.
- Platzsparende 90°-Ausführung: Ermöglicht eine effiziente Platzausnutzung auf Leiterplatten und in Gehäusen, ideal für kompakte Elektronikdesigns.
- Chemische und thermische Beständigkeit: Das verwendete Gehäusematerial widersteht gängigen Lösungsmitteln, Ölen und hohen Temperaturen, was die Einsatzmöglichkeiten in rauen Umgebungen erweitert.
- Einfache Montage und Verdrahtung: Die klare Pol-Kennzeichnung und das standardisierte Rastermaß erleichtern die manuelle oder automatisierte Bestückung und die nachträgliche Verkabelung.
- Zuverlässige Kontaktierung: Die Kontakte sind so konzipiert, dass sie einen geringen und stabilen Übergangswiderstand aufweisen, was für die Leistungsfähigkeit empfindlicher Schaltungen essentiell ist.
- Standardkonformität: Erfüllt gängige Industriestandards für Steckverbinder, was die Kompatibilität mit einer breiten Palette von Zubehörteilen und Systemen sicherstellt.
Detaillierte Produktspezifikationen
| Spezifikation | Detail |
|---|---|
| Modellnummer | CTB9359-4 |
| Produkttyp | Stiftleiste |
| Anzahl der Pole | 4 |
| Rastermaß (RM) | 5,08 mm |
| Ausrichtung | 90° (senkrecht zur Leiterplatte) |
| Gehäusematerial | Hochleistungspolymer (z.B. PBT), ausgezeichnete thermische und mechanische Beständigkeit. Hält Temperaturen von typischerweise -40°C bis +105°C stand. |
| Kontaktmaterial | Messinglegierung mit Oberflächenveredelung (z.B. Zinn oder vergoldet), die für geringen Übergangswiderstand und Korrosionsschutz optimiert ist. |
| Nennstrom (typisch) | Bis zu 8 A (abhängig von der spezifischen Ausführung und den Umgebungsbedingungen) |
| Nennspannung (typisch) | Bis zu 250 V (abhängig von der spezifischen Ausführung und der Isolationsfestigkeit) |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC |
| Anwendungsbereiche | Industrielle Steuerungen, Mess- und Regeltechnik, Automatisierung, Laborgeräte, Kommunikationssysteme, Embedded Systems. |
Maximale Flexibilität für diverse Einsatzgebiete
Die CTB9359-4 Stiftleiste ist ein vielseitig einsetzbares Bauteil, das in nahezu jedem Bereich der Elektronikentwicklung und -fertigung seinen Platz findet. Ob in der Automatisierungstechnik, wo sie zur Verbindung von Sensoren, Aktoren und Steuergeräten dient, oder in der Medizintechnik, wo höchste Zuverlässigkeit und Biokompatibilität der Materialien gefordert sind – diese Stiftleiste meistert die Herausforderungen. Auch im Bereich der industriellen Datenerfassung, bei der Entwicklung von Stromversorgungen oder in der Unterhaltungselektronik für Modulanschlüsse spielt sie ihre Stärken aus. Die 90°-Bauform erlaubt eine vertikale Montage auf der Leiterplatte, was besonders in Gehäusen mit begrenztem horizontalem Platzangebot vorteilhaft ist. Dies erleichtert die Verkabelung und den Zugang zu einzelnen Modulen oder Schnittstellen.
FAQ – Häufig gestellte Fragen zu CTB9359-4 – Stiftleiste – 4-pol, RM 5,08 mm, 90°
Was bedeutet RM 5,08 mm?
RM steht für Rastermaß. Ein Rastermaß von 5,08 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte (hier: Stifte) an. Dieses Maß ist ein Standard in der Elektronikindustrie und sorgt für Kompatibilität mit entsprechenden Buchsenleisten und Werkzeugen.
Für welche Anwendungen ist die 90°-Ausführung ideal?
Die 90°-Ausführung ist ideal für Anwendungen, bei denen Platz auf der Leiterplatte knapp ist oder eine vertikale Montage von Kabeln erwünscht ist. Sie ermöglicht eine platzsparende Anordnung von Bauteilen auf der Platine und eine ordentliche Kabelführung im Gehäuse.
Welche Art von Kabeln kann ich mit dieser Stiftleiste verbinden?
Diese Stiftleiste ist primär für die direkte Bestückung auf Leiterplatten vorgesehen. Die Verbindung zu Kabeln erfolgt üblicherweise über eine dazu passende Buchsenleiste (z.B. eine Winkelbuchse oder gerade Buchsenleiste), an die dann die Kabel angeschlossen werden. Achten Sie auf Buchsenleisten mit einem passenden Rastermaß von 5,08 mm.
Wie robust ist die CTB9359-4 Stiftleiste gegenüber Umwelteinflüssen?
Die Stiftleiste ist aus hochwertigen Materialien gefertigt, die eine gute Beständigkeit gegenüber vielen Umwelteinflüssen wie Feuchtigkeit, chemischen Substanzen (z.B. Reiniger, Öle) und Temperaturschwankungen aufweisen. Die genauen Spezifikationen für Temperaturbereiche und chemische Beständigkeit entnehmen Sie bitte dem Datenblatt.
Ist die Stiftleiste für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Die Eignung für sicherheitskritische Anwendungen hängt von verschiedenen Faktoren ab, einschließlich der spezifischen Normen und Zertifizierungen, die für diese Anwendungen gelten. Die CTB9359-4 bietet eine hohe Zuverlässigkeit, es wird jedoch empfohlen, für sicherheitskritische Systeme detaillierte Spezifikationen zu prüfen und gegebenenfalls eine Zulassung der Komponente nach den relevanten Industriestandards einzuholen.
Was ist der Vorteil der 4-poligen Ausführung?
Eine 4-polige Ausführung ermöglicht die Übertragung von vier separaten Signalen oder Stromleitungen. Dies ist praktisch für einfache Stromversorgungen, bidirektionale Datenleitungen oder die Kombination von Signal und Masse. Sie bietet eine klare Trennung der einzelnen Verbindungen.
Wie reinige ich die CTB9359-4 Stiftleiste?
Zur Reinigung können milde, nicht-aggressive Reinigungsmittel und ein fusselfreies Tuch verwendet werden. Vermeiden Sie übermäßige Feuchtigkeit und aggressive Lösungsmittel. Achten Sie darauf, dass die Stiftleiste vollständig trocken ist, bevor sie wieder in Betrieb genommen wird oder eine Verbindung hergestellt wird.
