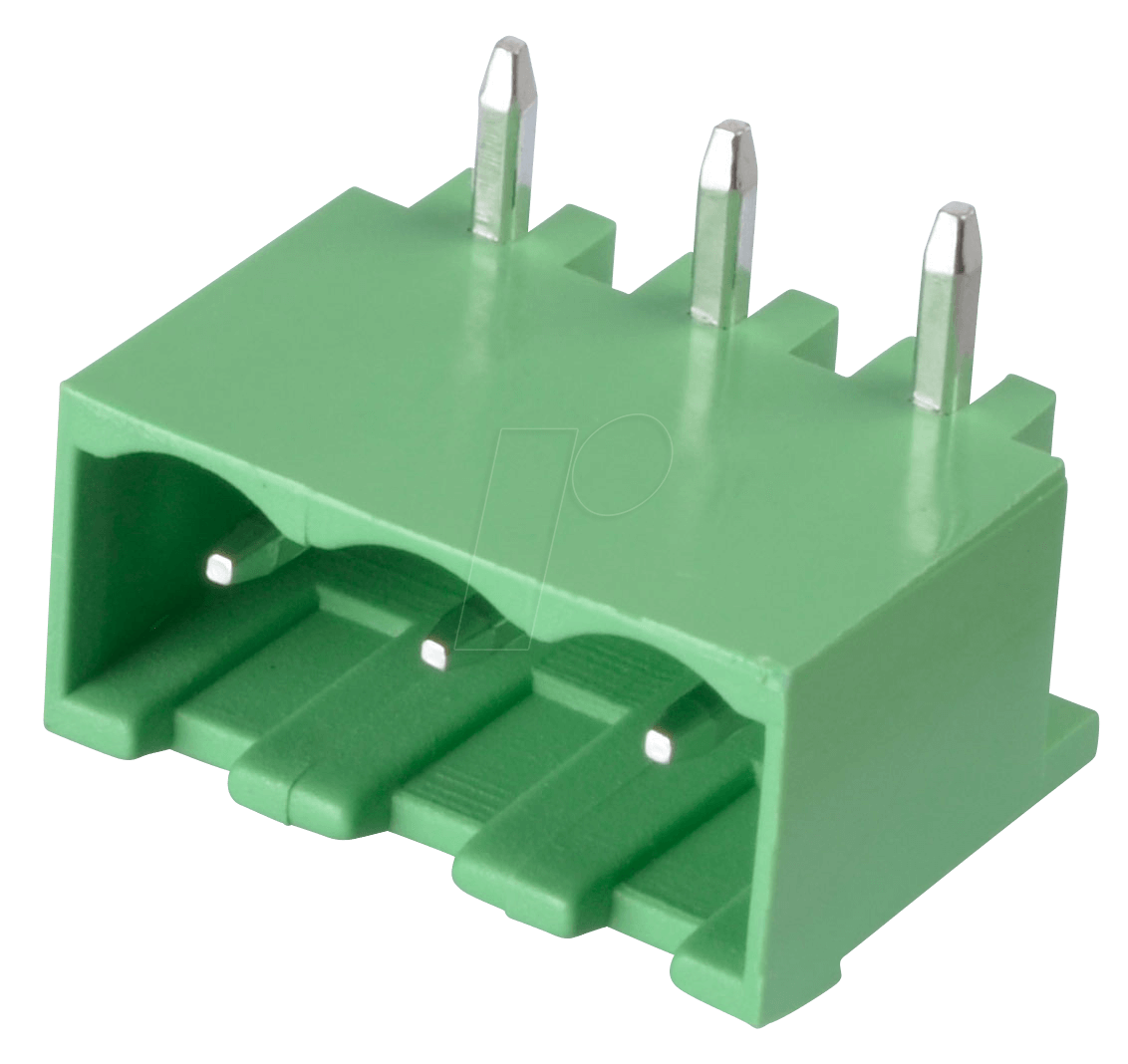

CTB9359-3 – Stiftleiste – 3-pol, RM 5,08 mm, 90°: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur Verbindung Ihrer elektronischen Komponenten? Die CTB9359-3 Stiftleiste mit 3 Polen, einem Rastermaß von 5,08 mm und einem 90°-Winkel ist die ideale Wahl für Ingenieure, Entwickler und Elektronikenthusiasten, die Wert auf stabile und normgerechte Steckverbindungen legen. Diese Stiftleiste wurde entwickelt, um die Herausforderungen komplexer Schaltungsdesigns zu meistern und eine sichere Daten- und Energieübertragung zu gewährleisten.
Optimale Anschlusslösung für Industrie und Hobby
Die CTB9359-3 Stiftleiste adressiert die Notwendigkeit robuster und fehlersicherer Verbindungen in einer Vielzahl von Anwendungen. Ob in der industriellen Automatisierung, im Prototypenbau, in der Medizintechnik oder im anspruchsvollen Hobby-Bereich – diese Komponente minimiert das Risiko von Kurzschlüssen und Wackelkontakten. Ihr 90°-Design ermöglicht eine platzsparende und ordentliche Kabelführung auf der Leiterplatte, was insbesondere in Gehäusen mit begrenztem Platzangebot von Vorteil ist. Die präzisen Kontakte und das definierte Rastermaß von 5,08 mm garantieren eine einfache und sichere Montage sowie eine hohe Zuverlässigkeit im Betrieb. Im Vergleich zu universellen oder weniger spezifizierten Steckverbindern bietet die CTB9359-3 eine garantierte Kompatibilität und Performance, die Ausfallzeiten reduziert und die Lebensdauer Ihrer Systeme verlängert.
Technische Überlegenheit und qualitative Vorteile
Die CTB9359-3 Stiftleiste zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl für anspruchsvolle Einsatzzwecke machen:
- Hohe Strombelastbarkeit: Konzipiert für zuverlässige Stromübertragung, auch unter Lastbedingungen.
- Präzises Rastermaß: Das 5,08 mm Rastermaß gewährleistet eine genaue Positionierung und Kompatibilität mit den meisten Standard-Sockeln und Gehäusen.
- 90°-Montagewinkel: Ermöglicht eine effiziente Nutzung des Leiterplattenlayouts und eine saubere Kabelführung.
- Robuste Konstruktion: Hochwertige Materialien sorgen für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Einfache Handhabung: Die Steckverbindung ist intuitiv und erfordert keine Spezialwerkzeuge für die Montage.
- Reduzierte Fehleranfälligkeit: Das Design minimiert die Wahrscheinlichkeit von falschen Polungen oder lockeren Verbindungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Signalübertragung, Stromversorgung und als Verbindungselement in komplexen Schaltungen.
Detaillierte Produktübersicht: CTB9359-3
Die CTB9359-3 Stiftleiste repräsentiert die nächste Generation von Steckverbindern, die auf die steigenden Anforderungen moderner Elektronik ausgelegt sind. Mit ihren spezifischen technischen Parametern erfüllt sie die hohen Standards, die in professionellen Umgebungen gefordert werden.
| Spezifikation | Detail |
|---|---|
| Produkttyp | Stiftleiste (Header) |
| Modellnummer | CTB9359-3 |
| Anzahl der Pole | 3 |
| Rastermaß (Pitch) | 5,08 mm |
| Montagewinkel | 90° (Rechtwinklig) |
| Anschlussart | Durchsteckmontage (THT – Through-Hole Technology) |
| Material Gehäuse | Hochtemperatur-Kunststoff (typischerweise PA66 oder PBT), flammhemmend gemäß UL94V-0 Standard für erhöhte Sicherheit und Zuverlässigkeit. Diese Materialien bieten exzellente dielektrische Eigenschaften und mechanische Stabilität. |
| Material Kontakte | Kupferlegierung (z.B. Messing oder Bronze) mit einer Oberflächenveredelung (z.B. Zinn oder Nickel). Diese Kombination gewährleistet eine gute Leitfähigkeit, Korrosionsbeständigkeit und geringen Kontaktwiderstand über die gesamte Lebensdauer des Steckverbinders. |
| Nennspannung | Typischerweise ausgelegt für Spannungen bis zu 300V AC/DC, je nach spezifischer Normenkonformität und Umgebungsbedingungen. Dies ermöglicht den Einsatz in einer Vielzahl von Energieversorgungsanwendungen. |
| Nennstrom | Üblicherweise ausgelegt für Ströme bis zu 8A oder 10A bei voller Belegung und korrekter Leiterplattendimensionierung. Die Strombelastbarkeit ist ein kritischer Faktor für die Zuverlässigkeit bei der Übertragung signifikanter Energiemengen. |
| Temperaturbereich | Betriebstemperatur von -40°C bis +105°C, was die Einsatzfähigkeit in verschiedensten klimatischen und industriellen Umgebungen sicherstellt. Dieser breite Bereich minimiert Leistungseinbußen oder Ausfälle unter extremen Bedingungen. |
| Isolationswiderstand | Typischerweise > 1000 MΩ (bei 500V DC), ein Indikator für die hervorragenden Isolationseigenschaften des Gehäusematerials und den sicheren Betrieb ohne Kriechströme. |
| Kontaktwiderstand | Maximal 20 mΩ nach Erstmontage und 30 mΩ nach Lebensdauerprüfungen. Ein niedriger Kontaktwiderstand ist entscheidend für eine effiziente Signal- und Energieübertragung mit minimalem Leistungsverlust. |
| Schutzart (falls zutreffend) | Für reine Stiftleisten in der Regel nicht relevant, da diese primär als interne Verbindungselemente konzipiert sind. Bei Verwendung mit passenden Gehäusen sind höhere Schutzarten erreichbar. |
| Zulassungen & Normen | Konformität mit relevanten Normen wie UL, CSA, RoHS und REACH. Dies gewährleistet die globale Einsetzbarkeit und die Einhaltung von Umwelt- und Sicherheitsstandards. |
| Lötbarkeit | Optimiert für gängige Lötverfahren wie Wellenlöten und Reflow-Löten, um eine sichere und dauerhafte Verbindung mit der Leiterplatte zu gewährleisten. Die Pin-Geometrie unterstützt ein optimales Benetzungsverhalten. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die CTB9359-3 Stiftleiste ist ein vielseitiges Bauteil, das sich nahtlos in eine breite Palette von elektronischen Systemen integrieren lässt:
- Industrielle Steuerungssysteme: Zur Verbindung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten.
- Stromversorgungsmodule: Als Eingang oder Ausgang für DC/DC-Wandler und AC/DC-Netzteile.
- Audio- und Videotechnik: Für interne Verbindungen in Hi-Fi-Anlagen, Signalprozessoren oder Broadcast-Equipment.
- Labor- und Messtechnik: Als standardisierte Anschlussmöglichkeit für Messgeräte und Signalgeneratoren.
- Prototypenentwicklung: Zur einfachen und flexiblen Realisierung von Schaltungsmodulen und Testaufbauten.
- LED-Beleuchtungssysteme: Zur Stromverteilung und Steuerung von LED-Modulen.
- IoT-Geräte: Als robuste Schnittstelle für die Datenübertragung und Energieversorgung in vernetzten Geräten.
FAQ – Häufig gestellte Fragen zu CTB9359-3 – Stiftleiste – 3-pol, RM 5,08 mm, 90°
Was ist das Besondere am 90°-Winkel der CTB9359-3 Stiftleiste?
Der 90°-Winkel ermöglicht eine rechtwinklige Montage auf der Leiterplatte. Dies optimiert die Platznutzung auf der Platine und erlaubt eine saubere, senkrechte Kabelführung. Insbesondere in Gehäusen mit geringem Einbauvolumen ist diese Ausrichtung äußerst vorteilhaft, um Engpässe zu vermeiden und die Installation zu erleichtern.
Welche Vorteile bietet das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm ist ein weit verbreiteter Standard in der Elektronikindustrie. Es gewährleistet eine hohe Kompatibilität mit vielen anderen elektronischen Komponenten, Steckverbindergehäusen und Anschlussklemmen. Dieses standardisierte Maß vereinfacht die Designplanung und reduziert das Risiko von Inkompatibilitäten bei der Integration in bestehende oder neue Systeme.
Ist die CTB9359-3 Stiftleiste für hohe Stromstärken geeignet?
Ja, die CTB9359-3 Stiftleiste ist für eine zuverlässige Stromübertragung konzipiert und unterstützt Nennströme, die für viele Anwendungen im Bereich der industriellen Elektronik und Stromversorgung ausreichend sind. Die genaue Strombelastbarkeit hängt von den Umgebungsbedingungen und der korrekten Dimensionierung der Leiterbahn auf der Platine ab, aber die Konstruktion ist auf Leistung ausgelegt.
Welche Materialien werden für die CTB9359-3 Stiftleiste verwendet?
Das Gehäuse besteht typischerweise aus einem hochtemperaturfesten, flammhemmenden Kunststoff wie PA66 oder PBT, der UL94V-0 zertifiziert ist. Die Kontakte sind aus einer robusten Kupferlegierung gefertigt und mit einer leitfähigen und korrosionsbeständigen Oberflächenveredelung, wie Zinn oder Nickel, versehen. Diese Materialauswahl gewährleistet Langlebigkeit, Sicherheit und Zuverlässigkeit.
Kann die CTB9359-3 Stiftleiste auch in rauen Umgebungsbedingungen eingesetzt werden?
Aufgrund der hochwertigen Materialien, des breiten Betriebstemperaturbereichs (typischerweise -40°C bis +105°C) und der robusten Konstruktion ist die CTB9359-3 Stiftleiste für den Einsatz in vielen anspruchsvollen Umgebungen geeignet. Die genaue Eignung hängt von den spezifischen Umwelteinflüssen wie Feuchtigkeit, Staub oder chemischer Exposition ab, aber die grundlegenden Eigenschaften bieten eine gute Basis für Zuverlässigkeit.
Wie wird die CTB9359-3 Stiftleiste auf der Leiterplatte befestigt?
Die CTB9359-3 Stiftleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Das bedeutet, die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Rückseite verlötet, um eine mechanisch stabile und elektrisch leitfähige Verbindung zu gewährleisten. Dies ist ein bewährtes und zuverlässiges Befestigungsverfahren.
Ist die CTB9359-3 Stiftleiste RoHS-konform?
Ja, wie bei allen modernen elektronischen Bauteilen, die wir bei Lan.de anbieten, ist auch die CTB9359-3 Stiftleiste RoHS-konform. Dies bedeutet, dass sie frei von schädlichen Substanzen wie Blei, Quecksilber und Cadmium ist und somit den geltenden Umwelt- und Gesundheitsrichtlinien entspricht.
