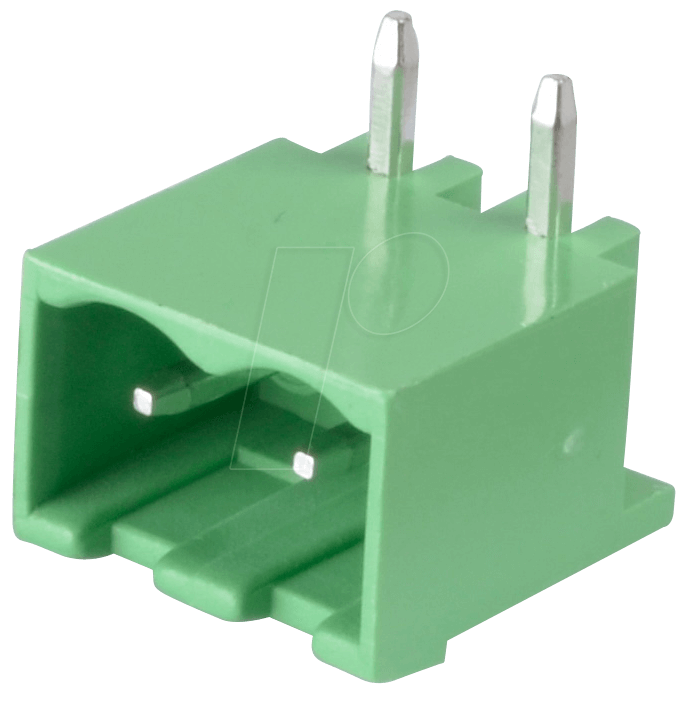

CTB9359-2 – Stiftleiste – 2-pol, RM 5,08 mm, 90°: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die CTB9359-2 Stiftleiste ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine robuste und präzise Steckverbindung für ihre elektronischen Schaltungen benötigen. Sie löst das Problem der sicheren und standardisierten Signalübertragung, indem sie eine zuverlässige Verbindung zwischen Leiterplatten und externen Komponenten oder Kabeln gewährleistet, besonders in Anwendungen, die eine 90°-Ausrichtung erfordern.
Überragende Konnektivität und Designintegrität
Im Vergleich zu einfacheren oder weniger spezifizierten Steckverbindern zeichnet sich die CTB9359-2 durch ihre herausragende Verarbeitungsqualität und spezifischen technischen Merkmale aus. Der Rastermaß von 5,08 mm ermöglicht eine kompakte, aber dennoch gut handhabbare Bestückung, während die 90°-Ausrichtung die Montage in beengten Gehäusen oder bei vertikaler Platinenorientierung vereinfacht. Diese Stiftleiste ist konzipiert, um eine sichere und langzeitstabile elektrische Verbindung zu bieten, die auch unter anspruchsvollen Bedingungen Bestand hat.
Konstruktionsmerkmale und Materialqualität
Die CTB9359-2 Stiftleiste ist aus hochwertigen Materialien gefertigt, die Langlebigkeit und exzellente elektrische Eigenschaften garantieren. Der Sockel besteht in der Regel aus einem thermoplastischen Kunststoff mit hoher Temperaturbeständigkeit und guter mechanischer Festigkeit, oft Polyamid (PA) oder PBT. Die Kontakte sind typischerweise aus Messing oder einer Kupferlegierung gefertigt und für optimale Leitfähigkeit und Korrosionsbeständigkeit mit einer Zin oder einer Nickel-Gold-Beschichtung versehen. Die 90°-Bauform mit angeformten Befestigungsösen oder Schraubklemmen (je nach spezifischer Ausführung) ermöglicht eine stabile mechanische Fixierung auf der Platine, was Vibrationen entgegenwirkt und die Zuverlässigkeit der elektrischen Verbindung erhöht.
Vorteile der CTB9359-2 Stiftleiste
- Präzise Signalübertragung: Das definierte Rastermaß von 5,08 mm minimiert Fehlanbindungen und gewährleistet eine exakte Signalzuordnung.
- Optimale Platznutzung: Die 90°-Bauform ermöglicht eine effiziente Raumnutzung auf der Leiterplatte und in Gehäusen.
- Robustheit und Langlebigkeit: Hochwertige Materialien und eine solide Konstruktion sichern eine lange Lebensdauer, auch bei häufigem Stecken und Ziehen.
- Sichere mechanische Befestigung: Die integrierten Befestigungsmöglichkeiten sorgen für einen festen Sitz und verhindern ungewollte Bewegungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Elektronikgeräten, von industriellen Steuerungen bis hin zu Consumer-Elektronik.
- Standardkonformität: Erfüllt gängige Industriestandards für Steckverbinder, was die Kompatibilität mit anderen Bauteilen gewährleistet.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste |
| Modellbezeichnung | CTB9359-2 |
| Anzahl der Pole | 2 |
| Rastermaß (RM) | 5,08 mm |
| Ausrichtung | 90° (rechtwinklig) |
| Kontaktmaterial (typisch) | Messing/Kupferlegierung mit Zin- oder NiAu-Beschichtung |
| Gehäusematerial (typisch) | Hochtemperatur-thermoplast, z.B. PA, PBT |
| Nennstrom (typisch) | Bis zu 10 A (abhängig von der genauen Spezifikation und den Anschlussdrähten) |
| Nennspannung (typisch) | Bis zu 250 V (abhängig von der genauen Spezifikation und den Anschlussdrähten) |
| Temperaturbereich | Von -40°C bis +105°C (typisch, abhängig vom Gehäusematerial) |
| Montageart | Durchsteckmontage (THT) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC |
| Anwendungsumgebung | Geeignet für industrielle Umgebungen, Automatisierungstechnik, Messtechnik und anspruchsvolle Consumer-Anwendungen. |
Einsatzbereiche und Anwendungsbeispiele
Die CTB9359-2 Stiftleiste findet breite Anwendung in verschiedenen Sektoren der Elektronikindustrie. In der Automatisierungstechnik dient sie als zuverlässige Schnittstelle für Sensoren, Aktoren und Steuerungseinheiten, wo ihre robuste Konstruktion und die 90°-Ausrichtung die Verkabelung in Schaltschränken und Anlagen vereinfachen. Im Bereich der Messtechnik ermöglicht sie den einfachen Anschluss von Messsonden und Prüfgeräten, wobei die präzise Pinbelegung eine fehlerfreie Datenerfassung sicherstellt. Auch in der Industriellen Stromversorgung und bei der Signalübertragung von Steuergeräten zu externen Komponenten, wie Motoren oder Anzeigen, spielt sie eine wichtige Rolle. Für Entwickler von Prototypen und Kleinserien bietet sie eine kosteneffiziente und gleichzeitig qualitativ hochwertige Lösung zur Erstellung modularer Systeme.
Häufig gestellte Fragen zu CTB9359-2 – Stiftleiste – 2-pol, RM 5,08 mm, 90°
Was bedeutet „Rastermaß 5,08 mm“?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Stiftleiste an. Ein Rastermaß von 5,08 mm ist ein gängiger Industriestandard, der eine gute Balance zwischen Bauteildichte und mechanischer Handhabbarkeit bietet.
Ist die Stiftleiste für hohe Ströme und Spannungen geeignet?
Die CTB9359-2 ist typischerweise für Nennströme bis zu 10 A und Nennspannungen bis zu 250 V ausgelegt. Diese Werte können jedoch je nach genauer Spezifikation des Herstellers und den angeschlossenen Kabeln variieren. Für kritische Anwendungen sollten die exakten Datenblätter konsultiert werden.
Welche Vorteile bietet die 90°-Ausrichtung?
Die 90°-Ausrichtung ermöglicht es, die Leiterplatte oder die Stiftleiste rechtwinklig zur Hauptachse zu montieren. Dies ist besonders nützlich in Anwendungen mit begrenztem Bauraum, wie beispielsweise in flachen Gehäusen oder bei vertikaler Montage von Komponenten.
Ist die CTB9359-2 mit anderen Steckverbindern kompatibel?
Aufgrund des standardisierten Rastermaßes von 5,08 mm ist die CTB9359-2 mit vielen Buchsenleisten und anderen Bauteilen kompatibel, die ebenfalls dieses Rastermaß aufweisen. Es ist jedoch ratsam, die genauen Spezifikationen der zu verbindenden Gegenstücke zu prüfen.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Stiftleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet. Viele Modelle verfügen zudem über zusätzliche Befestigungsösen oder Schraubklemmen zur mechanischen Stabilisierung.
Welche Temperaturen kann die Stiftleiste aushalten?
Der typische Temperaturbereich für diese Art von Stiftleisten liegt zwischen -40°C und +105°C. Dies gewährleistet einen zuverlässigen Betrieb auch in Umgebungen mit wechselnden Temperaturen.
Ist die Beschichtung der Kontakte wichtig?
Ja, die Beschichtung der Kontakte, oft mit Zinn oder einer Kombination aus Nickel und Gold, ist entscheidend für die Leitfähigkeit und die Korrosionsbeständigkeit. Sie schützt die Kontakte vor Oxidation und gewährleistet über die gesamte Lebensdauer eine stabile elektrische Verbindung.
