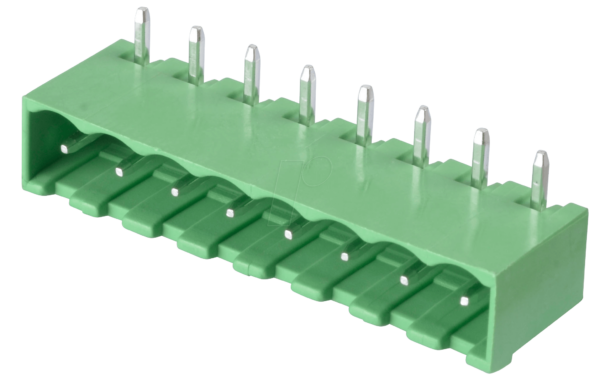

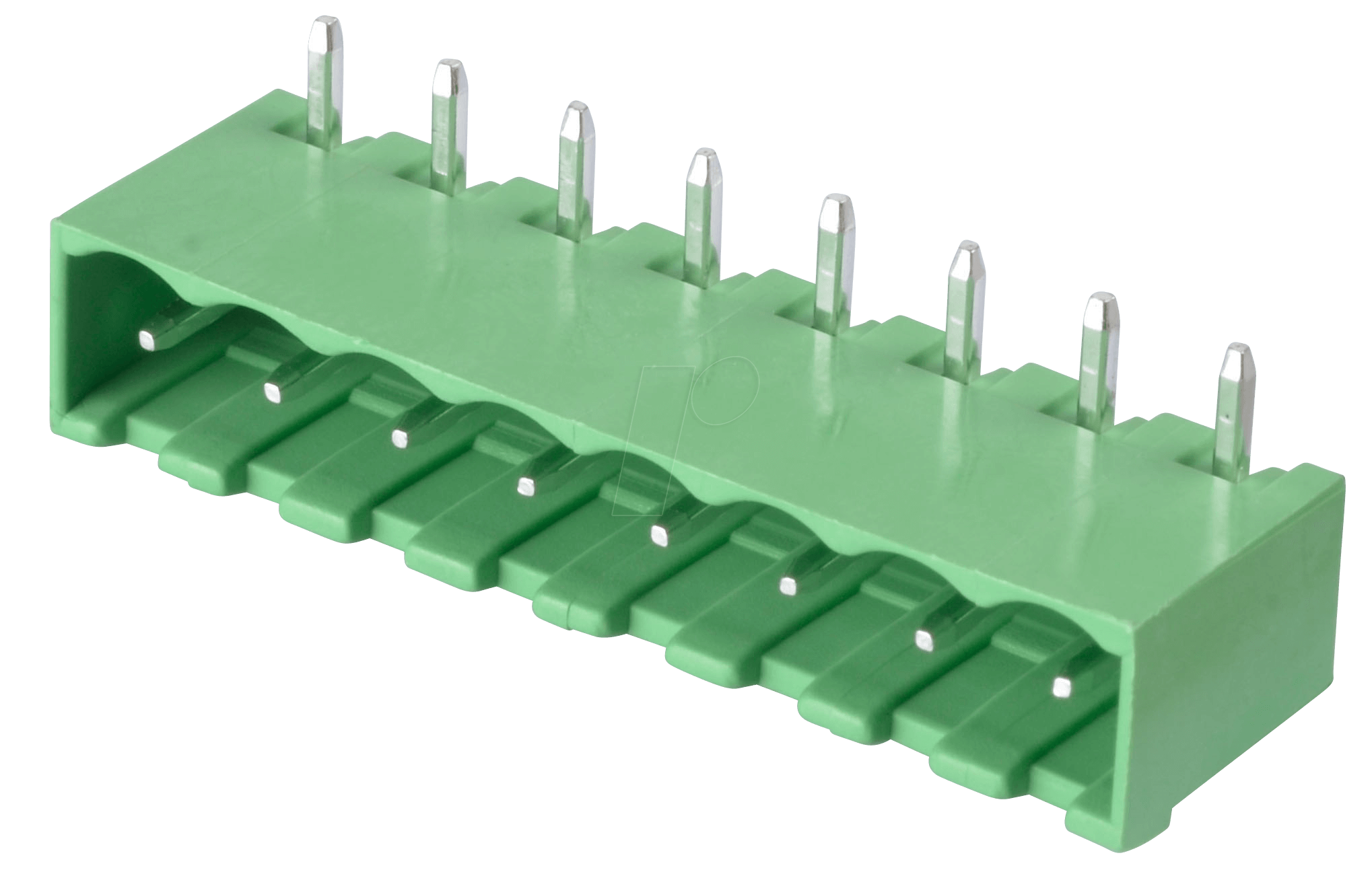

CTB9352-8 – Die präzise Stiftleiste für anspruchsvolle Verbindungen
Für Entwickler, Elektronik-Bastler und professionelle Anwender, die eine zuverlässige und fehlerfreie Signalübertragung benötigen, bietet die CTB9352-8 Stiftleiste die optimale Lösung. Diese 8-polige Stiftleiste mit einem Rastermaß von 5 mm und einer 90°-Ausrichtung ermöglicht eine stabile und geordnete elektrische Verbindung in einer Vielzahl von elektronischen Anwendungen, wo Präzision und Langlebigkeit entscheidend sind.
Maximale Anschlussdichte und Orientierungsvielfalt
Die CTB9352-8 zeichnet sich durch ihre kompakte Bauweise aus, die eine hohe Anschlussdichte auf kleinstem Raum ermöglicht. Mit 8 Polen pro Leiste und einem Rastermaß von exakt 5 mm ist eine präzise Pinbelegung gewährleistet, was insbesondere in komplexen Schaltungen von unschätzbarem Wert ist. Die 90°-Bauform ist ideal für Anwendungen, bei denen eine vertikale Anbindung an eine Leiterplatte erforderlich ist oder eine platzsparende Anordnung von Komponenten im Gehäuse angestrebt wird. Dies erleichtert das Layout von Platinen und die Integration in Gehäusesysteme erheblich.
Hervorragende elektrische und mechanische Eigenschaften
Die Auswahl hochwertiger Materialien und eine präzise Fertigung sind die Grundpfeiler für die überragende Performance der CTB9352-8. Die Stifte bestehen aus einer leitfähigen Legierung, die eine optimale Stromübertragung bei gleichzeitig geringem Übergangswiderstand gewährleistet. Die robuste Gehäusekonstruktion aus widerstandsfähigem Kunststoff schützt die Kontakte vor mechanischer Beanspruchung und Umwelteinflüssen wie Staub und Feuchtigkeit. Diese Langlebigkeit macht die CTB9352-8 zur idealen Wahl für professionelle Projekte, die eine dauerhafte und zuverlässige Funktion erfordern.
Konstruktionsmerkmale für höchste Zuverlässigkeit
Jedes Detail der CTB9352-8 ist auf maximale Zuverlässigkeit und einfache Handhabung ausgelegt. Die präzise gefertigten Stifte garantieren eine sichere und spielfreie Verbindung mit passenden Buchsenleisten oder anderen Steckverbindern. Die 90°-Ausrichtung ist nicht nur platzsparend, sondern erleichtert auch das Lötverhalten auf der Leiterplatte. Dies reduziert die Gefahr von Lötbrücken und vereinfacht den Montageprozess, was sich positiv auf die Produktionskosten und die Fehlerquote auswirkt.
Anwendungsbereiche der CTB9352-8
Die Vielseitigkeit der CTB9352-8 Stiftleiste eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Sie ist prädestiniert für:
- Leiterplattenanschlüsse: Als robuste Schnittstelle für die externe Anbindung von Modulen oder Geräten.
- Signalverteilung: Zur geordneten Weiterleitung von digitalen und analogen Signalen in komplexen Schaltungen.
- Prototypenentwicklung: Ermöglicht flexible und wiederholbare Verbindungen bei der Erstellung von Mustern und Prototypen.
- Industrielle Automatisierung: In Steuerungs- und Regelungstechnik, wo Zuverlässigkeit unter anspruchsvollen Bedingungen gefragt ist.
- Mess- und Prüftechnik: Zur stabilen Verbindung von Messgeräten mit Testobjekten.
- Embedded Systems: Für die Integration von Sensoren, Aktoren und Kommunikationsmodulen.
Technische Spezifikationen und Materialgüte
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | CTB9352-8 – Stiftleiste |
| Polanzahl | 8 |
| Rastermaß (RM) | 5 mm |
| Ausrichtung | 90° (Vertikal) |
| Gehäusematerial | Hochleistungskunststoff (typischerweise PBT oder PA, für Hitzebeständigkeit und mechanische Stabilität) |
| Kontaktmaterial | Hochleitfähige Metalllegierung (z.B. Messing mit Oberflächenveredelung wie Verzinnung oder Vergoldung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolationsspannung | Geeignet für Standard-Elektronikanwendungen, typischerweise im Bereich von 250V AC/DC (spezifische Werte können je nach Hersteller leicht variieren und sollten dem Datenblatt entnommen werden). |
| Temperaturbereich | Standard-Betriebstemperaturen von -40°C bis +85°C, für erweiterte Anwendungen auch bis +125°C möglich, je nach Gehäusematerial. |
| Anschlussart | Lötanschluss für Leiterplattenmontage |
| Schutzart | Ungeschützt (direkter Kontakt der Stifte). Schutz vor Umwelteinflüssen durch Gehäuse. |
Qualität und Präzision aus dem Hause Lan.de
Bei Lan.de verstehen wir die Anforderungen moderner Elektronikprojekte. Die CTB9352-8 Stiftleiste repräsentiert unser Engagement für Qualität und Präzision. Jede Leiste wird nach strengen Qualitätsstandards gefertigt, um eine durchgängig hohe Performance zu gewährleisten. Vertrauen Sie auf unsere Expertise, um Ihre Projekte mit zuverlässigen Komponenten auszustatten.
FAQ – Häufig gestellte Fragen zu CTB9352-8 – Stiftleiste – 8-pol, RM 5 mm, 90°
Kann ich die CTB9352-8 Stiftleiste mit jeder Buchsenleiste verwenden?
Die CTB9352-8 Stiftleiste ist primär für die Verwendung mit Buchsenleisten konzipiert, die das gleiche Rastermaß von 5 mm aufweisen. Für eine optimale und sichere Verbindung stellen Sie bitte sicher, dass die Buchsenleiste ebenfalls über 8 Pole verfügt und das kompatible Kontaktmaß besitzt.
Welche Löttemperatur und welche Löttechnik werden für die CTB9352-8 empfohlen?
Für das Löten der CTB9352-8 Stiftleiste auf Leiterplatten empfehlen wir Standard-Löttemperaturen für bleifreie Lote, typischerweise im Bereich von 230°C bis 260°C. Die Lötzeit sollte kurz gehalten werden, um eine Überhitzung des Kunststoffgehäuses zu vermeiden. Eine Wellenlötung oder Handlötung unter Berücksichtigung der Prozessparameter ist hierbei üblich.
Wie gewährleistet die 90°-Bauform Vorteile in Bezug auf Platzersparnis?
Die 90°-Ausrichtung ermöglicht die Montage der Stiftleiste vertikal zur Leiterplatte. Dies bedeutet, dass sie in die Höhe ragt anstatt horizontal Platz auf der Platinenoberfläche einzunehmen. Dadurch können Sie Leiterplatten dichter packen oder Komponenten im Gehäuse besser anordnen, was insbesondere bei kompakten Geräten einen erheblichen Vorteil darstellt.
Ist das Material der CTB9352-8 Stiftleiste resistent gegen gängige Lösungsmittel in der Elektronikfertigung?
Die Gehäuse der CTB9352-8 Stiftleiste sind in der Regel aus Hochleistungskunststoffen wie PBT oder PA gefertigt. Diese Materialien bieten eine gute Beständigkeit gegenüber vielen gängigen Lösungsmitteln und Reinigern, die in der Elektronikfertigung eingesetzt werden. Für spezifische Anwendungen oder bei Verwendung aggressiver Chemikalien ist es ratsam, das Datenblatt des Herstellers zu konsultieren.
Wie viele Pins sind insgesamt in der CTB9352-8 Stiftleiste vorhanden?
Die CTB9352-8 Stiftleiste verfügt über insgesamt 8 Pins, die in einer einzigen Reihe angeordnet sind. Dies ermöglicht eine klare und strukturierte Signalverbindung.
Bietet die Stiftleiste Schutz gegen elektrostatische Entladung (ESD)?
Die CTB9352-8 Stiftleiste selbst bietet keinen expliziten ESD-Schutz. Die empfindlichen elektronischen Komponenten, die über diese Leiste verbunden werden, sollten jedoch mit entsprechenden ESD-Schutzmaßnahmen während des Handlings und der Montage behandelt werden. Die Leiste dient lediglich als mechanische und elektrische Schnittstelle.
Für welche Leiterplattendicken ist die CTB9352-8 Stiftleiste ausgelegt?
Die Stiftleiste ist für die Montage auf Standard-Leiterplattendicken ausgelegt, typischerweise im Bereich von 1,0 mm bis 2,0 mm. Die Länge der Lötstifte ist so gewählt, dass eine sichere Verbindung mit den Leiterbahnen gewährleistet ist.
