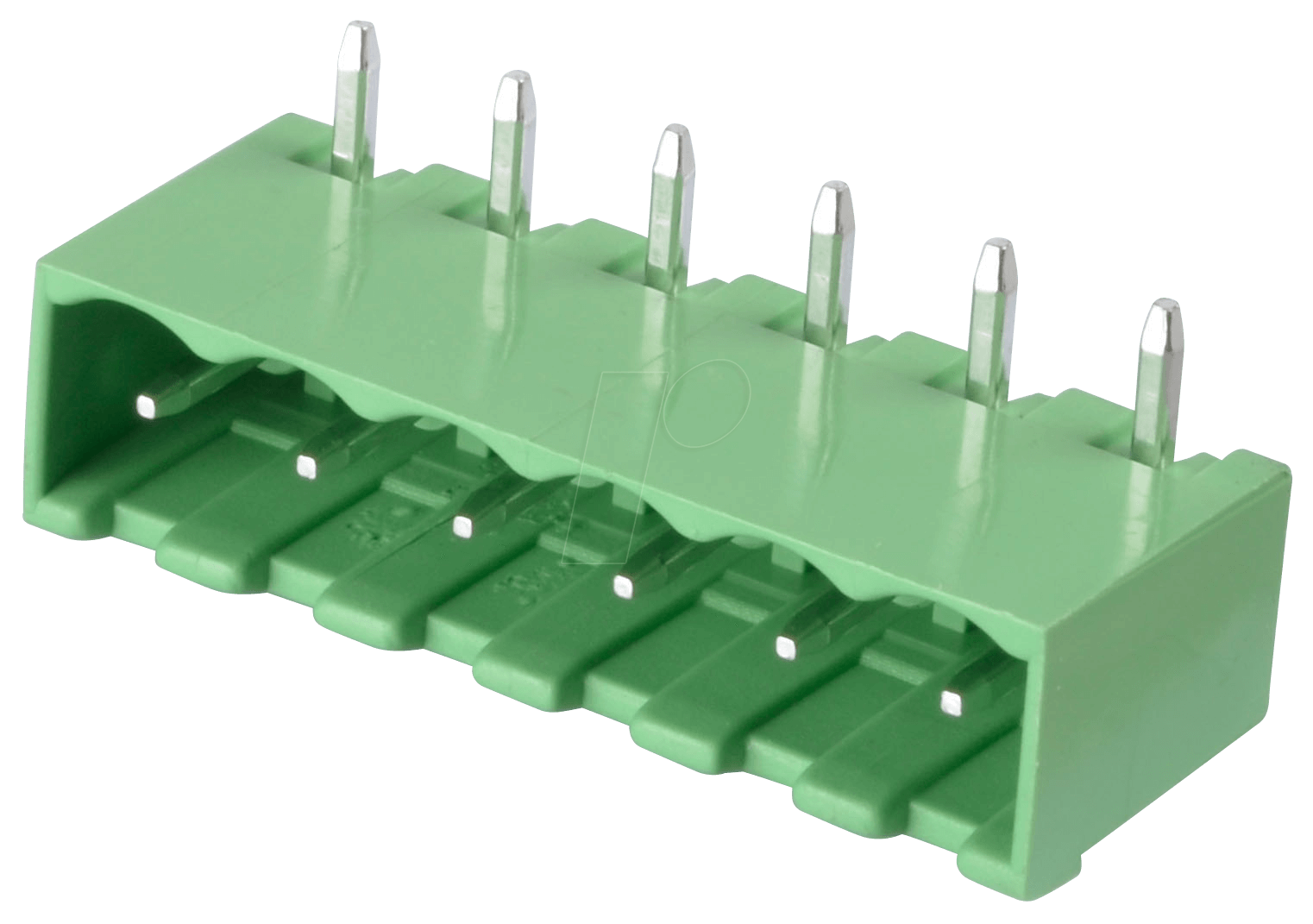

Entdecken Sie die CTB9352-6 – Ihre zuverlässige 6-polige Stiftleiste für präzise Verbindungen
Die CTB9352-6 Stiftleiste mit 6 Polen und einem Rastermaß von 5 mm im 90°-Winkel ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die robuste und sichere elektrische Verbindungen in ihren Projekten realisieren möchten. Diese Stiftleiste adressiert die Notwendigkeit einer standardisierten, fehlersicheren Schnittstelle, die sowohl Signal- als auch Stromübertragung ermöglicht und gleichzeitig eine platzsparende Montage auf Leiterplatten erlaubt.
Warum CTB9352-6 die überlegene Wahl ist
Im Gegensatz zu einfacheren Steckverbindungen oder ungeschützten Lötstellen bietet die CTB9352-6 eine definierte mechanische und elektrische Schnittstelle. Die 90°-Ausrichtung optimiert die Raumnutzung auf der Platine, während das Rastermaß von 5 mm eine breite Kompatibilität mit anderen Standardkomponenten und Kabeln sicherstellt. Die 6-polige Ausführung ermöglicht die gleichzeitige Verbindung mehrerer Signale oder Leitungen, was die Effizienz in komplexen Schaltungen erhöht und die Fehleranfälligkeit durch vereinfachte Verdrahtung reduziert. Die robuste Bauweise und die hochwertigen Materialien garantieren Langlebigkeit und zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen. Dies macht die CTB9352-6 zur überlegenen Wahl gegenüber improvisierten Lösungen oder minderwertigen Alternativen.
Technische Spezifikationen und herausragende Merkmale
Die CTB9352-6 Stiftleiste zeichnet sich durch eine präzise Fertigung und die Verwendung hochwertiger Materialien aus, die auf Langlebigkeit und zuverlässige elektrische Performance ausgelegt sind.
- 6 Pole: Bietet ausreichend Anschlusspunkte für komplexe Signalübertragungen oder Stromversorgungen in einem kompakten Format.
- Rastermaß 5 mm: Ein gängiges Industriestandardmaß, das eine hohe Kompatibilität mit einer Vielzahl von Steckverbindern und Kabeln gewährleistet und die Entwicklung erleichtert.
- 90° Winkel: Ermöglicht eine platzsparende Montage auf der Leiterplatte und optimiert die Verkabelungsorganisation, insbesondere in Gehäusen mit begrenztem Platz.
- Hochwertige Kontaktmaterialien: Sorgen für geringe Übergangswiderstände und eine exzellente Leitfähigkeit, was für stabile Signalintegrität unerlässlich ist.
- Robuste Gehäusekonstruktion: Das Gehäuse schützt die Kontakte vor mechanischer Beschädigung und Umwelteinflüssen und sorgt für eine sichere Verriegelung der verbundenen Steckverbinder.
- Lötfähigkeit: Die Stiftleiste ist für gängige Lötverfahren optimiert, was eine einfache und sichere Integration in bestehende Schaltungsdesigns ermöglicht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der CTB9352-6 Stiftleiste eröffnet eine breite Palette von Einsatzmöglichkeiten in verschiedenen Technologiebereichen. Ihre Robustheit und Zuverlässigkeit machen sie zur bevorzugten Wahl für anspruchsvolle Anwendungen.
- Industrielle Automatisierung: Perfekt geeignet für die Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen. Die 90°-Ausrichtung ist hierbei besonders vorteilhaft für die Verdrahtung in Schaltschränken.
- Embedded Systems und Prototyping: Eine Standardkomponente für Entwickler von eingebetteten Systemen, die eine modulare und leicht austauschbare Verbindungslösung benötigen. Ideal für die Anbindung von Peripheriegeräten an Mikrocontroller-Platinen.
- Audio- und Videotechnik: Geeignet für Signalübertragungen in professionellen Audio-Setups, Broadcasting-Equipment oder kundenspezifischen AV-Lösungen, wo Signalintegrität von höchster Bedeutung ist.
- Prüf- und Messtechnik: Die präzise Ausführung und die zuverlässige Kontaktierung machen sie zur idealen Wahl für den Anschluss von Messgeräten oder Prüfaufbauten, bei denen genaue und reproduzierbare Messergebnisse erzielt werden müssen.
- Telekommunikation: Einsatz in Geräten für die Datenübertragung und Netzwerktechnik, wo stabile Verbindungen für eine unterbrechungsfreie Kommunikation unerlässlich sind.
- Medizintechnik: In Geräten, bei denen Zuverlässigkeit und Sicherheit oberste Priorität haben, kann die CTB9352-6 für die Verbindung von internen Modulen oder externen Schnittstellen verwendet werden.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | CTB9352-6 – Stiftleiste |
| Polanzahl | 6 |
| Rastermaß (RM) | 5 mm |
| Anschlusswinkel | 90° |
| Material der Kontakte | Hochleitfähiges Metall (z.B. Messinglegierung mit Oberflächenveredelung für Korrosionsbeständigkeit und geringen Übergangswiderstand) |
| Material des Gehäuses | Hochtemperatur-Kunststoff (z.B. PBT oder PA), flammhemmend und isolierend, für mechanische Stabilität und Schutz. |
| Max. Strombelastbarkeit | Typischerweise im Bereich von 2A bis 5A pro Kontakt, abhängig von der Leiterbahnbreite und Umgebungstemperatur auf der Leiterplatte. |
| Max. Spannungsfestigkeit | Mindestens 250V AC/DC, ausreichend für die meisten industriellen und kommerziellen Anwendungen. |
| Temperaturbereich | Betriebstemperatur von -40°C bis +105°C, gewährleistet Funktion unter wechselnden Umgebungsbedingungen. |
| Montageart | Durchsteckmontage (Through-Hole), Lötverbindung auf der Leiterplatte. |
| Schutzart (im gesteckten Zustand) | Bietet Schutz gegen unbeabsichtigte Berührung der stromführenden Teile durch das Gehäuse. |
Häufig gestellte Fragen zu CTB9352-6 – Stiftleiste – 6-pol, RM 5 mm, 90°
Was ist das Hauptanwendungsgebiet der CTB9352-6 Stiftleiste?
Die CTB9352-6 Stiftleiste eignet sich hervorragend für die sichere und zuverlässige elektrische Verbindung von Komponenten auf Leiterplatten, insbesondere dort, wo eine 90°-Ausrichtung zur Platzoptimierung und eine standardisierte Schnittstelle benötigt wird. Dies umfasst Bereiche wie industrielle Automatisierung, Embedded Systems, Prototyping und Prüftechnik.
Ist diese Stiftleiste für hohe Stromstärken geeignet?
Die CTB9352-6 ist für typische Signalübertragungen und moderate Stromanwendungen konzipiert. Die genaue maximale Strombelastbarkeit pro Kontakt liegt in der Regel im Bereich von 2A bis 5A, abhängig von der Auslegung der Leiterbahnen und der thermischen Umgebung. Für sehr hohe Stromanforderungen sind gegebenenfalls spezifischere Lösungen zu prüfen.
Welche Art von Steckverbindern kann ich mit der CTB9352-6 kombinieren?
Aufgrund des Rastermaßes von 5 mm ist die CTB9352-6 kompatibel mit einer Vielzahl von Buchsenleisten und Kabelsteckern, die ebenfalls ein Rastermaß von 5 mm aufweisen und für 90°-Anwendungen ausgelegt sind. Dies ermöglicht eine hohe Flexibilität bei der Auswahl von Gegenstücken.
Ist die CTB9352-6 Stiftleiste temperaturresistent?
Ja, die Stiftleiste ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C. Das Gehäusematerial aus Hochtemperatur-Kunststoff trägt zur Stabilität und Zuverlässigkeit auch bei erhöhten Betriebstemperaturen bei.
Wie wird die CTB9352-6 auf der Leiterplatte montiert?
Die Montage erfolgt mittels Durchsteckmontage (Through-Hole). Die Pins werden durch die entsprechenden Bohrungen auf der Leiterplatte geführt und anschließend verlötet, um eine dauerhafte und elektrisch leitfähige Verbindung zu gewährleisten.
Bietet die CTB9352-6 Schutz vor Umwelteinflüssen?
Das Gehäuse der Stiftleiste schützt die Kontakte vor mechanischer Beschädigung und vor unbeabsichtigter Berührung im gesteckten Zustand. Für spezifische Schutzarten wie IP-Schutz vor Staub und Feuchtigkeit sind zusätzliche Maßnahmen oder Gehäuselösungen erforderlich.
Welche Vorteile bietet die 90°-Bauform gegenüber einer 180°-Bauform?
Die 90°-Bauform ermöglicht eine platzsparende und oft übersichtlichere Verdrahtung auf der Leiterplatte und im Gehäuse. Sie ist besonders vorteilhaft, wenn die Verbindungen parallel zur Oberfläche der Platine verlaufen sollen oder um den verfügbaren Bauraum in Gehäusen optimal zu nutzen.
