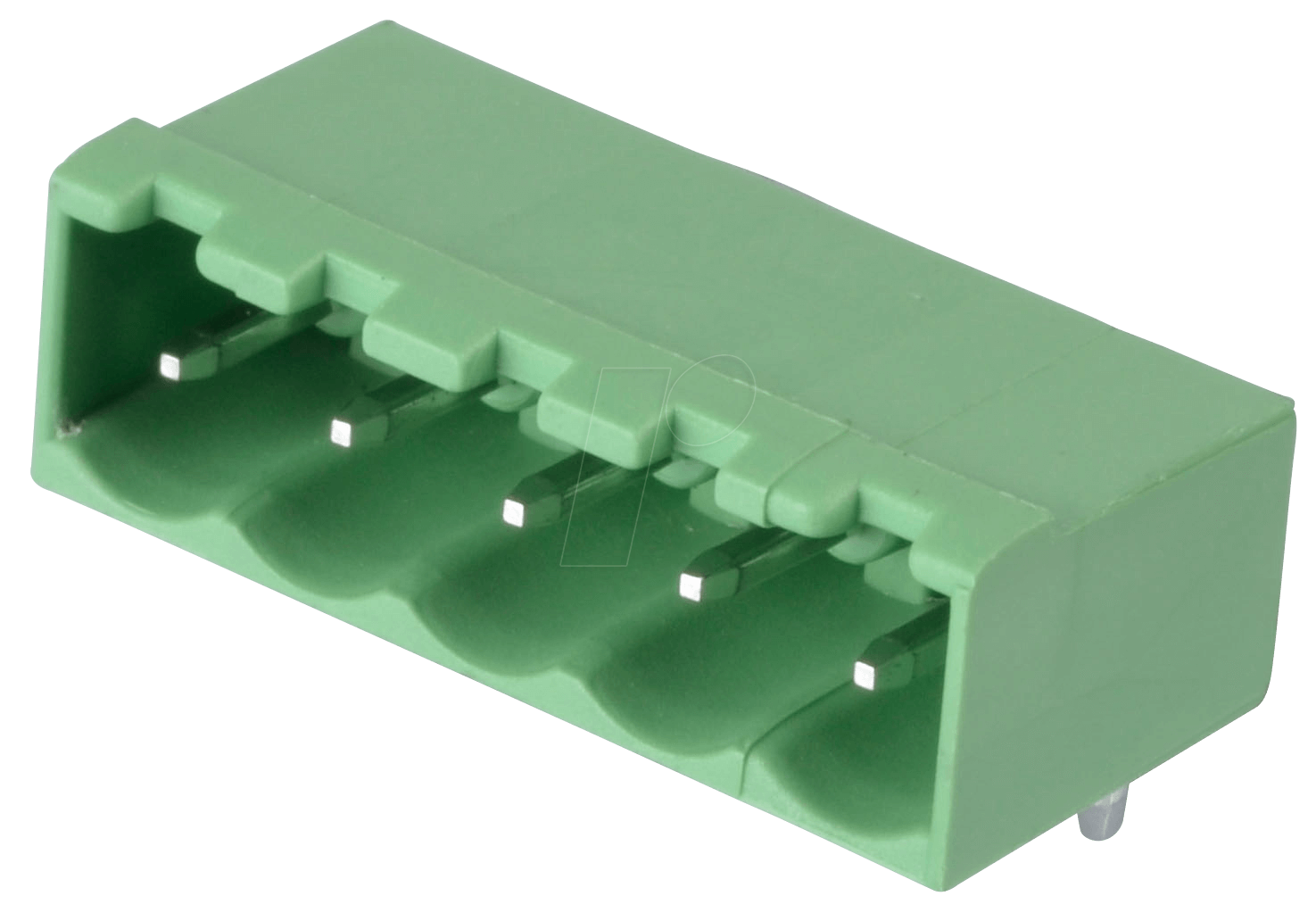

CTB9352-5 – Stiftleiste – 5-pol, RM 5 mm, 90°: Präzise Verbindungen für Ihre Elektronikprojekte
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur Verdrahtung und Verbindung von elektronischen Komponenten in Ihren Projekten? Die CTB9352-5 Stiftleiste ist die ideale Wahl für Ingenieure, Maker und Hobbyisten, die eine stabile und sichere Schnittstelle für ihre Leiterplatten benötigen. Sie löst das Problem ineffizienter oder unsicherer Verbindungen, indem sie eine standardisierte und robuste Steckverbindung bietet, die speziell für anspruchsvolle Anwendungen entwickelt wurde.
Technische Überlegenheit und Anwendungsflexibilität
Die CTB9352-5 Stiftleiste zeichnet sich durch ihre technische Raffinesse und die daraus resultierende überlegene Leistung im Vergleich zu einfacheren Verbindungselementen aus. Ihre Konstruktion ist auf Langlebigkeit und maximale Signalintegrität ausgelegt, was sie zur ersten Wahl für Profis macht, die keine Kompromisse bei der Zuverlässigkeit eingehen wollen. Die 90°-Ausrichtung ermöglicht eine platzsparende und geordnete Montage auf Leiterplatten, ideal für Umgebungen, in denen jeder Millimeter zählt.
Hauptvorteile der CTB9352-5 Stiftleiste
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, gewährleistet diese Stiftleiste eine dauerhaft sichere und störungsfreie Verbindung, selbst unter mechanischer Belastung.
- Präzise Kontaktierung: Der Rastermaß von 5 mm und die 5-polige Ausführung ermöglichen eine exakte und zuverlässige Signalübertragung zwischen verschiedenen elektronischen Modulen.
- Optimale Montage: Die 90°-Anordnung der Stifte zur Leiterplatte erleichtert die Verdrahtung und das nachfolgende Handling, was den Aufbau komplexer Systeme vereinfacht.
- Hohe Signalintegrität: Das Design minimiert Übergangswiderstände und externe Störeinflüsse, was für die Signalqualität in empfindlichen Schaltungen entscheidend ist.
- Universelle Kompatibilität: Standardisierte Abmessungen und Kontakte machen diese Stiftleiste mit einer breiten Palette von Steckern und Gegenstücken kompatibel, was die Flexibilität in der Anwendung erhöht.
- Einfache Handhabung: Die klare Struktur und die gut zugänglichen Pins vereinfachen das Einstecken und Entfernen von Kabeln erheblich.
- Platzsparende Lösung: Die 90°-Formfaktor ermöglicht eine effiziente Raumnutzung auf der Leiterplatte, was besonders in kompakten Geräten von Vorteil ist.
Detaillierte Spezifikationen und Materialeigenschaften
Die CTB9352-5 Stiftleiste ist ein präzisionsgefertigtes Bauteil, das speziell für die Anforderungen moderner Elektronik entwickelt wurde. Ihre Konstruktion adressiert die Notwendigkeit einer sicheren und zuverlässigen elektrischen Verbindung, die sowohl für Prototypen als auch für die Massenproduktion geeignet ist. Die Wahl der Materialien und die Fertigungstoleranzen sind entscheidend für die Leistungsfähigkeit und Langlebigkeit.
| Eigenschaft | Details |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | CTB9352-5 |
| Anzahl der Pole | 5 |
| Rastermaß (RM) | 5 mm |
| Einbaulage | 90° (senkrecht zur Leiterplatte) |
| Material der Kontakte | Hochwertige Kupferlegierung, galvanisch verzinnt für exzellente Leitfähigkeit und Korrosionsbeständigkeit. Bietet eine niedrige Kontaktimpedanz, die für die Signalintegrität entscheidend ist. |
| Material des Isolierkörpers | Flammhemmendes PBT (Polybutylenterephthalat) oder vergleichbares technisches Polymer. Dieses Material zeichnet sich durch hohe mechanische Festigkeit, thermische Stabilität und elektrische Isolationseigenschaften aus und erfüllt strenge Sicherheitsstandards. |
| Betriebstemperaturbereich | Geeignet für den Einsatz in einem breiten Temperaturbereich von -40°C bis +105°C, was Zuverlässigkeit unter verschiedenen Umgebungsbedingungen gewährleistet. |
| Bemessungsstrom | Typischerweise ausgelegt für Ströme bis zu 3-5 Ampere pro Kontakt bei ordnungsgemäßer Kühlung, abhängig von der spezifischen Anwendung und dem Leiterplattendesign. |
| Bemessungsspannung | Konstruiert für Spannungen bis zu 250V AC/DC, was die Anwendung in einer Vielzahl von Niederspannungs- und mittleren Spannungsumgebungen ermöglicht. |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) mit Lötanschluss auf der Leiterplatte, was eine mechanisch starke und elektrisch stabile Verbindung sicherstellt. |
| Konnektor-System | Teil eines standardisierten Konnektorsystems, das oft mit kompatiblen Gehäusen und Steckern verwendet wird, um eine vollständige elektrische und mechanische Verbindung zu schaffen. |
| Anwendungsbereiche | Ideal für Stromversorgungsanschlüsse, Signalübertragung auf Leiterplatten, Sensorik-Schnittstellen, industrielle Steuerungen, Automatisierungstechnik, Laborelektronik und Hobbyprojekte. |
Anwendungsbereiche und Implementierungsstrategien
Die CTB9352-5 Stiftleiste findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit Anwendung in einer breiten Palette von elektronischen Systemen. Ihre 5-polige Ausführung mit einem Rastermaß von 5 mm ist ein gängiger Standard, der eine einfache Integration in bestehende Designs oder die Entwicklung neuer Schaltungen ermöglicht.
In industriellen Umgebungen wird sie häufig zur Verbindung von Sensoren, Aktoren oder zur Stromversorgung von Modulen eingesetzt. Die 90°-Ausrichtung ist hierbei besonders vorteilhaft, um eine übersichtliche und wartungsfreundliche Verkabelung auf der Rückseite von Schaltschränken oder Geräten zu realisieren. Die robuste Konstruktion aus hochwertigen Materialien gewährleistet auch unter rauen Bedingungen wie Vibrationen oder Temperaturschwankungen eine stabile Funktion.
Für Maker und Hobbyisten bietet die CTB9352-5 eine professionelle Lösung für die Anbindung von Displays, Motortreibern oder externen Modulen an ihre Mikrocontroller-Projekte. Die einfache Handhabung durch die Durchsteckmontage auf der Leiterplatte erfordert keine speziellen Werkzeuge, abgesehen vom Lötkolben, und ermöglicht schnelle Iterationen im Prototypenbau. Die Signalintegrität, die durch die präzise Fertigung und die qualitativen Materialien gewährleistet wird, ist entscheidend, wenn es um die zuverlässige Übertragung von Daten oder Steuersignalen geht.
Die Kompatibilität mit verschiedenen Steckergehäusen und Buchsenleisten macht die CTB9352-5 zu einer flexiblen Komponente, die sich nahtlos in nahezu jedes elektronische Design integrieren lässt. Sie ist eine essenzielle Komponente für alle, die Wert auf Qualität, Langlebigkeit und präzise elektrische Verbindungen legen.
Häufig gestellte Fragen zu CTB9352-5 – Stiftleiste – 5-pol, RM 5 mm, 90°
Was sind die Hauptanwendungsgebiete der CTB9352-5 Stiftleiste?
Die CTB9352-5 Stiftleiste eignet sich hervorragend für die Stromversorgung, Signalübertragung, zur Anbindung von Sensoren und Aktoren sowie für allgemeine Verbindungszwecke auf Leiterplatten in Industrie, Automatisierung, Labortechnik und im Bereich der Elektronikentwicklung und des Maker-Umfelds.
Welche Vorteile bietet die 90°-Ausrichtung der Stiftleiste?
Die 90°-Ausrichtung ermöglicht eine platzsparende und übersichtliche Montage auf der Leiterplatte, erleichtert die Kabelzuführung und -organisation und sorgt für eine effiziente Nutzung des verfügbaren Raumes, insbesondere in kompakten Geräten oder bei vertikaler Montage.
Ist die CTB9352-5 Stiftleiste mit anderen Steckertypen kompatibel?
Ja, die Stiftleiste ist Teil eines standardisierten Konnektorsystems. Sie ist mit einer Vielzahl von kompatiblen Buchsenleisten und Steckgehäusen mit einem Rastermaß von 5 mm kompatibel, was eine hohe Flexibilität bei der Auswahl von Gegenstücken gewährleistet.
Welche Belastbarkeit (Strom und Spannung) kann die CTB9352-5 Stiftleiste aufnehmen?
Die Stiftleiste ist typischerweise für Bemessungsströme von 3-5 Ampere pro Kontakt und Bemessungsspannungen von bis zu 250V AC/DC ausgelegt. Die genaue Belastbarkeit hängt von Faktoren wie der Umgebungstemperatur, der Kühlung und der Dauerbelastung ab.
Aus welchen Materialien ist die CTB9352-5 Stiftleiste gefertigt und was bedeutet das für die Haltbarkeit?
Die Kontakte bestehen aus einer hochleitfähigen Kupferlegierung, die galvanisch verzinnt ist, um Korrosion zu verhindern und die Leitfähigkeit zu optimieren. Der Isolierkörper wird aus einem robusten, flammhemmenden technischen Polymer wie PBT gefertigt, was mechanische Stabilität, thermische Beständigkeit und Langlebigkeit unter verschiedenen Umgebungsbedingungen sicherstellt.
Ist die CTB9352-5 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die Verwendung hochwertiger Materialien wie verzinnter Kupferkontakte und flammhemmender Polymere sowie die präzise Fertigung machen die Stiftleiste widerstandsfähig gegenüber Umwelteinflüssen wie Temperaturschwankungen und mechanischen Belastungen, was sie für den Einsatz in anspruchsvollen Anwendungen qualifiziert.
Wie wird die CTB9352-5 Stiftleiste auf der Leiterplatte montiert?
Die Montage erfolgt mittels Durchsteckmontage (THT – Through-Hole Technology). Die Pins werden durch die Bohrlöcher auf der Leiterplatte gesteckt und anschließend verlötet, um eine dauerhafte und elektrisch sowie mechanisch stabile Verbindung zu gewährleisten.
