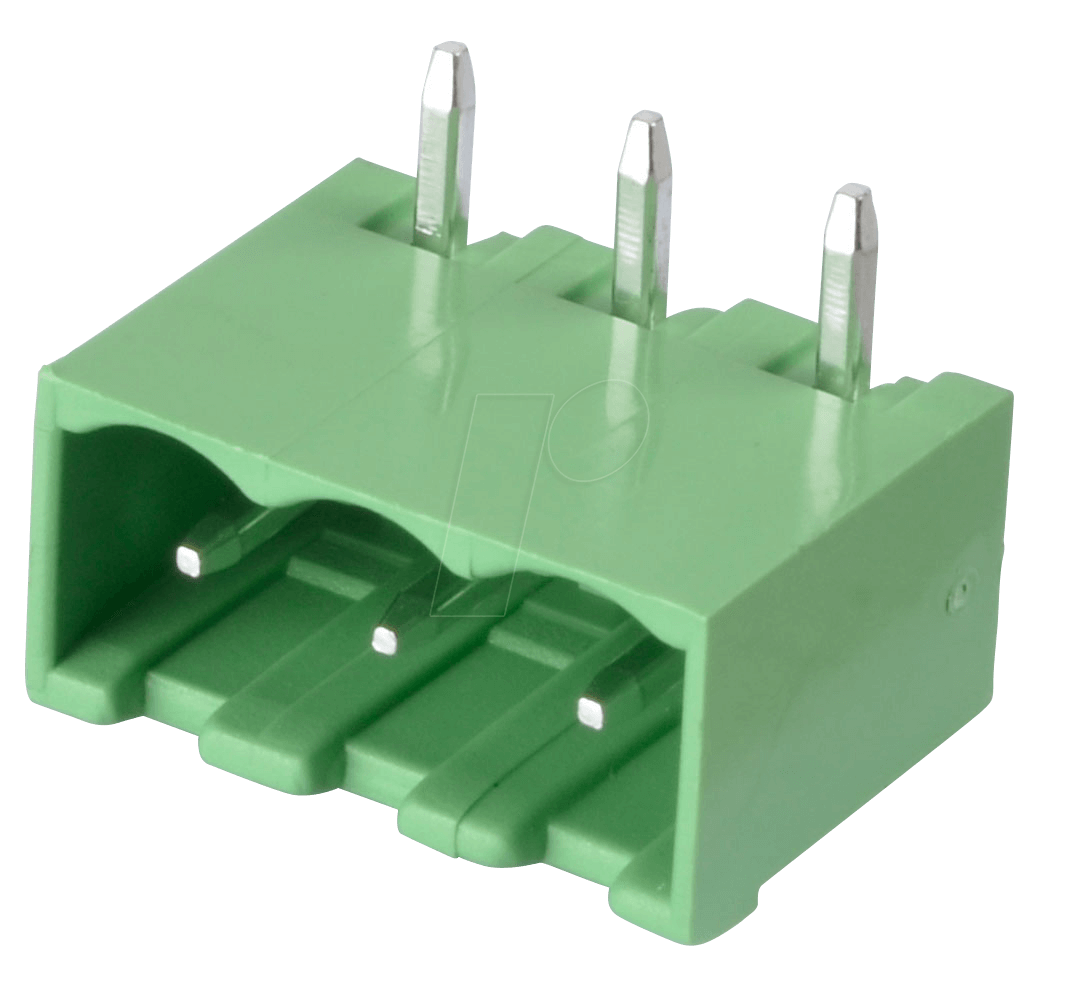

CTB9352-3 – Stiftleiste – 3-pol, RM 5 mm, 90°: Präzision für zuverlässige elektrische Verbindungen
Wenn Sie eine robuste und zuverlässige Lösung für die elektrische Verbindung von Komponenten benötigen, die eine exakte Ausrichtung und sicheren Kontakt erfordert, ist die CTB9352-3 Stiftleiste mit 3 Polen und einem Rastermaß von 5 mm, im 90°-Winkel, die ideale Wahl. Diese Stiftleiste wurde entwickelt, um den Anforderungen in professionellen Elektronikanwendungen gerecht zu werden und eine langlebige sowie störungsfreie Signalübertragung zu gewährleisten.
Optimale Konnektivität und Signalintegrität
Die CTB9352-3 Stiftleiste ist speziell konzipiert, um eine stabile und sichere elektrische Verbindung zu gewährleisten. Durch das präzise Rastermaß von 5 mm und die 90°-Ausrichtung der Kontakte wird eine optimale Platzierung auf Leiterplatten ermöglicht, was wiederum zu einer verbesserten Signalintegrität beiträgt. Dies ist entscheidend für Anwendungen, bei denen Frequenzstabilität und die Vermeidung von Übersprechen oberste Priorität haben.
Konstruktionsmerkmale für Langlebigkeit und Leistung
Die konstruktiven Merkmale der CTB9352-3 Stiftleiste sind auf maximale Leistung und Langlebigkeit ausgelegt. Die robusten Stifte aus hochwertigem Material garantieren einen sicheren Halt und minimieren den Übergangswiderstand, selbst unter anspruchsvollen Betriebsbedingungen. Die 90°-Konfiguration erleichtert die Montage und Verdrahtung in kompakten Gehäusen und ermöglicht eine effiziente Raumnutzung auf der Platine.
Vorteile der CTB9352-3 Stiftleiste
- Präzises Rastermaß: Das RM 5 mm ermöglicht eine exakte Positionierung und Kompatibilität mit Standard-Stecksystemen und Leiterplattenlayouts.
- 90°-Winkel-Design: Optimiert die räumliche Anordnung und erleichtert die Durchkontaktierung und Montage, insbesondere in beengten Verhältnissen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für eine hohe mechanische Stabilität und Langlebigkeit, auch bei häufiger Beanspruchung.
- Zuverlässige elektrische Eigenschaften: Niedriger Übergangswiderstand und hohe Strombelastbarkeit für eine sichere und effiziente Energie- und Signalübertragung.
- Vielseitige Anwendungsmöglichkeiten: Ideal für industrielle Steuerungen, Elektronikgehäuse, Stromversorgungen und allgemeine Verbindungstechnik.
- Einfache Montage: Ermöglicht eine unkomplizierte Einlötung oder Bestückung auf Leiterplatten.
Technische Spezifikationen im Detail
Die CTB9352-3 Stiftleiste repräsentiert eine Synthese aus bewährter Technologie und durchdachtem Design, um den Anforderungen moderner Elektronikprojekte gerecht zu werden. Die Spezifikationen sind auf maximale Zuverlässigkeit und Leistung ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste |
| Artikelnummer | CTB9352-3 |
| Polanzahl | 3 |
| Rastermaß (RM) | 5 mm |
| Anordnung | 90° |
| Kontaktmaterial | Hochleitfähige Legierung mit oberflächenschützender Beschichtung (z.B. verzinnte oder vergoldete Messinglegierung zur Korrosionsbeständigkeit und Kontaktgüte) |
| Isolationsmaterial | Temperaturbeständiger Hochleistungskunststoff (z.B. PA66 oder PBT) für mechanische Stabilität und elektrische Isolation, gekennzeichnet durch hohe Flammwidrigkeit nach UL94-V0 Standard. |
| Nennstrombelastbarkeit | Typischerweise für Anwendungen bis zu 5A (abhängig von der Kontaktdicke und Kühlung) spezifiziert, um eine breite Palette von Stromversorgungsanforderungen abzudecken. |
| Betriebstemperaturbereich | -40°C bis +105°C, um Funktionalität unter variablen Umweltbedingungen sicherzustellen. |
| Montageart | Für Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten konzipiert, optimiert für Lötprozesse. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die CTB9352-3 Stiftleiste eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen eine sichere und dauerhafte Verbindung unerlässlich ist. Ihre präzise Ausführung und die robusten Kontakte machen sie zur ersten Wahl für:
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsumgebungen.
- Stromversorgungsmodule: Sichere Anbindung von Netzteilen und Verteilerplatinen.
- Leiterplatten-zu-Leiterplatten-Verbindungen: Ermöglicht modulare Aufbauweise und einfache Austauschbarkeit von Baugruppen.
- Mess- und Prüftechnik: Zuverlässige Schnittstellen für Messtechnik und Prüfaufbauten.
- Gerätebau: Interne Verdrahtung und externe Anschlüsse in elektronischen Geräten.
- Prototypenentwicklung: Vielseitig einsetzbar für das schnelle und sichere Aufbauen von Schaltungen.
Sicherheit und Zuverlässigkeit im Fokus
Bei der Entwicklung und Fertigung der CTB9352-3 Stiftleiste standen höchste Standards für Sicherheit und Zuverlässigkeit im Vordergrund. Das verwendete Isolationsmaterial zeichnet sich durch hervorragende elektrische Isolationseigenschaften und hohe Flammwidrigkeit aus, was die Sicherheit der Anwendung erhöht und die Einhaltung von Normen erleichtert. Die präzise Fertigung der Kontakte minimiert das Risiko von Kurzschlüssen und sorgt für eine stabile elektrische Verbindung über die gesamte Lebensdauer des Produkts.
Maximale Kompatibilität und Standardisierung
Das Rastermaß von 5 mm ist ein weit verbreiteter Standard in der Elektronikindustrie. Dies stellt sicher, dass die CTB9352-3 Stiftleiste nahtlos mit einer Vielzahl von kompatiblen Buchsenleisten, Steckergehäusen und Leiterplattenlayouts zusammenarbeitet. Diese Standardisierung vereinfacht die Planung und Implementierung Ihrer Projekte und reduziert das Risiko von Kompatibilitätsproblemen. Die 90°-Ausrichtung ist ebenfalls ein gängiges Designmerkmal, das die Integration in unterschiedlichste Gehäusekonfigurationen erleichtert.
FAQ – Häufig gestellte Fragen zu CTB9352-3 – Stiftleiste – 3-pol, RM 5 mm, 90°
Welche Art von Lötverfahren wird für die CTB9352-3 Stiftleiste empfohlen?
Die CTB9352-3 Stiftleiste ist für die Durchsteckmontage (THT) konzipiert und kann sowohl im Wellenlöten als auch im Handlöten verarbeitet werden. Achten Sie bei beiden Verfahren auf die empfohlenen Temperaturen und Zeiten gemäß den Datenblättern des Lötmittels und der Leiterplatte, um eine optimale Lötverbindung zu gewährleisten.
Kann die Stiftleiste für höhere Stromstärken als angegeben verwendet werden?
Die angegebene Nennstrombelastbarkeit ist ein Richtwert, der auf typischen Prüfbedingungen basiert. Eine Überschreitung dieser Spezifikation kann zu Überhitzung, Beschädigung des Materials und erhöhtem Übergangswiderstand führen. Für Anwendungen mit höheren Stromstärken empfehlen wir die Konsultation des Datenblatts oder die Auswahl einer Stiftleiste mit höherer Strombelastbarkeit.
Ist die Stiftleiste resistent gegen Umwelteinflüsse wie Feuchtigkeit oder Chemikalien?
Das Isolationsmaterial ist in der Regel beständig gegen normale Umgebungsfeuchtigkeit und viele gängige Chemikalien. Für extreme Umgebungen mit hoher Luftfeuchtigkeit, aggressiven Lösungsmitteln oder Salznebel empfehlen wir die Prüfung spezifischer Beständigkeit oder die Auswahl spezialisierter Materialien.
Wie wird die mechanische Stabilität der Stiftleiste bei Vibrationen gewährleistet?
Die mechanische Stabilität wird durch die präzise Fertigung der Kontakte, das Rastermaß und das verwendete Isolationsmaterial sichergestellt. Die Lötverbindung auf der Leiterplatte spielt ebenfalls eine entscheidende Rolle. Bei Anwendungen mit hohen Vibrationsbelastungen können zusätzliche Verankerungsmethoden oder die Verwendung von Klebstoffen erwogen werden.
Sind die Kontakte der Stiftleiste für häufiges Stecken und Abziehen ausgelegt?
Die Kontakte sind aus einer robusten Legierung gefertigt und mit einer schützenden Oberfläche versehen, um eine gute Anzahl von Steckzyklen zu ermöglichen. Die Lebensdauer hängt jedoch von der Sorgfalt beim Stecken und Abziehen ab. Vermeiden Sie seitliche Belastungen und ziehen Sie die Verbindung immer gerade ab.
Gibt es spezielle Hinweise für die Lagerung der Stiftleiste?
Zur Erhaltung der Kontaktoberflächen und zur Vermeidung von Verunreinigungen sollte die Stiftleiste in ihrer Originalverpackung an einem trockenen und staubfreien Ort gelagert werden. Vermeiden Sie direkte Sonneneinstrahlung und extreme Temperaturschwankungen.
In welchen Farben ist die CTB9352-3 Stiftleiste erhältlich?
Die CTB9352-3 Stiftleiste wird üblicherweise in der Standardfarbe Natur (Elfenbein oder Grau) oder Schwarz angeboten, um eine klare Unterscheidung von anderen Komponenten zu ermöglichen und den ästhetischen Anforderungen industrieller Anwendungen gerecht zu werden.
