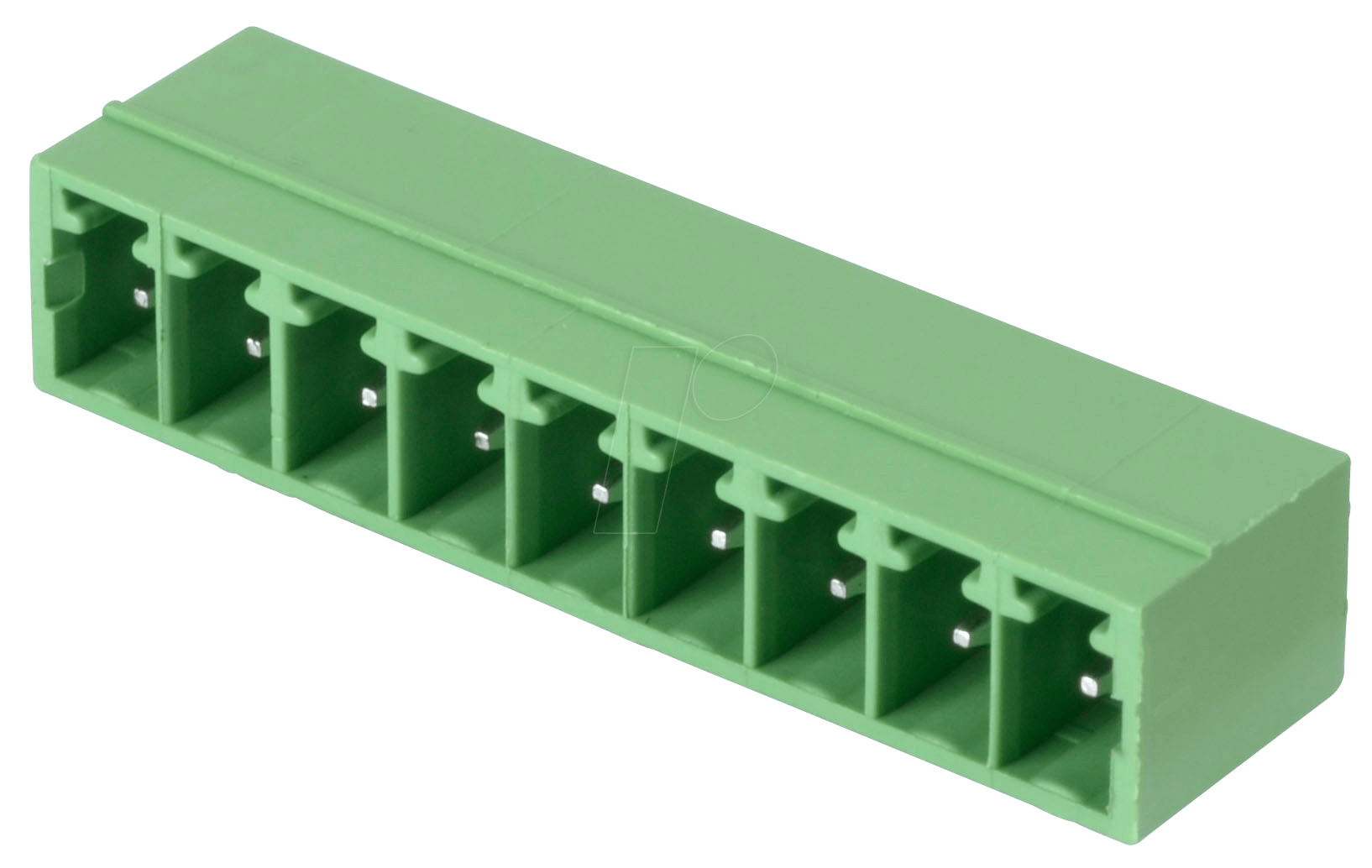

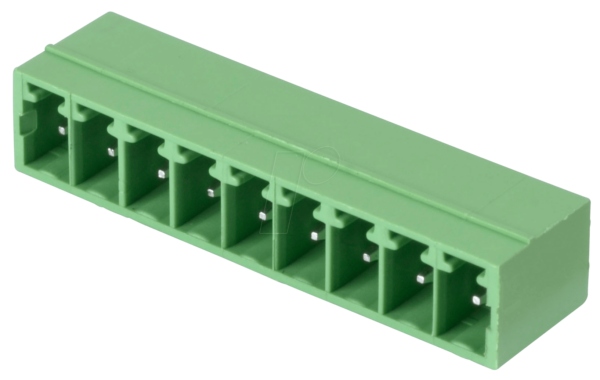

Optimale Verbindungstechnik für anspruchsvolle Projekte: CTB932VE-9 – 9-polige Stiftleiste
Wenn Sie eine zuverlässige und präzise Verbindungslösung für Ihre Elektronikprojekte suchen, ist die CTB932VE-9 Stiftleiste die ideale Wahl. Diese 9-polige Stiftleiste mit einem Rastermaß von 3,81 mm und einer 0° Ausrichtung bietet eine robuste und langlebige Schnittstelle für vielfältige Anwendungen in der Industrie, im Labor und im anspruchsvollen Hobbybereich. Sie löst das Problem von wackeligen oder unzureichenden Verbindungen, indem sie eine sichere und stabile Signalübertragung gewährleistet.
Überlegene Leistung und Zuverlässigkeit der CTB932VE-9 Stiftleiste
Die CTB932VE-9 Stiftleiste zeichnet sich durch ihre herausragenden Eigenschaften aus, die sie von generischen oder minderwertigen Alternativen abheben. Das präzise gefertigte Design, die hochwertigen Materialien und die sorgfältige Verarbeitung garantieren eine langfristig stabile Performance und minimieren das Risiko von Fehlfunktionen. Im Gegensatz zu Lösungen mit schlechterer Kontaktqualität oder unzureichender mechanischer Stabilität bietet die CTB932VE-9 eine Verbindung, auf die Sie sich verlassen können, selbst unter widrigen Umgebungsbedingungen. Die durchdachte Konstruktion minimiert Übergangswiderstände und sorgt für eine exzellente Signalintegrität, was für empfindliche Schaltungen unerlässlich ist.
Technische Spezifikationen und Konstruktion
Die CTB932VE-9 Stiftleiste ist speziell für Anwendungen konzipiert, bei denen es auf Präzision, Zuverlässigkeit und Langlebigkeit ankommt. Das Rastermaß von 3,81 mm ist ein gängiger Standard, der eine hohe Kompatibilität mit vielen Leiterplatten und Gehäusen sicherstellt. Die 9 Pole ermöglichen eine flexible Konfiguration für verschiedene Signal- und Stromversorgungsanforderungen. Die 0° Ausrichtung (gerade Bauform) vereinfacht die Montage auf der Leiterplatte und ermöglicht eine effiziente Raumnutzung.
Vorteile der CTB932VE-9 Stiftleiste
- Hohe Kontaktzuverlässigkeit: Durch die präzise Fertigung und die Verwendung hochwertiger Kontaktmaterialien wird eine geringe Kontaktimpedanz und eine hohe Strombelastbarkeit gewährleistet. Dies minimiert Signalverluste und sorgt für eine stabile Signalübertragung, auch bei hohen Frequenzen.
- Robuste mechanische Stabilität: Die Stiftleiste ist für eine hohe Anzahl von Steckzyklen ausgelegt und widersteht mechanischen Belastungen im täglichen Gebrauch. Dies reduziert das Risiko von Brüchen oder Beschädigungen der Anschlusskontakte.
- Präzise Passform: Das exakt definierte Rastermaß von 3,81 mm ermöglicht eine problemlose und zentrierte Bestückung auf Leiterplatten und die einfache Montage von Gegenstücken wie Buchsenleisten.
- Vielseitige Anwendungsmöglichkeiten: Ob in der industriellen Automatisierung, der Medizintechnik, der Telekommunikation oder im hochwertigen Consumer-Bereich – die CTB932VE-9 ist eine universell einsetzbare Komponente.
- Einfache Montage: Die gerade (0°) Ausrichtung vereinfacht den Lötprozess und ermöglicht eine platzsparende Anordnung auf der Platine. Dies erleichtert das Design und die Bestückung von Leiterplatten.
- Chemische Beständigkeit: Die verwendeten Materialien sind resistent gegenüber gängigen Lösungsmitteln und Reinigungsmitteln, was die Langlebigkeit auch in anspruchsvollen Umgebungen sicherstellt.
- Konformität mit Industriestandards: Die Spezifikationen der CTB932VE-9 sind auf die Anforderungen moderner Elektronikentwicklung abgestimmt, was eine nahtlose Integration in bestehende Systeme ermöglicht.
Konstruktionsmerkmale und Materialqualität
Die CTB932VE-9 Stiftleiste vereint technische Präzision mit der Auswahl robuster Materialien, um eine überlegene Leistung zu erzielen. Das Gehäuse besteht in der Regel aus einem thermoplastischen Kunststoff mit hoher Temperaturbeständigkeit und guter mechanischer Festigkeit, oft ein PBT (Polybutylenterephthalat) oder ein vergleichbares Hochleistungspolymer. Diese Materialien sind nicht nur elektrisch isolierend, sondern auch widerstandsfähig gegen Umwelteinflüsse wie Feuchtigkeit und chemische Agenzien. Die Kontaktstifte selbst sind typischerweise aus einer Kupferlegierung gefertigt und mit einer Edelmetallschicht wie Zinn oder einer Goldlegierung überzogen. Diese Veredelung der Kontakte ist entscheidend für die Reduzierung des Übergangswiderstands, die Verhinderung von Oxidation und die Gewährleistung einer langfristig zuverlässigen Leitfähigkeit. Die präzise Formgebung der Stifte und der Buchsenaufnahme (falls ein Gegenstück verwendet wird) sorgt für einen festen und sicheren Kontakt, der auch Vibrationen und Stoßbelastungen standhält. Die 0° Ausrichtung impliziert, dass die Stifte senkrecht zur Leiterplattenoberfläche austreten, was eine einfache Bestückung mittels Durchsteckmontage (Through-Hole Technology) oder SMT (Surface Mount Technology, je nach spezifischem Pin-Design) ermöglicht. Die 9 Pole sind in einem definierten Abstand von 3,81 mm angeordnet, was eine hohe Packungsdichte bei gleichzeitiger Einhaltung elektrischer und mechanischer Sicherheitsabstände ermöglicht.
Einsatzgebiete und Anwendungsbeispiele
Die CTB932VE-9 Stiftleiste findet breite Anwendung in diversen Sektoren der Elektronikindustrie. In der industriellen Automatisierung dient sie als zuverlässige Schnittstelle für die Datenübertragung zwischen Steuerungen und Sensoren oder Aktoren. Sie wird häufig in SPS-Systemen (Speicherprogrammierbare Steuerungen), Frequenzumrichtern und Messgeräten eingesetzt, wo eine robuste und störungsfreie Signalübertragung unerlässlich ist. Im Bereich der Telekommunikation und Netzwerktechnik ermöglicht die Stiftleiste den Anschluss von Modulen und Erweiterungskarten, wo eine hohe Bandbreite und Signalintegrität gefordert sind. In der Medizintechnik, wo höchste Zuverlässigkeit und Biokompatibilität (des Gehäusematerials) oft eine Rolle spielen, kann die CTB932VE-9 zur Verbindung von medizinischen Geräten, Monitoren und Sensoren eingesetzt werden. Auch im Fahrzeugbau, insbesondere in der Bordelektronik, und in der Forschung und Entwicklung für Prototypen und Testaufbauten, bewährt sich diese Stiftleiste durch ihre Robustheit und einfache Handhabung. Ihre Vielseitigkeit macht sie zu einer bevorzugten Wahl für Entwickler, die Wert auf bewährte und leistungsstarke Verbindungskomponenten legen.
Tabelle der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Polanzahl | 9 |
| Rastermaß | 3,81 mm |
| Ausrichtung | 0° (Gerade) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT), ausgezeichnete mechanische Festigkeit und elektrische Isolation |
| Kontaktmaterial | Kupferlegierung mit Edelmetallveredelung (z.B. Zinn oder Gold) für geringen Übergangswiderstand und Korrosionsschutz |
| Nennspannung | Gemäß spezifischer Datenblattangaben (typischerweise im Bereich von 100-250V AC/DC, abhängig von der genauen Ausführung und Isolationsabständen) |
| Nennstrom | Gemäß spezifischer Datenblattangaben (typischerweise im Bereich von 2-5A, abhängig von der Leiterbahnbreite und Isolierung) |
| Temperaturbereich | Breitbandig, typischerweise -40°C bis +105°C oder höher, für anspruchsvolle Umgebungen |
| Steckzyklen | Hohe Anzahl von Steckzyklen, ausgelegt für dauerhafte Anwendung und wiederholtes Stecken |
| Montageart | Durchsteckmontage (Through-Hole Technology) oder SMT (Surface Mount Technology), je nach Pin-Design und Leiterplattenlayout |
FAQ – Häufig gestellte Fragen zu CTB932VE-9 – Stiftleiste – 9-pol, RM 3,81 mm, 0°
Was bedeutet das Rastermaß von 3,81 mm?
Das Rastermaß von 3,81 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Stiftleiste an. Dieser Standardwert ermöglicht eine hohe Kompatibilität mit vielen Leiterplattenlayouts und Gehäusen.
Ist die CTB932VE-9 Stiftleiste für hohe Ströme geeignet?
Die Nennstrombelastbarkeit ist spezifisch für jede Komponente zu prüfen, liegt aber für diese Art von Stiftleisten typischerweise im Bereich von 2 bis 5 Ampere. Für Anwendungen mit höheren Stromanforderungen sollten Sie die detaillierten Spezifikationen im Datenblatt konsultieren oder auf Komponenten mit breiteren Kontaktflächen ausweichen.
Welche Vorteile bietet die 0° Ausrichtung?
Die 0° Ausrichtung bedeutet, dass die Stifte gerade und senkrecht zur Leiterplattenoberfläche angeordnet sind. Dies vereinfacht die Montage, ermöglicht eine platzsparende Bestückung und erleichtert den Lötprozess, insbesondere bei der Durchsteckmontage.
Für welche Umgebungsbedingungen ist diese Stiftleiste ausgelegt?
Dank der robusten Gehäusematerialien und der Edelmetallveredelung der Kontakte ist die CTB932VE-9 Stiftleiste für einen breiten Temperaturbereich und gegen viele Umwelteinflüsse wie Feuchtigkeit und gängige Chemikalien resistent.
Kann ich die CTB932VE-9 mit anderen Herstellern kombinieren?
Aufgrund des standardisierten Rastermaßes von 3,81 mm ist die Wahrscheinlichkeit hoch, dass passende Buchsenleisten anderer Hersteller kompatibel sind. Dennoch ist es ratsam, die genauen Abmessungen und Spezifikationen der Gegenstücke vor der Kombination zu prüfen.
Wie viele Steckzyklen hält die CTB932VE-9 Stiftleiste aus?
Die CTB932VE-9 ist für eine hohe Anzahl von Steckzyklen konzipiert. Dies bedeutet, dass sie wiederholtem Stecken und Trennen standhält, ohne ihre elektrischen oder mechanischen Eigenschaften wesentlich zu beeinträchtigen, was sie für langlebige Anwendungen qualifiziert.
Welche Art von Lötverfahren wird empfohlen?
Je nach Ausführung (Durchsteckmontage oder SMT) werden entsprechende Lötverfahren empfohlen. Für die Durchsteckmontage ist das Wellenlöten oder manuelles Löten üblich. Bei SMT-Varianten kommt das Reflow-Löten zum Einsatz. Die Verwendung von Flussmitteln, die für die jeweiligen Materialien geeignet sind, ist dabei entscheidend.
