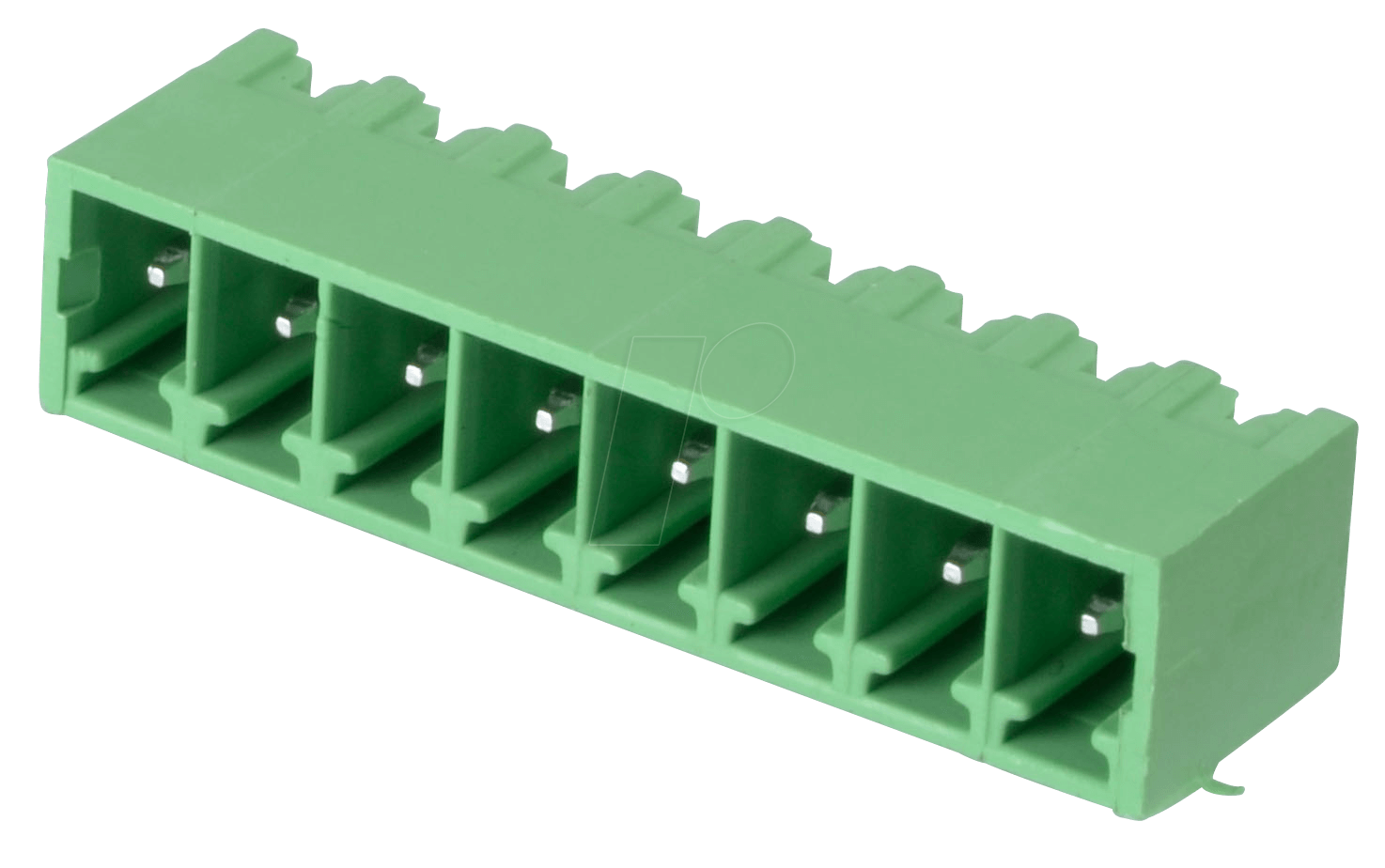

CTB932VE-8 – Die Präzisions-Stiftleiste für zuverlässige Verbindungen in anspruchsvollen Umgebungen
Für Ingenieure, Entwickler und technische Fachkräfte, die maximale Zuverlässigkeit und präzise Signalübertragung in elektronischen Schaltungen benötigen, stellt die CTB932VE-8 Stiftleiste eine überlegene Lösung dar. Dieses 8-polige Bauteil mit einem Rastermaß von 3,81 mm und einer geraden Ausrichtung (0°) wurde konzipiert, um die Herausforderungen bei der Leiterplattenbestückung und der Erstellung robuster Steckverbindungen zu meistern, wo selbst kleinste Toleranzen kritisch sein können.
Warum die CTB932VE-8 die überlegene Wahl ist
Während Standard-Stiftleisten oft Kompromisse bei Materialqualität, Kontaktsicherheit oder mechanischer Stabilität eingehen, setzt die CTB932VE-8 auf kompromisslose Qualität. Das bedeutet für Sie:
- Höhere Signalintegrität: Präzise gefertigte Kontakte minimieren Übergangswiderstände und Rauschen, was für empfindliche Schaltungen unerlässlich ist.
- Verbesserte mechanische Belastbarkeit: Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine langlebige und sichere Verbindung, auch bei Vibrationen und mechanischer Beanspruchung.
- Einfache und sichere Montage: Das definierte Rastermaß und die klare Polung vereinfachen den Bestückungsprozess und reduzieren das Risiko von Fehlsteckungen.
- Breiter Einsatzbereich: Geeignet für professionelle Anwendungen in der Automobilindustrie, Medizintechnik, industriellen Steuerung und Telekommunikation, wo höchste Standards gelten.
Technische Spezifikationen und Qualitätsmerkmale
Die CTB932VE-8 Stiftleiste ist mehr als nur ein Verbindungselement; sie ist ein präzise gefertigtes Bauteil, das für Langlebigkeit und optimale Leistung ausgelegt ist. Jede Komponente wird unter strengen Qualitätskontrollen gefertigt, um die Einhaltung höchster Industriestandards zu gewährleisten. Das verwendete Material für die Gehäuseisolierung ist typischerweise ein thermoplastisches Polymer wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), das sich durch seine hohe Temperaturbeständigkeit, ausgezeichnete dielektrische Eigenschaften und mechanische Festigkeit auszeichnet. Diese Materialien sind resistent gegenüber vielen Chemikalien und Feuchtigkeit, was die Einsatzfähigkeit in anspruchsvollen Umgebungen sicherstellt.
Kontaktdesign und elektrische Eigenschaften
Die 8 einzelnen Kontakte der CTB932VE-8 sind mit einem Rastermaß von 3,81 mm angeordnet, was eine dichte Bestückung auf Leiterplatten ermöglicht und gleichzeitig ausreichend Platz für die Signalentkopplung bietet. Das Kontaktmaterial besteht in der Regel aus einer Kupferlegierung, die für ihre exzellente Leitfähigkeit bekannt ist. Um Korrosion vorzubeugen und eine dauerhaft niedrige Kontaktimpedanz zu gewährleisten, sind die Kontakte oft mit einer hochwertigen Beschichtung versehen. Üblich sind hierbei Vergoldungen (z.B. 0.8 µm oder 1.5 µm Gold über einer Nickelschicht) oder verzinnte Oberflächen, je nach Anforderungsprofil des Anwendungsbereichs. Die 0°-Ausrichtung der Stiftleiste bedeutet, dass die Stifte senkrecht zur Leiterplattenoberfläche austreten, was eine direkte Steckverbindung mit kompatiblen Buchsenleisten oder Kabelsteckern ermöglicht.
Mechanische Integrität und Montagekomfort
Die mechanische Stabilität der CTB932VE-8 wird durch die sorgfältige Auswahl der Materialien und die präzise Fertigung des Gehäuses gewährleistet. Die Stifte sind fest im Isoliermaterial verankert, um ein Verbiegen oder Herauslösen unter Belastung zu verhindern. Das Rastermaß von 3,81 mm ist ein etablierter Standard in der Industrie, der eine hohe Kompatibilität mit einer Vielzahl von Platinenlayouts und Gehäusen sicherstellt. Die gerade Ausrichtung erleichtert die optische Inspektion und manuelle Steckvorgänge, während die passgenaue Form der Kontakte eine zuverlässige und sichere elektrische Verbindung sicherstellt, selbst bei wiederholtem Stecken und Trennen.
Anwendungsbereiche und Integration
Die CTB932VE-8 Stiftleiste ist eine universelle Komponente, die in einer breiten Palette von Elektronikanwendungen eingesetzt werden kann. Ihre Robustheit und Zuverlässigkeit machen sie zur idealen Wahl für:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen, wo Vibrationsfestigkeit und Langzeitstabilität essenziell sind.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und elektrische Isolation von entscheidender Bedeutung sind, z.B. in Diagnosegeräten oder Patientenüberwachungssystemen.
- Telekommunikationsinfrastruktur: Für interne Verbindungen in Netzwerkgeräten und Kommunikationssystemen, die einen stabilen Datenfluss gewährleisten müssen.
- Automobilindustrie: In elektronischen Steuergeräten (ECUs) und Infotainmentsystemen, wo extreme Temperaturschwankungen und mechanische Belastungen auftreten können.
- Prototypenentwicklung und Forschung: Als verlässliche Schnittstelle für Tests und Entwicklung von neuen Schaltungsdesigns.
Die einfache Lötbarkeit auf Standard-Leiterplatten und die Kompatibilität mit automatisierten Bestückungsprozessen (SMT oder THT, je nach Ausführung) ermöglichen eine effiziente Integration in bestehende Produktionslinien.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | CTB932VE-8 |
| Anzahl der Pole | 8 |
| Rastermaß (Pitch) | 3,81 mm |
| Ausrichtung | 0° (Gerade) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT, LCP) |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. Vergoldung, Verzinnung) |
| Nennstrom (typisch) | Bis zu 3A pro Kontakt (abhängig von Leiterbahndicke und Umgebungstemperatur) |
| Betriebstemperatur | Typischerweise -40°C bis +105°C oder höher, je nach Materialspezifikation |
| Isolationswiderstand | > 10^9 Ω bei 500 V DC |
| Durchgangswiderstand | < 20 mΩ (nach dem ersten Steckzyklus) |
| Steckzyklen (typisch) | > 100 Steckzyklen (mit kompatibler Buchse) |
FAQ – Häufig gestellte Fragen zu CTB932VE-8 – Stiftleiste – 8-pol, RM 3,81 mm, 0°
Was bedeutet das Rastermaß von 3,81 mm?
Das Rastermaß von 3,81 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Dies ist ein standardisiertes Maß, das eine hohe Kompatibilität mit vielen Leiterplattenlayouts, Gehäusen und anderen Verbindungselementen sicherstellt.
Für welche Arten von Anwendungen ist die CTB932VE-8 Stiftleiste besonders geeignet?
Die CTB932VE-8 ist ideal für Anwendungen, die hohe Zuverlässigkeit, präzise Signalübertragung und mechanische Stabilität erfordern. Dazu gehören industrielle Steuerungen, Medizintechnik, Telekommunikation und anspruchsvolle Prototypenentwicklungen.
Welche Vorteile bietet die 0° Ausrichtung der Stiftleiste?
Die 0° Ausrichtung bedeutet, dass die Stifte senkrecht zur Leiterplattenebene stehen. Dies ermöglicht eine einfache und direkte Steckverbindung mit kompatiblen Buchsenleisten oder Kabeln, was den Aufbau von Geräten vereinfacht und Fehlerquellen minimiert.
Ist die Stiftleiste für den Einsatz bei hohen Temperaturen geeignet?
Ja, die CTB932VE-8 ist in der Regel aus Hochtemperatur-Thermoplasten gefertigt, die eine gute Beständigkeit gegen erhöhte Temperaturen aufweisen. Die genaue Betriebstemperaturgrenze entnehmen Sie bitte den detaillierten technischen Datenblättern, aber typischerweise sind sie für Temperaturen bis zu +105°C oder mehr ausgelegt.
Welche Art von Beschichtung haben die Kontakte der Stiftleiste?
Die Kontakte sind in der Regel mit einer hochwertigen Oberflächenveredelung wie einer Vergoldung oder Verzinnung versehen. Diese Beschichtungen gewährleisten eine ausgezeichnete Leitfähigkeit, verhindern Korrosion und sorgen für eine dauerhaft niedrige Kontaktimpedanz, selbst nach vielen Steckzyklen.
Wie wird die CTB932VE-8 auf der Leiterplatte befestigt?
Die Stiftleiste wird typischerweise auf die Leiterplatte gelötet. Je nach spezifischem Design kann es sich um eine Through-Hole Technology (THT) oder eine Surface-Mount Technology (SMT) handeln, wobei die 0° Ausrichtung oft eher für THT-Anwendungen oder spezielle SMT-Designs mit angepasster Bestückung verwendet wird.
Kann ich die Stiftleiste mit einer beliebigen Buchsenleiste verbinden?
Für eine optimale und zuverlässige Verbindung sollten Sie die CTB932VE-8 mit einer Buchsenleiste verbinden, die über ein kompatibles Rastermaß (3,81 mm) und eine passende Anzahl von Kontakten (8) verfügt. Die Ausrichtung und der Kontakttyp der Buchse sollten ebenfalls abgestimmt sein, um eine sichere und elektrische Verbindung zu gewährleisten.
