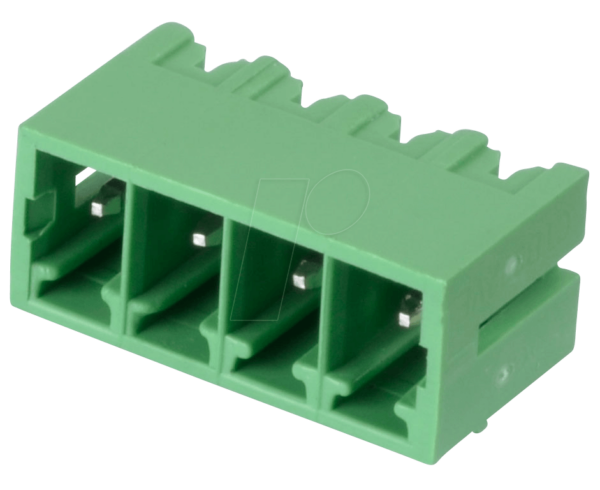

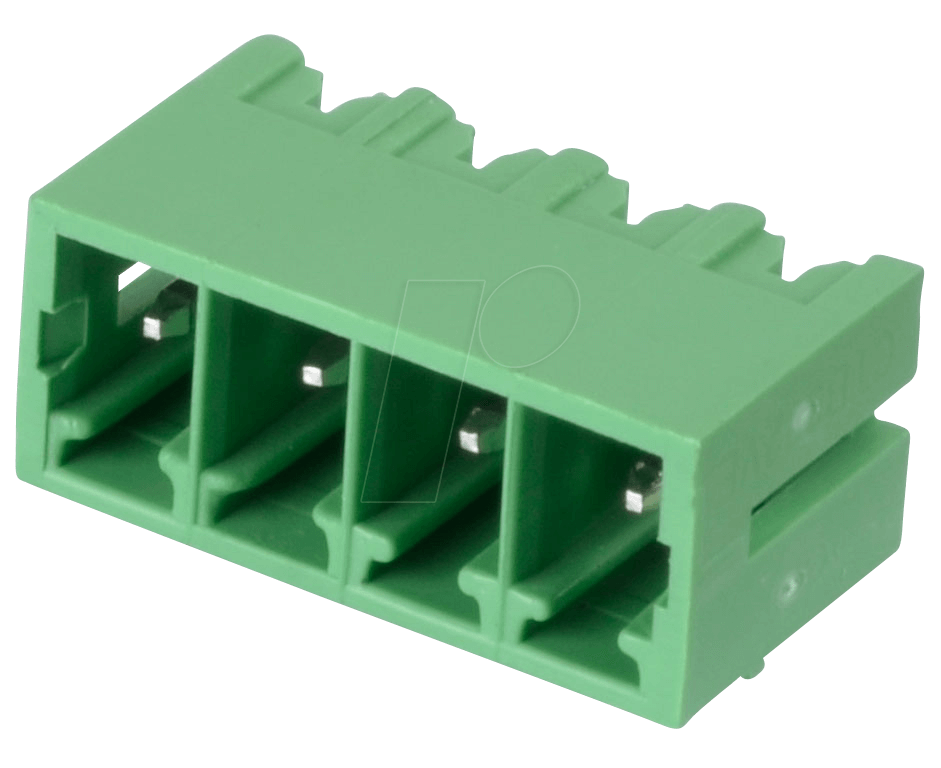

CTB932VE-4: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre Schaltkreise? Der CTB932VE-4 Stiftleistenverbinder ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf eine sichere und stabile Signalübertragung legen. Dieses Bauteil löst das Problem von unsicheren oder fehleranfälligen Verbindungen in anspruchsvollen elektronischen Anwendungen und bietet eine überlegene Alternative zu minderwertigen Steckverbindern, die zu Ausfällen und kostspieligen Reparaturen führen können.
Unerreichte Konnektivität und mechanische Stabilität
Die CTB932VE-4 Stiftleiste zeichnet sich durch ihre herausragende Verarbeitungsqualität und die sorgfältig ausgewählten Materialien aus, die eine langfristige und zuverlässige Leistung gewährleisten. Mit einem Rastermaß von 3,81 mm und einer geraden Ausrichtung (0°) bietet sie eine optimale Passform für eine Vielzahl von Platinenlayouts und Gehäusen. Die 4-polige Konfiguration ermöglicht eine effiziente und geordnete Verdrahtung, die gerade bei komplexen Schaltungen von entscheidender Bedeutung ist, um Kreuzungen und Kurzschlüsse zu vermeiden.
Konstruktionsmerkmale für höchste Ansprüche
Die Entwicklung der CTB932VE-4 Stiftleiste fokussiert sich auf eine nahtlose Integration in Ihre bestehenden Systeme. Das Design berücksichtigt die Notwendigkeit einer einfachen Montage und Demontage, ohne die Integrität der elektrischen Verbindung zu gefährden. Dies wird durch die präzise Fertigung der Kontakte und das robuste Gehäusematerial erreicht, das sowohl mechanischen Belastungen als auch Umwelteinflüssen standhält.
Vorteile der CTB932VE-4 Stiftleiste
- Hohe Zuverlässigkeit: Gewährleistet eine stabile und störungsfreie Signalübertragung, auch unter anspruchsvollen Betriebsbedingungen.
- Präzises Rastermaß: Das etablierte Rastermaß von 3,81 mm ermöglicht eine breite Kompatibilität mit Standard-PCB-Designs und anderen Komponenten.
- Robuste Bauweise: Das verwendete Gehäusematerial schützt die internen Kontakte vor Staub, Feuchtigkeit und mechanischen Einwirkungen.
- Einfache Handhabung: Die 0°-Ausrichtung erleichtert die Montage und das Routing von Kabeln, was den Aufbauprozess beschleunigt.
- Optimale Kontaktierung: Die hochwertigen Kontakte sorgen für einen geringen Übergangswiderstand und eine sichere elektrische Verbindung.
- Kompaktes Design: Trotz seiner Leistungsfähigkeit nimmt der Verbinder nur minimalen Platz auf Ihrer Platine ein.
Technische Spezifikationen im Detail
Die technischen Spezifikationen der CTB932VE-4 Stiftleiste sind darauf ausgelegt, den Anforderungen moderner Elektronik gerecht zu werden. Jedes Detail, von der Materialwahl bis zur Fertigungstoleranz, ist auf maximale Leistung und Langlebigkeit optimiert. Dies macht sie zur bevorzugten Wahl für professionelle Anwendungen, bei denen Kompromisse bei der Qualität keine Option sind.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktkategorie | Stiftleiste (Header) |
| Modellbezeichnung | CTB932VE-4 |
| Anzahl der Pole | 4 |
| Rastermaß (Pitch) | 3,81 mm |
| Ausrichtung (Pin-Anordnung) | 0° (gerade) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT, PA), optimiert für Lötprozesse und mechanische Beständigkeit. |
| Kontaktmaterial | Messing oder Bronze mit Oberflächenveredelung (z.B. verzinnte oder vergoldete Kontakte) für hervorragende Leitfähigkeit und Korrosionsbeständigkeit. |
| Max. Betriebstemperatur | Typischerweise im Bereich von -40°C bis +105°C, je nach spezifischem Material und Anwendung. |
| Nennstrombelastbarkeit | Abhängig vom Pin-Abstand und der Kontaktfläche, oft im Bereich von 2A bis 5A pro Pol. |
| Nennspannung | Geeignet für gängige Signal- und Niederspannungsanwendungen, oft im Bereich von 125V bis 250V. |
| Isolationswiderstand | Hoher Isolationswiderstand (typischerweise > 1000 MΩ) zur Vermeidung von Kriechströmen. |
| Einsatzgebiete | Industrielle Steuerungen, Haushaltsgeräte, Automatisierungstechnik, Messtechnik, Unterhaltungselektronik, Prototyping. |
Material und Fertigungspräzision – Garanten für Langlebigkeit
Die Auswahl der Materialien für die CTB932VE-4 Stiftleiste ist von fundamentaler Bedeutung für ihre Performance und Lebensdauer. Das Gehäuse wird typischerweise aus einem thermoplastischen Hochleistungskunststoff gefertigt, der nicht nur eine exzellente elektrische Isolation bietet, sondern auch den hohen Temperaturen während des Lötprozesses standhält. Diese Materialien sind oft flammhemmend klassifiziert, was die Sicherheit in sicherheitskritischen Anwendungen erhöht. Die Kontakte selbst werden aus hochwertigen Legierungen wie Messing oder Bronze gefertigt, die für ihre gute elektrische Leitfähigkeit und mechanische Festigkeit bekannt sind. Eine Oberflächenveredelung, wie eine Verzinnung oder Vergoldung, schützt die Kontakte zusätzlich vor Oxidation und Korrosion und minimiert den Übergangswiderstand über die Zeit hinweg. Diese Präzision in der Materialauswahl und Fertigung gewährleistet, dass die CTB932VE-4 Stiftleiste auch nach zahlreichen Steckzyklen und über lange Zeiträume hinweg eine zuverlässige elektrische Verbindung aufrechterhält.
Anwendungsfelder: Wo die CTB932VE-4 ihre Stärken ausspielt
Die CTB932VE-4 Stiftleiste ist ein vielseitiger Baustein, der in einer breiten Palette von elektronischen Geräten und Systemen Anwendung findet. Ihre präzisen Spezifikationen machen sie besonders geeignet für Bereiche, in denen Zuverlässigkeit und Signalintegrität von größter Bedeutung sind.
- Industrielle Automatisierung: In Steuerungsgeräten, Sensorik-Interfaces und Aktuator-Anbindungen sorgt die CTB932VE-4 für eine robuste und störungsfreie Kommunikation zwischen verschiedenen Komponenten und der zentralen Steuerungseinheit.
- Gerätekonnektivität: In Haushaltsgeräten, Unterhaltungselektronik und Medizintechnik dient sie als Schnittstelle für interne Module, Displays oder externe Verbindungen, wo Langlebigkeit und einfache Wartung gefordert sind.
- Messtechnik und Prüfgeräte: Die präzise Kontaktierung ist unerlässlich für genaue Messergebnisse. Die CTB932VE-4 gewährleistet eine stabile Verbindung auch bei wiederholten Anschlusswechseln in Prüfumgebungen.
- Entwicklung und Prototyping: Für Ingenieure und Maker, die Prototypen entwickeln oder Schaltungen testen, bietet die Stiftleiste eine zuverlässige und wiederverwendbare Lösung zur Verbindung von Platinen und Kabeln.
- Embedded Systems: In eingebetteten Systemen, wo Platz oft begrenzt ist und eine hohe Zuverlässigkeit gefordert wird, ermöglicht das kompakte Design und die definierte Steckkraft der CTB932VE-4 eine effiziente Integration.
FAQ – Häufig gestellte Fragen zu CTB932VE-4 – Stiftleiste – 4-pol, RM 3,81 mm, 0°
Was bedeutet „RM 3,81 mm“?
RM steht für Rastermaß und bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Pins. Ein Rastermaß von 3,81 mm ist ein weit verbreitetes Standardmaß in der Elektronik, das eine gute Balance zwischen kompakter Bauweise und ausreichender Isolationsstrecke bietet.
Ist die CTB932VE-4 für Hochfrequenzanwendungen geeignet?
Die CTB932VE-4 ist primär für Signal- und Niederspannungsanwendungen konzipiert. Für sehr hohe Frequenzen (> 100 MHz), bei denen Impedanzanpassung und Signalreflexionen kritisch werden, sind spezielle HF-Steckverbinder erforderlich. Für viele gängige digitale und analoge Signale bis in den niedrigen MHz-Bereich ist sie jedoch gut geeignet.
Welche Art von Gegensteckern (Buchsenleisten) kann ich mit der CTB932VE-4 verwenden?
Die CTB932VE-4 Stiftleiste ist für die Paarung mit Buchsenleisten (Receptacles) mit einem komplementären Rastermaß von 3,81 mm ausgelegt. Achten Sie auf Buchsenleisten mit einer entsprechenden Anzahl von Polen und einer passenden Einstecktiefe für eine sichere Verbindung.
Wie vermeide ich Beschädigungen beim Einstecken?
Beim Einstecken ist darauf zu achten, dass die Stiftleiste gerade und senkrecht zur Gegenleiste geführt wird. Vermeiden Sie schräges Ansetzen, da dies die Pins verbiegen oder beschädigen kann. Ein leichter Widerstand ist normal, aber übermäßige Kraft sollte nicht angewendet werden.
Kann die CTB932VE-4 in Umgebungen mit hoher Luftfeuchtigkeit oder Staub eingesetzt werden?
Das Gehäusematerial der CTB932VE-4 bietet einen gewissen Schutz vor Staub und Feuchtigkeit. Für Anwendungen, die extremen Umweltbedingungen ausgesetzt sind (z.B. Outdoor, aggressive Chemikalien), sind jedoch speziell abgedichtete oder industrietaugliche Steckverbinder mit höherer Schutzklasse (IP-Rating) zu empfehlen.
Welche Löttemperatur und -zeit sind für die Montage auf einer Leiterplatte empfohlen?
Die empfohlenen Lötparameter hängen vom verwendeten Lot und der Leiterplatte ab. Im Allgemeinen sollte für bleifreie Lote die Spitzen- oder Wellenlötemperatur nicht über 260°C hinausgehen und die Durchlaufzeit durch die Lötzone sollte minimiert werden, um eine thermische Überlastung des Kunststoffgehäuses zu vermeiden. Konsultieren Sie das Datenblatt des Herstellers für genaue Empfehlungen.
Ist die CTB932VE-4 RoHS-konform?
Die meisten modernen elektronischen Bauteile, einschließlich hochwertiger Stiftleisten wie der CTB932VE-4, sind darauf ausgelegt, die RoHS-Richtlinien (Restriction of Hazardous Substances) zu erfüllen und keine der eingeschränkten Substanzen über den zulässigen Grenzwerten zu enthalten.
