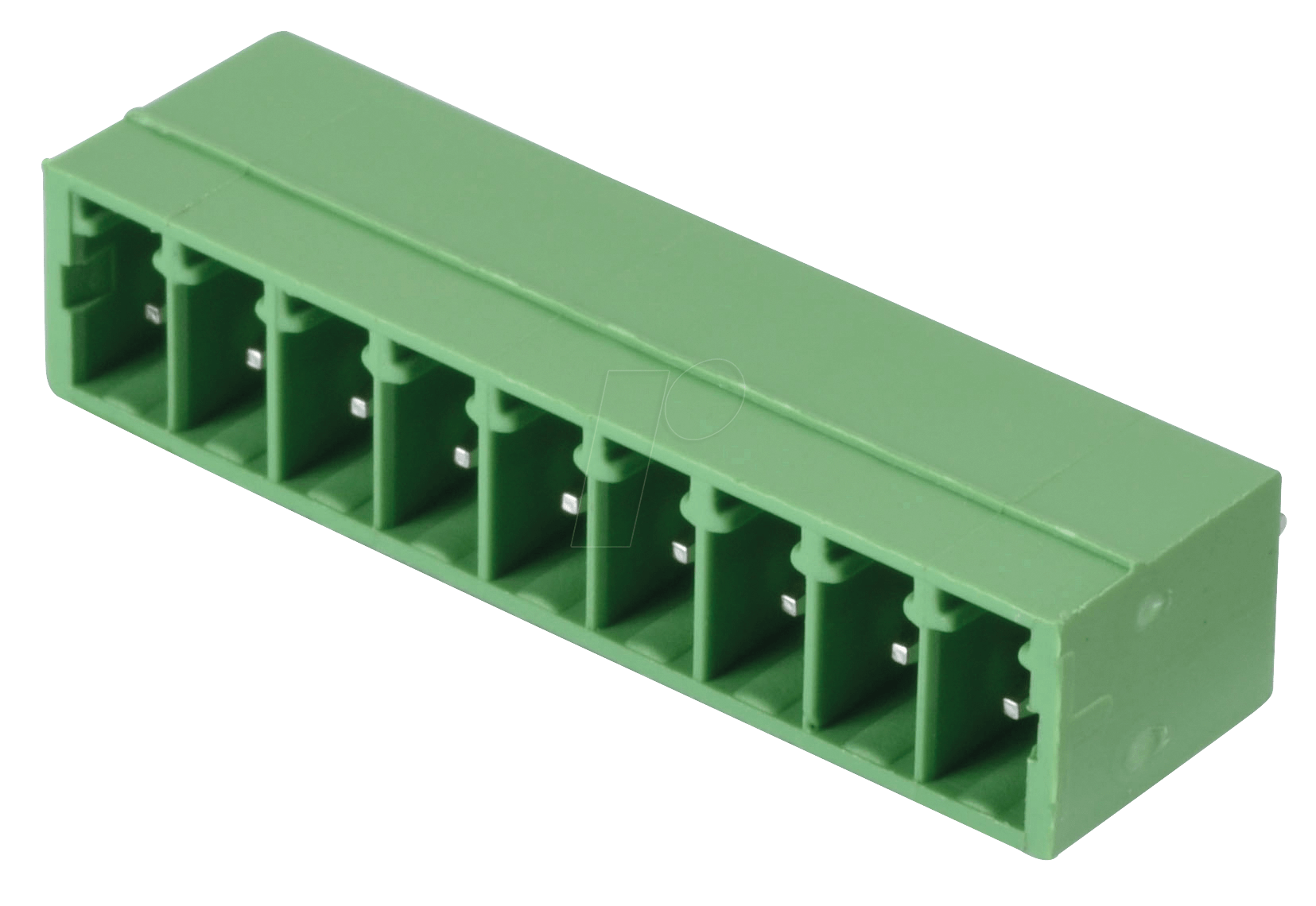

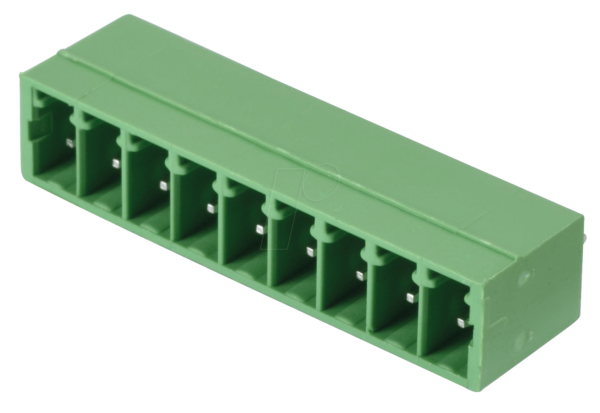

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: CTB932VD-9 – Die 9-polige Stiftleiste
Wenn es um zuverlässige elektrische Verbindungen in komplexen elektronischen Schaltungen geht, ist die Wahl der richtigen Komponenten entscheidend. Die CTB932VD-9 Stiftleiste mit 9 Polen, einem Rastermaß von 3,5 mm und einem 0° Winkel bietet eine herausragende Lösung für Entwickler, Ingenieure und fortgeschrittene Maker, die Wert auf Stabilität, Präzision und Langlebigkeit legen. Sie adressiert das Problem von unsicheren oder unpräzisen Steckverbindungen, die zu Systemausfällen führen können.
Das Wesentliche der CTB932VD-9 Stiftleiste
Die CTB932VD-9 repräsentiert eine optimierte Lösung für die Leiterplattenbestückung und Signalübertragung. Ihr Design ist auf maximale Konnektivität bei minimalem Platzbedarf ausgelegt, was sie zur bevorzugten Wahl für kompakte und leistungsstarke elektronische Geräte macht. Im Vergleich zu Standardlösungen bietet diese Stiftleiste durch ihre spezifischen Konstruktionsmerkmale und hochwertigen Materialien eine überlegene Leistung und Zuverlässigkeit.
Konstruktion und Materialqualität für maximale Zuverlässigkeit
Das Herzstück jeder hochwertigen elektrischen Verbindung bildet die Materialauswahl und die präzise Fertigung. Die CTB932VD-9 Stiftleiste zeichnet sich durch robuste Materialien aus, die für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen konzipiert sind.
- Robuster Gehäusewerkstoff: Das Gehäuse der Stiftleiste besteht aus einem hochisolierenden und thermisch stabilen Kunststoff, der auch unter erhöhter Belastung seine Form und isolierenden Eigenschaften beibehält. Dies verhindert Kurzschlüsse und gewährleistet die Integrität des Signals.
- Korrosionsbeständige Kontakte: Die 9 Kontakte sind aus einer qualitativ hochwertigen Legierung gefertigt, die eine exzellente Leitfähigkeit und hohe Korrosionsbeständigkeit aufweist. Dies minimiert den Übergangswiderstand und sichert eine langfristig stabile Strom- und Signalübertragung.
- Präzisionsgefertigte Pins: Die Stifte sind präzise gefertigt, um eine sichere und wackelfreie Steckverbindung zu gewährleisten. Das Rastermaß von 3,5 mm ermöglicht eine hohe Pin-Dichte auf begrenztem Raum, ohne die Handhabung oder Montage zu beeinträchtigen.
- 0° Anschlusswinkel: Der gerade Anschlusswinkel von 0° ist ideal für flächenoptimierte Leiterplattenlayouts und ermöglicht eine einfache und direkte Verbindung von Komponenten, was den Verdrahtungsaufwand reduziert und das Design vereinfacht.
Technische Spezifikationen und Anwendungsbereiche
Die CTB932VD-9 Stiftleiste ist ein Paradebeispiel für durchdachte Ingenieurskunst, die auf spezifische Anforderungen zugeschnitten ist. Ihre technischen Parameter sind auf maximale Kompatibilität und Leistung in einer Vielzahl von Applikationen ausgelegt.
Elektrische und Mechanische Eigenschaften
Die sorgfältige Abstimmung der elektrischen und mechanischen Eigenschaften macht diese Stiftleiste zu einem unverzichtbaren Bauteil für professionelle Anwendungen.
- Anzahl der Pole: 9
- Rastermaß (RM): 3,5 mm
- Anschlusswinkel: 0° (gerade)
- Typ: Stiftleiste
- Montageart: Durchsteckmontage (THT – Through-Hole Technology) für dauerhafte und stabile Verbindungen
- Nennstrom: Typischerweise für Standardanwendungen im einstelligen Amperebereich spezifiziert, mit ausreichenden Reserven für den Dauerbetrieb
- Nennspannung: Ausgelegt für gängige Spannungsbereiche in der Elektronik (z.B. bis 250V AC/DC), abhängig von der Isolationsfestigkeit des Gehäusematerials
- Isolationswiderstand: Hohe Werte gewährleisten eine zuverlässige Trennung der einzelnen Pins und minimieren Signalverluste
- Temperaturbereich: Geeignet für den breiten Betriebstemperaturbereich, der in elektronischen Geräten üblich ist, dank des thermisch stabilen Gehäusematerials
- Steckzyklen: Hohe Anzahl an Steckzyklen, die eine langfristige Nutzbarkeit bei wiederholtem Ein- und Ausstecken gewährleisten
Einsatzgebiete für die CTB932VD-9
Die Vielseitigkeit der CTB932VD-9 Stiftleiste eröffnet zahlreiche Anwendungsmöglichkeiten in unterschiedlichsten Branchen:
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuerungseinheiten in Fertigungsanlagen, Robotik und Prozesssteuerung. Die Robustheit und Zuverlässigkeit sind hierbei kritisch.
- Telekommunikation: In Kommunikationssystemen, Netzwerktechnik und Basisstationen zur Daten- und Signalübertragung.
- Medizintechnik: In diagnostischen Geräten, Monitoring-Systemen und medizinischen Analysegeräten, wo höchste Zuverlässigkeit und Signalintegrität gefordert sind.
- Automotive-Elektronik: Für Anwendungen in Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen, die hohe Anforderungen an Vibrationsfestigkeit und Temperaturbeständigkeit stellen.
- Prototypenentwicklung und Forschung: Als flexible und standardisierte Lösung für die schnelle Erstellung von Prototypen und die Durchführung von Laborexperimenten.
- Verbraucherelektronik: In Haushaltsgeräten, Unterhaltungselektronik und Multimedia-Anwendungen zur Verbindung von Modulen und Schnittstellen.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Polanzahl | 9 Pole bieten eine ausgezeichnete Kapazität für die Übertragung multipler Signale oder Stromversorgungen in einer kompakten Bauform. Dies ist ideal, wenn eine hohe Funktionalität auf kleinem Raum benötigt wird. |
| Rastermaß (RM) | Das Rastermaß von 3,5 mm ermöglicht eine effiziente Nutzung der Leiterplattenfläche. Es stellt einen guten Kompromiss zwischen Pin-Dichte und ausreichender Isolationsstrecke dar, was für die Signalintegrität und die Vermeidung von Übersprechen von Bedeutung ist. |
| Anschlusswinkel | Der 0° Anschlusswinkel (gerade) ist prädestiniert für die Montage auf Leiterplatten, bei denen die Stiftleiste direkt von oben oder unten zugänglich sein muss. Dies vereinfacht das Design von Gehäusen und die Anbindung von Kabeln oder anderen Modulen. |
| Gehäusematerial | Die Stiftleiste ist aus einem duroplastischen Material gefertigt, das sich durch exzellente elektrische Isolationseigenschaften, hohe Temperaturbeständigkeit und mechanische Festigkeit auszeichnet. Dies garantiert eine sichere Anwendung auch in anspruchsvollen Umgebungen. |
| Kontaktmaterial & Oberflächenveredelung | Die Pins bestehen aus einer hochwertigen Kupferlegierung mit einer robusten Oberflächenveredelung (z.B. Zinn oder eine Edelmetalllegierung), die eine zuverlässige und niederohmige Kontaktierung über viele Steckzyklen hinweg sicherstellt und Korrosion vorbeugt. |
| Montageart | Als THT-Komponente (Through-Hole Technology) wird die Stiftleiste durch Bohrungen auf der Leiterplatte gesteckt und auf der Lötseite verlötet. Dies sorgt für eine mechanisch sehr stabile und dauerhafte Verbindung, die auch Vibrationen standhält. |
| Isolationsspannung | Die Konstruktion und das Gehäusematerial sind darauf ausgelegt, die spezifizierte Isolationsspannung sicher zu handhaben und eine zuverlässige Trennung zwischen den einzelnen Leitern zu gewährleisten, was für die elektrische Sicherheit unerlässlich ist. |
FAQ – Häufig gestellte Fragen zu CTB932VD-9 – Stiftleiste – 9-pol, RM 3,5 mm, 0°
Was sind die Hauptvorteile der CTB932VD-9 Stiftleiste gegenüber anderen Steckverbindern?
Die Hauptvorteile liegen in der Kombination aus hoher Pin-Dichte durch das 3,5 mm Rastermaß, der mechanischen Stabilität durch die THT-Montage und der zuverlässigen Kontaktierung durch hochwertige Materialien. Der 0° Winkel optimiert zudem das Layout für viele Anwendungen.
Ist die CTB932VD-9 für den Einsatz in rauen Umgebungen geeignet?
Ja, die Stiftleiste ist aus robusten und thermisch stabilen Materialien gefertigt, die eine hohe Beständigkeit gegen Umwelteinflüsse wie Temperaturschwankungen und mechanische Belastungen aufweisen. Dies macht sie für industrielle und anspruchsvolle Umgebungen geeignet.
Welche Art von Lötverfahren wird für die CTB932VD-9 empfohlen?
Für die CTB932VD-9 Stiftleiste wird die Wellenlöten oder manuelles Löten empfohlen, da es sich um eine THT-Komponente handelt. Eine sorgfältige Prozesskontrolle ist wichtig, um eine optimale Benetzung der Lötstellen zu gewährleisten.
Wie viele Steckzyklen kann die CTB932VD-9 typischerweise aushalten?
Obwohl die genaue Zahl von Faktoren wie Handhabung und Umgebungsbedingungen abhängt, sind hochwertige Stiftleisten wie die CTB932VD-9 darauf ausgelegt, eine hohe Anzahl von Steckzyklen (oft im Bereich von mehreren hundert bis über tausend) zu überstehen, ohne dass die Kontaktqualität signifikant beeinträchtigt wird.
Kann die CTB932VD-9 zur Übertragung von hohen Strömen verwendet werden?
Die Stiftleiste ist für typische Signal- und moderate Stromanwendungen ausgelegt. Für sehr hohe Strombelastungen sollten spezifische Leistungskontakte oder dickere Leiterbahnen in Betracht gezogen werden. Die genauen Strombelastungsgrenzen sind den detaillierten technischen Datenblättern zu entnehmen.
Ist die CTB932VD-9 mit anderen Stecksystemen kompatibel?
Die CTB932VD-9 Stiftleiste ist primär als Standalone-Komponente konzipiert, um auf eine passende Buchsenleiste oder direkt auf eine Leiterplatte gesteckt zu werden. Kompatibilität mit anderen spezifischen Stecksystemen hängt von den genauen Abmessungen und Kontaktierungen des jeweiligen Gegenstücks ab.
Welche Vorteile bietet das Rastermaß von 3,5 mm?
Das 3,5 mm Rastermaß ermöglicht eine hohe Pin-Dichte auf einer Leiterplatte, was besonders bei kompakten Designs von Vorteil ist. Es bietet gleichzeitig eine ausreichende Isolationsstrecke, um Probleme wie Übersprechen zwischen benachbarten Pins zu minimieren und eine sichere Signalübertragung zu gewährleisten.
