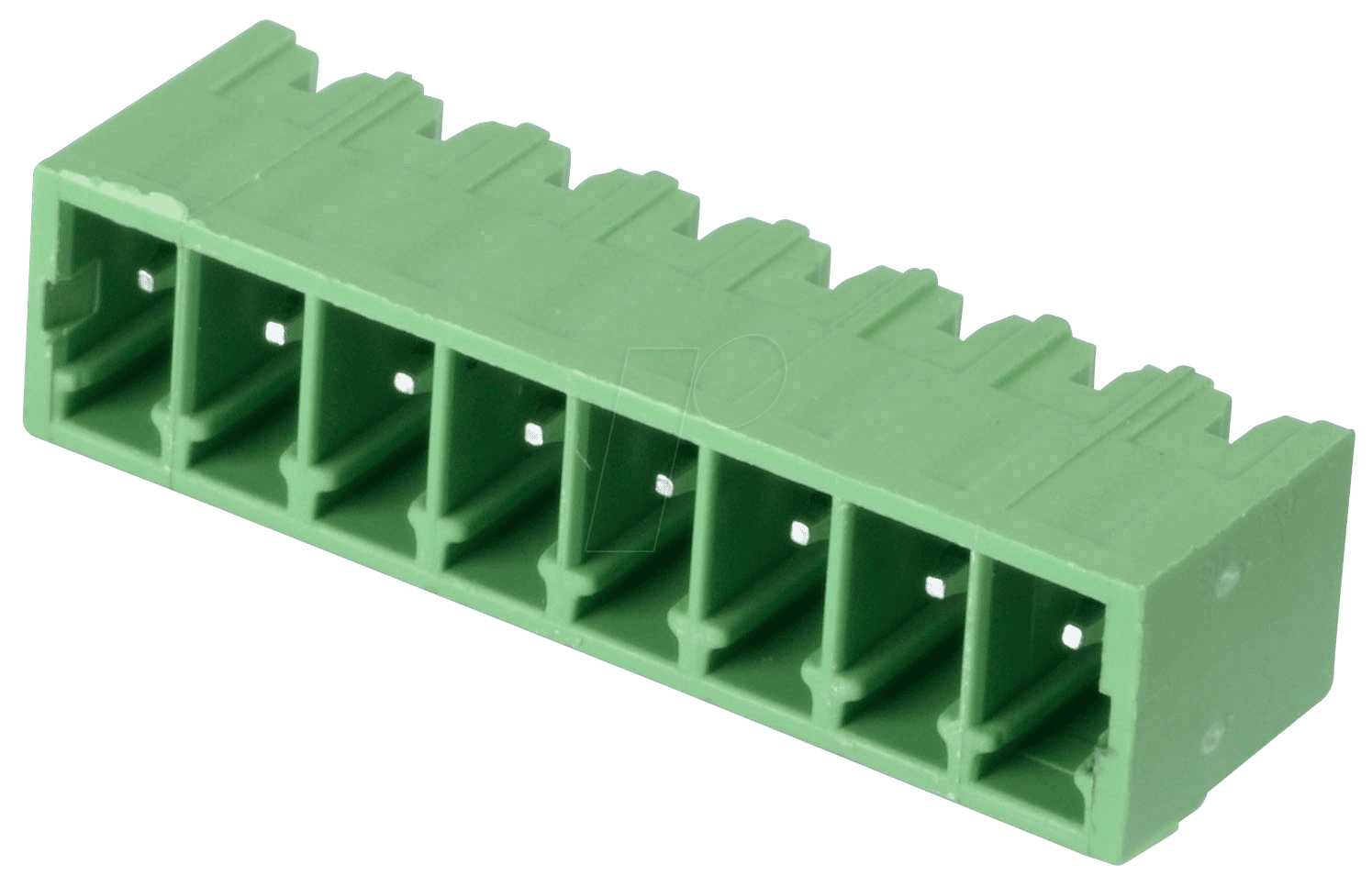

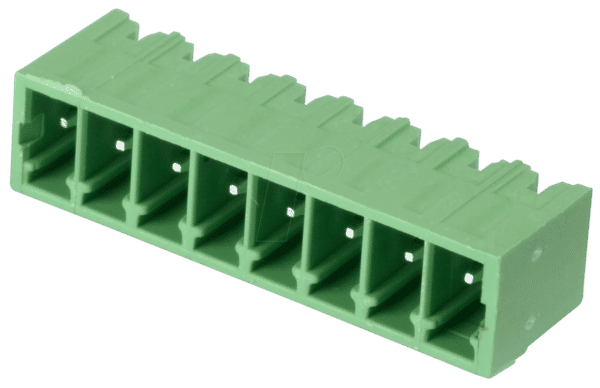

CTB932VD-8 – Stiftleiste – 8-pol, RM 3,5 mm, 0°: Die zuverlässige Verbindungslösung für Ihre anspruchsvollen Projekte
Wenn Sie eine präzise und sichere elektrische Verbindung für Ihre Platinen oder Module benötigen, ist die CTB932VD-8 Stiftleiste die ideale Wahl. Diese hochwertige 8-polige Stiftleiste mit einem Rastermaß von 3,5 mm und einer geraden Ausrichtung (0°) bietet eine robuste und zuverlässige Lösung für Elektronikentwickler, Ingenieure und Hobbyisten, die Wert auf Langlebigkeit und Funktionalität legen. Sie ist konzipiert, um die Integrität Ihrer Signalübertragung unter verschiedensten Bedingungen zu gewährleisten.
Maximale Konnektivität und Präzision
Die CTB932VD-8 Stiftleiste zeichnet sich durch ihre präzise Fertigung aus, die eine exakte Pin-Platzierung sicherstellt. Dies ist entscheidend für die Vermeidung von Kurzschlüssen und die Gewährleistung einer stabilen elektrischen Verbindung. Mit acht Polen bietet sie ausreichend Flexibilität für die Anbindung mehrerer Komponenten oder Datensignale auf begrenztem Raum. Das Rastermaß von 3,5 mm ist ein gängiger Standard, der Kompatibilität mit einer Vielzahl von Steckverbindern und PCBs gewährleistet und eine kompakte Bauweise ermöglicht.
Qualität, die überzeugt: Vorteile der CTB932VD-8 Stiftleiste
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, widersteht die Stiftleiste mechanischer Belastung und Umwelteinflüssen, was eine langfristige Zuverlässigkeit garantiert.
- Optimale Signalintegrität: Die präzise Pin-Konfiguration und die Kontaktmaterialien minimieren Signalverluste und Rauschen, was für empfindliche elektronische Schaltungen unerlässlich ist.
- Einfache Montage: Die gerade Ausrichtung (0°) ermöglicht eine unkomplizierte Lötverbindung oder die Verwendung mit passenden Buchsenleisten, was den Montageprozess beschleunigt.
- Hohe Kompatibilität: Das Standard-Rastermaß von 3,5 mm erleichtert die Integration in bestehende oder neue Schaltungsdesigns und ermöglicht die Kombination mit einer breiten Palette von elektronischen Bauteilen.
- Vielseitige Anwendungsbereiche: Von der Prototypenentwicklung über industrielle Steuerungen bis hin zu Consumer-Elektronik – die CTB932VD-8 Stiftleiste ist eine universell einsetzbare Lösung.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Details |
|---|---|
| Produktbezeichnung | CTB932VD-8 – Stiftleiste |
| Anzahl der Pole | 8 |
| Rastermaß (Pinabstand) | 3,5 mm |
| Ausrichtung | 0° (Gerade) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (z.B. PBT oder PA), bekannt für seine thermische Stabilität und mechanische Festigkeit. Garantiert Isolationsfähigkeit und Widerstandsfähigkeit gegenüber Umgebungsfaktoren wie Feuchtigkeit und Chemikalien. |
| Kontaktmaterial | Phosphorbronze oder Messing, galvanisch veredelt (z.B. mit Zinn oder Gold). Diese Materialien bieten exzellente elektrische Leitfähigkeit, Korrosionsbeständigkeit und gewährleisten eine dauerhaft geringe Übergangswiderstandskraft. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, je nach spezifischer Materialauswahl und Konfektionierung. Dies gewährleistet Funktionalität auch unter anspruchsvollen thermischen Bedingungen. |
| Nennstrom | Die spezifische Nennstrombelastbarkeit hängt von der Drahtstärke der angeschlossenen Leiter und der Qualität der Lötverbindung ab. Üblicherweise im Bereich von 1A bis 3A pro Kontakt. |
| Spannungsfestigkeit | Sehr hoch, typischerweise im Kilovolt-Bereich, um Überschläge und Durchbrüche auch bei höheren Spannungsgradienten zu verhindern. |
| Isolationswiderstand | Extrem hoch, im Gigaohm-Bereich, um sicherzustellen, dass keine unerwünschten Ströme zwischen den Kontakten fließen. |
| Mechanische Lebensdauer | Erwartungsgemäß hoch, oft im Bereich von 500 bis 1.000 Steckzyklen, abhängig von der Präzision der Gegenstücke und der mechanischen Beanspruchung. |
Anwendungsgebiete und Einsatzmöglichkeiten
Die CTB932VD-8 Stiftleiste findet breite Anwendung in verschiedenen Branchen und Projekten, wo eine zuverlässige und kompakte Verbindungslösung gefragt ist:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen und Maschinenbau.
- Embedded Systems: Ideal für die Schnittstellenanbindung von Mikrocontrollern, Entwicklungskits (z.B. Raspberry Pi, Arduino mit geeigneten Breakout-Boards) und Peripheriegeräten.
- Leiterplattenkonfektionierung: Als Anschlussleiste für die Signalübertragung zwischen Hauptplatinen und Tochterplatinen oder Erweiterungsmodulen.
- Audio- und Videotechnik: In Geräten zur Übertragung von Audiosignalen oder zur Ansteuerung von Display-Modulen.
- Messtechnik und Labor: Für den Aufbau von Prüfschaltungen und Messaufbauten, bei denen flexible und wiederverbindbare Anschlüsse benötigt werden.
- Prototypenentwicklung: Ermöglicht schnelles und unkompliziertes Aufbauen und Verändern von Schaltungen.
Präzisionsgefertigte Komponenten für höchste Ansprüche
Die Fertigungspräzision der CTB932VD-8 Stiftleiste ist ein Kernmerkmal, das sie von minderwertigen Alternativen abhebt. Das Rastermaß von 3,5 mm erlaubt eine dichte Bestückung von Leiterplatten, ohne dabei die Handhabung oder die Signalintegrität zu beeinträchtigen. Die geradlinige Bauform (0°) vereinfacht den Lötprozess erheblich, da sie eine stabile Auflagefläche auf der Platine bietet und die Ausrichtung der Kontakte klar definiert. Dies reduziert die Wahrscheinlichkeit von Lötfehlern und sorgt für eine saubere und professionelle Fertigstellung. Die Qualität der Kontaktmaterialien, oft eine Kombination aus leitfähigem Grundmetall und schützender Oberflächenveredelung wie Verzinnung oder Vergoldung, garantiert minimale Übergangswiderstände über die gesamte Lebensdauer des Produkts.
Haltbarkeit und Zuverlässigkeit unter realen Bedingungen
Bei der Auswahl von Verbindungskomponenten spielt die Haltbarkeit eine entscheidende Rolle, insbesondere in industriellen oder anspruchsvollen Umgebungen. Die CTB932VD-8 Stiftleiste ist so konzipiert, dass sie den typischen Belastungen im Elektronikbau standhält. Das Gehäusematerial, meist ein technischer Thermoplast wie Polybutylenterephthalat (PBT) oder Polyamid (PA), zeichnet sich durch hohe thermische Beständigkeit, ausgezeichnete elektrische Isolationseigenschaften und gute mechanische Festigkeit aus. Diese Eigenschaften schützen die internen Kontakte vor Staub, Feuchtigkeit und chemischen Einflüssen. Der Betriebstemperaturbereich, der typischerweise von -40°C bis +85°C reicht, stellt sicher, dass die Verbindung auch bei extremen Temperaturen stabil bleibt.
FAQ – Häufig gestellte Fragen zu CTB932VD-8 – Stiftleiste – 8-pol, RM 3,5 mm, 0°
Was bedeutet das Rastermaß (RM) von 3,5 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein RM von 3,5 mm ist ein gängiger Standard in der Elektronikfertigung und ermöglicht eine kompakte Bauweise von Steckverbindern und Leiterplattenlayouts.
Ist die CTB932VD-8 Stiftleiste für den Einsatz in Hochfrequenzanwendungen geeignet?
Für grundlegende Signalübertragungen ist die Stiftleiste gut geeignet. Bei sehr hohen Frequenzen, bei denen Impedanzanpassung und Signalintegrität kritisch sind, sind spezifische HF-Steckverbinder oft die bessere Wahl. Dennoch bietet die Präzision der CTB932VD-8 eine solide Basis für viele Standard-HF-Anwendungen im niedrigen bis mittleren Frequenzbereich.
Welche Art von Lötverfahren wird für die Montage empfohlen?
Für die CTB932VD-8 Stiftleiste wird die Lötung auf Leiterplatten mittels Wellenlöten oder Handlöten empfohlen. Achten Sie auf die Verwendung von bleihaltigen oder bleifreien Lotpasten entsprechend der geltenden RoHS-Richtlinien und auf die richtige Flussmittelwahl für eine saubere und zuverlässige Verbindung.
Kann die Stiftleiste auch mit anderen Steckertypen kombiniert werden?
Ja, die CTB932VD-8 Stiftleiste ist dafür konzipiert, mit passenden Buchsenleisten mit einem Rastermaß von 3,5 mm kombiniert zu werden. Dies ermöglicht den Aufbau von flexiblen und modularen Stecksystemen.
Wie kann ich die elektrische Belastbarkeit der Stiftleiste sicherstellen?
Die elektrische Belastbarkeit hängt nicht nur von der Stiftleiste selbst ab, sondern auch von der Dicke und dem Material der angeschlossenen Leiterbahnen sowie der Qualität der Lötverbindung. Stellen Sie sicher, dass die Dimensionierung der Leiterbahnen und die Strombelastung des Gesamtsystems die maximalen Nennwerte des Anschlusses nicht überschreiten.
Ist die CTB932VD-8 Stiftleiste RoHS-konform?
Obwohl die genaue RoHS-Konformität vom Hersteller abhängt, werden Produkte wie die CTB932VD-8 in der Regel unter Berücksichtigung der geltenden Umweltvorschriften gefertigt, um den Einsatz in globalen Märkten zu ermöglichen.
Wie schützt die Stiftleiste vor Kurzschlüssen?
Der ausreichende Abstand zwischen den einzelnen Pins (definiert durch das Rastermaß) und die hohe Isolationsfestigkeit des Gehäusematerials verhindern Kurzschlüsse zwischen benachbarten Kontakten, auch bei mechanischer Beanspruchung oder Umwelteinflüssen.
