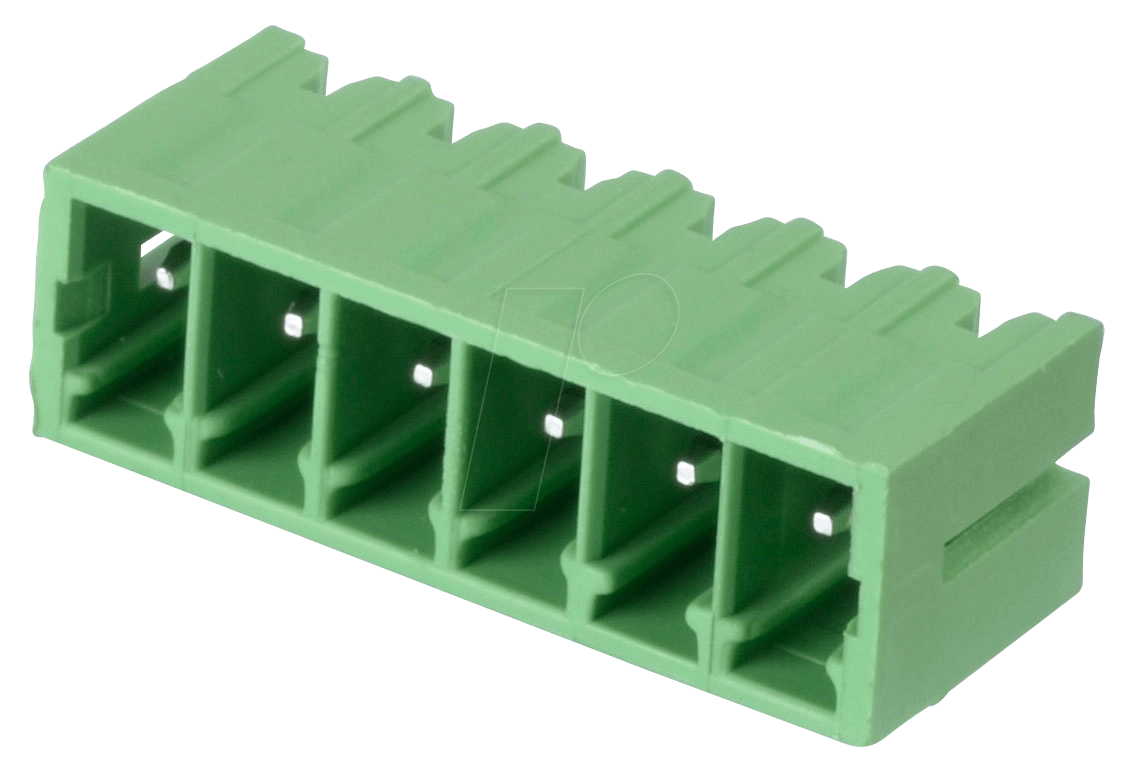

CTB932VD-6 – 6-polige Stiftleiste für präzise Verbindungen
Benötigen Sie eine zuverlässige und langlebige Lösung für die Signalübertragung und Stromversorgung in Ihren elektronischen Projekten? Die CTB932VD-6 Stiftleiste mit 6 Polen und einem Rastermaß von 3,5 mm im Winkel von 0° ist die optimale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf Präzision, Stabilität und einfache Handhabung legen. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und Kabeln oder anderen Komponenten und gewährleistet eine sichere und störungsfreie Schnittstelle.
Maximale Konnektivität und Flexibilität
Die CTB932VD-6 Stiftleiste bietet eine robuste und gut zugängliche Anschlussmöglichkeit für eine Vielzahl von Anwendungen. Mit ihren 6 Polen ermöglicht sie die gleichzeitige Übertragung mehrerer Signale oder Strompfade, was sie ideal für komplexe Schaltungen macht. Das standardisierte Rastermaß von 3,5 mm gewährleistet Kompatibilität mit einer breiten Palette von Gegenstücken und Steckverbindern, während die gerade Ausrichtung (0°) eine platzsparende und ordentliche Verkabelung auf der Leiterplatte ermöglicht.
Hervorragende Leistung und Zuverlässigkeit
Im Vergleich zu minderwertigen Alternativen zeichnet sich die CTB932VD-6 durch ihre überlegene Verarbeitungsqualität und Materialauswahl aus. Dies führt zu einer deutlich höheren Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise Fertigung der Kontakte minimiert Übergangswiderstände, was für eine effiziente Signalübertragung und minimierte Leistungsverluste unerlässlich ist.
Anwendungsbereiche der CTB932VD-6 Stiftleiste
Diese vielseitige Stiftleiste findet breite Anwendung in folgenden Bereichen:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Steuergeräten in Fertigungsstraßen und Prozessanlagen.
- Messtechnik und Laborgeräte: Zuverlässige Verbindung von Messinstrumenten und Prüfaufbauten für präzise Datenerfassung.
- Embedded Systems und Prototyping: Einfache und modulare Integration von Komponenten in Prototypen und Kleinserien.
- Audio- und Videotechnik: Sichere Signalweiterleitung in Hi-Fi-Anlagen, Broadcast-Equipment und Unterhaltungselektronik.
- Haushaltsgeräte: Verbindung von Bedienelementen und internen Modulen in modernen Elektrogeräten.
- Fahrzeugtechnik: Robuste Konnektivität für Bordelektronik und Sensorik in Kraftfahrzeugen.
Konstruktion und Material – Garant für Langlebigkeit
Die Auswahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer einer Stiftleiste. Die CTB932VD-6 wird aus hochwertigen Komponenten gefertigt, die eine außergewöhnliche Beständigkeit gegen Korrosion, mechanische Belastung und Temperaturschwankungen aufweisen. Dies stellt sicher, dass Ihre Verbindungen auch nach Jahren des Einsatzes stabil und funktionsfähig bleiben.
Technische Spezifikationen im Detail
Die folgende Tabelle gibt Ihnen einen detaillierten Einblick in die relevanten technischen Eigenschaften der CTB932VD-6 Stiftleiste:
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | CTB932VD-6 |
| Typ | Stiftleiste |
| Polanzahl | 6 |
| Rastermaß (RM) | 3,5 mm |
| Ausrichtung | 0° (gerade) |
| Kontaktmaterial | Verzinnter Kupferlegierung (Standard für gute Leitfähigkeit und Lötbarkeit) |
| Isolationsmaterial | Hochtemperatur-Thermoplast (z.B. PBT oder PA, bekannt für mechanische Festigkeit und elektrische Isolation) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch für solche Bauteile, ermöglicht Einsatz in vielfältigen Umgebungen) |
| Schutzart (bei passendem Gegenstück) | IP20 (Schutz gegen Berührung und Fremdkörper größer 12,5 mm) |
| Lötverfahren | Geeignet für gängige Lötverfahren wie Wellenlöten und Handlöten. |
Vorteile der präzisen Fertigung
Die CTB932VD-6 zeichnet sich durch folgende herausragende Vorteile aus:
- Hohe Kontaktsicherheit: Die präzise gefertigten Stifte und die passende Geometrie des Gegenstücks gewährleisten einen festen und zuverlässigen Kontakt, der Vibrationen standhält.
- Optimale Leitfähigkeit: Die Verwendung von Materialien mit hoher elektrischer Leitfähigkeit und die sorgfältige Oberflächenbehandlung der Kontakte minimieren Signalverluste und Wärmeentwicklung.
- Lange Lebensdauer: Die robuste Konstruktion und die widerstandsfähigen Materialien sorgen für eine lange Lebensdauer, auch bei häufigem Stecken und Trennen.
- Einfache Montage: Die gerade Ausrichtung und das standardisierte Rastermaß erleichtern die Bestückung von Leiterplatten und die Integration in bestehende Systeme.
- Breite Kompatibilität: Das Rastermaß von 3,5 mm ist ein weit verbreiteter Standard und ermöglicht die Verwendung mit einer Vielzahl von Steckverbindern.
- Temperaturbeständigkeit: Die verwendeten Isolationsmaterialien sind für einen weiten Temperaturbereich ausgelegt, was den Einsatz in verschiedenen Umgebungen ermöglicht.
Sicherheit und Normen
Unsere CTB932VD-6 Stiftleiste wird unter Einhaltung relevanter Industriestandards gefertigt. Dies gewährleistet nicht nur die Funktionalität, sondern auch die Sicherheit Ihrer elektronischen Geräte und Systeme. Die Materialien sind sorgfältig ausgewählt, um den Anforderungen für den Einsatz in professionellen und industriellen Umgebungen gerecht zu werden.
Optimierung für Ihre Schaltungen
Bei der Entwicklung elektronischer Schaltungen ist die Wahl der richtigen Steckverbinder entscheidend für die Performance und Zuverlässigkeit. Die CTB932VD-6 wurde entwickelt, um den Anforderungen moderner Schaltungsdesigns gerecht zu werden. Ihre Kompaktheit und die gerade Ausführung erlauben eine effiziente Nutzung des verfügbaren Platzes auf der Leiterplatte, was besonders in Gehäusen mit begrenztem Raum von Vorteil ist.
FAQ – Häufig gestellte Fragen zu CTB932VD-6 – Stiftleiste – 6-pol, RM 3,5 mm, 0°
Kann die CTB932VD-6 Stiftleiste auch für höhere Stromstärken verwendet werden?
Die maximale Strombelastbarkeit einer Stiftleiste hängt von mehreren Faktoren ab, einschließlich des Querschnitts der verwendeten Drähte und der Umgebungstemperatur. Für die CTB932VD-6 Stiftleiste mit 6 Polen und einem Rastermaß von 3,5 mm ist eine typische Strombelastbarkeit von bis zu 3A pro Kontakt üblich, sofern dies durch die Kabelquerschnitte und die Kühlung unterstützt wird. Bitte konsultieren Sie die spezifischen Datenblätter oder nehmen Sie Kontakt mit uns auf, um die genauen Grenzwerte für Ihre Anwendung zu ermitteln.
Welche Arten von Steckverbindern sind kompatibel mit der CTB932VD-6?
Die CTB932VD-6 Stiftleiste ist für eine breite Palette von Steckverbindern mit einem Rastermaß von 3,5 mm konzipiert. Dazu gehören typischerweise Buchsenleisten (Header) mit passender Polanzahl und Pin-Geometrie, Klemmverbinder oder auch Flachbandkabeladapter, die für dieses Rastermaß ausgelegt sind.
Wie wird die Lötbarkeit der CTB932VD-6 sichergestellt?
Die Kontakte der CTB932VD-6 Stiftleiste bestehen in der Regel aus einer Kupferlegierung mit einer Verzinnung. Diese Oberflächenbehandlung bietet eine exzellente Lötbarkeit, da sie Oxidation verhindert und eine gute Benetzung durch Lot ermöglicht. Sie ist für gängige Lötverfahren wie Wellenlöten und Handlöten optimiert.
Ist die Stiftleiste für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die CTB932VD-6 ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C. Das verwendete Isoliermaterial ist robust und beständig gegen mechanische Einflüsse. Für extrem raue Umgebungsbedingungen wie hohe Feuchtigkeit oder aggressive Chemikalien sollten jedoch spezielle Schutzmaßnahmen oder abgedichtete Steckverbindersysteme in Betracht gezogen werden.
Wie wird die Ausrichtung von 0° bei der Montage berücksichtigt?
Die Angabe „0°“ bezieht sich auf die Ausrichtung der Stifte zur Leiterplatte. Die Stiftleiste wird also senkrecht zur Oberfläche der Leiterplatte montiert. Dies ermöglicht eine einfache Bestückung und eine ordentliche Führung der Kabel auf der Platine. Bei der Auswahl von Gegenstücken ist darauf zu achten, dass diese ebenfalls für eine gerade Steckrichtung ausgelegt sind.
Was bedeutet „Rastermaß 3,5 mm“ konkret?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Bei einem Rastermaß von 3,5 mm beträgt der Abstand von Mitte zu Mitte zwischen zwei aufeinanderfolgenden Stiften 3,5 Millimeter. Dies ist ein wichtiger Parameter für die Kompatibilität mit anderen elektronischen Bauteilen und Steckverbindern.
Bietet die CTB932VD-6 eine elektrische Isolation?
Ja, das Gehäuse der Stiftleiste besteht aus einem isolierenden Kunststoffmaterial (z.B. PBT oder PA), das die elektrischen Kontakte voneinander und von der Umgebung trennt. Dies ist essenziell, um Kurzschlüsse zu vermeiden und die Sicherheit des Systems zu gewährleisten.
