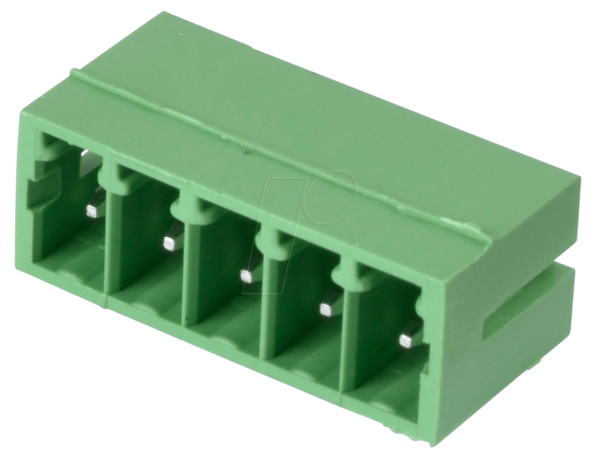

CTB932VD-5 – Die Präzisions-Stiftleiste für anspruchsvolle Elektronikprojekte
Suchen Sie eine zuverlässige und exakt gefertigte Verbindungskomponente für Ihre elektronischen Schaltungen? Die CTB932VD-5 Stiftleiste mit 5 Polen und einem Rastermaß von 3,5 mm im 0°-Winkel ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die höchste Ansprüche an Signalintegrität und mechanische Stabilität stellen. Diese Stiftleiste löst das Problem unzuverlässiger oder unpassender Steckverbindungen in anspruchsvollen Anwendungen, indem sie eine robuste und präzise Schnittstelle für die Datenübertragung und Stromversorgung bietet.
Hervorragende Konnektivität und Signalintegrität
Die CTB932VD-5 Stiftleiste zeichnet sich durch ihre herausragende Fertigungsqualität aus, die eine stabile und verlustarme Signalübertragung gewährleistet. Das Rastermaß von 3,5 mm ist optimiert für eine hohe Pin-Dichte, während die 5-polige Ausführung eine flexible Konfiguration ermöglicht. Die 0°-Winkel-Ausrichtung sorgt für eine saubere und geradlinige Montage auf Ihrer Leiterplatte, was insbesondere in platzbeschränkten Gehäusen von Vorteil ist. Im Vergleich zu Standardlösungen, die oft Kompromisse bei Materialqualität oder Präzision eingehen, bietet die CTB932VD-5 eine überlegene Langlebigkeit und Zuverlässigkeit.
Technische Spezifikationen und Vorteile
Die Auswahl der richtigen Verbindungskomponente ist entscheidend für den Erfolg jedes Elektronikprojekts. Die CTB932VD-5 Stiftleiste bietet eine Reihe von Vorteilen, die sie zur ersten Wahl für professionelle Anwendungen machen:
- Präzise Fertigung: Jede Stiftleiste wird unter strengen Qualitätskontrollen gefertigt, um exakte Abmessungen und eine zuverlässige Funktion zu garantieren. Dies minimiert das Risiko von Kontaktschwierigkeiten oder Kurzschlüssen.
- Robustes Design: Die Konstruktion ist auf Langlebigkeit ausgelegt und widersteht mechanischen Belastungen sowie Umwelteinflüssen, die in industriellen oder anspruchsvollen Hobby-Anwendungen auftreten können.
- Optimiertes Rastermaß: Das 3,5 mm Rastermaß ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf der Leiterplatte und unterstützt die Integration in kompakte Designs.
- Vielseitige Anwendung: Ob in der Automatisierungstechnik, im Prototyping, in der Messtechnik oder in der Unterhaltungselektronik – die CTB932VD-5 passt sich nahtlos an verschiedene Anforderungen an.
- Sichere Steckverbindung: Die Stifte sind so konstruiert, dass sie einen festen und sicheren Halt in kompatiblen Buchsen gewährleisten, was unerwünschtes Lösen durch Vibrationen verhindert.
Detailinformationen zur CTB932VD-5 Stiftleiste
Die CTB932VD-5 Stiftleiste ist mehr als nur eine einfache Steckverbindung; sie ist ein integraler Bestandteil, der die Leistung und Zuverlässigkeit Ihrer elektronischen Systeme maßgeblich beeinflusst. Die sorgfältige Auswahl der Materialien und die präzise Geometrie der einzelnen Kontakte stellen sicher, dass Signale klar und ohne unnötige Verzerrungen übertragen werden.
Das Gehäuse der Stiftleiste besteht aus einem hochtemperaturbeständigen und isolierenden Kunststoff, der sowohl mechanische Stabilität als auch elektrische Sicherheit gewährleistet. Die Kontaktstifte selbst sind in der Regel aus einer leitfähigen Legierung gefertigt und oft mit einer oberflächlichen Beschichtung versehen, um Korrosion zu verhindern und die Leitfähigkeit über die Zeit zu erhalten. Diese Beschichtungen sind entscheidend für die Langzeitperformance, insbesondere in Umgebungen mit wechselnden klimatischen Bedingungen.
Die 0°-Winkel-Ausrichtung ist ein wesentliches Designmerkmal, das eine parallele Montage zur Leiterplatte ermöglicht. Dies vereinfacht den Layoutprozess erheblich und ist essenziell für die Entwicklung von flachen Geräten oder stapelbaren Modulen. Die Bestückung auf der Leiterplatte erfolgt üblicherweise im Wellenlöten oder Reflow-Lötverfahren, wobei die robuste Bauweise der Stiftleiste eine hohe Löttemperatur toleriert, ohne sich zu verformen.
Die 5-polige Konfiguration bietet eine gute Balance zwischen Flexibilität und Einfachheit. Sie ist ideal für Anwendungen, die eine begrenzte Anzahl von Signalen oder Strompfaden erfordern, aber dennoch eine klare Trennung und einfache Zuordnung benötigen. Dies kann beispielsweise für die Ansteuerung von Motoren, die Übertragung von Sensorwerten oder die Verteilung von Strom an mehrere Komponenten genutzt werden.
Im Vergleich zu Stiftleisten mit breiterem Rastermaß bietet die CTB932VD-5 eine höhere Packungsdichte, was in der modernen Elektronikentwicklung, wo Platz immer ein kostbares Gut ist, von unschätzbarem Wert ist. Die Zuverlässigkeit der Steckverbindung ist hierbei ein kritischer Faktor, da ein Wackelkontakt oder eine schlechte Verbindung schnell zu Systemausfällen führen kann. Die präzise Toleranz der Kontaktstifte und Buchsen sorgt für einen festen Sitz und somit für eine stabile elektrische Verbindung, auch unter ungünstigen Betriebsbedingungen wie Vibrationen oder Temperaturschwankungen.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | CTB932VD-5 |
| Polanzahl | 5-polig |
| Rastermaß (RM) | 3,5 mm |
| Montagewinkel | 0° (Radial) |
| Gehäusematerial | Hochtemperatur-Kunststoff, flammhemmend (typisch PBT oder ähnliches Polymer) |
| Kontaktmaterial | Hochleitfähige Metalllegierung mit Korrosionsschutzbeschichtung (z.B. Zinn oder Gold) |
| Elektrische Belastbarkeit | Ausgelegt für typische Stromstärken im Niederspannungsbereich, abhängig von der genauen Ausführung und Kupferbahn auf der Leiterplatte |
| Mechanische Stabilität | Hohe Haltekraft der Kontakte für zuverlässige Verbindungen auch bei Vibrationen |
| Löttemperatur-Beständigkeit | Geeignet für gängige Lötverfahren (Wellenlöten, Reflow-Löten) bei definierten Temperaturen |
| Umweltschutz | RoHS-konform (typisch für moderne Elektronikkomponenten) |
Häufig gestellte Fragen zu CTB932VD-5 – Stiftleiste – 5-pol, RM 3,5 mm, 0°
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Bei der CTB932VD-5 beträgt dieses 3,5 mm. Ein kleineres Rastermaß ermöglicht eine höhere Pin-Dichte auf der Leiterplatte, was besonders bei kompakten Designs vorteilhaft ist. Es ist entscheidend, dass das Rastermaß der Stiftleiste mit dem der passenden Buchse übereinstimmt, um eine sichere und korrekte Verbindung zu gewährleisten.
Welche Art von Buchsen können mit dieser Stiftleiste verwendet werden?
Die CTB932VD-5 Stiftleiste ist für die Verbindung mit passenden 5-poligen Buchsen mit einem Rastermaß von 3,5 mm ausgelegt. Dies können beispielsweise gerade oder gewinkelte Buchsen sein, die die gleiche Pin-Anordnung aufweisen. Die genaue Kompatibilität hängt von der spezifischen Bauform der Buchse ab, aber die grundlegenden elektrischen und mechanischen Schnittstellen sind standardisiert.
Für welche Anwendungen ist diese Stiftleiste besonders geeignet?
Diese Stiftleiste eignet sich hervorragend für eine breite Palette von Anwendungen, darunter die Signalübertragung in Steuergeräten, die Verbindung von Sensormodulen, die Stromversorgung von Peripheriegeräten, Prototypenentwicklung, industrielle Automatisierung und allgemeine Schaltungsdesigns, bei denen eine zuverlässige und platzsparende Steckverbindung erforderlich ist.
Ist die CTB932VD-5 Stiftleiste RoHS-konform?
In der Regel sind moderne Elektronikkomponenten wie die CTB932VD-5 Stiftleiste RoHS-konform. Dies bedeutet, dass sie die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten erfüllen. Dies ist ein wichtiger Aspekt für die Umweltverträglichkeit und die Einhaltung internationaler Standards.
Kann diese Stiftleiste hohen Temperaturen standhalten?
Ja, das Gehäusematerial von Stiftleisten wie der CTB932VD-5 ist typischerweise aus Hochtemperatur-Kunststoffen gefertigt, die für die Beständigkeit gegenüber den Temperaturen ausgelegt sind, die beim Lötprozess auftreten. Zudem ermöglicht dies den Einsatz in Umgebungen mit erhöhten Betriebstemperaturen, solange die spezifizierten Betriebsgrenzen des Materials nicht überschritten werden.
Wie gewährleistet die Stiftleiste eine sichere mechanische Verbindung?
Die sichere mechanische Verbindung wird durch die präzise Fertigung der Kontaktstifte und die Entwicklung des Gehäuses gewährleistet. Die Stifte sind so konzipiert, dass sie fest in den Kontaktöffnungen der passenden Buchse sitzen und eine hohe Haltekraft aufweisen. Diese Robustheit ist entscheidend, um zu verhindern, dass sich die Verbindung durch Vibrationen oder Zugbelastung löst.
Welchen Vorteil bietet der 0°-Winkel gegenüber anderen Ausrichtungen?
Der 0°-Winkel bedeutet, dass die Stiftleiste parallel zur Leiterplatte montiert wird. Dies ist vorteilhaft, wenn es darum geht, flache Baugruppen zu realisieren oder mehrere Komponenten vertikal übereinander zu stapeln. Er ermöglicht ein aufgeräumteres Layout und ist oft eine Voraussetzung für die Integration in Gehäuse mit geringer Höhe.
