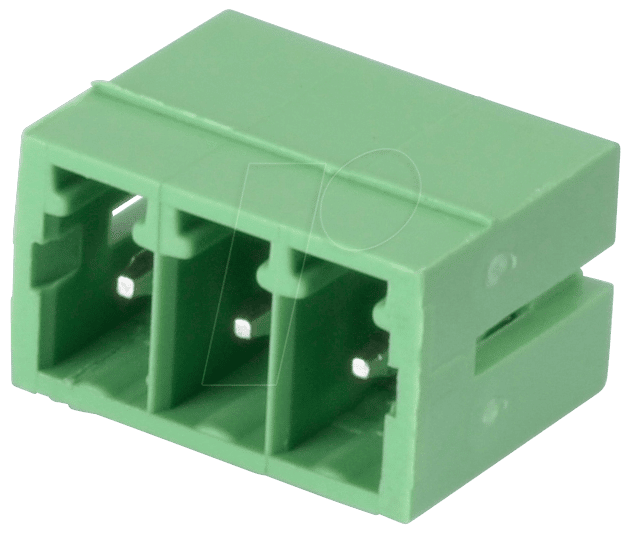

Zuverlässige Verbindungen für anspruchsvolle Elektronikprojekte: CTB932VD-3 – Ihre 3-polige Stiftleiste mit 3,5 mm Rastermaß
Suchen Sie nach einer robusten und präzisen Lösung für Ihre Schaltungsanbindungen, bei der Zuverlässigkeit oberste Priorität hat? Die CTB932VD-3 Stiftleiste ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die eine sichere und stabile elektrische Verbindung in ihren Elektronikprojekten benötigen. Sie ist konzipiert, um eine nahtlose Integration und langfristige Leistungsfähigkeit in unterschiedlichsten Anwendungen zu gewährleisten.
Warum CTB932VD-3 die überlegene Wahl ist
Im Vergleich zu weniger spezifizierten oder minderwertigen Verbindungskomponenten bietet die CTB932VD-3 Stiftleiste eine herausragende Kombination aus Präzision, Langlebigkeit und einfacher Handhabung. Das exakte Rastermaß von 3,5 mm und die 0°-Ausrichtung des Kontakts ermöglichen eine klare und platzsparende Bestückung auf Leiterplatten. Die durchdachte Konstruktion minimiert das Risiko von Kurzschlüssen und sorgt für eine konsistente Signalübertragung, was gerade bei komplexen Schaltungen oder empfindlichen elektronischen Bauteilen von entscheidender Bedeutung ist. Diese Stiftleiste ist nicht nur eine Komponente, sondern ein Fundament für die Stabilität und Funktionalität Ihrer elektronischen Systeme.
Technische Spezifikationen und herausragende Merkmale
Die CTB932VD-3 Stiftleiste zeichnet sich durch ihre präzise Fertigung und die Auswahl hochwertiger Materialien aus, die eine optimale elektrische Leitfähigkeit und mechanische Stabilität gewährleisten. Mit 3 Polen bietet sie die notwendige Flexibilität für eine Vielzahl von Verbindungsaufgaben, während das spezifizierte Rastermaß von 3,5 mm eine kompakte Bauweise ermöglicht. Die 0°-Orientierung ist optimal für gerade Steckverbindungen auf Platinen.
Kernvorteile der CTB932VD-3 Stiftleiste
- Präzise Kontaktführung: Das Rastermaß von 3,5 mm sorgt für exakte Positionierung und verhindert fehlerhafte Verbindungen, was für die Integrität von Schaltungssignalen essenziell ist.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, widersteht diese Stiftleiste mechanischer Beanspruchung und Umwelteinflüssen, was eine lange Lebensdauer garantiert.
- Einfache Montage: Die 0°-Ausrichtung und das standardisierte Design ermöglichen eine unkomplizierte Handhabung und Lötbarkeit auf Leiterplatten.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypenbau bis hin zu Serienfertigung.
- Optimale Signalintegrität: Minimiert Signalverluste und Rauschen durch zuverlässige Kontaktierung und gute elektrische Leitfähigkeit.
- Platzsparendes Design: Das kompakte 3,5 mm Rastermaß ermöglicht eine dichte Bestückung von Leiterplatten, was besonders bei begrenztem Bauraum von Vorteil ist.
Detaillierte Produktinformationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | CTB932VD-3 – Stiftleiste |
| Anzahl der Pole | 3 |
| Rastermaß (Pitch) | 3,5 mm |
| Anschlusstyp / Ausrichtung | 0° (gerade) |
| Kontaktmaterial | Hochwertige Kupferlegierung, oft mit Nickel- oder Goldbeschichtung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. Gewährleistet geringen Übergangswiderstand. |
| Gehäusematerial | Hochtemperaturbeständiger Kunststoff (z.B. PBT oder PA), der auch bei Lötprozessen stabil bleibt und gute Isolationseigenschaften bietet. |
| Mechanische Stabilität | Konstruktion ausgelegt für sicheren Halt auf der Leiterplatte und Widerstandsfähigkeit gegen versehentliches Herausziehen der angeschlossenen Kabel oder Module. |
| Elektrische Belastbarkeit | Entwickelt für typische Stromstärken im Niedervolt- und Signalbereich, mit Spezifikationen, die den Anforderungen moderner Elektronikanwendungen gerecht werden. (Spezifische Strom- und Spannungswerte entnehmen Sie bitte dem technischen Datenblatt des Herstellers). |
| Einsatztemperatur | Breiter Einsatztemperaturbereich, der eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen ermöglicht. (Typische Werte liegen oft zwischen -40°C und +105°C, genaue Angaben sind herstellerspezifisch). |
| Isolationswiderstand | Hoher Isolationswiderstand zwischen den Kontakten und zur Masse, um elektrische Störungen und Kriechströme zu vermeiden. |
Anwendungsgebiete und Einsatzmöglichkeiten
Die CTB932VD-3 Stiftleiste ist ein vielseitiges Bauteil, das in einer breiten Palette von Elektronikanwendungen eingesetzt werden kann. Ihre präzise Konstruktion macht sie besonders wertvoll für:
- Leiterplatten-Verbindungen: Als Steckverbinder zwischen Hauptplatinen und Submodulen, Displays oder Sensorik.
- Prototypenbau und Entwicklung: Ermöglicht flexible und wiederholbare Verbindungen beim Testen von Schaltungsdesigns.
- Industrielle Automatisierung: In Steuerungsgeräten, Sensoren und Aktoren für zuverlässige Daten- und Energieübertragung.
- Verbraucherelektronik: In Geräten, wo eine feste, aber demontierbare Verbindung benötigt wird, wie z.B. in Haushaltsgeräten oder Unterhaltungselektronik.
- Messtechnik: Zur Anbindung von Messinstrumenten und zur Datenübertragung von Prüflingen.
- DIY-Projekte und Maker-Szene: Eine solide Grundlage für eigene Erfindungen und Projekte mit Mikrocontrollern wie Arduino oder Raspberry Pi.
Häufig gestellte Fragen zu CTB932VD-3 – Stiftleiste – 3-pol, RM 3,5 mm, 0°
Was ist das Hauptanwendungsgebiet dieser Stiftleiste?
Die CTB932VD-3 Stiftleiste ist primär für die elektrische und mechanische Verbindung von Bauteilen auf Leiterplatten konzipiert. Sie dient als Standardkomponente für interne und externe Verbindungen in einer Vielzahl von elektronischen Geräten und Systemen, von der Prototypenentwicklung bis zur industriellen Anwendung.
Welche Vorteile bietet das 3,5 mm Rastermaß?
Das Rastermaß von 3,5 mm ermöglicht eine kompakte Bauweise auf der Leiterplatte. Dies ist vorteilhaft, wenn auf begrenztem Raum viele Verbindungen untergebracht werden müssen, wie es oft bei miniaturisierten Elektronikgeräten oder dichten Bestückungen der Fall ist. Es gewährleistet zudem eine definierte und sichere Abgrenzung der einzelnen Kontakte.
Ist die Stiftleiste für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Die Eignung für Umgebungen mit hoher Luftfeuchtigkeit hängt stark vom Gehäusematerial und der Oberflächenbeschaffenheit der Kontakte ab. Hochwertige Stiftleisten mit korrosionsbeständigen Kontakten (z.B. vergoldet) und robusten Gehäusematerialien bieten hierfür in der Regel eine gute Leistung. Es ist jedoch ratsam, die spezifischen Datenblätter des Herstellers für detaillierte Umweltspezifikationen zu konsultieren.
Wie wird die CTB932VD-3 Stiftleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt durch das direkte Einlöten der Stiftleisten-Pins durch die vorgebohrten Löcher auf der Leiterplatte. Der lötbare Kontakt und die mechanische Ausrichtung der Pins sind speziell für diesen Prozess optimiert. Die 0°-Ausrichtung bedeutet, dass die Pins senkrecht zur Leiterplatte verlaufen.
Welche Arten von Steckverbindern können mit dieser Stiftleiste kombiniert werden?
Diese Stiftleiste ist standardmäßig für die Kombination mit entsprechenden Buchsenleisten oder Crimpkontakten ausgelegt, die über ein kompatibles Rastermaß von 3,5 mm und die passende Anzahl von Kontakten verfügen. Oft werden hierfür Gehäuse mit Drahtzuführung oder Kabelstecker mit entsprechenden Gegenkontakten verwendet.
Was bedeutet die Angabe „0°“ bei der Ausrichtung?
„0°“ bezieht sich auf die Ausrichtung der Stiftleiste zur Leiterplatte. Es bedeutet, dass die Pins im rechten Winkel (gerade) zur Oberfläche der Leiterplatte stehen. Dies ist die gängigste Form für direkte Steckverbindungen und ermöglicht eine effiziente Raumnutzung.
Bietet diese Stiftleiste eine elektrische Isolierung zwischen den Polen?
Ja, das Gehäusematerial der Stiftleiste (typischerweise ein Hochtemperaturkunststoff wie PBT oder PA) sorgt für eine zuverlässige elektrische Isolierung zwischen den einzelnen Kontakten. Dies verhindert Kurzschlüsse und gewährleistet die Signalintegrität.
