Präzise Verbindungen für anspruchsvolle Elektronikprojekte: CTB932HD-8 – Ihre Lösung für zuverlässige Signalübertragung

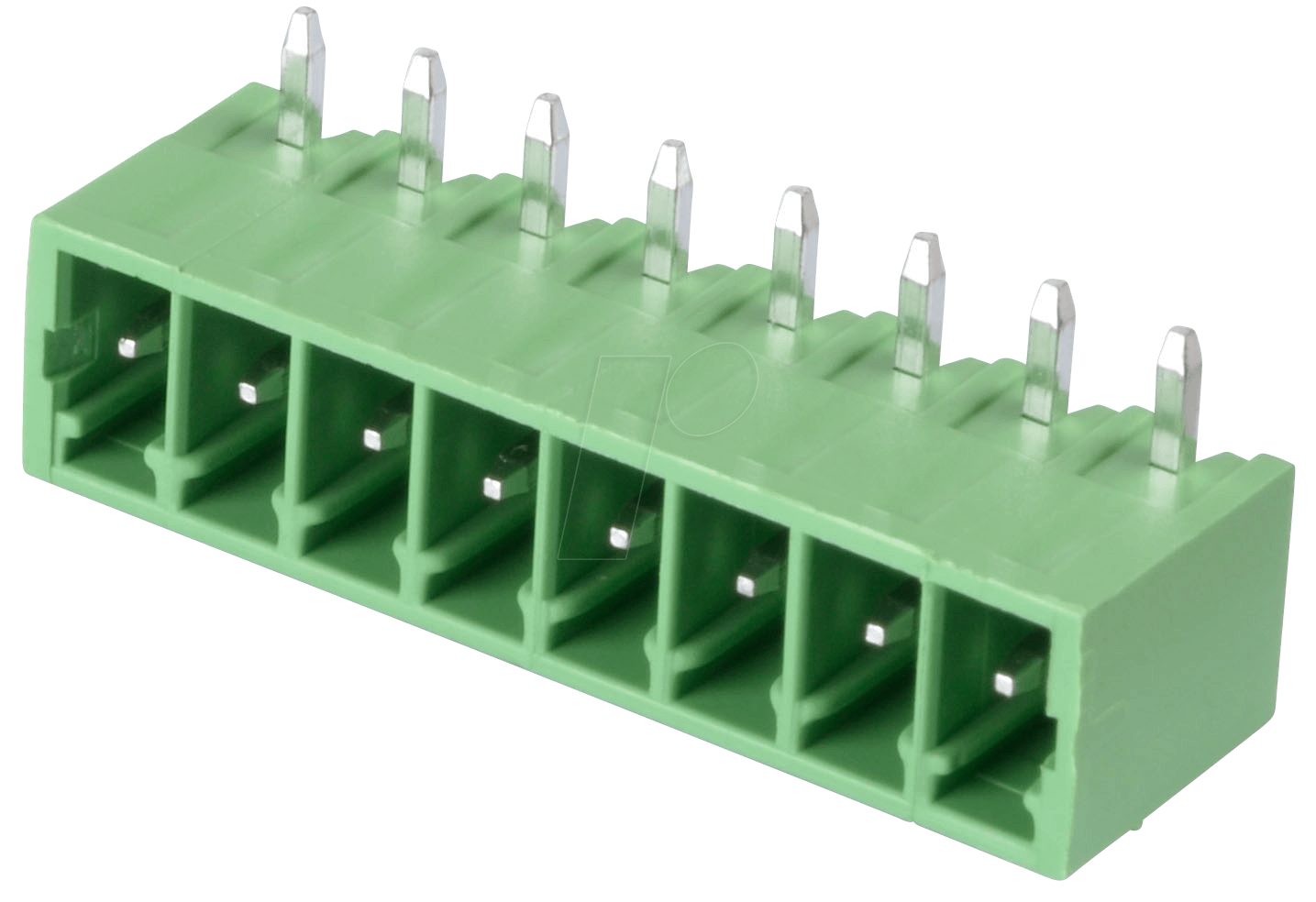

Die CTB932HD-8 Stiftleiste mit 8 Polen und einem Rastermaß von 3,5 mm im 90°-Winkel wurde entwickelt, um Ingenieuren, Entwicklern und Technikbegeisterten eine robuste und präzise Lösung für die Signalübertragung in komplexen elektronischen Systemen zu bieten. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und externen Geräten oder anderen Modulen, wo eine sichere und gut organisierte Verbindung unerlässlich ist. Ideal für Prototyping, Embedded Systems und industrielle Steuerungen, bei denen Zuverlässigkeit oberste Priorität hat.
Überlegene Konnektivität und Montagekomfort
Die CTB932HD-8 Stiftleiste repräsentiert eine Weiterentwicklung gegenüber einfacheren Steckverbindungen, indem sie eine höhere Kontaktdichte, eine klare Pin-Belegung und eine optimierte Montageflexibilität bietet. Ihr Design im 90°-Winkel ermöglicht eine platzsparende Anordnung auf der Leiterplatte und erleichtert die Verkabelung in beengten Gehäusen. Im Gegensatz zu frei verdrahteten Lösungen, die anfällig für Fehler und mechanische Belastungen sind, bietet diese Stiftleiste eine definierte und sichere Verbindung, die sowohl die Installation vereinfacht als auch die Langlebigkeit des Gesamtsystems erhöht.
Technische Spezifikationen und Aufbau
Die CTB932HD-8 zeichnet sich durch ihre spezifische Konfiguration aus, die auf maximale Funktionalität und Kompatibilität ausgelegt ist. Mit 8 Polen ist sie für Anwendungen geeignet, die eine moderate Anzahl von Signalleitungen benötigen, ohne übermäßig viel Platz einzunehmen. Das Rastermaß von 3,5 mm ist ein gängiger Standard, der eine breite Auswahl an kompatiblen Gegenstücken und Steckern ermöglicht, was die Integration in bestehende oder neue Designs erleichtert.
Vorteile der CTB932HD-8 Stiftleiste
- Optimiertes Rastermaß (RM 3,5 mm): Ermöglicht eine hohe Kontaktdichte auf begrenztem Raum und Kompatibilität mit einer Vielzahl von Steckern und Kabeln.
- 90°-Winkel-Design: Erleichtert die horizontale Anbringung auf der Leiterplatte und optimiert die Kabelführung in Gehäusen, spart wertvollen Platz.
- Robuste Konstruktion: Gewährleistet eine stabile und zuverlässige mechanische Verbindung, die Vibrationen und Umwelteinflüssen standhält.
- Klare Pin-Belegung: Vereinfacht das Routing von Signalen und reduziert das Risiko von Fehlverdrahtungen während der Montage.
- Hohe elektrische Leitfähigkeit: Die hochwertigen Kontakte sorgen für minimale Signalverluste und eine effiziente Stromübertragung.
- Einfache Integration: Standardisierte Abmessungen und Anschlussmöglichkeiten erleichtern die nahtlose Integration in bestehende oder neue Schaltungen.
- Zuverlässige Signalintegrität: Minimiert Crosstalk und Signalverfälschungen für eine präzise Datenübertragung.
Qualität und Materialität für maximale Lebensdauer
Die Auswahl der Materialien ist entscheidend für die Performance und Langlebigkeit elektronischer Komponenten. Die CTB932HD-8 Stiftleiste ist aus hochwertigen thermoplastischen Kunststoffen gefertigt, die eine ausgezeichnete elektrische Isolation bieten und gleichzeitig eine hohe mechanische Festigkeit aufweisen. Die Kontakte selbst sind in der Regel aus einer Kupferlegierung gefertigt und oberflächenbehandelt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Diese Kombination aus robustem Gehäusematerial und präzise gefertigten Kontakten stellt sicher, dass die Stiftleiste auch unter anspruchsvollen Betriebsbedingungen zuverlässig funktioniert.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der CTB932HD-8 Stiftleiste macht sie zu einer idealen Wahl für eine breite Palette von Anwendungen. In der industriellen Automatisierung wird sie zur Verbindung von Sensoren, Aktoren und Steuereinheiten eingesetzt, wo eine robuste und fehlerfreie Kommunikation unerlässlich ist. Im Bereich der Messtechnik und Prüftechnik ermöglicht sie eine flexible und wiederholgenaue Anbindung von Prüflingen und Messgeräten. Auch im Prototyping und in der Entwicklung von Embedded Systems findet sie breite Anwendung, um verschiedene Module und Erweiterungskarten einfach und sicher miteinander zu verbinden. Ihre 90°-Ausführung ist besonders vorteilhaft in Gehäusen mit begrenztem Bauraum, wie beispielsweise in kompakten Industrie-PCs, IoT-Geräten oder Steuerungsmodulen.
Produkteigenschaften im Detail
| Eigenschaft | Details |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | CTB932HD-8 |
| Polanzahl | 8 |
| Rastermaß (RM) | 3,5 mm |
| Abwinklung | 90° |
| Anschlussart (Platine) | Durchsteckmontage (THT) |
| Gehäusematerial | Hochtemperatur-Thermoplast, UL94-V0 klassifiziert (typisch) |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn oder Gold) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig von spezifischer Materialauswahl |
| Nennspannung | Abhängig von Isolationsabstand und Kontaktdesign, typisch für 3,5 mm Rastermaß |
| Nennstrom | Abhängig von Kontaktdesign und Leiterbahndimensionierung, üblicherweise im Ampere-Bereich |
| Isolationswiderstand | Sehr hoch, typisch > 1000 MΩ bei 500 V DC |
FAQ – Häufig gestellte Fragen zu CTB932HD-8 – Stiftleiste – 8-pol, RM 3,5 mm, 90°
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Bei der CTB932HD-8 beträgt dieses 3,5 mm. Ein standardisiertes Rastermaß wie 3,5 mm ist entscheidend, da es die Kompatibilität mit einer Vielzahl von Gegensteckern, Kabeln und anderen elektronischen Bauteilen sicherstellt. Dies erleichtert die Auswahl passender Peripherie und vereinfacht das Design von Schaltungen.
Welche Vorteile bietet die 90°-Winkel-Ausführung?
Die 90°-Winkel-Ausführung der Stiftleiste ermöglicht eine Montage parallel zur Leiterplatte. Dies ist besonders vorteilhaft in Anwendungen mit begrenztem Bauraum, da sie es erlaubt, Kabel und Verbindungen platzsparend zu verlegen. Sie optimiert die Nutzung des Volumens innerhalb eines Gehäuses und erleichtert die Kabelführung.
Ist die CTB932HD-8 für den Einsatz in rauen Umgebungen geeignet?
Die CTB932HD-8 ist konstruiert, um eine hohe Zuverlässigkeit zu bieten. Das Gehäusematerial ist typischerweise aus hochtemperaturfestem Thermoplast gefertigt, das UL94-V0 klassifiziert ist, was Flammwidrigkeit gewährleistet. Die robusten Kontakte und die sichere Verbindung machen sie auch für Umgebungen mit moderaten Vibrationen oder Temperaturschwankungen geeignet. Für extrem anspruchsvolle Umgebungen sollten spezifische Produktdatenblätter konsultiert werden.
Welche Arten von Steckern sind mit dieser Stiftleiste kompatibel?
Mit einem Rastermaß von 3,5 mm ist die CTB932HD-8 mit einer breiten Palette von Stiftleisten-Gegenstücken (Buchsenleisten) kompatibel, die ebenfalls ein 3,5 mm Rastermaß aufweisen. Dazu gehören viele standardisierte Flachbandkabelstecker, IDC-Stecker (Insulation Displacement Connector) oder auch Stecker für isolierte Leitungen, die für dieses Rastermaß ausgelegt sind.
Wie wird die Langlebigkeit der Kontakte sichergestellt?
Die Langlebigkeit der Kontakte wird durch die Verwendung hochwertiger Kupferlegierungen und eine entsprechende Oberflächenbehandlung wie Verzinnung oder Vergoldung gewährleistet. Diese Maßnahmen schützen die Kontakte vor Oxidation und Korrosion und sorgen für eine geringe Übergangswiderstand. Die mechanische Stabilität der Verbindung wird durch das Design der Stiftleiste und des Gegensteckers sichergestellt, was eine hohe Anzahl von Steckzyklen ermöglicht.
Ist diese Stiftleiste für Hochfrequenzanwendungen geeignet?
Die CTB932HD-8 ist primär für allgemeine Signalübertragungsaufgaben konzipiert. Für sehr hohe Frequenzen oder Anwendungen mit strengen Impedanzanforderungen sind spezielle Steckverbinder mit angepassten dielektrischen Eigenschaften und Abschirmungen erforderlich. Die hier angebotene Stiftleiste bietet eine gute Signalintegrität für die meisten Standardanwendungen im Bereich der digitalen und analogen Signalübertragung.
Was bedeutet „RM 3,5 mm“ in Bezug auf die Montage auf der Leiterplatte?
„RM 3,5 mm“ bedeutet, dass der Abstand von Mittelpunkt zu Mittelpunkt benachbarter Lötösen oder Kontakte auf der Leiterplatte 3,5 mm beträgt. Dies ist ein wichtiges Maß bei der Bestückungsplanung und der Erstellung von Leiterplattenlayouts, um sicherzustellen, dass die Stiftleiste korrekt und sicher verlötet werden kann und dass ausreichend Platz für die einzelnen Lötpunkte vorhanden ist.
