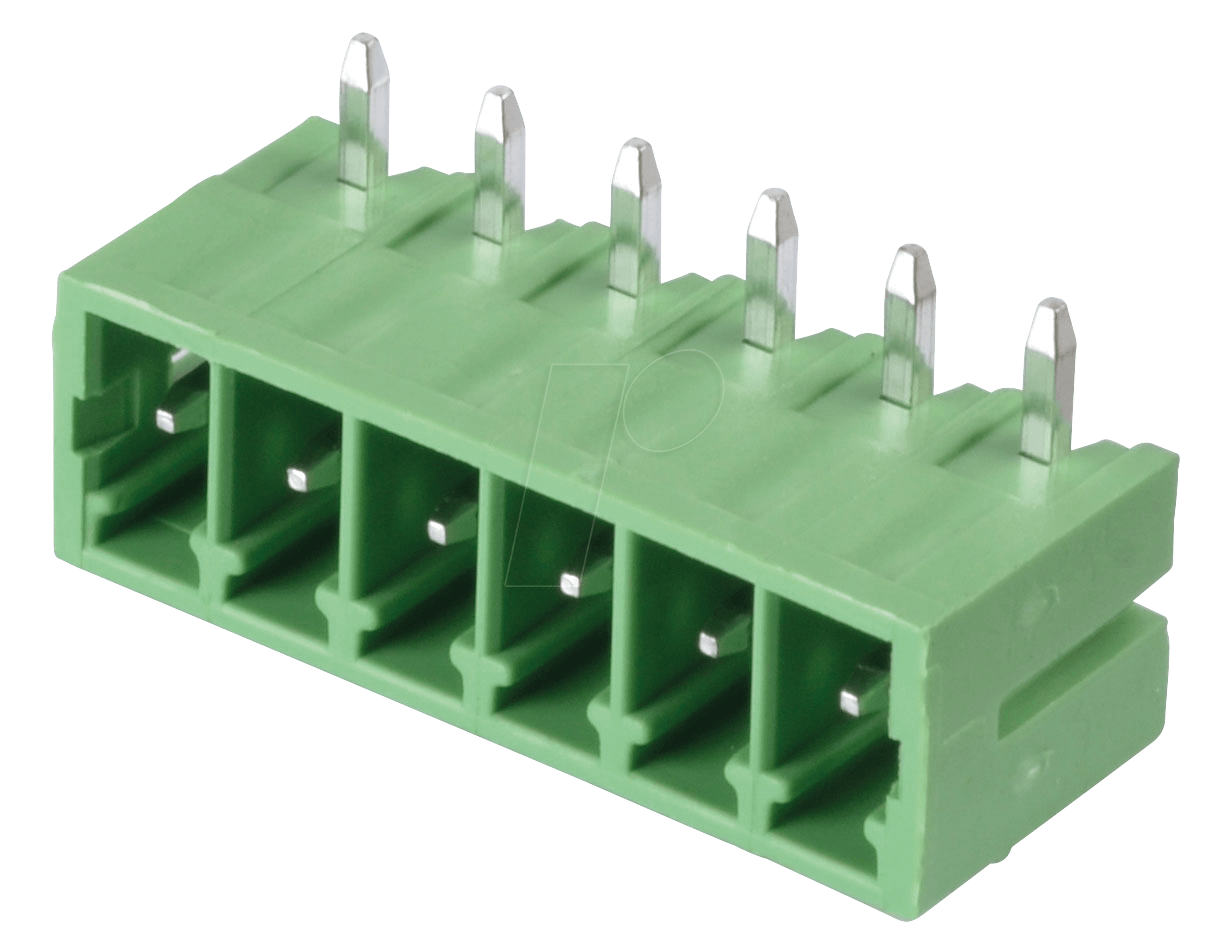

CTB932HD-6 – Präzision für Ihre Elektronikprojekte: 6-polige Stiftleiste, RM 3,5 mm, 90°
Die CTB932HD-6 Stiftleiste mit 6 Polen und einem Rastermaß von 3,5 mm im 90°-Winkel ist die ideale Lösung für Entwickler, Ingenieure und fortgeschrittene Bastler, die eine zuverlässige und präzise Verbindung in ihren elektronischen Schaltungen benötigen. Sie adressiert das Bedürfnis nach einer robusten und leicht zu handhabenden Steckverbindung für Leiterplattenmontage, bei der platzsparende und gerichtete Signalübertragung im Vordergrund stehen. Diese Stiftleiste übertrifft Standardlösungen durch ihre kompakte Bauform, die hohe Kontaktstabilität und die garantierte Ausrichtung im 90°-Winkel, was sie perfekt für anspruchsvolle Applikationen macht.
Maximale Konnektivität auf kleinstem Raum: Vorteile der CTB932HD-6
Die CTB932HD-6 Stiftleiste bietet entscheidende Vorteile, die sie zur überlegenen Wahl für Ihre Elektronikprojekte machen:
- Platzsparende 90°-Ausrichtung: Die rechtwinklige Bauform ermöglicht eine effiziente Nutzung des verfügbaren Bauraums auf der Leiterplatte und vereinfacht das Layout komplexer Schaltungen, indem sie Verbindungen parallel zur Platinenoberfläche ermöglicht.
- Hohe Pin-Dichte bei optimiertem Rastermaß: Mit einem Rastermaß von 3,5 mm bietet die 6-polige Konfiguration eine gute Balance zwischen Pin-Anzahl und physischer Größe, was für kompakte Designs von Vorteil ist.
- Zuverlässige Signalübertragung: Die hochwertige Verarbeitung der Kontakte gewährleistet eine stabile und verlustarme Signalübertragung, kritisch für die Funktionalität empfindlicher elektronischer Systeme.
- Einfache Montage und Demontage: Die Stiftleiste ist für eine einfache Lötverbindung auf Leiterplatten konzipiert und ermöglicht eine unkomplizierte Verbindung mit Gegensteckern.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, ist die CTB932HD-6 für Langlebigkeit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen ausgelegt.
Technische Spezifikationen und Materialqualität
Die CTB932HD-6 Stiftleiste zeichnet sich durch ihre präzisen technischen Spezifikationen und die sorgfältige Auswahl der Materialien aus. Die Konstruktion ist auf maximale Performance und Langlebigkeit ausgelegt, was sie zu einem vertrauenswürdigen Bestandteil Ihrer elektronischen Geräte macht.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | CTB932HD-6 |
| Anzahl der Pole | 6 |
| Rastermaß (RM) | 3,5 mm |
| Montagewinkel | 90° (Rechtwinklig) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder PA), UL94V-0 klassifiziert für Flammwidrigkeit |
| Kontaktmaterial | Messing mit vergoldeter oder verzinnter Oberfläche für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig von den genauen Materialspezifikationen |
| Nennstrom | Optimiert für Signal- und geringe Leistungsanwendungen, typischerweise im Bereich von 1A bis 3A pro Kontakt, abhängig von der Leiterplattengestaltung und den Umgebungsbedingungen. |
| Nennspannung | Konzipiert für Standard-Elektronikanwendungen, typischerweise bis zu 250V AC/DC, abhängig von der Isolationsfestigkeit des Materials. |
| Lötemperatur & -zeit | Standardkonform für Wellenlöten und Handlöten, mit empfohlenen Temperaturen und Zeiten zur Vermeidung von Materialschäden. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die CTB932HD-6 Stiftleiste ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit für eine breite Palette von Anwendungen prädestiniert. Ihre Fähigkeit, präzise und platzsparende Verbindungen zu realisieren, macht sie zu einer bevorzugten Komponente in zahlreichen Sektoren der Elektronikindustrie.
- Industrielle Automatisierung: Einsatz in Steuergeräten, Sensorik und Aktuatorik, wo robuste und zuverlässige Verbindungen für eine unterbrechungsfreie Funktionalität unerlässlich sind.
- Mess- und Regeltechnik: Integration in Messinstrumente und Prüfgeräte zur präzisen Übertragung von Messwerten und Steuersignalen.
- Consumer Electronics: Verwendung in Haushaltsgeräten, Unterhaltungselektronik und tragbaren Geräten, wo kompakte Bauweise und einfache Montage von Bedeutung sind.
- Automobilindustrie: Als Schnittstelle für Steuergeräte und Sensoren in Fahrzeugen, wo die 90°-Ausrichtung zur Optimierung des Kabelmanagements beiträgt.
- Medizintechnik: Einsatz in medizinischen Geräten und Diagnostiksystemen, wo hohe Zuverlässigkeit und präzise Signalintegrität gefordert sind.
- Prototyping und Entwicklung: Ideal für die schnelle und flexible Realisierung von Schaltungen auf Prototypen und Breadboards.
Präzision in der Fertigung: Die Rolle des Rastermaßes
Das Rastermaß von 3,5 mm bei der CTB932HD-6 Stiftleiste ist ein entscheidendes Designelement, das die Effizienz und Leistungsfähigkeit von Elektronikschaltungen maßgeblich beeinflusst. Es definiert den Abstand zwischen den Mittelpunkten benachbarter Kontakte und spielt somit eine zentrale Rolle bei der Bestimmung der Pin-Dichte auf einer Leiterplatte. Ein Rastermaß von 3,5 mm stellt einen ausgezeichneten Kompromiss dar: Es ermöglicht die Integration einer signifikanten Anzahl von Kontakten auf begrenztem Raum, ohne die Handhabung und Lötbarkeit zu beeinträchtigen.
Für Entwickler bedeutet dies, dass sie komplexere Funktionen auf kleineren Platinen realisieren können, was besonders in der heutigen Ära der Miniaturisierung von elektronischen Geräten von größter Bedeutung ist. Die engere Bestückung reduziert nicht nur die Größe der gesamten Baugruppe, sondern kann auch die Signallaufzeiten verkürzen und die elektrische Kopplung zwischen benachbarten Leitungen optimieren, sofern das Layout entsprechend gestaltet ist. Die CTB932HD-6 nutzt dieses Rastermaß, um eine hohe Funktionalität in einem kompakten Formfaktor zu gewährleisten, was sie zu einer bevorzugten Wahl für Anwendungen macht, bei denen jede Millimeter zählt.
Der 90°-Winkel: Optimierung für Layout und Montage
Die rechtwinklige Ausführung der CTB932HD-6 Stiftleiste ist ein weiteres herausragendes Merkmal, das ihre Funktionalität und Benutzerfreundlichkeit signifikant verbessert. Durch den 90°-Winkel der Pins zur Leiterplattenebene können Verbindungen direkt entlang oder parallel zur Oberfläche der Platine geführt werden. Dies eröffnet vielfältige Möglichkeiten für die Optimierung des Leiterplattendesigns:
Erstens erleichtert die 90°-Montage das Management von Kabelbäumen und Verbindungsleitungen. Anstatt Kabel senkrecht zur Platine führen zu müssen, was oft zu Platzproblemen und organisatorischen Schwierigkeiten führt, können sie nun parallel zur Platine verlegt werden. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Innenraum oder bei der Integration mehrerer Platinen übereinander.
Zweitens ermöglicht die rechtwinklige Ausrichtung eine effizientere Nutzung des dreidimensionalen Raums. Sie erlaubt es, Komponenten an den Rändern der Platine zu platzieren und die Verbindungen auf die gegenüberliegende Seite zu führen, was die Flexibilität im Layout erhöht. Dies kann entscheidend sein, um Störungen durch Wärmeentwicklung zu minimieren oder um bestimmte Bereiche der Platine für Wartungsarbeiten zugänglich zu halten. Die CTB932HD-6 mit ihrer 90°-Orientierung bietet somit eine elegante Lösung für komplexe Designherausforderungen.
FAQs – Häufig gestellte Fragen zu CTB932HD-6 – Stiftleiste – 6-pol, RM 3,5 mm, 90°
Was ist das Hauptanwendungsgebiet für diese Stiftleiste?
Die CTB932HD-6 Stiftleiste eignet sich hervorragend für Anwendungen, die eine zuverlässige und platzsparende Verbindung auf Leiterplatten erfordern, insbesondere dort, wo eine 90°-Ausrichtung der Verbindungen vorteilhaft ist. Dies umfasst industrielle Steuerungen, Messgeräte, Unterhaltungselektronik und Prototypenentwicklung.
Welche Vorteile bietet das Rastermaß von 3,5 mm?
Das Rastermaß von 3,5 mm ermöglicht eine hohe Pin-Dichte auf begrenztem Raum und erleichtert somit die Integration vieler Verbindungen in kompakte Designs. Es bietet einen guten Kompromiss zwischen Funktionalität und physischer Größe, ohne die Lötbarkeit oder Handhabung zu beeinträchtigen.
Ist die Stiftleiste für hohe Stromstärken geeignet?
Die CTB932HD-6 ist primär für Signal- und geringe Leistungsanwendungen konzipiert. Die Nennstromstärke pro Kontakt liegt typischerweise im Bereich von 1A bis 3A. Für Anwendungen mit sehr hohen Stromstärken sollten dedizierte Hochstromsteckverbinder in Betracht gezogen werden.
Welche Materialien werden für die Herstellung verwendet?
Das Gehäuse besteht in der Regel aus hochtemperaturfestem und flammwidrigem Kunststoff (z.B. PBT oder PA, UL94V-0). Die Kontakte sind aus Messing gefertigt und für optimale Leitfähigkeit und Korrosionsbeständigkeit vergoldet oder verzinnt.
Kann diese Stiftleiste in Umgebungen mit extremen Temperaturen eingesetzt werden?
Ja, die CTB932HD-6 ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C, was sie für viele anspruchsvolle Umgebungen geeignet macht. Die genaue Spezifikation kann je nach den exakten Materialqualitäten variieren.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Stiftleiste wird durch Lötverbindungen der Pins auf der Leiterplatte befestigt. Sie ist für gängige Lötverfahren wie Wellenlöten und Handlöten ausgelegt.
Ist die 90°-Ausrichtung zwingend erforderlich oder gibt es Alternativen?
Die 90°-Ausrichtung ist ein spezifisches Designmerkmal der CTB932HD-6, das Vorteile im Layout und Kabelmanagement bietet. Es existieren auch Stiftleisten mit anderen Winkeln (z.B. gerade), die je nach den spezifischen Anforderungen des Designs gewählt werden können.
