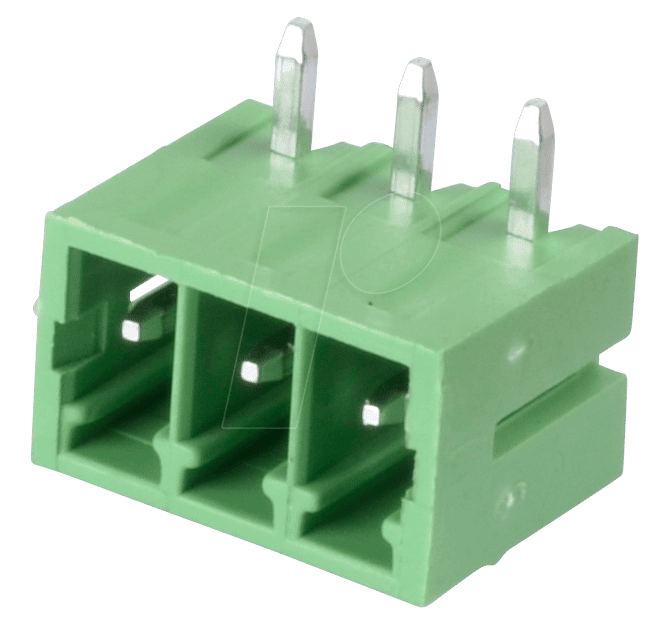

Optimale Verbindungslösungen für Ihre Elektronikprojekte: Die CTB932HD-3 Stiftleiste
Suchen Sie eine zuverlässige und präzise Lösung für Ihre Schaltkreisverbindungen, die sowohl Stabilität als auch einfache Handhabung garantiert? Die CTB932HD-3 Stiftleiste mit 3 Polen und einem Rastermaß von 3,5 mm im 90°-Design ist die ideale Wahl für Elektronikentwickler, Hobbyisten und Hersteller, die Wert auf qualitativ hochwertige und sichere Verbindungen legen. Sie überwindet die Herausforderungen von wackeligen oder schlecht isolierten Verbindungen und ermöglicht eine saubere und organisierte Integration in Ihre Platinen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die CTB932HD-3 Stiftleiste wurde konzipiert, um den höchsten Anforderungen an Signalintegrität und mechanische Belastbarkeit gerecht zu werden. Ihr präzises Rastermaß von 3,5 mm gewährleistet eine kompakte Bauweise und Kompatibilität mit einer Vielzahl von Sockeln und Gegenstücken. Die 90°-Ausrichtung der Kontakte ermöglicht eine platzsparende vertikale oder horizontale Montage auf Leiterplatten, was besonders in Gehäusen mit begrenztem Platzangebot von Vorteil ist. Dies unterscheidet sie von einfachen Buchsen oder offenen Drahtverbindungen, die oft zu Signalverlusten, Kurzschlüssen oder mechanischer Instabilität führen können.
Hervorragende technische Merkmale und Vorteile
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet die CTB932HD-3 Stiftleiste eine außergewöhnliche Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Sichere Kontaktierung: Die 3-polige Ausführung mit einem Rastermaß von 3,5 mm gewährleistet eine feste und zuverlässige Verbindung, die auch bei Vibrationen oder mechanischer Beanspruchung Bestand hat.
- Platzsparende 90°-Geometrie: Die rechtwinklige Anordnung der Pins erlaubt eine effiziente Raumnutzung auf Ihrer Leiterplatte und erleichtert die Verkabelung in engen Gehäusen.
- Einfache Montage: Die Stiftleiste lässt sich mühelos auf Standard-Lochrastern oder SMD-Pads (je nach Ausführung) montieren, was den Entwicklungsprozess beschleunigt.
- Vielseitige Anwendung: Ideal für die Signalübertragung, Spannungsversorgung und Datenkommunikation in diversen elektronischen Geräten und Systemen.
- Hohe elektrische Leitfähigkeit: Die verwendeten Kontaktmaterialien minimieren den Übergangswiderstand und sorgen für eine verlustfreie Signalübertragung.
- Isolierendes Gehäuse: Das Gehäuse der Stiftleiste bietet eine zuverlässige elektrische Isolation zwischen den einzelnen Kontakten und schützt so vor Kurzschlüssen.
Technische Spezifikationen im Detail
| Eigenschaft | Details |
|---|---|
| Produktbezeichnung | CTB932HD-3 – Stiftleiste |
| Anzahl der Pole | 3 |
| Rastermaß (RM) | 3,5 mm |
| Ausrichtung | 90° (rechtwinklig) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT, PA) – Beständig gegen Lötprozesse und thermische Belastung. |
| Kontaktmaterial | Verzinntes Messing oder Phosphorbronze – Bietet exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennstrom | Typischerweise bis zu 2A pro Kontakt (abhängig von der genauen Ausführung und Umgebungstemperatur). Bietet ausreichende Kapazität für gängige Signal- und kleinere Leistungskreise. |
| Betriebstemperatur | Breiter Temperaturbereich von -40°C bis +105°C (typisch), gewährleistet Zuverlässigkeit unter variierenden Bedingungen. |
| Isolationsspannung | Ausgelegt für Spannungen bis zu 250V AC/DC, was eine sichere Anwendung in vielen Niederspannungsanwendungen ermöglicht. |
| Einsteckkraft | Optimiert für eine einfache, aber sichere Steckverbindung ohne übermäßige Kraftanwendung. |
| Montageart | Durchsteckmontage (THT) oder Oberflächenmontage (SMD) – Spezifische Variante ist entscheidend für die Auswahl. Die 90°-Form prädestiniert sie für vertikale oder horizontale Platzausnutzung. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die CTB932HD-3 Stiftleiste ist ein universelles Bauteil, das in einer breiten Palette von elektronischen Systemen eingesetzt werden kann. Ihre Zuverlässigkeit und Präzision machen sie zur ersten Wahl für:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen.
- Unterhaltungselektronik: In Geräten wie Soundbars, Set-Top-Boxen oder Überwachungskameras für interne Signalpfade.
- Mess- und Prüftechnik: Als Schnittstelle für Messgeräte und Prüfaufbauten, wo präzise Verbindungen unerlässlich sind.
- Medizintechnik: In nicht-invasiven Geräten oder Peripheriegeräten, wo Zuverlässigkeit oberste Priorität hat.
- Prototypenentwicklung und Hobbyprojekte: Ermöglicht eine flexible und wiederverwendbare Verbindung von Modulen und Komponenten.
- Netzteile und Stromversorgungen: Zur sicheren und geordneten Verteilung von Strom innerhalb von Geräten.
- Kommunikationstechnik: Zur Verbindung von Modulen in Netzwerkgeräten oder Telekommunikationsinfrastruktur.
Häufig gestellte Fragen zu CTB932HD-3 – Stiftleiste – 3-pol, RM 3,5 mm, 90°
Was bedeutet das Rastermaß (RM) von 3,5 mm genau?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein RM von 3,5 mm bedeutet, dass der Abstand zwischen den Pins 3,5 Millimeter beträgt. Dieses Maß ist entscheidend für die Kompatibilität mit passenden Gegenstücken und für die Dichte der Bestückung auf einer Leiterplatte.
Ist die Stiftleiste für höhere Stromstärken geeignet?
Die CTB932HD-3 Stiftleiste ist typischerweise für Ströme bis zu 2 Ampere pro Kontakt ausgelegt. Für Anwendungen mit höheren Stromanforderungen sollten Sie spezifische Stiftleisten mit größeren Kontaktdimensionen und höherer Strombelastbarkeit in Betracht ziehen.
Welche Art von Gegensteckern kann ich mit dieser Stiftleiste verwenden?
Diese Stiftleiste ist für die Verbindung mit entsprechenden Buchsenleisten, Steckverbindergehäusen oder direkt mit einzelnen Kabeln über Crimp-Kontakte konzipiert, die über ein 3,5 mm Rastermaß und die passende Kontaktierung verfügen.
Wie wird die 90°-Ausrichtung im praktischen Einsatz genutzt?
Die 90°-Ausrichtung ermöglicht es, die Stiftleiste so auf der Leiterplatte zu montieren, dass die angeschlossenen Kabel entweder senkrecht zur Platinenoberfläche nach oben/unten oder parallel zur Platinenoberfläche seitlich abgeführt werden können. Dies ist besonders nützlich, um Platz in der Höhe oder Breite des Gehäuses zu sparen.
Aus welchem Material ist das Gehäuse der Stiftleiste gefertigt und warum ist das wichtig?
Das Gehäuse ist in der Regel aus einem Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder PA (Polyamid) gefertigt. Diese Materialien sind wichtig, da sie einerseits eine hohe elektrische Isolation bieten und andererseits den Belastungen beim Lötprozess (z.B. Reflow-Löten) standhalten, ohne sich zu verformen.
Ist die CTB932HD-3 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Die Stiftleiste bietet durch ihre robuste Konstruktion und die gängigen Materialien eine gute Beständigkeit gegenüber vielen Umwelteinflüssen. Für extrem raue Umgebungen (z.B. hohe Feuchtigkeit, aggressive Chemikalien, extreme Temperaturschwankungen) sollten jedoch spezielle, für solche Bedingungen ausgelegte Steckverbinder in Betracht gezogen werden.
Kann ich diese Stiftleiste auf einer SMD-Leiterplatte montieren?
Ob eine SMD-Montage möglich ist, hängt von der spezifischen Variante der CTB932HD-3 Stiftleiste ab. Es existieren sowohl Durchsteckvarianten (THT) als auch Varianten für die Oberflächenmontage (SMD). Achten Sie beim Kauf auf die entsprechende Kennzeichnung im Produktdatenblatt oder der Artikelbeschreibung.
