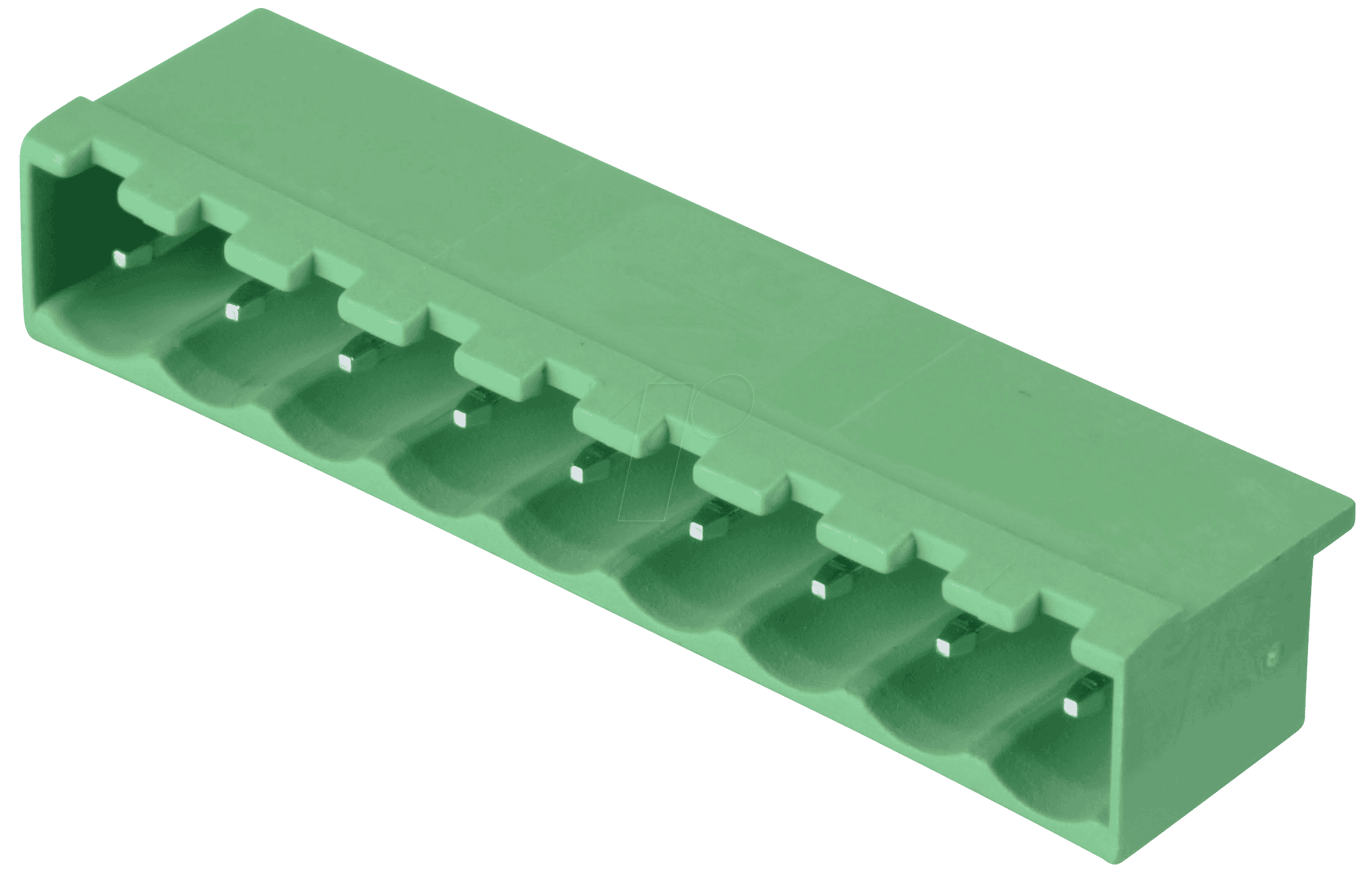

Präzise Verbindungen für Ihre Elektronikprojekte: CTB9309-9 Stiftleiste
Für Ingenieure, Entwickler und Technikbegeisterte, die zuverlässige und präzise elektrische Verbindungen benötigen, ist die CTB9309-9 Stiftleiste die ideale Lösung. Dieses hochwertige Bauteil wurde entwickelt, um eine sichere und stabile Verbindung in einer Vielzahl von elektronischen Anwendungen zu gewährleisten, von der Prototypenentwicklung bis hin zur industriellen Fertigung.
Hervorragende Leistung und Zuverlässigkeit
Die CTB9309-9 Stiftleiste zeichnet sich durch ihre herausragende Qualität und Langlebigkeit aus. Entwickelt für anspruchsvolle Umgebungen, bietet sie eine robuste Performance, die Ausfällen vorbeugt und die Integrität Ihrer Schaltungen sicherstellt. Dies macht sie zur überlegenen Wahl gegenüber weniger robusten oder unzuverlässigen Verbindungslösungen.
Technische Spezifikationen und Vorteile
- Positionsgenauigkeit: Mit 9 Polen bietet die Stiftleiste eine klare und strukturierte Konnektivität, die Fehlerquellen minimiert und die Fehlersuche vereinfacht.
- Rastermaß (RM) 5,08 mm: Dieses standardisierte Rastermaß gewährleistet Kompatibilität mit einer breiten Palette von Steckverbindern und Leiterplattenlayouts. Es ermöglicht eine dichte Bestückung ohne Kompromisse bei der elektrischen Isolation.
- Ausrichtung 0°: Die gerade Ausrichtung (0°) ist ideal für Anwendungen, bei denen eine direkte Verbindung senkrecht zur Leiterplatte oder ein kompakter Aufbau erforderlich ist. Dies optimiert den Platzbedarf und vereinfacht das Routing von Kabeln.
- Materialien höchster Güte: Gefertigt aus hochwertigen Materialien, widersteht die Stiftleiste Temperaturschwankungen und mechanischer Belastung, was eine lange Lebensdauer und zuverlässigen Betrieb garantiert.
- Elektrische Isolation: Die Isolationsmaterialien sind sorgfältig ausgewählt, um eine zuverlässige Trennung der einzelnen Pole zu gewährleisten und Kurzschlüsse zu verhindern, selbst unter anspruchsvollen Betriebsbedingungen.
- Einfache Montage: Die Stiftleiste ist für eine unkomplizierte Lötverbindung oder Steckmontage konzipiert, was den Aufbauprozess beschleunigt und die Fehleranfälligkeit reduziert.
Anwendungsgebiete und Einsatzmöglichkeiten
Die CTB9309-9 Stiftleiste findet breite Anwendung in verschiedenen Bereichen der Elektronikindustrie. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauteil für:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsanlagen und Prozessleitsystemen.
- Automobiltechnik: Für Verkabelungen in Steuergeräten, Infotainmentsystemen und Beleuchtungseinheiten.
- Telekommunikation: In Netzwerkgeräten, Basisstationen und Übertragungseinrichtungen.
- Medizintechnik: Zur zuverlässigen Verbindung von medizinischen Geräten und Überwachungssystemen.
- Konsumerelektronik: In Haushaltsgeräten, Unterhaltungselektronik und Beleuchtungslösungen.
- Prototypenentwicklung und Laboranwendungen: Für flexible und wiederholbare Verbindungen bei der Entwicklung neuer Schaltungen und Testaufbauten.
Qualität und Verarbeitung – Ein Unterschied, den Sie spüren
Bei Lan.de verstehen wir, dass die Wahl der richtigen Komponenten entscheidend für den Erfolg Ihrer Projekte ist. Die CTB9309-9 Stiftleiste wird nach strengen Qualitätsstandards gefertigt. Die präzise Verarbeitung der Stifte gewährleistet eine optimale Steckbarkeit und Kontaktfläche, während das Gehäusematerial für Stabilität und Langlebigkeit sorgt. Dies ist keine Massenware, sondern ein präzises Bauteil, das auf Zuverlässigkeit ausgelegt ist.
Technische Details im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | CTB9309-9 Stiftleiste |
| Anzahl der Pole | 9 |
| Rastermaß (RM) | 5,08 mm |
| Ausrichtung | 0° (gerade) |
| Kontaktmaterial | Verzinntes Kupfer (typisch für hohe Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochtemperaturbeständiger Kunststoff (z.B. PBT oder PA, für thermische Stabilität und mechanische Festigkeit) |
| Nennstrom pro Kontakt | Abhängig von der genauen Spezifikation, typischerweise im Bereich von 5A bis 15A. Die genaue Angabe finden Sie im Datenblatt des Herstellers. |
| Nennspannung | Abhängig von der genauen Spezifikation und dem Abstand der Leiterbahnen, typischerweise im Bereich von 250V bis 500V AC/DC. Die genaue Angabe finden Sie im Datenblatt des Herstellers. |
| Temperaturbereich | Typischerweise von -40°C bis +105°C, um den Einsatz in verschiedenen Umgebungsbedingungen zu ermöglichen. |
| Isolationswiderstand | Sehr hoch, um elektrische Leckströme zu minimieren. Typische Werte liegen bei über 1000 MΩ. |
| Anschlusstechnik | Lötbar, für direkte Montage auf Leiterplatten. |
FAQ – Häufig gestellte Fragen zu CTB9309-9 – Stiftleiste – 9-pol, RM 5,08 mm, 0°
Was bedeutet „RM 5,08 mm“?
RM steht für Rastermaß und gibt den Abstand zwischen den Mittelpunkten benachbarter Pole an. Ein Rastermaß von 5,08 mm ist ein gängiger Standard in der Elektronik und gewährleistet die Kompatibilität mit vielen anderen Bauteilen und Stecksystemen.
Ist die CTB9309-9 Stiftleiste für hohe Strombelastungen geeignet?
Die Stiftleiste ist für moderate bis hohe Strombelastungen ausgelegt, abhängig von der genauen Spezifikation des Kontakmaterials und der Leiterplattengestaltung. Die typischen Nennströme liegen oft zwischen 5A und 15A pro Kontakt. Für kritische Anwendungen empfehlen wir die Prüfung des spezifischen Datenblatts des Herstellers.
Wie wird die Stiftleiste an der Leiterplatte befestigt?
Die CTB9309-9 ist für die Lötmontage auf Leiterplatten konzipiert. Die Pins werden durch die entsprechenden Bohrlöcher der Leiterplatte geführt und dann verlötet, um eine dauerhafte und elektrisch leitende Verbindung herzustellen.
Welche Umgebungsbedingungen kann diese Stiftleiste aushalten?
Dank der hochwertigen Materialien wie hochtemperaturbeständigen Kunststoffen und korrosionsgeschützten Kontakten kann die Stiftleiste typischerweise in einem Temperaturbereich von -40°C bis +105°C eingesetzt werden. Dies macht sie robust für den Einsatz in industriellen und externen Anwendungen.
Was bedeutet die Angabe „0°“ bei der Ausrichtung?
Die Ausrichtung „0°“ bedeutet, dass die Stifte gerade und senkrecht zur Anschlussfläche der Leiste stehen. Dies ist die Standardausführung für Verbindungen, bei denen die Stiftleiste direkt auf der Leiterplatte montiert wird und keine Winkelverbindung benötigt wird.
Ist die CTB9309-9 mit anderen Steckverbindern kompatibel?
Aufgrund des standardisierten Rastermaßes von 5,08 mm ist diese Stiftleiste in der Regel mit einer Vielzahl von Stecksystemen und Gegenstücken kompatibel, die ebenfalls dieses Rastermaß verwenden. Für eine hundertprozentige Kompatibilität sollte jedoch das genaue Stecksystem des Gegensteckers beachtet werden.
Warum ist eine gute Isolation bei Stiftleisten wichtig?
Eine gute Isolation ist essenziell, um zu verhindern, dass Strom zwischen benachbarten Kontakten fließt. Dies vermeidet Kurzschlüsse, schützt die angeschlossenen Komponenten und gewährleistet die Integrität des elektrischen Signals. Sie sorgt auch für Sicherheit bei höheren Spannungen.
