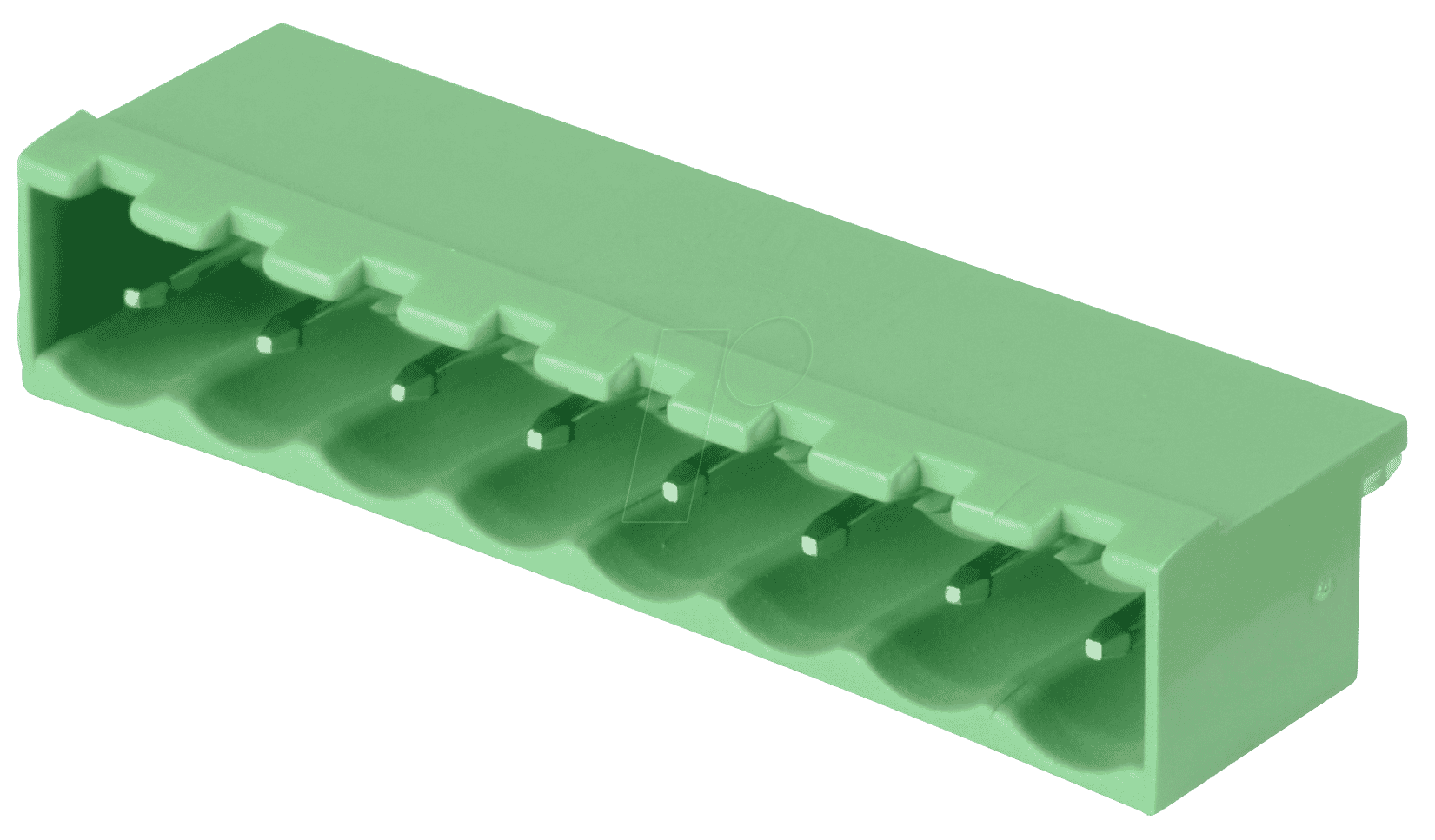

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: CTB9309-8 Stiftleiste
Wenn es um zuverlässige elektrische Verbindungen in anspruchsvollen Elektronikprojekten geht, bietet die CTB9309-8 Stiftleiste die perfekte Lösung. Entwickelt für Ingenieure, Hobbyisten und Systemintegratoren, die höchste Präzision und Langlebigkeit fordern, überwindet dieses Bauteil die Einschränkungen herkömmlicher Steckverbinder durch seine robuste Konstruktion und durchdachte Spezifikation. Sie ist die ideale Wahl für jede Anwendung, die eine stabile, fehlerfreie Signalübertragung garantiert.
Überlegene Leistung und Zuverlässigkeit der CTB9309-8
Die CTB9309-8 Stiftleiste zeichnet sich durch eine Reihe von Merkmalen aus, die sie von Standardlösungen abheben. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand und eine hohe Strombelastbarkeit, was für die Integrität Ihrer Signale unerlässlich ist. Der Rastermaß von 5,08 mm ist ein etablierter Industriestandard, der Kompatibilität mit einer breiten Palette von Platinenlayouts und Gehäusen sicherstellt. Die 0°-Ausrichtung der Pins vereinfacht das Platinendesign und die Montage erheblich, insbesondere in kompakteren Anwendungen, wo der Bauraum begrenzt ist. Im Gegensatz zu flexibleren oder weniger präzise gefertigten Alternativen bietet die CTB9309-8 eine formstabile und zuverlässige mechanische sowie elektrische Verbindung, die auch unter thermischen und mechanischen Belastungen konstant bleibt.
Technische Exzellenz und Anwendungsfelder
Die CTB9309-8 Stiftleiste ist mehr als nur ein Verbindungselement; sie ist eine Komponente, die auf Langlebigkeit und Leistung ausgelegt ist. Ihre Konstruktion adressiert kritische Aspekte der Signalintegrität und mechanischen Stabilität, die in professionellen Umgebungen unerlässlich sind.
- Präzisionsgefertigte Kontakte: Die Pins sind aus einem hochwertigen Material gefertigt und präzise geformt, um eine optimale elektrische Leitfähigkeit und einen minimalen Übergangswiderstand zu gewährleisten. Dies ist entscheidend für die Vermeidung von Signalverlusten und unerwünschten Effekten wie Rauschen oder Dämpfung, insbesondere bei höheren Frequenzen.
- Robuste Gehäusekonstruktion: Das Gehäusematerial ist ausgewählt, um mechanische Belastbarkeit und chemische Beständigkeit zu bieten. Dies schützt die internen Kontakte vor Staub, Feuchtigkeit und Umwelteinflüssen, was die Lebensdauer der Verbindung verlängert und die Zuverlässigkeit in rauen Umgebungen sicherstellt.
- Optimiertes Rastermaß (RM 5,08 mm): Dieses etablierte Rastermaß ermöglicht eine einfache Integration in bestehende Schaltungsdesigns und eine breite Kompatibilität mit anderen Komponenten und Platinenlayouts. Es vereinfacht die Planung und reduziert den Entwicklungsaufwand.
- Geradlinige 0°-Ausrichtung: Die 0°-Orientierung der Stifte erleichtert die Leiterplattenbestückung und das Verdrahten. Sie ermöglicht eine saubere und platzsparende Anordnung von Komponenten, was in modernen, miniaturisierten Elektronikgeräten von großem Vorteil ist.
- Hohe Strombelastbarkeit: Die Konstruktion der Stiftleiste ist darauf ausgelegt, moderate bis hohe Stromstärken sicher zu führen, was sie für eine Vielzahl von Energie- und Signalübertragungsanwendungen geeignet macht, ohne dass eine zusätzliche Kühlung erforderlich ist.
- Vielseitige Einsatzmöglichkeiten: Von industriellen Steuerungen und Automatisierungssystemen über Mess- und Prüftechnik bis hin zu professionellen Audio-/Video-Equipment und Embedded-Systemen – die CTB9309-8 bietet eine zuverlässige Schnittstelle für unterschiedlichste Anforderungen.
Produktmerkmale im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | CTB9309-8 |
| Anzahl der Pole | 8 |
| Rastermaß (Pitch) | 5,08 mm |
| Ausrichtung der Pins | 0° (Gerade) |
| Kontaktmaterial | Hochleitfähiges Legierungsmetall mit Korrosionsschutzbeschichtung für optimale Leitfähigkeit und Langlebigkeit. |
| Gehäusematerial | Hochleistungs-Thermoplast, flammhemmend (UL94V-0), beständig gegen Umwelteinflüsse und mechanische Beanspruchung. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, je nach spezifischem Gehäusematerial und Beanspruchung. |
| Nennstrom | Ausgelegt für Ströme bis zu 7A (abhängig von der Leiterplattengestaltung und Umgebungsbedingungen), um eine sichere Energieübertragung zu gewährleisten. |
| Isolationswiderstand | Hoher Isolationswiderstand über 1000 MΩ bei 500V DC, zur Vermeidung von Kriechströmen und Kurzschlüssen. |
| Steckzyklen | Konstruiert für eine hohe Anzahl von Steckzyklen, um dauerhafte Zuverlässigkeit über die Lebensdauer des Produkts zu gewährleisten. |
| Montageart | Durchsteckmontage (Through-Hole Technology – THT) für eine robuste mechanische Verbindung auf der Leiterplatte. |
Häufig gestellte Fragen (FAQ) zu CTB9309-8 – Stiftleiste – 8-pol, RM 5,08 mm, 0°
Was sind die Hauptvorteile der CTB9309-8 gegenüber einer 90°-Stiftleiste?
Die 0°-Ausrichtung der CTB9309-8 ermöglicht eine flache Montage parallel zur Leiterplatte. Dies ist ideal für Anwendungen, bei denen die Höhe eine kritische Rolle spielt, wie beispielsweise in flachen Gehäusen oder bei der Stapelung mehrerer Platinen. Eine 90°-Stiftleiste ragt hingegen senkrecht aus der Platine heraus, was mehr Platz in der Höhe benötigt.
Für welche spezifischen Industrieanwendungen ist die CTB9309-8 besonders gut geeignet?
Die CTB9309-8 eignet sich hervorragend für industrielle Steuerungs- und Automatisierungssysteme, da sie eine zuverlässige und robuste Schnittstelle für die Daten- und Signalübertragung bietet. Sie ist auch in der Mess- und Prüftechnik, in der Medizintechnik, in Kommunikationsgeräten und in der Entwicklung von Embedded-Systemen im Einsatz, wo Präzision und Langlebigkeit entscheidend sind.
Welche Art von Kabeln kann ich mit der CTB9309-8 verbinden?
Die CTB9309-8 Stiftleiste ist für die Verwendung mit entsprechenden Gegensteckern oder direkt mit isolierten Leitern konzipiert, die in die Pins gesteckt werden. Die Wahl des Kabels hängt vom spezifischen Anwendungsfall ab, wobei die Nennstrombelastbarkeit und die mechanische Stabilität des Kabels berücksichtigt werden müssen.
Wie beeinflusst das Rastermaß von 5,08 mm die Auswahl der passenden Gegenkomponenten?
Das Rastermaß von 5,08 mm ist ein weit verbreiteter Industriestandard. Das bedeutet, dass eine große Auswahl an passenden Steckverbindergehäusen, Buchsenleisten und anderen Komponenten verfügbar ist, die mit diesem Rastermaß kompatibel sind. Dies erleichtert die Systemintegration und stellt sicher, dass Sie problemlos kompatible Gegenstücke finden können.
Ist die CTB9309-8 für den Einsatz unter extremen Temperaturbedingungen geeignet?
Die CTB9309-8 Stiftleiste ist typischerweise für einen Betriebstemperaturbereich von -40°C bis +105°C ausgelegt. Die genauen Spezifikationen des Gehäusematerials und der Kontakte bestimmen die exakte Widerstandsfähigkeit gegen hohe und tiefe Temperaturen. Für Anwendungen, die über diesen Bereich hinausgehen, sollten spezifische Modelle mit angepassten Materialeigenschaften konsultiert werden.
Wie kann die Langlebigkeit der elektrischen Verbindung mit der CTB9309-8 gewährleistet werden?
Die Langlebigkeit wird durch die Verwendung hochwertiger Kontaktmaterialien mit Korrosionsschutzbeschichtung, eine robuste Gehäusekonstruktion aus flammhemmendem Thermoplast und die präzise Fertigung aller Komponenten sichergestellt. Diese Faktoren minimieren den Verschleiß bei jedem Steckvorgang und schützen die Kontakte vor Umwelteinflüssen, was zu einer hohen Anzahl von Steckzyklen führt.
Bietet die CTB9309-8 Schutz vor Kurzschlüssen oder Überspannung?
Die CTB9309-8 selbst bietet keinen aktiven Schutz vor Kurzschlüssen oder Überspannung. Dies wird üblicherweise durch zusätzliche Schaltungskomponenten wie Sicherungen, Varistoren oder Schutzdioden auf der Leiterplatte realisiert. Die Stiftleiste stellt eine passive Verbindung her, die darauf ausgelegt ist, die vorgegebenen elektrischen Parameter sicher zu führen.
