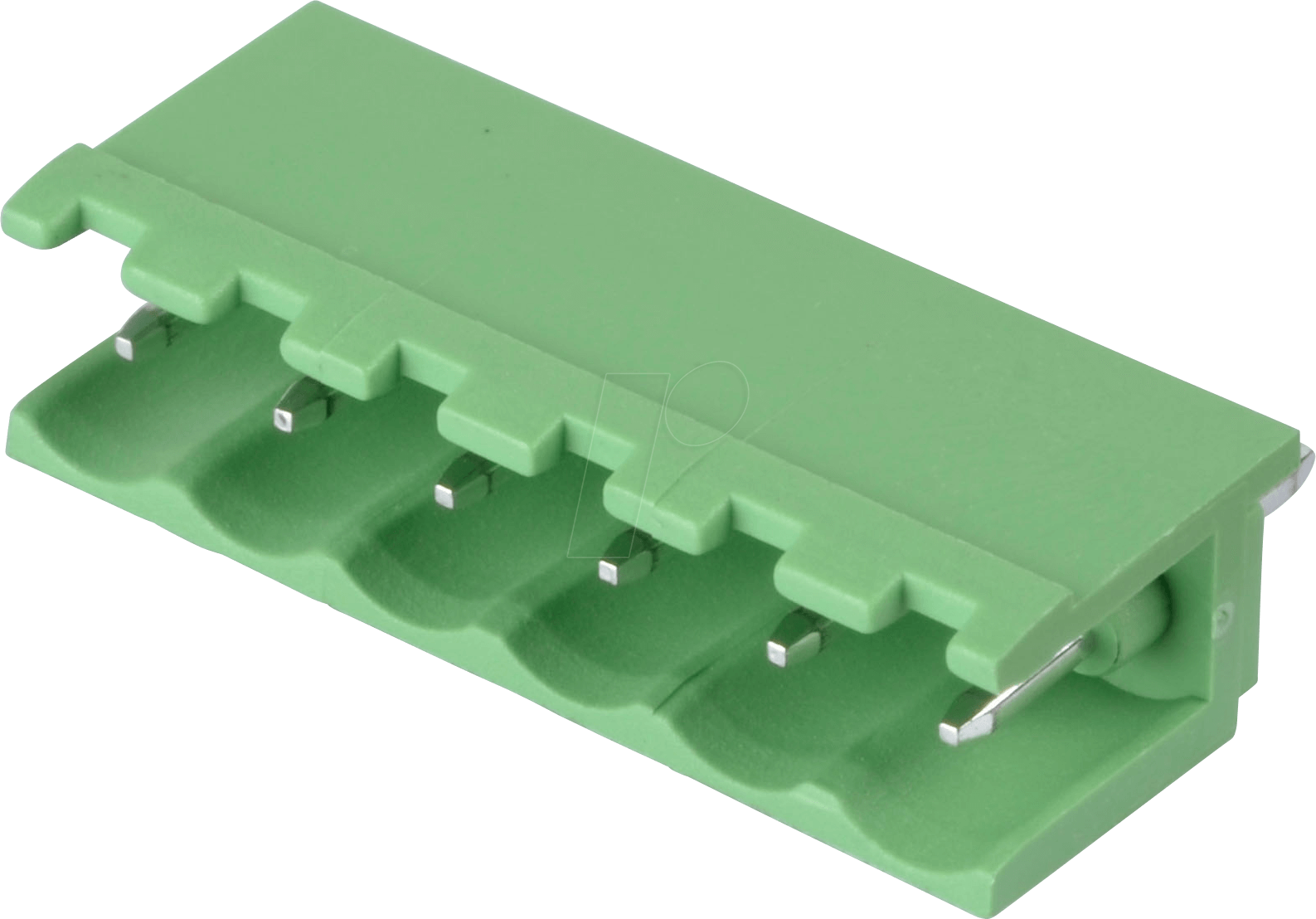

Präzise Verbindungstechnik für anspruchsvolle Elektronikprojekte: CTB9309-6AO Stiftleiste
Die CTB9309-6AO Stiftleiste mit 6 Polen, einem Rastermaß von 5,08 mm und einer offenen Bauform ist die ideale Lösung für Ingenieure, Entwickler und Technikprofis, die eine zuverlässige und flexible Schnittstelle für ihre elektronischen Schaltungen benötigen. Sie schließt die Lücke zwischen Leiterplatten und externen Komponenten oder anderen Baugruppen, indem sie eine klare und sichere Steckverbindung ermöglicht und gleichzeitig Anpassungsspielraum für spezifische Anwendungen bietet.
Vorteile der CTB9309-6AO Stiftleiste im Überblick
- Hohe Flexibilität und Modularität: Die offene Bauform erlaubt eine individuelle Konfiguration und Anpassung der Kabelzuführung, was sie besonders wertvoll für Prototypen und Kleinserien macht.
- Sichere und stabile Verbindung: Das Rastermaß von 5,08 mm gewährleistet eine robuste physische und elektrische Verbindung, die Vibrationen und mechanischer Belastung standhält.
- Einfache Integration: Die Stiftleiste lässt sich problemlos auf Leiterplatten montieren und bietet eine standardisierte Schnittstelle für eine Vielzahl von Steckern.
- Optimale Signalübertragung: Hochwertige Materialien und präzise Fertigung minimieren Übergangswiderstände und gewährleisten eine zuverlässige Signalintegrität.
- Kosteneffizienz für spezifische Anforderungen: Gegenüber komplexen Steckverbindersystemen bietet die offene Stiftleiste eine kostengünstige Lösung, wenn volle Kapselung nicht zwingend erforderlich ist.
Technische Spezifikationen und Konstruktionsmerkmale
Die CTB9309-6AO Stiftleiste ist mit ihren sechs Polen und dem präzisen Rastermaß von 5,08 mm für vielfältige Einsatzzwecke konzipiert. Die offene Bauform zeichnet sich durch ihre Anpassungsfähigkeit aus. Sie ermöglicht eine freie Ausrichtung der anzuschließenden Kabel und erleichtert so die Verdrahtung in beengten oder speziell gestalteten Gehäusen. Die 0°-Ausrichtung der Pins stellt eine parallele Anordnung zur Leiterplatte sicher, was eine platzsparende und aufgeräumte Montage ermöglicht.
Anwendungsgebiete und Einsatzmöglichkeiten
Diese Stiftleiste findet breite Anwendung in den Bereichen der industriellen Automatisierung, der Messtechnik, der Medizintechnik und in kundenspezifischen Elektronikentwicklungen. Sie eignet sich hervorragend für:
- Schaltnetzteil- und Steuerungsmodule: Zur Verbindung von Leistungskomponenten und Sensoren.
- Signalübertragungssysteme: Für die Anbindung von Displays, Tastaturen oder externen Bedienelementen.
- Prototypenentwicklung und Testaufbauten: Ermöglicht schnelles und flexibles Bestücken und Umstecken.
- DIY-Elektronikprojekte: Bietet eine professionelle und zuverlässige Steckverbindung für ambitionierte Hobbyelektroniker.
- Embedded Systems: Zur Anbindung von Peripheriegeräten oder zur Kommunikation zwischen verschiedenen Modulen.
Die robuste Konstruktion und die hohe Qualität der Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen. Die Stiftleiste ist so konzipiert, dass sie sowohl elektrische als auch mechanische Anforderungen erfüllt und eine stabile Basis für jede elektronische Anwendung darstellt.
Qualität und Materialbeschaffenheit
Die CTB9309-6AO Stiftleiste zeichnet sich durch die Verwendung von hochwertigen Materialien aus, die auf Langlebigkeit und optimale Leitfähigkeit ausgelegt sind. Die Stifte sind typischerweise aus einer Kupferlegierung gefertigt, die eine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Diese wird oft mit einer Oberflächenveredelung wie Zinn oder einer Edelmetallbeschichtung versehen, um den Übergangswiderstand weiter zu minimieren und die Kontaktbeständigkeit über die Zeit zu gewährleisten. Das Gehäusematerial besteht in der Regel aus einem thermoplastischen Kunststoff wie PBT (Polybutylenterephthalat) oder einem ähnlichen Hochleistungskunststoff. Diese Materialien sind bekannt für ihre hohe mechanische Festigkeit, gute elektrische Isolationseigenschaften und eine ausgezeichnete Temperaturbeständigkeit. Dies stellt sicher, dass die Stiftleiste auch unter wechselnden Umweltbedingungen ihre strukturelle Integrität und elektrische Funktion beibehält.
Präzision und Zuverlässigkeit in der Fertigung
Die Fertigung der CTB9309-6AO Stiftleiste erfolgt unter strengen Qualitätskontrollen, um höchste Präzision und Zuverlässigkeit zu gewährleisten. Jede Stiftleiste wird auf exakte Maßhaltigkeit der Pins, des Rastermaßes und der Anschlussflächen geprüft. Die Lotbarkeit der Pins ist ein weiterer entscheidender Faktor, der durch die sorgfältige Materialauswahl und Oberflächenbehandlung sichergestellt wird. Dies minimiert das Risiko von kalten Lötstellen oder schlechten Verbindungen während des Bestückungsprozesses, was zu einer stabilen und zuverlässigen Funktion der gesamten Baugruppe beiträgt. Die 0°-Bauform, also die gerade Ausrichtung der Pins zur Montagefläche, ist ebenfalls ein Ergebnis präziser Fertigungsprozesse und ermöglicht eine einfache und fehlerfreie Montage.
Die Offene Bauform: Ein Schlüssel zur Anpassungsfähigkeit
Der entscheidende Vorteil der „offenen Bauform“ der CTB9309-6AO Stiftleiste liegt in ihrer enormen Flexibilität. Im Gegensatz zu gekapselten oder teilweise gekapselten Steckverbindern bietet die offene Konstruktion uneingeschränkten Zugang zu den einzelnen Pins. Dies ermöglicht es dem Anwender, Kabelbäume oder einzelne Litzen direkt und flexibel zu positionieren und anzuschließen. Gerade in Anwendungen, wo der Bauraum stark begrenzt ist oder die Kabelzuführung spezifische Winkel erfordert, spielt diese Bauform ihre Stärken aus. Sie vereinfacht das Routing und die Organisation von Kabeln erheblich und ist daher prädestiniert für Prototyping, kundenspezifische Anpassungen und kleine Serien, bei denen eine Standardlösung nicht die optimale Passform bietet. Die Möglichkeit, Kabel von jeder Seite anzuführen und individuell zu fixieren, maximiert die Anpassungsfähigkeit an unterschiedlichste Gehäusedesigns und Montageanforderungen.
Vergleich zu Standardlösungen
Im Vergleich zu komplexeren Steckverbindersystemen, die oft für spezifische Anwendungen oder höhere Schutzarten entwickelt wurden, bietet die CTB9309-6AO Stiftleiste eine wirtschaftliche und dennoch äußerst funktionale Lösung. Standardisierte Steckverbinder können zwar Vorteile bei der schnellen Montage und der Verkapselung bieten, sind aber oft weniger flexibel in Bezug auf Kabelanbindung und spezifische Anordnung. Die offene Bauform der CTB9309-6AO Stiftleiste ist ideal, wenn keine extremen Umgebungsbedingungen (wie hohe Feuchtigkeit, Staub oder aggressiver Chemikalienkontakt) vorliegen und die Hauptanforderung in einer zuverlässigen, gut zugänglichen und flexibel anschließbaren elektrischen Verbindung liegt. Sie ermöglicht eine kosteneffiziente Realisierung von Schnittstellen, bei denen die volle Kapselung von Stecker und Buchse keinen Mehrwert bietet, sondern die Implementierung unnötig verkomplizieren und verteuern würde.
Tabelle der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | CTB9309-6AO |
| Anzahl der Pole | 6 |
| Rastermaß | 5,08 mm |
| Ausrichtung der Pins | 0° (gerade) |
| Bauform | Offen |
| Material der Kontakte | Kupferlegierung mit Zinn- oder Edelmetallbeschichtung (für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT), ausgezeichnete elektrische Isolation und mechanische Stabilität |
| Konfektionierbarkeit | Hohe Flexibilität bei der Kabelanbindung durch offene Bauform |
| Montage auf Leiterplatte | Standard-Lötverfahren (THT – Through-Hole Technology) |
| Betriebstemperaturbereich | Typisch von -40°C bis +105°C (abhängig vom exakten Gehäusematerial) |
| Nennspannung | Herstellerspezifisch, aber typischerweise für Spannungen bis 300V ausgelegt (abhängig von Isolationsabständen und Verschmutzungsgrad) |
| Nennstrom | Herstellerspezifisch, aber typischerweise für Ströme bis 8A (abhängig von Pin-Durchmesser und Isolationsmaterial) |
FAQ – Häufig gestellte Fragen zu CTB9309-6AO – Stiftleiste – 6-pol, RM 5,08 mm, 0°, offen
Kann die CTB9309-6AO Stiftleiste auch für hohe Ströme verwendet werden?
Die Nennstrombelastbarkeit hängt vom spezifischen Design und den verwendeten Materialien ab. Typischerweise sind Stiftleisten mit einem Rastermaß von 5,08 mm für Ströme bis zu 8A ausgelegt. Für höhere Stromanforderungen sind spezielle Steckverbinder mit größeren Pin-Durchmessern oder höherer Kontaktfläche erforderlich. Bitte prüfen Sie die exakten Spezifikationen des Herstellers für die genaue Nennstrombelastbarkeit.
Welche Arten von Kabeln können an die CTB9309-6AO Stiftleiste angeschlossen werden?
Durch die offene Bauform und die 0°-Ausrichtung der Pins können sowohl einzelne Litzen als auch vorbereitete Kabelbäume angeschlossen werden. Die Art der Kabelkonfektionierung (z.B. abisolieren, crimpen oder löten von Anschlussstücken) liegt in der Hand des Anwenders, um maximale Flexibilität zu gewährleisten.
Ist die CTB9309-6AO Stiftleiste für den Einsatz im Außenbereich geeignet?
Die CTB9309-6AO Stiftleiste ist nicht standardmäßig für den Außeneinsatz konzipiert. Ihre offene Bauform bietet keinen Schutz vor Umwelteinflüssen wie Feuchtigkeit, Staub oder Temperaturschwankungen. Für Außenanwendungen sind gekapselte Stecksysteme mit entsprechenden IP-Schutzarten erforderlich.
Wie erfolgt die Montage der Stiftleiste auf der Leiterplatte?
Die Montage erfolgt durch das Durchstecken der Pins durch vorgebohrte Löcher auf der Leiterplatte (Through-Hole Technology – THT) und anschließendes Verlöten der Pins auf der Lötseite der Leiterplatte.
Welche Vorteile bietet die offene Bauform gegenüber einer gekapselten Lösung?
Die offene Bauform ermöglicht eine höhere Flexibilität bei der Kabelanbindung, erleichtert das Routing in beengten Platzverhältnissen und ist oft kostengünstiger, da keine zusätzliche Kapselungskomponente benötigt wird. Dies ist besonders vorteilhaft für Prototyping und kundenspezifische Anwendungen.
Was bedeutet das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm gibt den Abstand zwischen den Mittelpunkten zweier benachbarter Pins in Millimetern an. Es ist ein Standardmaß, das eine hohe Kompatibilität mit vielen Gegensteckern und Leiterplattenlayouts gewährleistet.
Welche Materialien werden typischerweise für die Stifte und das Gehäuse verwendet?
Die Stifte bestehen üblicherweise aus einer korrosionsbeständigen Kupferlegierung mit einer Oberflächenveredelung wie Zinn oder Gold zur Verbesserung der Leitfähigkeit. Das Gehäuse wird meist aus einem thermoplastischen Kunststoff gefertigt, der gute Isolationseigenschaften und eine hohe Temperaturbeständigkeit aufweist.
