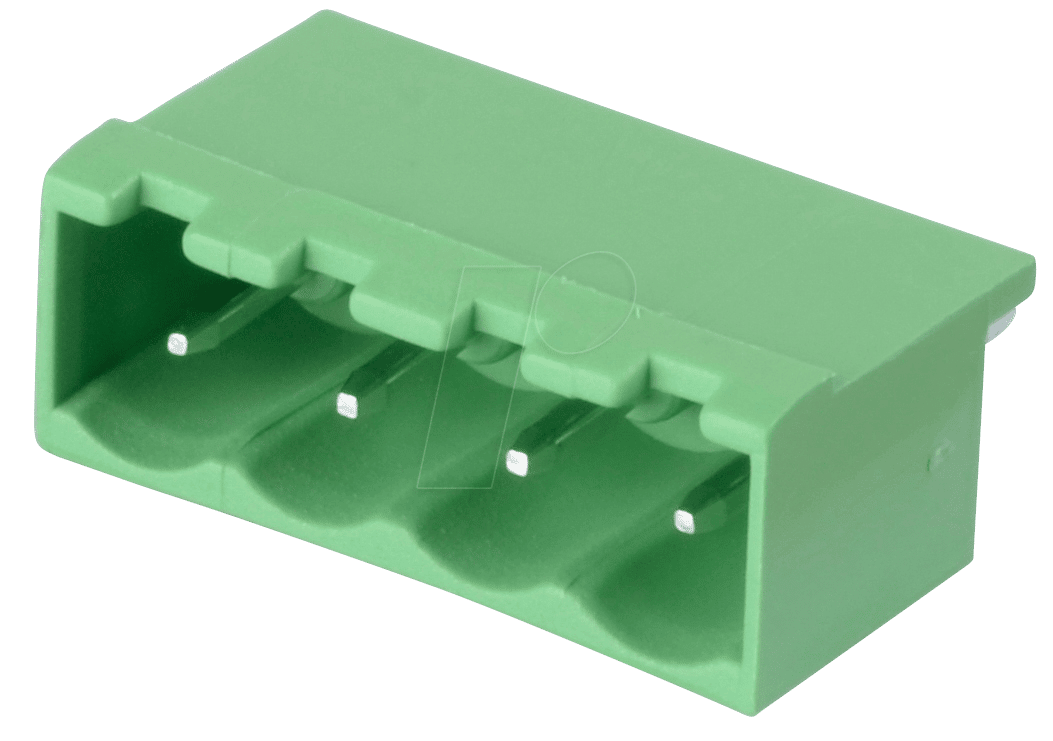

CTB9309-4 – Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Sie benötigen eine zuverlässige und stabile Verbindungskomponente für Ihre elektronischen Schaltungen und Geräte? Der CTB9309-4, eine 4-polige Stiftleiste mit einem Rastermaß von 5,08 mm und einem 0° Winkel, ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die Wert auf höchste Qualität und Leistung legen. Diese Stiftleiste schließt die Lücke zwischen verschiedenen Elektronikkomponenten und sorgt für eine sichere und verlustfreie Signalübertragung in kritischen Anwendungen.
Warum CTB9309-4 die überlegene Wahl ist
Im Gegensatz zu einfachen Steckverbindern oder weniger robusten Alternativen bietet der CTB9309-4 eine herausragende Kombination aus mechanischer Stabilität, elektrischer Leitfähigkeit und Langlebigkeit. Das präzise gefertigte Rastermaß von 5,08 mm ermöglicht eine exakte Positionierung und Kompatibilität mit einer Vielzahl von Platinen und Stecksystemen. Der 0° Winkel sorgt für eine geradlinige und platzsparende Integration in Ihre Designs. Jede Komponente wird auf ihre Funktionalität und Robustheit geprüft, um sicherzustellen, dass sie den Anforderungen moderner Elektronikanwendungen gerecht wird.
Technische Spezifikationen und Aufbau
Die CTB9309-4 Stiftleiste wurde entwickelt, um höchste Standards in Bezug auf Materialqualität und Fertigungspräzision zu erfüllen. Die Auswahl der Materialien und die präzise Geometrie der Pins und des Gehäuses sind entscheidend für die Zuverlässigkeit und Leistungsfähigkeit dieser Komponente.
Materialien und Konstruktion
- Gehäusematerial: Hochwertiger Kunststoff, der Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Temperatur und Feuchtigkeit gewährleistet. Dies schützt die internen Kontakte vor Beschädigungen und Korrosion.
- Kontaktmaterial: Die Stiftkontakte sind in der Regel aus einer Kupferlegierung gefertigt und oberflächenveredelt, um eine optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Diese Veredelung minimiert den Übergangswiderstand und sichert eine stabile Signalübertragung.
- Lötbarkeit: Die Pins sind für eine exzellente Lötbarkeit konzipiert, was eine sichere und dauerhafte Verbindung mit Leiterplatten ermöglicht. Dies ist essenziell für die Integrität der gesamten Schaltung.
- Elektrische Isolierung: Das Gehäusematerial bietet eine ausgezeichnete elektrische Isolation zwischen den einzelnen Pins, wodurch Kurzschlüsse effektiv verhindert werden.
Design-Merkmale für maximale Performance
- Rastermaß 5,08 mm: Dieses standardisierte Rastermaß ist weit verbreitet und ermöglicht die Kompatibilität mit einer breiten Palette von Leiterplattenlayouts und Stecksystemen. Es bietet eine gute Balance zwischen Dichte und Handhabbarkeit.
- 4-polig: Die Konfiguration mit vier Polen ermöglicht die Übertragung mehrerer Signale oder Stromversorgungen über eine einzige Verbindung, was zu einer Reduzierung der Verkabelung und einer Vereinfachung des Designs führt.
- 0° Winkel: Der gerade Pin-Ausgang (0°) ist ideal für Anwendungen, bei denen die Stiftleiste direkt auf einer Leiterplatte montiert wird und die angeschlossenen Kabel gerade nach oben oder unten verlaufen. Dies optimiert den Bauraum.
- Robuste Bauweise: Die Stiftleiste ist so konstruiert, dass sie mechanischen Belastungen standhält, wie sie beim Einstecken und Entfernen von Steckern auftreten können.
Umfassende Anwendungsgebiete
Die CTB9309-4 Stiftleiste findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von Elektronikanwendungen ihren Einsatz. Ihre präzise Konstruktion und hochwertigen Materialien machen sie zu einer bevorzugten Wahl für professionelle Installationen.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen und Prozesssteuerungssystemen. Die Robustheit ist hier entscheidend für den Dauerbetrieb.
- Gebäudetechnik: In intelligenten Gebäudesystemen zur Vernetzung von Beleuchtungssteuerung, Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie Sicherheitssystemen.
- Messtechnik und Laborgeräte: Zur Signalübertragung und zum Anschluss von Messinstrumenten, Oszilloskopen und anderen Analysegeräten, wo präzise und störungsfreie Signale unerlässlich sind.
- Telekommunikation: In Netzwerkausrüstung und Kommunikationsgeräten zur Datenübertragung und Stromversorgung.
- Prototypenentwicklung und Forschung: Für schnelle und flexible Verbindungen bei der Entwicklung neuer Schaltungen und der Erforschung neuer Technologien.
- Verbraucherelektronik: In anspruchsvolleren Geräten, bei denen Zuverlässigkeit und Langlebigkeit über die reine Funktionalität hinausgehen.
- Netzteile und Stromverteilung: Zur sicheren und stabilen Verteilung von Strom innerhalb von Geräten oder Systemen.
Produktdetails im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | CTB9309-4 – Stiftleiste |
| Anzahl der Pole | 4-polig |
| Rastermaß (Pinabstand) | 5,08 mm |
| Ausrichtung (Winkel) | 0° (gerade) |
| Gehäusematerial | Hochtemperatur-Kunststoff, UL94-V0 klassifiziert (typisch für hohe Sicherheitsstandards) |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn oder Gold, je nach spezifischer Ausführung zur Korrosionsbeständigkeit und Leitfähigkeit) |
| Nennspannung | Typischerweise für die meisten niedrigen bis mittleren Spannungsanwendungen geeignet (genaue Spezifikation hängt vom Hersteller ab, oft 250V oder höher) |
| Nennstrom | Ausgelegt für typische Strombelastungen im Bereich von wenigen Ampere (z.B. 3-10A, abhängig von der Pin-Größe und dem Kontaktdesign) |
| Temperaturbereich | Geeignet für einen breiten Betriebstemperaturbereich, der typisch für industrielle Anwendungen ist (z.B. -40°C bis +105°C) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten |
| Isolation | Hervorragende elektrische Isolation zwischen den Kontakten |
| Herstellerstandards | Erfüllt relevante industrielle Normen für Steckverbinder und elektronische Komponenten |
Häufig gestellte Fragen (FAQ) zu CTB9309-4 – Stiftleiste – 4-pol, RM 5,08 mm, 0°
F: Für welche Art von Anwendungen ist die CTB9309-4 Stiftleiste am besten geeignet?
Die CTB9309-4 Stiftleiste eignet sich hervorragend für alle Anwendungen, bei denen eine zuverlässige und stabile elektrische Verbindung zwischen Leiterplatten und externen Geräten oder Kabeln benötigt wird. Dies umfasst industrielle Automatisierung, Gebäudetechnik, Messtechnik, Telekommunikation und die Entwicklung von Prototypen.
F: Was bedeutet das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm gibt den Abstand zwischen den Mittelpunkten zweier benachbarter Kontakte (Pins) an. Dieses standardisierte Maß gewährleistet die Kompatibilität mit vielen Leiterplattendesigns und anderen elektronischen Komponenten, die ebenfalls dieses Rastermaß verwenden.
F: Ist die Stiftleiste für den Einsatz unter rauen Umgebungsbedingungen geeignet?
Ja, die CTB9309-4 ist typischerweise aus hochwertigen Materialien gefertigt, die eine gute Beständigkeit gegenüber Temperatur, Feuchtigkeit und chemischen Einflüssen aufweisen. Das Gehäusematerial ist oft hochtemperaturresistent und flammwidrig klassifiziert, was sie für industrielle Umgebungen geeignet macht.
F: Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Diese Stiftleiste ist für die Durchsteckmontage (THT) konzipiert. Das bedeutet, dass die Pins durch vorgebohrte Löcher auf der Leiterplatte gesteckt und dann von der Unterseite verlötet werden, um eine dauerhafte und sichere Verbindung zu gewährleisten.
F: Bietet die Stiftleiste eine gute elektrische Leitfähigkeit?
Ja, die Kontakte bestehen aus einer Kupferlegierung und sind in der Regel oberflächenveredelt (z.B. verzinnt oder vergoldet), um einen niedrigen Übergangswiderstand und eine ausgezeichnete elektrische Leitfähigkeit zu gewährleisten. Dies minimiert Signalverluste und sorgt für eine stabile Stromübertragung.
F: Kann ich verschiedene Kabeltypen an die Stiftleiste anschließen?
Die Stiftleiste selbst dient als Verbindungspunkt auf der Leiterplatte. An die gegenüberliegende Seite wird in der Regel ein passender Stecker gesteckt, der dann die Kabel aufnimmt. Die Wahl des richtigen Steckers ermöglicht die Kompatibilität mit einer Vielzahl von Kabeltypen und -querschnitten.
F: Ist die CTB9309-4 mit anderen Stiftleisten mit ähnlichen Spezifikationen kompatibel?
Solange das Rastermaß (5,08 mm), die Polzahl (4) und die Ausrichtung (0°) übereinstimmen, ist die CTB9309-4 in der Regel mit anderen Komponenten und Stecksystemen kompatibel, die diese Standards erfüllen. Es ist jedoch immer ratsam, die exakten Spezifikationen zu überprüfen.
