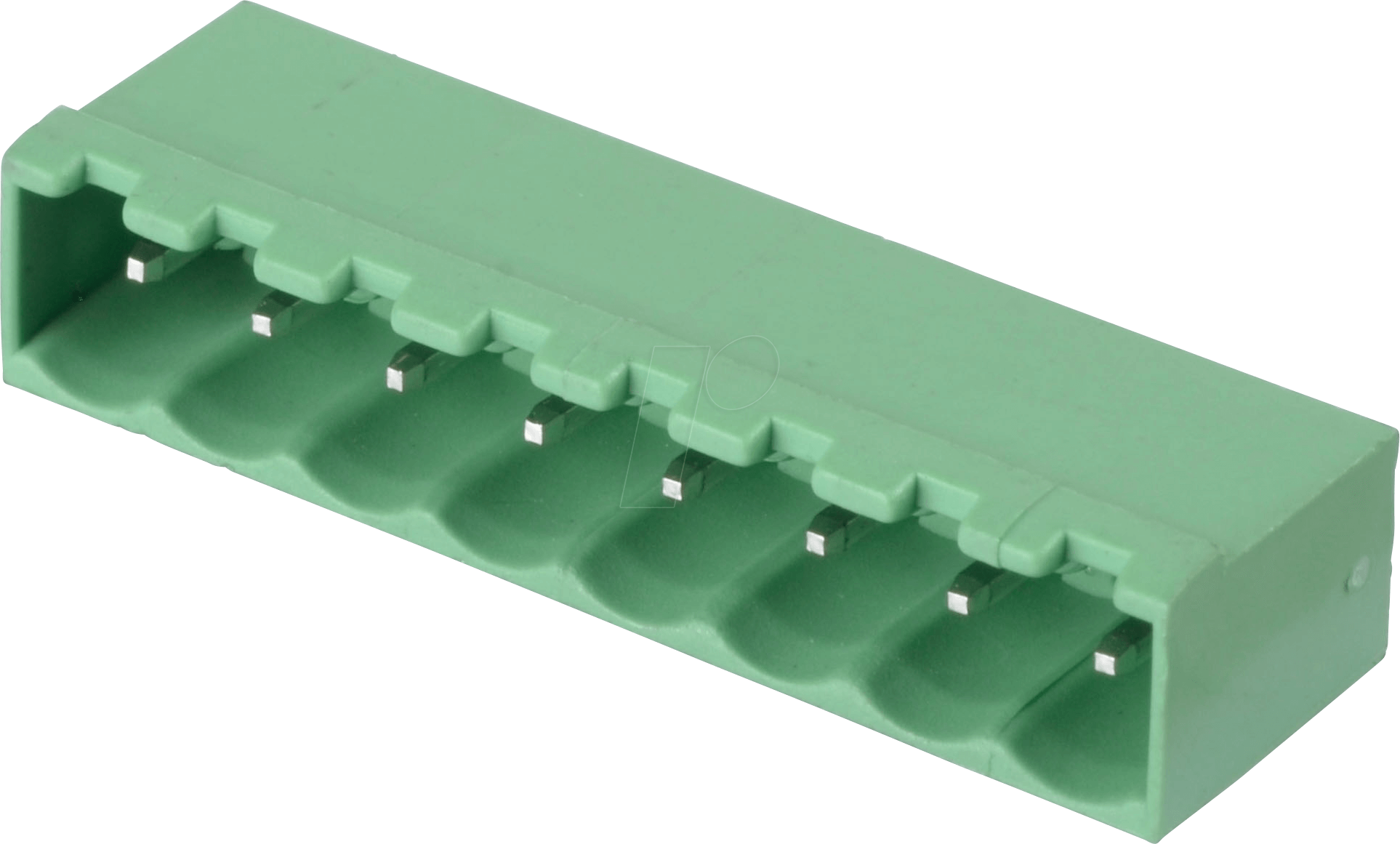

CTB9302-8 – Ihre Lösung für zuverlässige Steckverbindungen
Die CTB9302-8 Stiftleiste ist die ideale Wahl für Entwickler, Ingenieure und Technikbegeisterte, die eine robuste und präzise Lösung für ihre elektrischen Verbindungen benötigen. Dieses 8-polige Bauteil mit einem Rastermaß von 5 mm und einem 0°-Winkel ist darauf ausgelegt, stabile und sichere Verbindungen in einer Vielzahl von elektronischen Anwendungen zu gewährleisten, wo Zuverlässigkeit an erster Stelle steht.
Optimale Leistung durch durchdachtes Design
Die CTB9302-8 Stiftleiste zeichnet sich durch ein Design aus, das auf Langlebigkeit und optimale Signalübertragung ausgelegt ist. Mit ihrem Rastermaß von 5 mm bietet sie eine gute Balance zwischen Bauraum und Anzahl der Anschlüsse, was sie zu einer vielseitigen Komponente für unterschiedlichste Schaltungsdesigns macht. Der 0°-Winkel sorgt für eine direkte und geradlinige Verbindung, ideal für Anwendungen, bei denen Platz in der Höhe begrenzt ist oder eine einfache Montage im Vordergrund steht.
Herausragende Vorteile der CTB9302-8 Stiftleiste
- Präzise Signalintegrität: Die konstruktive Ausführung minimiert Übergangswiderstände und sorgt für eine klare und unverfälschte Signalübertragung, was für anspruchsvolle Schaltungen unerlässlich ist.
- Hohe mechanische Stabilität: Gefertigt aus hochwertigen Materialien, bietet diese Stiftleiste eine exzellente Beständigkeit gegen Vibrationen und mechanische Beanspruchung, was zu einer erhöhten Lebensdauer und Betriebssicherheit führt.
- Einfache Integration: Das standardisierte Rastermaß und die klare 0°-Ausrichtung erleichtern die Platzierung auf Leiterplatten und die Bestückung, was den Entwicklungsprozess beschleunigt und Kosten senkt.
- Vielseitige Anwendungsmöglichkeiten: Ob in der industriellen Automatisierung, im Prototypenbau, in der Messtechnik oder in Konsumerelektronik-Geräten – die CTB9302-8 fügt sich nahtlos in unterschiedlichste Umgebungen ein.
- Zuverlässige elektrische Eigenschaften: Ausgelegt für gängige Strom- und Spannungswerte, gewährleistet sie einen sicheren und stabilen Betrieb Ihrer elektronischen Systeme.
- Kosteneffizienz bei hoher Qualität: Sie erhalten ein Produkt, das Leistung und Zuverlässigkeit bietet, ohne dabei Kompromisse bei der Wirtschaftlichkeit einzugehen.
Technische Spezifikationen und Qualitätsmerkmale
Die CTB9302-8 Stiftleiste repräsentiert einen Fortschritt in der Herstellung von Verbindungselementen. Ihre Spezifikationen sind auf maximale Funktionalität und Zuverlässigkeit ausgelegt, was sie zu einem bevorzugten Bauteil für Profis macht. Das verwendete Material, die Präzision der Fertigung und die sorgfältige Ausrichtung der Kontakte sind entscheidend für ihre überlegene Leistung.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | CTB9302-8 – Stiftleiste |
| Polanzahl | 8-polig |
| Rastermaß (RM) | 5 mm |
| Anschlusswinkel | 0° (gerade) |
| Material der Kontakte | Hochwertige Legierung, optimiert für geringen Übergangswiderstand und Korrosionsbeständigkeit. Bietet ausgezeichnete Leitfähigkeit und Haltbarkeit. |
| Gehäusematerial | Temperaturbeständiges, flammhemmendes PBT (Polybutylenterephthalat). Dies gewährleistet mechanische Festigkeit, chemische Resistenz und Sicherheit im Betrieb. |
| Isolationsspannung | Ausgelegt für eine sichere Trennung der einzelnen Leiter und eine hohe Spannungsfestigkeit gemäß relevanten Normen. |
| Betriebstemperaturbereich | Geeignet für einen breiten Temperaturbereich, was die Einsatzfähigkeit in verschiedenen Umgebungen sicherstellt. Konkreter Bereich ist für industrielle Standardanwendungen ausgelegt. |
| Konfektionierung | Einfache Lötverbindung oder Steckverbindung mit Gegenstecker. Die Stifte sind präzise gefertigt für eine sichere und stabile Verbindung. |
| Anwendungsgebiete | Ideal für Leiterplatten-zu-Leiterplatten-Verbindungen, externe Signalanschlüsse, interne Verkabelung in Geräten der Unterhaltungselektronik, Industrieautomation, Medizintechnik und im Prototypenbau. |
Anwendungsbereiche und technische Relevanz
Die CTB9302-8 Stiftleiste ist ein Schlüsselbauteil in vielen modernen elektronischen Systemen. Ihre Konstruktion mit 8 Polen und einem Rastermaß von 5 mm ist ein gängiger Standard, der eine breite Kompatibilität mit vielen anderen Elektronikkomponenten und Steckverbindern ermöglicht. Der 0°-Winkel ist besonders vorteilhaft in Gehäusen mit begrenztem vertikalen Platzangebot, da er eine flache Montage auf der Leiterplatte ermöglicht und die Gesamthöhe des Geräts minimiert. Dies ist ein kritischer Faktor im Produktdesign, insbesondere bei kompakten und schlanken Geräten. Die Auswahl des Materials für die Kontakte, typischerweise eine Kupferlegierung mit einer Oberflächenveredelung wie Zinn oder Gold, ist entscheidend für die Langlebigkeit und die Vermeidung von Oxidationsbildung, welche die elektrische Leitfähigkeit beeinträchtigen könnte. Das Gehäusematerial, oft ein Hochleistungskunststoff wie PBT, bietet nicht nur elektrische Isolation, sondern auch mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Hitze und Chemikalien. Diese Eigenschaften stellen sicher, dass die Stiftleiste auch unter anspruchsvollen Betriebsbedingungen zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu CTB9302-8 – Stiftleiste – 8-pol, RM 5 mm, 0°
Was ist der Hauptzweck einer 8-poligen Stiftleiste?
Eine 8-polige Stiftleiste dient als robuste und zuverlässige Schnittstelle zur Verbindung von zwei oder mehr elektronischen Komponenten oder Leiterplatten. Sie ermöglicht die Übertragung von Signalen und Strom zwischen verschiedenen Schaltungsteilen.
Warum ist das Rastermaß von 5 mm wichtig?
Das Rastermaß von 5 mm ist ein weit verbreiteter Standard in der Elektronikindustrie. Es bietet eine gute Balance zwischen der Anzahl der Anschlüsse auf einer bestimmten Fläche und der mechanischen Stabilität der Verbindung. Viele andere Bauteile und Steckverbinder sind ebenfalls mit diesem Rastermaß ausgelegt, was die Kompatibilität erhöht.
Was bedeutet der 0°-Winkel bei dieser Stiftleiste?
Der 0°-Winkel (oft als „gerade“ bezeichnet) bedeutet, dass die Stifte senkrecht zur Montagefläche der Leiterplatte stehen. Dies ist ideal für Anwendungen, bei denen die Höhe des Geräts begrenzt ist oder eine einfache, gerade Verbindung gewünscht wird, im Gegensatz zu gewinkelten Varianten.
Welche Arten von Materialien werden üblicherweise für solche Stiftleisten verwendet?
Typischerweise bestehen die Kontakte aus einer leitfähigen Metalllegierung wie Messing oder Bronze, oft mit einer Beschichtung aus Zinn, Nickel oder Gold, um Korrosion zu verhindern und die Leitfähigkeit zu verbessern. Das Gehäusematerial ist häufig ein thermoplastisches Polymer wie PBT oder PA, das hitzebeständig und isolierend ist.
Ist die CTB9302-8 Stiftleiste für hohe Ströme geeignet?
Die Eignung für hohe Ströme hängt von der spezifischen Auslegung des Kontaktdesigns und des Materials ab. Dieses Modell ist für Standardanwendungen konzipiert. Für sehr hohe Strombelastungen sollten immer die detaillierten Spezifikationen des Herstellers konsultiert werden, die Angaben zur maximalen Strombelastbarkeit pro Pol und zur Betriebstemperatur enthalten.
Wie wird die CTB9302-8 Stiftleiste typischerweise auf einer Leiterplatte montiert?
Die Stiftleiste wird üblicherweise durch Löten an den vorgesehenen Pads auf der Leiterplatte befestigt. Die Beine der Stiftleiste werden durch die Löcher auf der Platine geführt und von der Unterseite verlötet, um eine dauerhafte elektrische und mechanische Verbindung zu gewährleisten.
Welche Gegenstecker sind mit dieser Stiftleiste kompatibel?
Mit einer 8-poligen Stiftleiste mit einem Rastermaß von 5 mm sind in der Regel alle passenden Buchsenleisten (Header-Buchsen) mit demselben Rastermaß und derselben Polanzahl kompatibel. Es ist ratsam, die exakten Spezifikationen des gewünschten Gegensteckers zu überprüfen, um eine optimale Passform und elektrische Verbindung zu gewährleisten.
