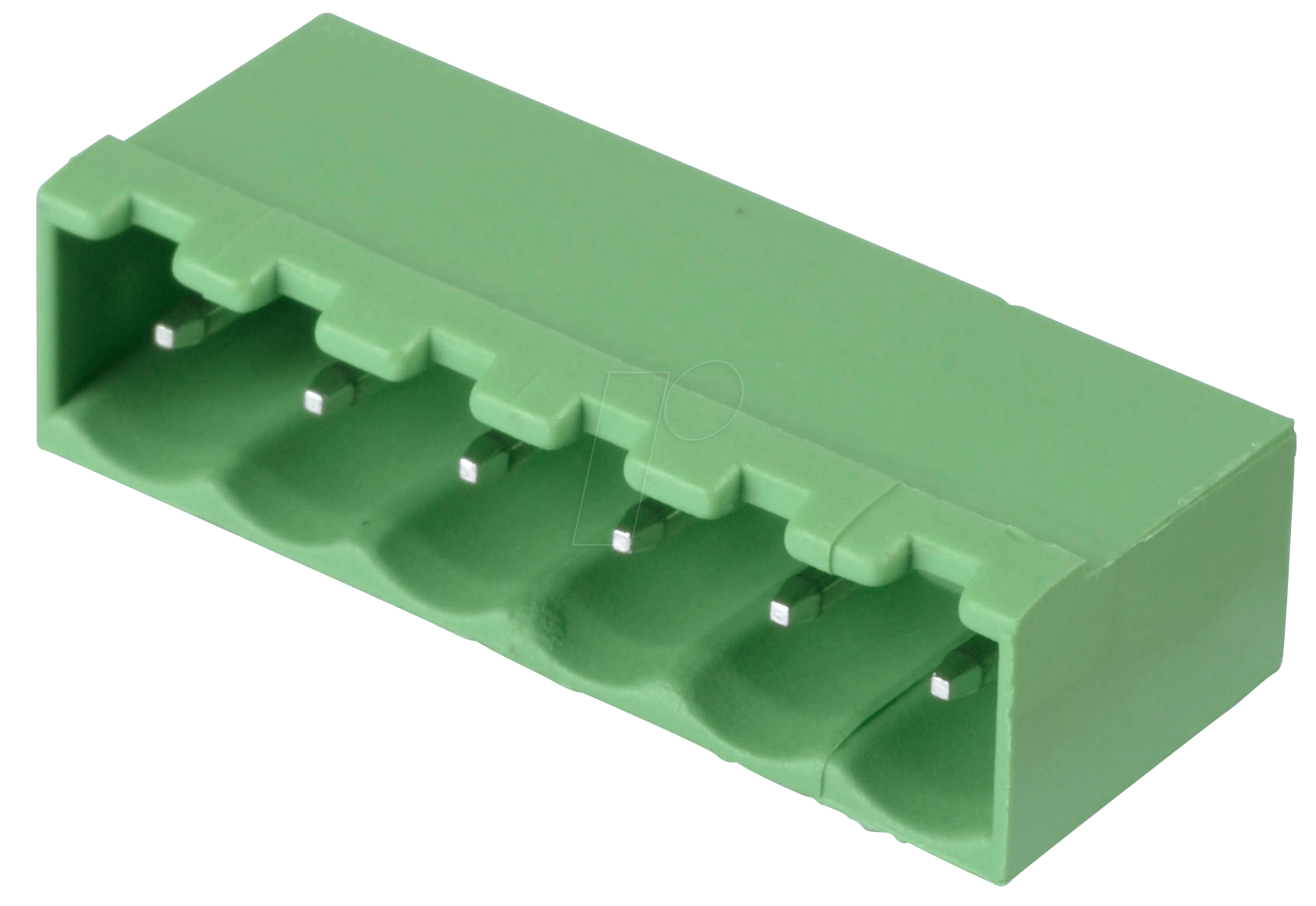

Zuverlässige Verbindungen für Ihre Elektronikprojekte: CTB9302-6 – 6-polige Stiftleiste, RM 5 mm, 0°
Sie benötigen eine robuste und präzise Lösung für elektrische Verbindungen in Ihren Schaltkreisen oder Geräten? Die CTB9302-6 Stiftleiste mit 6 Polen, einem Rastermaß von 5 mm und einer 0°-Ausrichtung wurde entwickelt, um anspruchsvolle Anforderungen an Signalintegrität und mechanische Stabilität zu erfüllen. Ideal für Entwickler, Ingenieure und Maker, die Wert auf Zuverlässigkeit und Langlebigkeit legen.
Maximale Leistung durch präzise Konstruktion
Die CTB9302-6 Stiftleiste repräsentiert die Spitze der Konnektivitätstechnologie für eine Vielzahl von Anwendungen. Ihre Konstruktion ist auf maximale Leistungsfähigkeit und Langlebigkeit ausgelegt, was sie zu einer überlegenen Wahl gegenüber weniger spezialisierten Alternativen macht. Das Rastermaß von 5 mm ermöglicht eine dichte Bestückung, während die 0°-Ausrichtung eine geradlinige und effiziente Signalübertragung gewährleistet.
Hervorragende Konnektivität und Signalintegrität
Die CTB9302-6 Stiftleiste bietet eine Reihe von entscheidenden Vorteilen, die sie für professionelle Anwendungen unverzichtbar machen:
- Präzise Passform: Das etablierte Rastermaß von 5 mm (RM 5 mm) sorgt für eine exakte und sichere Verbindung mit kompatiblen Buchsenleisten und Steckverbindern. Dies minimiert Kontaktwiderstände und erhöht die Zuverlässigkeit der elektrischen Verbindung.
- Robuste Mechanik: Gefertigt aus hochwertigen Materialien, bietet diese Stiftleiste eine bemerkenswerte mechanische Stabilität. Sie widersteht Vibrationen und mechanischen Belastungen, was für den Einsatz in rauen Umgebungen oder bei häufiger Handhabung entscheidend ist.
- Optimale Ausrichtung: Die 0°-Ausrichtung der Stifte ermöglicht eine direkte und unkomplizierte Signalübertragung. Dies ist besonders wichtig bei der Verkabelung von Platinen, wo Platz und Ausrichtung eine kritische Rolle spielen.
- Hohe Kontaktzuverlässigkeit: Die Kontaktflächen sind für eine langanhaltend geringe Übergangsbeständigkeit optimiert, selbst nach zahlreichen Steckzyklen. Dies sichert eine konstante Signalqualität über die gesamte Lebensdauer des Produkts.
- Vielseitige Einsatzmöglichkeiten: Ob in der industriellen Automatisierung, im Maschinenbau, in der Medizintechnik oder in komplexen Elektronikprojekten – diese Stiftleiste passt sich flexibel an unterschiedlichste Anforderungen an.
- Einfache Montage: Die Stiftleiste lässt sich unkompliziert auf Leiterplatten löten oder in entsprechende Gehäuse integrieren, was den Integrationsprozess beschleunigt und vereinfacht.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | CTB9302-6 – Stiftleiste |
| Polanzahl | 6-polig |
| Rastermaß (RM) | 5 mm |
| Ausrichtung | 0° (vertikal zur Montageebene) |
| Kontaktmaterial | Hochwertige Legierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit, typischerweise verzinnte oder vergoldete Oberfläche für verbesserte Lötbarkeit und Langzeitstabilität. |
| Isolationsmaterial | Robuster Thermoplast (z.B. PBT oder LCP), der hohe Temperaturbeständigkeit, Flammwidrigkeit (gemäß UL94-V0) und exzellente dielektrische Eigenschaften bietet. |
| Betriebstemperatur | Geeignet für einen breiten Temperaturbereich, typischerweise von -40°C bis +105°C, um den Einsatz in verschiedenen Umgebungen zu ermöglichen. |
| Bemessungsspannung | Entsprechend der Normen und des Isolationsmaterials, üblicherweise ausgelegt für Spannungen im Bereich von 250V bis 400V. |
| Bemessungsstrom | Ausgelegt für Ströme bis zu 10A, abhängig von der Drahtgröße und der Umgebungstemperatur. |
| Montageart | Durchsteckmontage (THT) mit Lötanschluss auf Leiterplatten. |
Präzise Anwendungsszenarien
Die CTB9302-6 Stiftleiste ist ein Eckpfeiler in zahlreichen technischen Bereichen. Ihre Fähigkeit, stabile und sichere elektrische Verbindungen herzustellen, macht sie unverzichtbar für:
- Industrielle Steuerungen und Automatisierung: In Schaltschränken und Steuerungseinheiten zur Verbindung von Sensoren, Aktoren und SPS-Modulen. Die Robustheit und der geringe Kontaktwiderstand sind hierbei entscheidend für die Prozesssicherheit.
- Leiterplattenkonnektivität: Als Schnittstelle zwischen verschiedenen Leiterplatten oder zur Anbindung von Peripheriegeräten. Die 0°-Ausrichtung vereinfacht die Leiterbahnführung und reduziert die Komplexität des PCB-Layouts.
- Netzteil- und Stromversorgungsanwendungen: Zur sicheren Verteilung von Strom in Geräten und Systemen, wo zuverlässige Verbindungen unerlässlich sind, um Überhitzung und Ausfälle zu vermeiden.
- Messtechnik und Laborausstattung: In hochpräzisen Messinstrumenten und Prüfaufbauten, wo Signalverluste und Interferenzen minimiert werden müssen.
- Gerätebau und Gehäuseintegration: Zur Verkabelung von internen Komponenten, die eine standardisierte und sichere Schnittstelle benötigen.
Häufig gestellte Fragen zu CTB9302-6 – Stiftleiste – 6-pol, RM 5 mm, 0°
Was bedeutet „RM 5 mm“ bei dieser Stiftleiste?
„RM 5 mm“ steht für Rastermaß 5 Millimeter. Dies bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Stifte. Ein Rastermaß von 5 mm ist ein gängiger Standard in der Elektronik und ermöglicht eine gute Balance zwischen kompakter Bauweise und einfacher Handhabung.
Welche Art von Gegenstücken sind mit der CTB9302-6 kompatibel?
Diese Stiftleiste ist primär für die Verbindung mit entsprechenden Buchsenleisten konzipiert, die ebenfalls ein Rastermaß von 5 mm aufweisen. Achten Sie bei der Auswahl des Gegenstücks auf eine passende Polanzahl und mechanische Kompatibilität.
Ist die CTB9302-6 für den Einsatz bei hohen Temperaturen geeignet?
Ja, die Stiftleiste ist aus isolierenden Materialien gefertigt, die für einen breiten Temperaturbereich ausgelegt sind, typischerweise von -40°C bis +105°C. Die genauen Spezifikationen des Isolationsmaterials bestimmen die exakte Temperaturbeständigkeit.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die CTB9302-6 ist für die Durchsteckmontage (THT – Through-Hole Technology) vorgesehen. Die Stifte werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet, um eine dauerhafte und elektrisch leitende Verbindung zu gewährleisten.
Welche Vorteile bietet die 0°-Ausrichtung?
Die 0°-Ausrichtung bedeutet, dass die Stifte senkrecht zur Montageebene der Leiterplatte stehen. Dies ermöglicht eine geradlinige und effiziente Signalübertragung und erleichtert die Platzierung weiterer Komponenten oder die Verdrahtung auf der Platine, da die Kabel in einer Ebene verlaufen.
Ist diese Stiftleiste für hohe Strombelastungen geeignet?
Die CTB9302-6 ist für typische Anwendungen im Bereich von bis zu 10 Ampere ausgelegt. Für Anwendungen mit signifikant höheren Stromstärken sollten Sie spezielle Hochstrom-Steckverbinder in Betracht ziehen.
Aus welchem Material sind die Kontakte gefertigt und welche Vorteile hat das?
Die Kontakte sind in der Regel aus einer hochwertigen Metalllegierung gefertigt, die optimiert ist für geringen Übergangswiderstand und hohe Korrosionsbeständigkeit. Oftmals sind die Kontakte zusätzlich verzinnt oder vergoldet. Verzinnte Kontakte bieten eine gute Lötbarkeit und einen zuverlässigen Kontakt, während vergoldete Kontakte höchste Leitfähigkeit und Korrosionsbeständigkeit für anspruchsvollste Anwendungen bieten.
