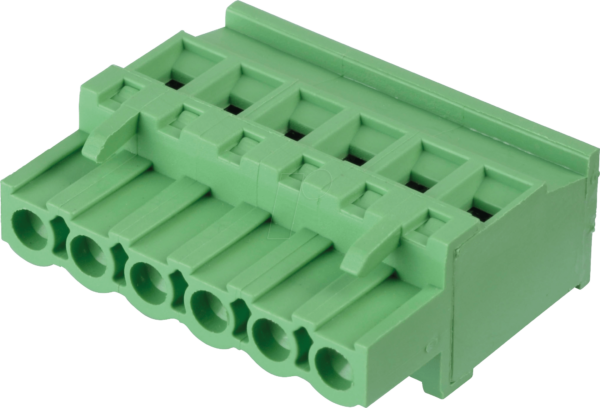

CTB922VJ-6R: Die Zukunft der zuverlässigen Steckverbindung in Ihrer Elektronik
Suchen Sie nach einer robusten und effizienten Lösung zur schnellen und sicheren Verbindung von Leiterplatten in anspruchsvollen elektrischen Installationen? Die CTB922VJ-6R steckbare Schraubklemme mit 6 Polen, einem Rastermaß von 5,08 mm und einer 90°-Ausrichtung wurde entwickelt, um Installationszeiten zu minimieren und die Zuverlässigkeit Ihrer Geräte signifikant zu erhöhen. Dieses Produkt ist die ideale Wahl für Ingenieure, Entwickler und Techniker in Bereichen wie industrieller Automatisierung, Gebäudetechnik und professioneller Audio-/Videotechnik, wo präzise und wartungsarme Verbindungen unerlässlich sind.
Effizienz und Sicherheit vereint: Der entscheidende Vorteil der CTB922VJ-6R
Die CTB922VJ-6R übertrifft herkömmliche Lötverbindungen und Klemmleisten durch ihre steckbare Natur, die eine schnelle Montage und Demontage ohne Werkzeug ermöglicht. Dies reduziert nicht nur die Installationskosten und -zeiten erheblich, sondern minimiert auch das Risiko von Beschädigungen an empfindlichen Leiterplattenkomponenten. Die 90°-Ausrichtung des Steckers optimiert den Platzbedarf auf der Platine und erleichtert das Kabelmanagement, was besonders in beengten Gehäusen von großem Vorteil ist. Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine langlebige und störungsfreie Signalübertragung, selbst unter widrigen Umgebungsbedingungen.
Präzision und Flexibilität: Einzigartige Merkmale der CTB922VJ-6R
Die steckbare Schraubklemme CTB922VJ-6R zeichnet sich durch eine Reihe von Merkmalen aus, die sie zu einer überlegenen Wahl für professionelle Anwendungen machen:
- Schnelle Montage & Demontage: Durch das steckbare Design wird die Zeit für die Verkabelung drastisch reduziert. Ein einfaches Einrasten der Komponenten sorgt für eine sichere Verbindung, die bei Bedarf genauso schnell wieder gelöst werden kann, ideal für Service und Wartung.
- Hohe Kontaktsicherheit: Das präzise Rastermaß von 5,08 mm und die stabile Konstruktion der Schraubklemmen gewährleisten einen festen und zuverlässigen Kontakt, der Vibrationen und mechanischen Belastungen standhält. Dies minimiert das Risiko von Verbindungsfehlern und Signalunterbrechungen.
- Optimierte Raumnutzung: Die 90°-Anordnung der Anschlüsse ermöglicht eine vertikale Montage auf der Leiterplatte, was die Bauhöhe des Geräts reduziert und eine effiziente Nutzung des verfügbaren Platzes im Gehäuse erlaubt.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Spannungen und Strömen (Details siehe technische Spezifikationen), ist diese Klemme ideal für Stromversorgungs- und Signalübertragungsanwendungen in verschiedensten Branchen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die gegen Korrosion und Umwelteinflüsse resistent sind, bietet die CTB922VJ-6R eine lange Lebensdauer und zuverlässige Leistung auch in anspruchsvollen Umgebungen.
Technische Spezifikationen und Materialanalyse
Die CTB922VJ-6R ist nicht nur ein Verbindungselement, sondern ein präzisionsgefertigtes Bauteil, das auf höchste Leistung und Zuverlässigkeit ausgelegt ist. Die Auswahl der Materialien und die durchdachte Konstruktion gewährleisten eine optimale elektrische und mechanische Performance.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Steckbare Schraubklemme |
| Modellnummer | CTB922VJ-6R |
| Anzahl der Pole | 6 |
| Rastermaß (Pitch) | 5,08 mm |
| Anschlusswinkel | 90° (rechtwinklig zur Leiterplatte) |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff (z.B. PA66), bekannt für seine hohe Durchschlagsfestigkeit, mechanische Stabilität und Temperaturbeständigkeit. Bietet hervorragenden Schutz gegen Kurzschlüsse und elektrische Überschläge. |
| Leiterkontaktmaterial | Messing, galvanisch verzinnt. Messing bietet eine ausgezeichnete Leitfähigkeit, während die Verzinnung Korrosionsschutz gewährleistet und den Übergangswiderstand über die Lebensdauer minimiert. Dies sorgt für eine stabile und zuverlässige elektrische Verbindung. |
| Schraubentyp | M2,5 oder ähnliche Größe mit galvanischer Verzinkung. Konzipiert für einen festen und sicheren Anschluss von Litzen und eindrähtigen Leitern, um ein Verrutschen oder Lösen zu verhindern. |
| Maximaler Leiterquerschnitt | Bis zu 2,5 mm² (AWG 14). Ermöglicht den Anschluss von ausreichend dimensionierten Leitern für diverse Strom- und Signalapplikationen. |
| Nennspannung | Typischerweise 250-300 V AC/DC, abhängig von spezifischen Normen und Zertifizierungen des Herstellers. Bietet ausreichende Sicherheit für die meisten Anwendungen im Niederspannungsbereich. |
| Nennstrom | Bis zu 10-15 A, je nach Leiterquerschnitt und Umgebungsbedingungen. Ausgelegt für moderate bis hohe Strombelastungen in industriellen und privaten Anwendungen. |
| Betriebstemperaturbereich | Konstruiert für einen breiten Temperaturbereich, typischerweise von -40°C bis +105°C. Gewährleistet zuverlässige Funktion auch bei Temperaturschwankungen. |
| IP-Schutzart | In der Regel nicht direkt klassifiziert für die Klemme selbst, aber die Gesamtanlage mit entsprechender Gehäusung kann Schutz gegen Staub und Wasser erreichen. |
| Zulassungen | Kann relevante Sicherheitszertifizierungen wie UL, VDE, CE aufweisen, was die Konformität mit internationalen Standards bestätigt. (Bitte spezifische Produktvarianten prüfen.) |
Anwendungsgebiete der CTB922VJ-6R
Die Vielseitigkeit der CTB922VJ-6R steckbaren Schraubklemme macht sie zu einem unverzichtbaren Bauteil in zahlreichen technologischen Bereichen:
- Industrielle Automatisierung: Zur Verkabelung von Sensoren, Aktoren, Steuergeräten und Stromversorgungsmodulen in Fertigungsstraßen und Produktionsanlagen. Die schnelle Austauschbarkeit erleichtert die Wartung und reduziert Stillstandszeiten.
- Gebäudetechnik: Einsatz in intelligenten Gebäudesystemen, Beleuchtungssteuerungen, Sicherheitssystemen und zur Verteilung von Niederspannungsstrom. Die einfache Installation spart Zeit bei der Verkabelung von komplexen Installationen.
- Leistungselektronik: Verbindungen in Netzteilen, Frequenzumrichtern und anderen Leistungselektronikmodulen, wo eine sichere und strombelastbare Verbindung erforderlich ist.
- Signalübertragungssysteme: Zuverlässige Verbindung von Signalleitungen in Audio-/Videotechnik, Telekommunikationsgeräten und Netzwerktechnik, wo geringe Übergangswiderstände und hohe Signalintegrität wichtig sind.
- Haushaltsgeräte: Integration in Waschmaschinen, Geschirrspüler, Kühlsysteme und andere Haushaltsgeräte zur sicheren und effizienten Verkabelung von Komponenten und Steuerplatinen.
- Medizintechnik: In Geräten, bei denen Zuverlässigkeit und einfache Wartung oberste Priorität haben, wie z.B. in Diagnosegeräten oder Hilfsmitteln.
FAQ – Häufig gestellte Fragen zu CTB922VJ-6R – Steckbare Schraubklemme – 6-pol, RM 5,08 mm, 90°
Was ist der Hauptvorteil der steckbaren Schraubklemme CTB922VJ-6R gegenüber traditionellen Methoden?
Der Hauptvorteil liegt in der erheblichen Reduzierung von Installations- und Wartungszeiten durch das steckbare Design. Es ermöglicht eine schnelle Montage und Demontage ohne Löten oder spezielle Werkzeuge, was gleichzeitig das Risiko von Beschädigungen an der Leiterplatte minimiert und die Effizienz steigert.
Welche Art von Leitern kann mit der CTB922VJ-6R verbunden werden?
Die CTB922VJ-6R ist ausgelegt für die Verbindung von sowohl eindrähtigen als auch mehrdrähtigen (litzenförmigen) Leitern. Die Schraubklemmen gewährleisten einen sicheren Halt für eine Vielzahl von Leiterquerschnitten bis zu einem bestimmten Maximum, was Flexibilität in der Anwendung ermöglicht.
Ist die CTB922VJ-6R für hohe Stromstärken geeignet?
Ja, die Klemme ist für Nennströme bis zu einem bestimmten Wert ausgelegt (typischerweise 10-15 A, je nach Modell und den verwendeten Leitern). Diese Spezifikationen machen sie geeignet für viele Standardanwendungen in der Industrie- und Verbraucherelektronik, bei denen moderate bis höhere Strombelastungen auftreten.
Welchen Temperaturbereich kann die CTB922VJ-6R aushalten?
Diese steckbaren Schraubklemmen sind typischerweise für einen breiten Betriebstemperaturbereich ausgelegt, der oft von -40°C bis +105°C reicht. Dies gewährleistet eine zuverlässige Funktionalität auch unter wechselnden klimatischen Bedingungen.
Wie wird die elektrische Verbindung mit der CTB922VJ-6R hergestellt?
Die Verbindung erfolgt durch das Einführen des abisolierten Leiterendes in die dafür vorgesehene Öffnung der Schraubklemme. Anschließend wird die Schraube festgezogen, um den Leiter sicher und mit geringem Übergangswiderstand zu fixieren. Für die Trennung wird die Schraube gelöst und der Leiter herausgezogen.
In welchen Farben ist die CTB922VJ-6R erhältlich?
Die CTB922VJ-6R ist üblicherweise in neutralen Farben wie Grau oder Weiß erhältlich, um eine einfache Integration in verschiedene Designs zu ermöglichen und eine klare Kennzeichnung zu unterstützen. Spezifische Farbvarianten können je nach Hersteller und Serie variieren.
Welche Bedeutung hat das Rastermaß von 5,08 mm?
Das Rastermaß von 5,08 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlüsse auf der Leiterplatte an. Dieses Standardmaß ist weit verbreitet und ermöglicht eine hohe Packungsdichte der Komponenten sowie die Kompatibilität mit vielen Leiterplattenlayouts und Zubehörteilen.
