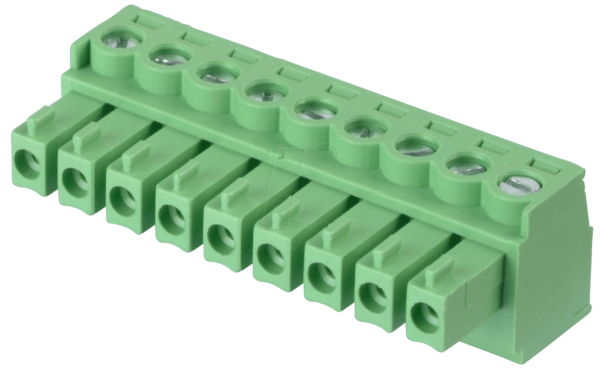

CTB922HE-9 – Steckbare Schraubklemme – 9-pol, RM 3,81 mm, 0°: Präzise Verbindungen für anspruchsvolle Anwendungen
Die CTB922HE-9 Steckbare Schraubklemme mit 9 Polen und einem Rastermaß von 3,81 mm bei einem 0° Anschlusswinkel wurde entwickelt, um Elektrikern, Ingenieuren und Systemintegratoren eine zuverlässige und effiziente Lösung für die Verbindung von Leitern in komplexen elektrischen und elektronischen Systemen zu bieten. Sie adressiert die Herausforderung von schnellen, sicheren und fehlerfreien Verdrahtungsaufgaben, insbesondere dort, wo Platzbeschränkungen und die Notwendigkeit einer hohen Dichte an Anschlüssen bestehen.
Überlegene Konnektivitätslösungen für professionelle Ansprüche
Die CTB922HE-9 Steckbare Schraubklemme unterscheidet sich von Standardlösungen durch ihre durchdachte Konstruktion, die eine maximale Signalintegrität und eine vereinfachte Montage gewährleistet. Im Gegensatz zu herkömmlichen Lötverbindungen oder weniger robusten Klemmen bietet dieses Modell eine hohe mechanische Stabilität und elektrische Leitfähigkeit, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat. Die steckbare Natur reduziert Montagezeiten drastisch und minimiert das Risiko von Fehlverdrahtungen, was sie zur idealen Wahl für industrielle Automatisierung, Mess- und Regeltechnik sowie anspruchsvolle Konsumerelektronik macht, wo Zuverlässigkeit und Effizienz oberste Priorität haben.
Präzise technische Merkmale und herausragende Leistung
Das Herzstück der CTB922HE-9 ist ihre hochpräzise Fertigung, die eine zuverlässige elektrische Verbindung über die gesamte Lebensdauer sicherstellt. Das Rastermaß von 3,81 mm ermöglicht eine hohe Anschlussdichte, was insbesondere in platzbeschränkten Anwendungen von unschätzbarem Wert ist. Der 0° Anschlusswinkel vereinfacht die Verdrahtungsführung und reduziert die mechanische Belastung auf die Leiterplatten.
- Hohe Anschlussdichte: Ermöglicht kompakte Schaltungsdesigns durch 9 Pole auf engstem Raum.
- Sichere Kontaktierung: Robuste Schraubverbindungen gewährleisten eine dauerhafte und sichere elektrische Verbindung.
- Einfache Montage: Die steckbare Bauweise beschleunigt den Installationsprozess erheblich und reduziert Fehlerquellen.
- Zuverlässigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Beständigkeit gegen Umwelteinflüsse.
- Vielseitigkeit: Geeignet für eine breite Palette von Leiterplattentypen und Verdrahtungsanforderungen.
Konstruktion und Materialqualitäten
Die CTB922HE-9 Steckbare Schraubklemme ist aus ausgewählten Materialien gefertigt, die Langlebigkeit und Zuverlässigkeit garantieren. Das Gehäusematerial ist typischerweise ein widerstandsfähiger Kunststoff wie Polyamid (PA), der sich durch gute elektrische Isoliereigenschaften, mechanische Festigkeit und Temperaturbeständigkeit auszeichnet. Die integrierten Kontakte bestehen aus einer Kupferlegierung, die eine exzellente Leitfähigkeit sicherstellt und durch eine Oberflächenveredelung wie Verzinnung oder Versilberung vor Korrosion geschützt ist. Diese Kombination ermöglicht eine sichere Kraftübertragung und minimiert den Übergangswiderstand, was für die Effizienz und Sicherheit elektrischer Schaltungen von entscheidender Bedeutung ist.
Anwendungsgebiete und Integrationsmöglichkeiten
Die CTB922HE-9 ist ein essenzieller Baustein für eine Vielzahl von industriellen und technischen Anwendungen. Ihre präzise Passform und die zuverlässige elektrische Verbindung machen sie ideal für den Einsatz in:
- Industrieller Automatisierung: Zur Verdrahtung von Sensoren, Aktoren, Steuerungen und Stromversorgungen in Fertigungsanlagen und Robotik.
- Mess- und Regeltechnik: Für den Anschluss von Messinstrumenten, Transmittern und Steuersignalen in Prozessleitsystemen.
- Stromversorgungsmodule: Zur sicheren und effizienten Anbindung von Netzteilen und Spannungswandlern.
- Kommunkationstechnik: In Geräten, die eine hohe Anzahl von Signalverbindungen benötigen.
- Konsumerelektronik: Für anspruchsvolle Geräte, die eine robuste und kompakte Verkabelung erfordern.
- Beleuchtungstechnik: Zur Verkabelung von LED-Treibern und Steuerungen in professionellen Lichtinstallationen.
Die 0° Ausrichtung der Anschlüsse erleichtert die Leiterplattenbestückung und die Verlegung von Kabelbäumen, wodurch die Montagekosten gesenkt und die Zuverlässigkeit der Installation erhöht werden. Das kompakte Design der Klemme ermöglicht zudem eine hohe Packungsdichte auf der Leiterplatte, was besonders in Gehäusen mit begrenztem Platzangebot von Vorteil ist.
Detaillierte Spezifikationen im Überblick
| Spezifikation | Detail |
|---|---|
| Produkttyp | Steckbare Schraubklemme |
| Modellnummer | CTB922HE-9 |
| Anzahl der Pole | 9 |
| Rastermaß (RM) | 3,81 mm |
| Anschlusswinkel | 0° |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid), ausgezeichnete elektrische Isoliereigenschaften und mechanische Stabilität |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Verzinnung) für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Nennspannung | Abhängig von Isolationsklasse und Anwendungsumgebung (typischerweise im Bereich von 150-300V AC/DC) |
| Nennstrom | Abhängig vom Leiterquerschnitt und Kontaktdesign (typischerweise im Bereich von 5-10A) |
| Leiterquerschnitt (AWG) | Kompatibel mit typischen Leiterquerschnitten von 28 AWG bis 20 AWG (oder spezifischere Angaben des Herstellers) |
| Temperaturbereich | Breiter Betriebstemperaturbereich (z.B. -40°C bis +105°C), abhängig vom Material und der Anwendung |
| Schutzart (im verbauten Zustand) | Die Klemme selbst bietet keine direkte Schutzart, trägt aber zur Isolation und zum Schutz der Verbindungsstelle bei. Die Schutzart des Gesamtsystems ist zu berücksichtigen. |
| Zulassungen | Entsprechend relevanter Normen wie UL, CSA, VDE (falls zutreffend, bitte Herstellerangaben prüfen) |
Optimale Verdrahtung und einfache Handhabung
Die Installation der CTB922HE-9 Steckbaren Schraubklemme ist intuitiv gestaltet. Nach dem Abisolieren der Leiterenden werden diese sicher in die Schraubklemmen eingeführt und fest verschraubt. Die Gegenstücke können dann einfach aufgesteckt werden, was eine schnelle und werkzeuglose Verbindung ermöglicht. Dies minimiert die Fehleranfälligkeit bei der Montage und erlaubt eine schnelle Austauschbarkeit von Komponenten, ohne die gesamte Verdrahtung neu erstellen zu müssen. Die klare Kennzeichnung der Pole (falls vorhanden) unterstützt zusätzlich eine korrekte Verdrahtung.
FAQ – Häufig gestellte Fragen zu CTB922HE-9 – Steckbare Schraubklemme – 9-pol, RM 3,81 mm, 0°
Welche Leiterquerschnitte können mit der CTB922HE-9 verwendet werden?
Die CTB922HE-9 ist in der Regel für Leiterquerschnitte von 28 AWG bis 20 AWG ausgelegt. Für präzise Angaben ist stets die Dokumentation des Herstellers zu konsultieren, da die maximale Kapazität vom spezifischen Kontaktdesign und dem maximalen Strom abhängt.
Ist die Klemme für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder Vibration geeignet?
Ja, die verwendeten hochwertigen Materialien wie Polyamid und die robusten Schraubverbindungen bieten eine gute Beständigkeit gegen Umwelteinflüsse. Die sichere Kontaktierung minimiert das Risiko von Aussetzern unter Vibration. Für extrem anspruchsvolle Umgebungen sind jedoch zusätzliche Schutzmaßnahmen (z.B. Verguss) oder spezielle Varianten zu prüfen.
Wie unterscheidet sich die 0° Anschlusswinkel-Variante von anderen Winkeln?
Der 0° Anschlusswinkel bedeutet, dass die Leiter parallel zur Leiterplattenoberfläche angeschlossen werden. Dies vereinfacht die Leiterplattenbestückung und die Verlegung von Kabelbäumen, da die Kabel flach und geradlinig geführt werden können. Andere Winkel (z.B. 90°) erfordern eine andere Anordnung der Kabel und können mehr Platz benötigen.
Wie wird sichergestellt, dass die Verbindung elektrisch und mechanisch stabil ist?
Die mechanische Stabilität wird durch die robuste Konstruktion der Schraubklemmen gewährleistet, die einen festen Halt des Leiters sicherstellt. Die elektrische Stabilität wird durch die Verwendung von leitfähigen Kupferlegierungen mit schützender Oberflächenveredelung erzielt, die einen geringen Übergangswiderstand und Korrosionsschutz bieten.
Kann die CTB922HE-9 in sicherheitsrelevanten Anwendungen eingesetzt werden?
Der Einsatz in sicherheitsrelevanten Anwendungen hängt von spezifischen Zulassungen und Normen ab, die für die jeweilige Anwendung relevant sind (z.B. EN 61508). Es ist unerlässlich, die Herstellerdokumentation bezüglich der relevanten Zertifizierungen und die Eignung für die spezifische Sicherheitsfunktion zu prüfen.
Wie erfolgt die Beschriftung der einzelnen Pole auf der Klemme?
Viele Hersteller bieten auf ihren Klemmen integrierte Beschriftungsfelder oder Aussparungen an, in die Beschriftungsstreifen eingeführt werden können. Falls nicht vorhanden, sind externe Beschriftungslösungen oder die Dokumentation des Schaltungsdesigns für eine eindeutige Zuordnung unerlässlich.
Welche Vorteile bietet das Rastermaß von 3,81 mm?
Das Rastermaß von 3,81 mm ermöglicht eine hohe Anschlussdichte auf der Leiterplatte. Dies ist besonders vorteilhaft in Geräten, bei denen Platz eine kritische Ressource ist, da es ermöglicht, viele elektrische Verbindungen auf einer kleinen Fläche unterzubringen, ohne die Zuverlässigkeit oder die Leistung zu beeinträchtigen.
