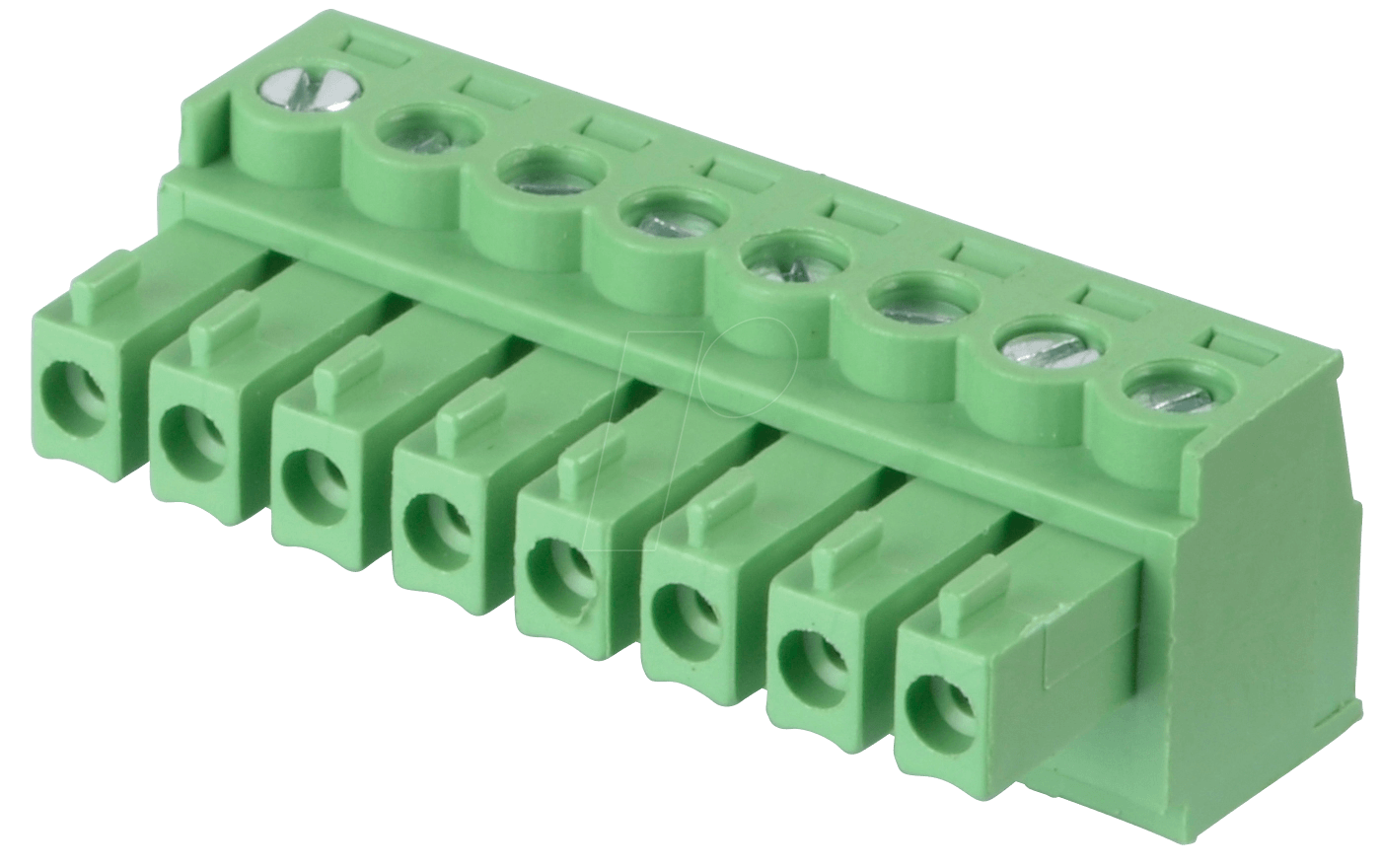

CTB922HE-8 – Steckbare Schraubklemme – 8-pol, RM 3,81 mm, 0°: Effiziente und Zuverlässige Elektrische Verbindungen
Suchen Sie eine robuste und praxiserprobte Lösung für die sichere und schnelle Verbindung von Kabeln in Ihren elektronischen Geräten und Systemen? Die CTB922HE-8 steckbare Schraubklemme ist die ideale Wahl für Ingenieure, Techniker und Entwickler, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Sie löst das Problem umständlicher und fehleranfälliger Lötverbindungen oder herkömmlicher Schraubklemmen durch ein innovatives Stecksystem, das Zeit spart und die Zuverlässigkeit Ihrer Schaltungen erhöht.
Innovative Stecktechnologie für maximale Effizienz
Die CTB922HE-8 zeichnet sich durch ihr fortschrittliches Steckdesign aus, das eine schnelle und werkzeuglose Montage ermöglicht. Im Gegensatz zu traditionellen Methoden, die oft mühsames Abisolieren und Verschrauben erfordern, bietet diese steckbare Schraubklemme eine intuitive und sichere Verbindungslösung. Die federgelagerten Kontakte gewährleisten einen festen Halt und verhindern ein unbeabsichtigtes Lösen der Verbindungen, selbst unter mechanischer Beanspruchung oder Vibrationen. Dies reduziert Montagezeiten signifikant und minimiert das Risiko von Fehlverdrahtungen, was besonders in der Serienfertigung und bei komplexen Systemen von entscheidender Bedeutung ist. Die 0°-Orientierung des Anschlusses erleichtert die Platzierung in engen Bauräumen und ermöglicht eine saubere Kabelführung.
Überlegene Konnektivität und Langlebigkeit
Die CTB922HE-8 ist nicht nur eine schnelle, sondern auch eine äußerst zuverlässige Verbindungslösung. Die präzise gefertigten Kontakte aus hochwertigen Materialien sorgen für eine optimale elektrische Leitfähigkeit und minimieren Übergangswiderstände. Dies ist essentiell für die Energieeffizienz und Signalintegrität Ihrer Anwendungen. Die robuste Bauweise und die Verwendung korrosionsbeständiger Materialien gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen. Im Vergleich zu Standardlösungen, die anfällig für Korrosion oder mechanische Abnutzung sein können, bietet die CTB922HE-8 eine konstante Performance über einen langen Zeitraum. Der Rastermaß von 3,81 mm ist ein gängiger Industriestandard, der eine hohe Kompatibilität mit anderen Bauteilen und Stecksystemen sicherstellt.
Technische Merkmale und Anwendungsbereiche
Mit ihren 8 Polen bietet die CTB922HE-8 eine hohe Anschlussdichte auf kleinstem Raum, was sie ideal für Anwendungen macht, bei denen Platzbeschränkungen eine Rolle spielen. Die steckbare Konstruktion vereinfacht Wartungsarbeiten und ermöglicht einen schnellen Austausch von Modulen oder Komponenten, ohne dass die gesamte Verdrahtung demontiert werden muss. Dies führt zu reduzierten Stillstandzeiten und vereinfachten Instandhaltungsprozessen. Die 0°-Anordnung der Kontakte ermöglicht eine gerade, lineare Verdrahtung, was die Installation in Schaltschränken und Gehäusen erleichtert und eine optimierte Raumnutzung fördert.
- Zeitersparnis bei der Montage: Werkzeuglose und schnelle Steckverbindung reduziert den Montageaufwand signifikant.
- Erhöhte Zuverlässigkeit: Sichere Rastverbindung verhindert unbeabsichtigtes Lösen und gewährleistet stabile elektrische Kontakte.
- Kompaktes Design: 8 Pole auf engstem Raum mit einem Rastermaß von 3,81 mm für platzsparende Installationen.
- Hohe Signalintegrität: Optimale elektrische Leitfähigkeit durch hochwertige Kontaktmaterialien.
- Vereinfachte Wartung: Schneller Austausch von Komponenten und Modulen durch steckbare Verbindungen.
- Breite Kompatibilität: Gängiges Rastermaß von 3,81 mm für einfache Integration in bestehende Systeme.
- Robuste Konstruktion: Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen für zuverlässigen Einsatz.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | CTB922HE-8 – Steckbare Schraubklemme |
| Anzahl der Pole | 8 |
| Rastermaß (RM) | 3,81 mm |
| Anschlussrichtung | 0° (gerade) |
| Anschlusstechnik | Steckbar (Push-in-Technologie) |
| Nennspannung | Konstruktionsbedingt für typische Elektronikanwendungen (Details im Datenblatt des Herstellers) |
| Nennstrom | Konstruktionsbedingt für typische Elektronikanwendungen (Details im Datenblatt des Herstellers) |
| Isolationsmaterial | Hochwertiges, thermoplastisches Polymer (z.B. PA, PBT) mit hoher Dielektrizitätsfestigkeit und Flammwidrigkeit (gemäß UL94-V0 Standard) |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit galvanischer Verzinnung oder Versilberung für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, abhängig von den spezifischen Materialqualitäten und Belastungsbedingungen. |
| Schutzart | Nicht spezifiziert, jedoch durch das geschlossene Design Schutz vor Berührung und mechanischen Einwirkungen. |
| Zertifizierungen | Konformität mit relevanten Normen wie UL, CE (typische Angaben für diese Produktklasse) |
| Montageart | Für PCB-Montage (Print-Circuit-Board) oder als freistehender Steckverbinder auf einer Montageplatte (je nach Ausführung). |
| Mechanische Lebensdauer | Hoch (Mehrere hundert bis tausend Steckzyklen, abhängig von der Präzision der Steckverbindung und den Umgebungsbedingungen) |
| Kabelquerschnitt | Geeignet für flexible und starre Leiter mit einem Querschnitt im typischen Bereich von 0,14 mm² bis 1,5 mm² (AWG 26 bis 16), abhängig von den spezifischen Kontaktdetails. |
Vielfältige Einsatzmöglichkeiten
Die CTB922HE-8 steckbare Schraubklemme findet breite Anwendung in verschiedenen Branchen und Bereichen:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik und Aktorik, HMI-Schnittstellen.
- Medizintechnik: Geräte-Interfacing, interne Verbindungen in diagnostischen und therapeutischen Geräten.
- Beleuchtungstechnik: LED-Treiber, Steuereinheiten, Anschluss von Lichtleisten.
- Haushaltsgeräte: Verbindung von Motoren, Steuerplatinen und Sensoren in komplexen Geräten.
- Telekommunikation: Netzwerkausrüstung, Signalübertragung.
- Verbraucherelektronik: Verbindungen in Audio-/Video-Systemen, Stromversorgungen.
- E-Mobilität: Ladeinfrastruktur, Batteriemanagementsysteme.
- Prototypenentwicklung und Kleinserienfertigung: Schnelle und flexible Verdrahtungsmöglichkeiten.
Vorteile im Überblick
Die CTB922HE-8 bietet eine überzeugende Kombination aus Funktionalität, Zuverlässigkeit und Wirtschaftlichkeit:
- Signifikante Reduzierung der Montagezeit durch steckbare Konnektivität.
- Minimierung von Verdrahtungsfehlern durch das intuitive Stecksystem.
- Gewährleistung einer sicheren und dauerhaften elektrischen Verbindung auch unter rauen Bedingungen.
- Platzersparnis durch hohe Anschlussdichte und kompaktes Design.
- Erhöhung der Flexibilität bei Designänderungen und Wartungsarbeiten.
- Kosteneffizienz durch reduzierte Montagekosten und erhöhte Zuverlässigkeit, die Ausfallzeiten minimiert.
- Professionelles Erscheinungsbild Ihrer Produkte durch saubere und geordnete Verdrahtung.
- Hohe elektrische Performance für stabile Signalübertragung und Energieeffizienz.
FAQ – Häufig gestellte Fragen zu CTB922HE-8 – Steckbare Schraubklemme – 8-pol, RM 3,81 mm, 0°
Was ist der Hauptvorteil der steckbaren Schraubklemme CTB922HE-8 gegenüber herkömmlichen Schraubklemmen?
Der Hauptvorteil liegt in der erheblichen Zeitersparnis und der erhöhten Sicherheit bei der Montage. Die CTB922HE-8 ermöglicht eine werkzeuglose Steckverbindung, die schneller und weniger fehleranfällig ist als das manuelle Abisolieren und Verschrauben von Drähten.
Ist die CTB922HE-8 für den Einsatz in Umgebungen mit hohen Temperaturen oder Vibrationen geeignet?
Ja, die CTB922HE-8 ist typischerweise für einen breiten Betriebstemperaturbereich ausgelegt und verfügt über eine robuste Bauweise, die auch Vibrationen standhält. Die federgelagerten Kontakte gewährleisten einen sicheren Halt, was sie für anspruchsvolle Umgebungen prädestiniert.
Welche Art von Kabeln kann ich mit der CTB922HE-8 verwenden?
Die steckbare Schraubklemme ist in der Regel für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von etwa 0,14 mm² bis 1,5 mm² (entspricht etwa AWG 26 bis 16) ausgelegt. Bitte beachten Sie die spezifischen Details im technischen Datenblatt des Herstellers für genaue Angaben.
Wie wird die elektrische Verbindung mit der CTB922HE-8 hergestellt?
Die elektrische Verbindung wird durch einfaches Einstecken des abisolierten Drahtes in die dafür vorgesehenen Kontakte hergestellt. Die innere Mechanik sichert den Draht und stellt den elektrischen Kontakt her. Es ist kein zusätzliches Werkzeug zum Befestigen des Drahtes notwendig.
Ist die CTB922HE-8 kompatibel mit anderen Stecksystemen auf dem Markt?
Das Rastermaß von 3,81 mm ist ein gängiger Standard in der Elektronikindustrie. Daher ist die CTB922HE-8 in vielen Fällen mit anderen Steckverbindern und Komponenten kompatibel, die das gleiche Rastermaß verwenden. Eine Überprüfung der genauen Spezifikationen kann jedoch ratsam sein.
Wie beeinflusst die 0°-Orientierung der Anschlusses die Installation?
Die 0°-Orientierung bedeutet, dass die Kabel gerade aus der Klemme herausgeführt werden. Dies ermöglicht eine sehr platzsparende und geordnete Verdrahtung, insbesondere in flachen Gehäusen oder engen Einbauräumen, da keine zusätzlichen Biegungen oder Winkel benötigt werden.
Welche Vorteile bietet die hohe Polzahl von 8 Polen?
Mit 8 Polen können Sie auf engstem Raum viele separate Signale oder Stromkreise miteinander verbinden. Dies ist ideal für komplexe Schaltungen, bei denen viele Verbindungen auf einer Leiterplatte oder in einem Gehäuse untergebracht werden müssen, und trägt so zur Miniaturisierung und Effizienz des Designs bei.
