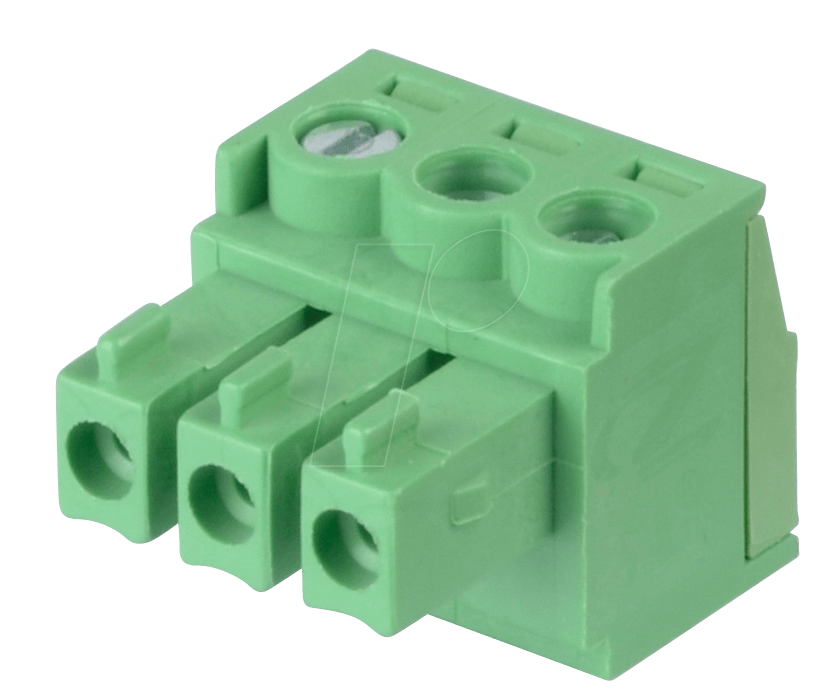

Präzise Verbindungstechnik für anspruchsvolle Anwendungen: CTB922HE-3 Steckbare Schraubklemme
Für Ingenieure, Entwickler und Technikprofis, die eine zuverlässige und effiziente elektrische Verbindungslösung suchen, bietet die CTB922HE-3 steckbare Schraubklemme die Antwort. Dieses 3-polige Modul mit einem Rastermaß von 3,81 mm und einer 0°-Anordnung wurde entwickelt, um Herausforderungen bei der Verkabelung in kompakten elektronischen Geräten und industriellen Steuerungen zu meistern, wo schnelle Montage und sicherer Halt entscheidend sind.
Das Plus an Effizienz und Zuverlässigkeit
Die CTB922HE-3 hebt sich durch ihre steckbare Bauweise von herkömmlichen Schraubklemmen ab. Dies ermöglicht eine signifikant schnellere Montage und Demontage, was gerade in der Serienfertigung und bei Wartungsarbeiten erhebliche Zeitersparnisse bedeutet. Die präzise gefertigten Kontakte und die robuste Bauweise gewährleisten eine dauerhaft stabile elektrische Verbindung, die Vibrationen und mechanischen Belastungen standhält. Die 0°-Ausrichtung der Anschlüsse optimiert zudem die Raumausnutzung auf Leiterplatten und in Gehäusen.
Technologische Überlegenheit im Detail
Die Kernkompetenz der CTB922HE-3 liegt in ihrer durchdachten Konstruktion. Das steckbare System minimiert das Risiko von Schraubenverlust oder fehlerhafter Verdrahtung, da die Verbindung durch einfaches Stecken realisiert wird. Dies reduziert die Fehleranfälligkeit während des Montageprozesses erheblich. Die 3,81 mm Rastermaß ist ein etablierter Standard in der Elektronikindustrie, der eine hohe Kompatibilität mit bestehenden Designs und Komponenten sicherstellt.
Vorteile der CTB922HE-3 Steckbaren Schraubklemme
- Schnelle und einfache Montage: Das Stecksystem ermöglicht eine zeitsparende und intuitive Installation, die den Fertigungsaufwand reduziert.
- Hohe Zuverlässigkeit der Verbindung: Robuste Kontakte und eine sichere Rastung gewährleisten eine dauerhaft stabile und störungsfreie elektrische Übertragung, auch unter widrigen Umgebungsbedingungen.
- Platzsparende 0°-Bauform: Die gerade Anordnung der Anschlüsse maximiert die Effizienz der Raumnutzung auf Leiterplatten und in Gehäusekonstruktionen.
- Geringe Fehlerquote: Die steckbare Bauweise minimiert das Risiko von Verdrahtungsfehlern und mechanischen Beschädigungen.
- Standardisiertes Rastermaß: Das 3,81 mm Rastermaß bietet eine breite Kompatibilität mit einer Vielzahl von elektronischen Bauteilen und Systemen.
- Langlebigkeit und Robustheit: Hochwertige Materialien sorgen für eine lange Lebensdauer und Widerstandsfähigkeit gegen Umwelteinflüsse und mechanische Beanspruchung.
- Verbesserte Wartbarkeit: Einfache Trennung und Wiederverbindung der Module erleichtern Inspektions- und Wartungsarbeiten.
Technische Spezifikationen und Materialgüte
Die CTB922HE-3 ist mehr als nur ein Verbindungselement; sie ist ein integraler Bestandteil einer durchdachten Systemarchitektur. Die Auswahl der Materialien und die Präzision der Fertigung sind entscheidend für die Leistungsfähigkeit und Langlebigkeit. Die Gehäusematerialien sind typischerweise aus hochtemperaturfestem und flammhemmendem Kunststoff gefertigt, um die Sicherheit nach internationalen Standards wie UL94-V0 zu gewährleisten. Die Kontakte sind oft aus einer Kupferlegierung gefertigt und mit einer Edelmetallbeschichtung versehen, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit über die gesamte Lebensdauer zu garantieren.
Einsatzgebiete und Anwendungsbeispiele
Die vielseitigen Eigenschaften der CTB922HE-3 machen sie zu einer idealen Lösung für eine breite Palette von Anwendungen:
- Industrielle Automatisierung und Steuerungstechnik: Zur einfachen und sicheren Verkabelung von Sensoren, Aktoren und Steuergeräten.
- Energieversorgung und Messtechnik: Ideal für den Anschluss von Netzteilen, Spannungswandlern und Messinstrumenten, wo schnelle Austauschbarkeit und sichere Verbindungen gefordert sind.
- Konsumerelektronik: In Haushaltsgeräten, Unterhaltungselektronik und Kommunikationsgeräten zur effizienten Verbindung von Platinen und externen Schnittstellen.
- Medizintechnik: Wo Zuverlässigkeit und hygienische Aspekte (einfache Reinigung durch Demontage) im Vordergrund stehen.
- Fahrzeugtechnik: In Bereichen, die eine vibrationsfeste und zuverlässige Verbindung unter anspruchsvollen Bedingungen erfordern.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | CTB922HE-3 – Steckbare Schraubklemme |
| Polanzahl | 3 |
| Rastermaß (Pitch) | 3,81 mm |
| Anschlussrichtung | 0° (Radial) |
| Verbindungstyp | Steckbar (Stiftleiste und Buchse) |
| Gehäusematerial | Hochtemperatur-Flammschutzmittel (typischerweise PA, UL94-V0 Klassifizierung) |
| Kontaktmaterial | Kupferlegierung, oberflächenbehandelt für optimale Leitfähigkeit und Korrosionsschutz |
| Nennspannung | Typischerweise 300V (abhängig von Prüfzertifikaten und Isolationsabständen) |
| Nennstrom | Typischerweise 8A bis 10A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Max. Leiterquerschnitt | Typischerweise 1,5 mm² (fest und flexibel, AWG 26-16) |
| Isolationswiderstand | > 500 MΩ bei DC 500V |
| Temperaturbereich | -40°C bis +105°C (abhängig von Material und Belastung) |
Optimierte Verdrahtung und Signalintegrität
Die CTB922HE-3 wurde konzipiert, um die Signalintegrität auch bei hohen Frequenzen zu gewährleisten. Die präzise Fertigung der Kontaktflächen minimiert Übergangswiderstände, was zu geringen Energieverlusten und einer stabilen Signalübertragung führt. Die robuste mechanische Verriegelung sorgt dafür, dass die Verbindung auch unter Vibrationen und thermischen Zyklen stabil bleibt, was in anspruchsvollen Umgebungen von entscheidender Bedeutung ist. Die 3-polige Ausführung erlaubt die gleichzeitige Verbindung von drei separaten Leitern, was die Effizienz bei der Verdrahtung erhöht und das Kabelmanagement vereinfacht.
Sicherheit und Konformität
Bei der Entwicklung der CTB922HE-3 standen Sicherheit und Konformität mit internationalen Normen im Vordergrund. Die Verwendung von flammhemmenden Kunststoffen und die Einhaltung von Isolationsabständen gemäß relevanter Standards wie IEC und UL gewährleisten einen sicheren Betrieb. Die Steckverbindung ist so konzipiert, dass eine versehentliche Berührung unter Spannung vermieden wird. Dies macht die Klemme zu einer sicheren Wahl für eine Vielzahl von industriellen und kommerziellen Anwendungen.
Innovation im Bereich der Steckverbindungen
Die steckbare Schraubklemme repräsentiert einen Fortschritt in der Verbindungstechnik, indem sie die bewährte Zuverlässigkeit von Schraubverbindungen mit der Effizienz von Steckverbindungen kombiniert. Dies vereinfacht nicht nur den Montageprozess erheblich, sondern reduziert auch die Kosten, die mit fehlerhafter Verkabelung und zeitaufwändigen Installationen verbunden sind. Die 0°-Konfiguration ist eine direkte Reaktion auf die zunehmende Miniaturisierung und den Bedarf an platzsparenden Lösungen in modernen elektronischen Geräten.
FAQ – Häufig gestellte Fragen zu CTB922HE-3 – Steckbare Schraubklemme – 3-pol, RM 3,81 mm, 0°
Was sind die Hauptvorteile der steckbaren Schraubklemme CTB922HE-3 gegenüber herkömmlichen Lötverbindungen?
Die steckbare Schraubklemme CTB922HE-3 bietet gegenüber Lötverbindungen eine erheblich schnellere Montage und Demontage, was Zeit und Kosten spart. Zudem ermöglicht sie eine einfache Fehlerbehebung und Wartung, ohne dass ein erneutes Löten erforderlich ist, und reduziert das Risiko thermischer Beschädigung von Komponenten.
Für welche Leiterquerschnitte ist die CTB922HE-3 ausgelegt?
Die CTB922HE-3 ist typischerweise für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² (AWG 26 bis 16) ausgelegt. Dies deckt eine breite Palette von Anforderungen in der Elektronik- und Automatisierungstechnik ab.
Wie wird die Sicherheit bei der Verwendung von steckbaren Schraubklemmen gewährleistet?
Die Sicherheit wird durch die Verwendung von flammhemmenden Gehäusematerialien, adäquate Isolationsabstände und ein Design, das die Berührung spannungsführender Teile verhindert, gewährleistet. Die Verbindung selbst ist mechanisch stabil und elektrisch sicher.
Kann die CTB922HE-3 in Umgebungen mit hoher Luftfeuchtigkeit oder Temperaturschwankungen eingesetzt werden?
Ja, dank der hochwertigen Materialien wie korrosionsbeständiger Kupferlegierung für die Kontakte und thermisch stabilen Kunststoffen kann die CTB922HE-3 in einem weiten Temperaturbereich eingesetzt werden und ist gegen Umwelteinflüsse wie Feuchtigkeit, sofern keine direkte Exposition besteht, resistent.
Was bedeutet die Angabe „RM 3,81 mm, 0°“?
RM steht für „Rastermaß“ und gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an, hier 3,81 mm. Die Angabe „0°“ beschreibt die Ausrichtung der Anschlussstifte, also dass sie parallel zur Leiterplattenoberfläche verlaufen (radiale Anschlussrichtung).
Ist die CTB922HE-3 kompatibel mit anderen Herstellern, die das gleiche Rastermaß verwenden?
Obwohl das Rastermaß 3,81 mm ein Standard ist, kann die mechanische Kompatibilität von steckbaren Verbindungen variieren. Es wird empfohlen, die genauen Abmessungen und Spezifikationen zu prüfen oder gegebenenfalls eine Musterprüfung durchzuführen, um die Kompatibilität sicherzustellen.
Wie wird die mechanische Stabilität der steckbaren Verbindung sichergestellt?
Die mechanische Stabilität wird durch eine präzise gefertigte Stiftleiste und eine passende Buchse erreicht, die beim Zusammenstecken einen festen und sicheren Halt gewährleisten. Oftmals sind zusätzliche Rastnasen oder Verriegelungsmechanismen integriert, um eine unbeabsichtigte Trennung zu verhindern.
