Präzision und Effizienz für Ihre Verbindungen: CTB922HD-6 Steckbare Schraubklemme

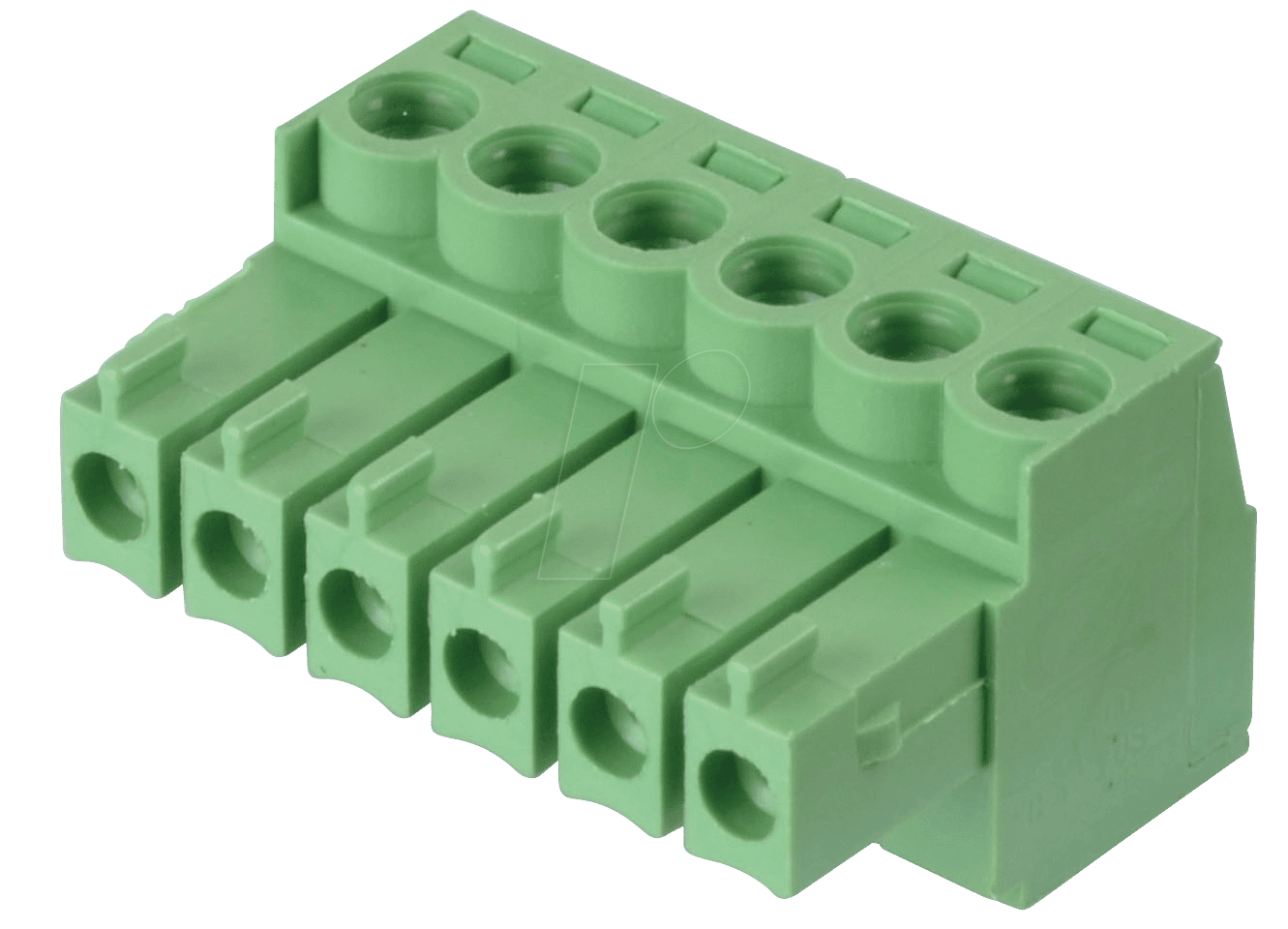

Die CTB922HD-6 steckbare Schraubklemme mit 6 Polen und einem Rastermaß von 3,5 mm ist die ideale Lösung für Ingenieure, Techniker und Systemintegratoren, die eine zuverlässige, schnelle und platzsparende Verbindungstechnik für ihre elektronischen Geräte und Schaltkreise benötigen. Sie löst das Problem komplexer und zeitaufwändiger Verdrahtung, indem sie eine steckbare und somit leicht lösbare sowie wiederverbindbare Verbindung ermöglicht, die sich perfekt für modulare Aufbauten und Wartungsarbeiten eignet.
Vorteile der CTB922HD-6 im Überblick
Im Vergleich zu herkömmlichen Lötverbindungen oder fest verdrahteten Anschlüssen bietet die CTB922HD-6 entscheidende Vorteile:
- Schnelle Montage und Demontage: Die steckbare Bauweise reduziert die Montagezeit erheblich und vereinfacht Wartungs- und Austauschprozesse durch einfaches Ein- und Ausstecken.
- Hohe Zuverlässigkeit: Die präzise gefertigten Kontakte und die sichere Verriegelung gewährleisten stabile elektrische Verbindungen auch unter anspruchsvollen Umgebungsbedingungen.
- Platzersparnis: Das kompakte Design und das geringe Rastermaß von 3,5 mm ermöglichen eine hohe Anschlussdichte auf kleinem Raum, was besonders in Gehäusen mit begrenztem Platzangebot vorteilhaft ist.
- Fehlerreduktion: Die eindeutige Steckverbindung minimiert das Risiko von Verdrahtungsfehlern im Vergleich zu manuellen Löt- oder Schraubverbindungen.
- Flexibilität und Modularität: Ermöglicht den einfachen Austausch von Modulen oder Komponenten, ohne dass die gesamte Verkabelung neu erstellt werden muss.
- Vibrationsfestigkeit: Die Konstruktion sorgt für eine sichere Verbindung, die auch bei mechanischer Beanspruchung wie Vibrationen standhält.
Technische Spezifikationen und Materialqualitäten
Die CTB922HD-6 zeichnet sich durch eine durchdachte Konstruktion und hochwertige Materialien aus, die für Langlebigkeit und optimale elektrische Leitfähigkeit sorgen. Die präzise Geometrie des 0°-Winkels ermöglicht eine geradlinige und effiziente Verlegung von Kabeln innerhalb Ihrer Systeme. Das robuste Gehäusematerial schützt die internen Kontakte zuverlässig vor mechanischen Beschädigungen und Umwelteinflüssen.
| Merkmal | Beschreibung |
|---|---|
| Polanzahl | 6 |
| Rastermaß (RM) | 3,5 mm |
| Anschlussart | Steckbar, Schraubklemme |
| Anschlusstechnik | Präzisionsgefertigte Federkontakte für sicheren und stabilen Kontakt. Spezielle Schraubklemmenmechanik für zuverlässige mechanische Verbindung der Leiter. |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid PA, UL94-V0 klassifiziert), der auch unter thermischer Belastung stabil bleibt und elektrische Sicherheit gewährleistet. |
| Kontaktmaterial | Verzinntes Kupfer oder eine Legierung mit hoher elektrischer Leitfähigkeit und Korrosionsbeständigkeit für optimale Signalübertragung und Langlebigkeit. |
| Ausrichtung | 0° (Axial / Gerade) – ermöglicht eine einfache und platzsparende Kabelverlegung. |
| Nennspannung und Nennstrom | Konzipiert für typische industrielle Anwendungen mit standardisierten Nennwerten für Spannung und Strom, um eine breite Kompatibilität zu gewährleisten. (Spezifische Werte sind typischerweise den detaillierten Datenblättern des Herstellers zu entnehmen, aber die Konstruktion ist für zuverlässige Signal- und Leistungsübertragung optimiert.) |
| Schutzart | Die Konstruktion bietet Schutz gegen das Eindringen von Staub und Partikeln in den Anschlussbereich, was die Zuverlässigkeit im Betrieb erhöht. (Die genaue Schutzart ist produktabhängig und sollte dem Datenblatt entnommen werden.) |
Anwendungsbereiche und Integrationsmöglichkeiten
Die CTB922HD-6 steckbare Schraubklemme findet breite Anwendung in verschiedenen Sektoren, wo präzise und zuverlässige elektrische Verbindungen unerlässlich sind:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuergeräten und Feldbuskomponenten in Produktionsanlagen und Fertigungslinien. Die schnelle Austauschbarkeit von Komponenten ist hierbei ein entscheidender Vorteil für minimale Stillstandszeiten.
- Gebäudeautomation: Verkabelung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen, Zugangskontrollen und Sicherheitstechnik. Die einfache Installation und Wartung vereinfacht die Implementierung in komplexen Gebäudestrukturen.
- Maschinenbau: Verbindung von Motoren, Steuerungseinheiten, Bedienpanels und Diagnoseanschlüssen in industriellen Maschinen und Anlagen. Die Vibrationsfestigkeit und Zuverlässigkeit sind hierbei kritische Kriterien.
- Elektronikentwicklung und Prototypenbau: Ermöglicht schnelle Anpassungen und Modifikationen in Entwicklungs- und Testumgebungen, was den Iterationsprozess beschleunigt.
- Netzwerktechnik: Einsatz in Netzwerkverteilern, Switches und Routern zur Verbindung von Datenkabeln und zur Konfiguration von Netzwerkschnittstellen.
- Energieversorgung und -verteilung: Sichere Verbindungen in Kleinschaltschränken und Verteilereinheiten, wo eine schnelle und zuverlässige Montage gefragt ist.
Die 0°-Ausrichtung des Anschlusses ist besonders vorteilhaft für Anwendungen, bei denen Kabelbündel parallel zur Leiterplatte oder zur Gehäuserückwand geführt werden müssen, um eine ordentliche und platzsparende Verdrahtung zu gewährleisten. Dies ist entscheidend für das thermische Management und die Zugänglichkeit von Komponenten in dicht gepackten Systemen.
Qualitätssicherung und Zertifizierungen
Produkte wie die CTB922HD-6 unterliegen strengen Qualitätskontrollen und erfüllen relevante Industriestandards. Dies gewährleistet die Zuverlässigkeit und Sicherheit Ihrer elektrischen Installationen. Achten Sie auf die Zertifizierungen wie UL, VDE oder CE, die die Einhaltung internationaler Normen für elektrische Sicherheit und Leistung bestätigen.
Häufig gestellte Fragen zu CTB922HD-6 – Steckbare Schraubklemme – 6-pol, RM 3,5 mm, 0°
Was ist der Hauptvorteil der steckbaren Schraubklemme CTB922HD-6 gegenüber traditionellen Methoden?
Der Hauptvorteil liegt in der Kombination aus schneller Montage, einfacher Demontage und hoher Zuverlässigkeit. Dies reduziert Installationszeiten, vereinfacht Wartungsarbeiten und minimiert das Risiko von Verdrahtungsfehlern im Vergleich zu Lötverbindungen oder festen Schraubklemmen.
Für welche Leiterquerschnitte ist die CTB922HD-6 geeignet?
Die CTB922HD-6 ist für eine breite Palette von Leiterquerschnitten konzipiert, typischerweise von 0,2 mm² bis 2,5 mm². Die genauen Spezifikationen entnehmen Sie bitte dem Produktdatenblatt des Herstellers, da dies von der spezifischen Ausführung abhängen kann.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die mechanische Stabilität wird durch die präzise Passform der steckbaren Komponenten sowie durch die integrierte Schraubklemmenfunktion für die Leiter sichergestellt. Die Konstruktion ist so ausgelegt, dass sie auch bei Vibrationen und mechanischen Beanspruchungen eine feste und sichere Verbindung beibehält.
Ist die CTB922HD-6 für den Einsatz in rauen Umgebungen geeignet?
Das robuste Gehäusematerial schützt die Anschlüsse vor Staub und Umwelteinflüssen. Für spezifische Anwendungen mit extremen Temperaturen, Feuchtigkeit oder aggressiven Medien sind jedoch die genauen Umgebungsbedingungen und die Materialbeständigkeit der jeweiligen Produktvariante zu prüfen. Die flammhemmende Eigenschaft des Gehäuses trägt zur Brandsicherheit bei.
Wie erfolgt die Kennzeichnung der Pole bei der CTB922HD-6?
Die Pole sind in der Regel klar auf dem Gehäuse nummeriert oder anderweitig eindeutig gekennzeichnet, um eine korrekte und fehlersichere Verdrahtung zu ermöglichen.
Kann die CTB922HD-6 für die Übertragung von Leistung und Signalen gleichzeitig verwendet werden?
Ja, je nach Auslegung und Nennwerten des spezifischen Modells kann die CTB922HD-6 sowohl für die Übertragung von Leistungssignalen als auch von empfindlichen Steuersignalen eingesetzt werden. Die präzise Kontaktierung minimiert Übergangswiderstände und Signalverluste.
Welche Vorteile bietet das Rastermaß von 3,5 mm?
Das Rastermaß von 3,5 mm ermöglicht eine sehr hohe Anschlussdichte auf kleinem Raum. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot oder wenn eine Vielzahl von Verbindungen auf einer begrenzten Fläche realisiert werden muss.
