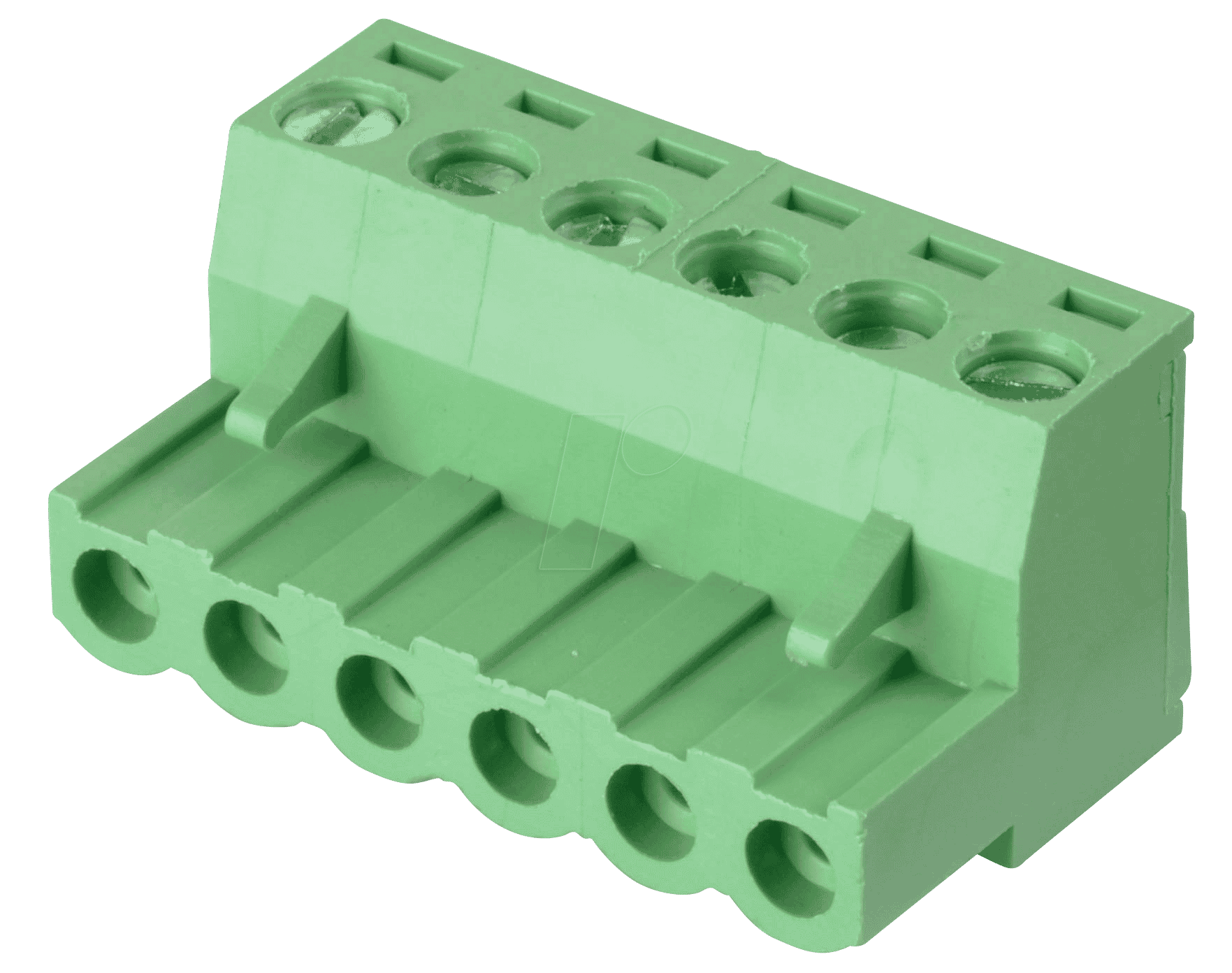

Perfekte Verbindungen für anspruchsvolle Elektrotechnik: Die CTB9202-6 Steckbare Schraubklemme
Für Ingenieure, Entwickler und versierte Heimwerker, die Wert auf zuverlässige und zukunftssichere elektrische Verbindungen legen, bietet die CTB9202-6 Steckbare Schraubklemme eine herausragende Lösung. Dieses präzise gefertigte Bauteil eliminiert die Notwendigkeit von umständlichem Löten und vereinfacht die Montage von Schaltungen erheblich, insbesondere in komplexen Systemen, wo Effizienz und Haltbarkeit oberste Priorität haben.
Maximale Zuverlässigkeit durch intelligente Konstruktion
Die CTB9202-6 Steckbare Schraubklemme wurde entwickelt, um die Herausforderungen moderner Elektrotechnik zu meistern. Im Gegensatz zu herkömmlichen Verbindungsarten, die anfällig für Vibrationen und thermische Belastungen sind, bietet dieses Produkt eine sichere und stabile Verbindung, die sich auch unter widrigen Bedingungen bewährt. Der 6-polige Aufbau und der Rastermaß von 5 mm ermöglichen eine kompakte und dennoch leistungsfähige Integration in vielfältige Applikationen.
Vorteile, die überzeugen
- Schnelle Montage: Die steckbare Bauweise reduziert Montagezeiten drastisch und minimiert das Risiko von Fehlverdrahtungen.
- Hohe Strombelastbarkeit: Konzipiert für zuverlässigen Betrieb auch bei höheren Leistungsanforderungen.
- Vibrationssicherheit: Die Schraubklemmverbindung gewährleistet eine feste und dauerhafte mechanische sowie elektrische Verbindung, die unempfindlich gegenüber Erschütterungen ist.
- Modularität: Ermöglicht einfache Erweiterbarkeit und Austausch von Komponenten in bestehenden Schaltungen.
- Universelle Kompatibilität: Passt nahtlos in Standard-Schaltungsdesigns mit einem Rastermaß von 5 mm.
- Langlebigkeit: Hochwertige Materialien sorgen für eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
Technische Spezifikationen und Materialgüte
Die CTB9202-6 Steckbare Schraubklemme steht für Präzision und Langlebigkeit. Ihre Konstruktion basiert auf bewährten Prinzipien der Elektrotechnik, kombiniert mit moderner Materialwissenschaft, um eine optimale Performance zu gewährleisten. Jedes Detail ist darauf ausgelegt, eine kompromisslose Verbindungssicherheit zu bieten.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | CTB9202-6 – Steckbare Schraubklemme |
| Polanzahl | 6 |
| Rastermaß (RM) | 5 mm |
| Anschlussrichtung | 0° (Axial) |
| Klemmtechnologie | Schraubklemme |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast (z.B. Polyamid PA66) für verbesserte Sicherheit und Langlebigkeit. Bietet exzellente Isolationseigenschaften und Beständigkeit gegenüber erhöhten Temperaturen. |
| Leiteranschluss | Geeignet für massive und flexible Leiter, mit oder ohne Aderendhülse. Die Klemmkraft wird präzise durch eine stabile Schraubverbindung erzielt, die eine sichere Kontaktierung auch bei Vibrationen gewährleistet. |
| Nennspannung | Konzipiert für gängige industrielle Spannungsbereiche, typischerweise im Bereich von mehreren hundert Volt (z.B. 250V bis 400V, je nach spezifischer Ausführung und Normenkonformität). |
| Nennstrom | Ausgelegt für typische Stromstärken im Bereich von 10A bis 20A, abhängig von Leiterquerschnitt und Umgebungstemperatur. Die Schraubklemme ermöglicht eine sichere Stromübertragung auch bei Spitzenlasten. |
| Temperaturbereich | Betriebstemperaturen von -40°C bis +105°C, um Zuverlässigkeit in unterschiedlichsten Umgebungsbedingungen zu gewährleisten. |
| Isolationswiderstand | Hoch (> 1 GΩ), um Kriechströme zu verhindern und die Sicherheit zu maximieren. |
| Schutzart | Typischerweise IP20 (Berührungsschutz), bei integrierten Lösungen auch höhere Schutzgrade möglich. |
| Zulassungen & Normen | Entspricht gängigen internationalen Normen wie IEC 60998, UL und VDE für höchste Sicherheitsstandards in elektrotechnischen Anwendungen. |
| Farbe | Standardmäßig Grau oder Weiß, zur besseren Kennzeichnung und Integration in Schaltpläne. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die CTB9202-6 Steckbare Schraubklemme ist ein vielseitiges Bauteil, das in einer breiten Palette von industriellen und professionellen Umgebungen eingesetzt werden kann. Ihre robuste Bauweise und einfache Handhabung machen sie zur ersten Wahl für:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Steuerleitungen in Fertigungsstraßen.
- Schaltschrankbau: Zuverlässige Verdrahtung von Steuerungen, Netzteilen und Verteilungen.
- Gebäudeautomation: Einsatz in Lichtsteuerungen, Heizungs-, Lüftungs- und Klimatechnik (HLK).
- Leuchtenindustrie: Sichere und effiziente Verbindungen in professionellen Beleuchtungssystemen.
- Elektronische Geräte: Integration in Gehäuse und Platinen für modulare und wartungsfreundliche Designs.
- Prototypenentwicklung: Schnelles und flexibles Prototyping für elektronische Schaltungen.
Durch den axialen Anschluss (0°) und das Rastermaß von 5 mm lässt sich die Klemme optimal in bestehende Leiterplattenlayouts integrieren oder für die Verdrahtung von Sammelschienen und Verteilerblöcken nutzen. Die Fähigkeit, sowohl massive als auch flexible Leiter zu verarbeiten, erweitert ihre Einsatzmöglichkeiten erheblich und reduziert den Bedarf an unterschiedlichen Verbindungselementen.
Intelligente Verbindungstechnologie für maximale Effizienz
Die Kerninnovation der CTB9202-6 liegt in der Kombination einer steckbaren Funktionalität mit der bewährten Sicherheit einer Schraubklemme. Dieses hybride Design bietet die Geschwindigkeit und Flexibilität moderner Steckverbindungen, ohne die Robustheit und Zuverlässigkeit mechanisch gesicherter Verbindungen zu kompromittieren. Die präzise angeordneten 6 Pole ermöglichen die parallele oder serielle Verschaltung mehrerer Leitungen auf engstem Raum, was besonders in schaltungstechnisch dichten Applikationen von Vorteil ist.
Die Auswahl hochwertiger Kunststoffe für das Gehäuse, wie beispielsweise flammhemmendes Polyamid, gewährleistet nicht nur eine hohe mechanische Stabilität und elektrische Isolation, sondern auch eine erhöhte Sicherheit im Brandfall. Die Schraubklemmen selbst sind aus korrosionsbeständigen Materialien gefertigt, um eine dauerhaft niederohmige Kontaktierung zu gewährleisten. Dies ist entscheidend für die Energieeffizienz und die Vermeidung von Wärmeentwicklung im Betrieb.
Häufig gestellte Fragen zu CTB9202-6 – Steckbare Schraubklemme – 6-pol, RM 5 mm, 0°
Was ist der Hauptvorteil der steckbaren Schraubklemme CTB9202-6 gegenüber herkömmlichen Lötverbindungen?
Der Hauptvorteil liegt in der deutlich schnelleren und einfacheren Montage. Es ist kein Lötkolben und kein Lötzinn erforderlich, was Montagefehler reduziert und die Flexibilität bei Wartung und Austausch von Komponenten erhöht. Die Schraubklemme gewährleistet zudem eine stets sichere mechanische Verbindung, die unempfindlich gegenüber Vibrationen ist.
Für welche Leiterquerschnitte ist die CTB9202-6 geeignet?
Die CTB9202-6 ist für eine breite Palette von Leiterquerschnitten ausgelegt, typischerweise von 0,2 mm² bis zu 2,5 mm². Die genauen Spezifikationen entnehmen Sie bitte dem technischen Datenblatt, da die Klemmkraft und somit die maximale Querschnittsgröße von der spezifischen Ausführung der Schraubklemme abhängen kann.
Wie wird die elektrische Verbindung mit der CTB9202-6 hergestellt?
Die elektrische Verbindung wird durch das Einpressen des abisolierten Leiters in die Schraubklemme hergestellt. Eine integrierte Feder oder eine Stellschraube sorgt für den notwendigen Anpressdruck, um einen sicheren und niederohmigen Kontakt zu gewährleisten. Die Schraubklemmkonstruktion bietet dabei eine höhere mechanische Stabilität und Vibrationsresistenz im Vergleich zu reinen Federklemmen.
Ist die CTB9202-6 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die CTB9202-6 ist dank ihres robusten Gehäuses aus hochwertigem Thermoplast und korrosionsbeständigen Klemmenkontakten für den Einsatz in vielen industriellen Umgebungsbedingungen konzipiert. Die angegebenen Temperaturbereiche und die Beständigkeit des Materials gegenüber Chemikalien und Feuchtigkeit (gemäß IP-Schutzart) sind entscheidende Faktoren für ihre Zuverlässigkeit.
Kann die CTB9202-6 zur Verbindung von Leitungen unterschiedlicher Querschnitte verwendet werden?
Grundsätzlich ist dies möglich, solange beide Leiter im zulässigen Querschnittsbereich der jeweiligen Klemmen liegen und der Anpressdruck für beide Leiter ausreichend ist. Bei stark abweichenden Querschnitten ist jedoch Vorsicht geboten, um eine optimale und sichere Verbindung für beide Leiter zu gewährleisten.
Welche Rolle spielt die 0°-Anschlussrichtung?
Die 0°-Anschlussrichtung bedeutet, dass die Anschlussöffnungen für die Leiter parallel zur Längsachse der Klemme angeordnet sind. Dies ermöglicht eine kompakte und geordnete Verdrahtung, insbesondere wenn die Klemmen auf einer Leiterplatte montiert sind oder in einer Reihe angeordnet werden. Es erleichtert das Routing von Kabeln und reduziert Platzbedarf.
Wo finde ich weitere technische Informationen und Zulassungen für die CTB9202-6?
Detaillierte technische Informationen, einschließlich spezifischer Nennspannungen, Nennströme, zulässiger Leiterquerschnitte und relevanter Zertifizierungen (wie IEC, UL, VDE), finden Sie im technischen Datenblatt des Produkts, das auf der Produktseite von Lan.de zum Download bereitsteht.
