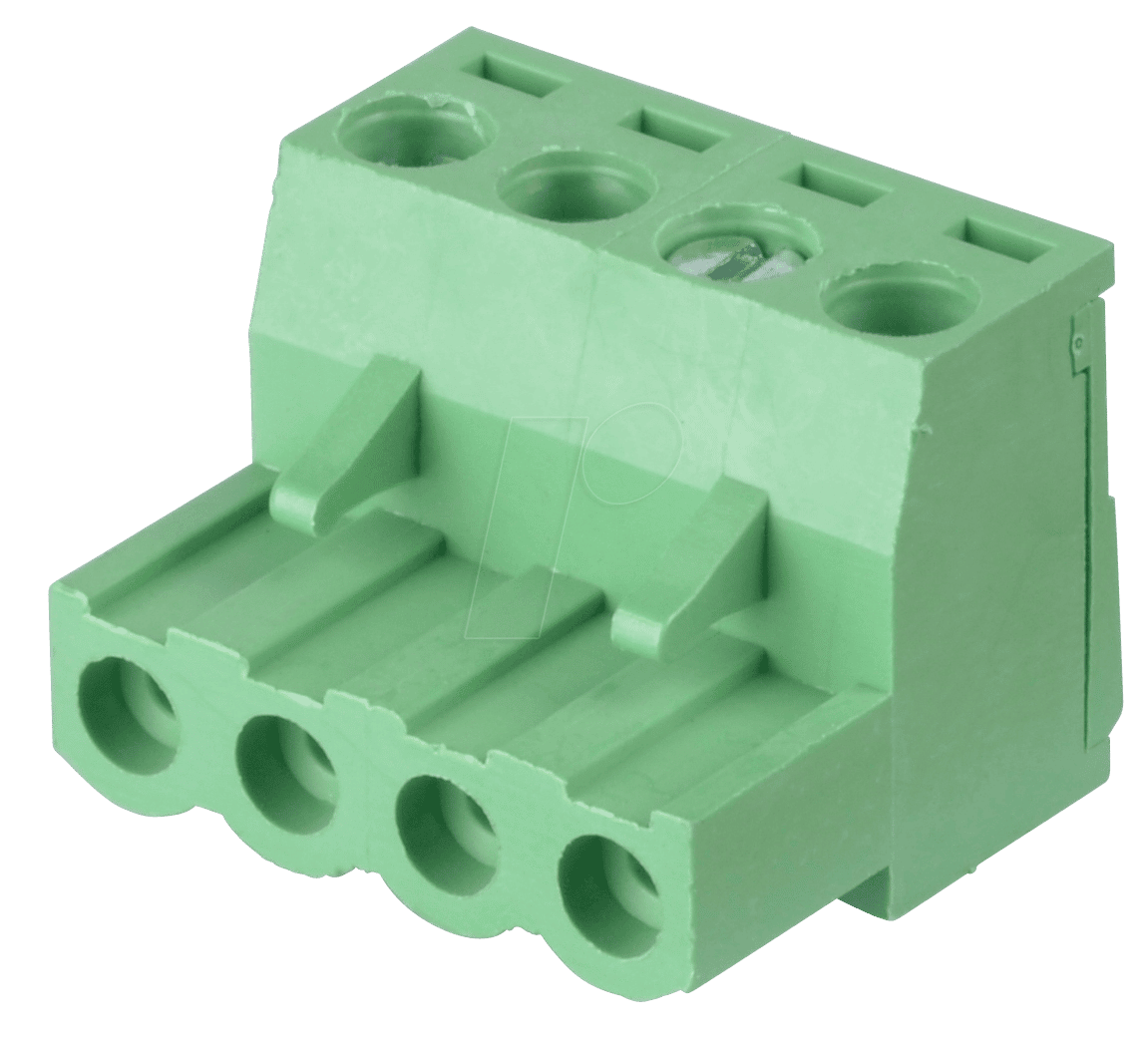

Präzise Verbindungen für anspruchsvolle Anwendungen: CTB9202-4 – Steckbare Schraubklemme – 4-pol, RM 5 mm, 0°
Suchen Sie eine zuverlässige und effiziente Lösung für die elektrische Verdrahtung in Ihren Projekten, bei denen präzise Kontaktierung und einfache Handhabung entscheidend sind? Die CTB9202-4, eine steckbare Schraubklemme mit 4 Polen und einem Rastermaß von 5 mm bei 0° Ausrichtung, ist die optimale Wahl für Ingenieure, Techniker und Hobbyisten, die Wert auf sichere und flexible Verbindungen legen.
Überlegene Konnektivität und Anwendungsvielfalt
Die CTB9202-4 hebt sich von konventionellen Klemmleisten durch ihre steckbare Funktionalität und die robuste Konstruktion ab. Dies ermöglicht nicht nur eine schnelle und werkzeuglose Montage und Demontage, sondern garantiert auch eine dauerhaft sichere elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen. Die präzise gefertigte Schraubklemme sorgt für einen festen Halt der Leiter und verhindert Wackelkontakte, ein häufiges Problem bei herkömmlichen Verbindungsarten.
Technische Exzellenz und Qualitätsmerkmale
Diese steckbare Schraubklemme wurde entwickelt, um höchste Anforderungen an Leistung und Zuverlässigkeit zu erfüllen. Das Rastermaß von 5 mm ermöglicht eine kompakte Bauweise auf Leiterplatten und in Gehäusen, während die 4-polige Ausführung vielfältige Anschlussmöglichkeiten bietet. Die 0° Ausrichtung vereinfacht die Platinenbestückung und das Kabelmanagement.
- Sicherer Leiteranschluss: Die integrierte Schraubklemmtechnik gewährleistet einen festen und vibrationsresistenten Kontakt für eine breite Palette von Leiterquerschnitten.
- Werkzeuglose Steckverbindung: Ermöglicht schnelle und unkomplizierte Montage und Demontage von Modulen und Komponenten, was die Effizienz bei der Installation und Wartung signifikant steigert.
- Kompaktes Design: Das Rastermaß von 5 mm und die 0° Ausrichtung sind ideal für platzkritische Anwendungen und ermöglichen eine dichte Bestückung.
- Hohe Strombelastbarkeit: Konzipiert für zuverlässige Übertragung von Strömen im spezifizierten Bereich, um einen sicheren Betrieb Ihrer Geräte zu gewährleisten.
- Langlebigkeit: Hergestellt aus hochwertigen Materialien, die für ihre Beständigkeit gegen Umwelteinflüsse und mechanische Belastungen bekannt sind.
Materialien und Konstruktion für maximale Zuverlässigkeit
Die CTB9202-4 zeichnet sich durch die Verwendung sorgfältig ausgewählter Materialien aus, die ihre Funktionalität und Langlebigkeit gewährleisten. Der Klemmkörper besteht typischerweise aus einem robusten und flammhemmenden Thermoplast, wie z.B. Polyamid (PA) oder Polybutylenterephthalat (PBT). Diese Materialien bieten eine hohe mechanische Festigkeit, gute elektrische Isolationseigenschaften und Widerstandsfähigkeit gegenüber erhöhten Temperaturen und chemischen Einflüssen.
Die Kontaktfedern und Schrauben sind in der Regel aus einer korrosionsbeständigen Legierung, wie z.B. einer Messinglegierung mit einer Oberflächenbehandlung (z.B. Verzinnung), gefertigt. Diese Materialwahl sichert eine optimale elektrische Leitfähigkeit und verhindert Korrosion über die gesamte Lebensdauer des Produkts. Die präzise Fertigung der Gewinde und Klemmmechanismen garantiert eine zuverlässige und dauerhafte Klemmkraft, selbst nach wiederholtem Öffnen und Schließen.
Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | CTB9202-4 – Steckbare Schraubklemme |
| Polanzahl | 4 |
| Rastermaß (RM) | 5 mm |
| Anschlusswinkel | 0° (gerade) |
| Anschlussart (Leiter) | Schraubklemme |
| Anschlussart (Steckbar) | Ja |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast (z.B. PA, PBT) |
| Kontaktmaterial | Korrosionsbeständige Legierung (z.B. Messing, verzinnt) |
| Maximaler Leiterquerschnitt | Flexibel; typischerweise 0,5 mm² bis 2,5 mm² (abhängig von der genauen Ausführung und dem verwendeten Leiterquerschnitt) |
| Maximaler Bemessungsstrom | Typischerweise zwischen 10A und 24A (abhängig von der genauen Ausführung und den geltenden Normen) |
| Maximales Bemessungsspannung | Typischerweise zwischen 250V und 400V (abhängig von der genauen Ausführung und den geltenden Normen) |
| Einsatztemperatur | Breiter Temperaturbereich, oft von -40°C bis +105°C |
| Schutzart (bei gestecktem Zustand) | Typischerweise IP20 (Schutz gegen feste Fremdkörper ab 12,5 mm) |
Optimale Einsatzgebiete und Anwendungsbeispiele
Die CTB9202-4 eignet sich hervorragend für eine Vielzahl von elektronischen und elektrischen Anwendungen, bei denen eine sichere und modulare Verbindung unerlässlich ist. Ihre einfache Handhabung und hohe Zuverlässigkeit machen sie zur idealen Wahl für:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuergeräten und Kommunikationsmodulen in Produktionsanlagen und Maschinensteuerungen.
- Gebäudeautomation: Verdrahtung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Sicherheitssystemen.
- Energieverteilung: Verbindung von Komponenten in Niederspannungsverteilungen, Schaltschränken und Energieversorgungseinheiten.
- Gerätebau: Interne Verdrahtung und modulare Anschlusspunkte in Haushaltsgeräten, Werkzeugen und industriellen Maschinen.
- Prototypenentwicklung und Prüfaufbauten: Schnelle und flexible Konfiguration von Schaltungen und Testumgebungen.
- Telekommunikation: Anschluss von Geräten und Modulen in Netzwerk- und Kommunikationsinfrastrukturen.
- Beleuchtungstechnik: Flexible und sichere Verbindungen in LED-Systemen, Industrieleuchten und deren Steuerungen.
Die 0° Ausrichtung ist besonders vorteilhaft in Anwendungen, wo die Leiterplatten flach liegen oder die Kabel direkt senkrecht zur Platine geführt werden müssen, was eine saubere und ordentliche Kabelführung ermöglicht.
Häufig gestellte Fragen zu CTB9202-4 – Steckbare Schraubklemme – 4-pol, RM 5 mm, 0°
Was sind die Hauptvorteile der steckbaren Schraubklemme gegenüber herkömmlichen Klemmen?
Die Hauptvorteile liegen in der einfachen und werkzeuglosen Montage und Demontage, was die Installations- und Wartungszeiten erheblich reduziert. Zudem bieten steckbare Verbindungen oft eine höhere Vibrationsfestigkeit und eine gleichmäßigere Kontaktkraft.
Welche Leiterquerschnitte können mit der CTB9202-4 sicher angeschlossen werden?
Typischerweise unterstützt diese Klemme Leiterquerschnitte von 0,5 mm² bis 2,5 mm². Die genauen Spezifikationen sollten jedoch immer dem Produktdatenblatt entnommen werden, da dies von der genauen Ausführung und den Zulassungen abhängt.
Ist die CTB9202-4 für den Einsatz in rauen Umgebungen geeignet?
Ja, die Klemme ist aus robusten, flammhemmenden Thermoplasten und korrosionsbeständigen Kontakten gefertigt, die eine gute Beständigkeit gegen Umwelteinflüsse wie Temperatur und Feuchtigkeit aufweisen. Für extrem raue Bedingungen sind jedoch spezielle Ausführungen oder zusätzliche Schutzmaßnahmen zu prüfen.
Wie stelle ich sicher, dass die Verbindung dauerhaft und sicher ist?
Die Schraubklemmenmechanik sorgt durch eine definierte Klemmkraft für einen sicheren Leiteranschluss. Die Qualität der Kontaktmaterialien und die präzise Fertigung gewährleisten eine geringe Übergangswiderstand und eine hohe mechanische Stabilität, auch bei Vibrationen.
Kann die CTB9202-4 einfach in bestehende Schaltungen integriert werden?
Aufgrund des standardisierten Rastermaßes von 5 mm und der 0° Ausrichtung ist die Klemme sehr gut in bestehende Designs integrierbar, insbesondere wenn diese für ähnliche Anschlusskomponenten ausgelegt sind.
Welche Sicherheitsstandards erfüllt diese steckbare Schraubklemme?
Produkte dieser Art sind in der Regel nach relevanten Normen wie IEC, UL oder VDE geprüft und zertifiziert, um die Sicherheit im elektrischen Betrieb zu gewährleisten. Dies umfasst Standards zur Spannungsfestigkeit, Strombelastbarkeit und Entflammbarkeit des Gehäusematerials.
Wie beeinflusst die 0° Ausrichtung die Montage?
Die 0° Ausrichtung bedeutet, dass die Anschlusspunkte und somit die eingeführten Leiter parallel zur Leiterplatte oder zum Gehäuseboden ausgerichtet sind. Dies vereinfacht die Bestückung und ermöglicht eine flache und platzsparende Bauweise sowie eine geordnete Kabelführung, die oft bei Schaltschrank- und Gehäuseanwendungen bevorzugt wird.
