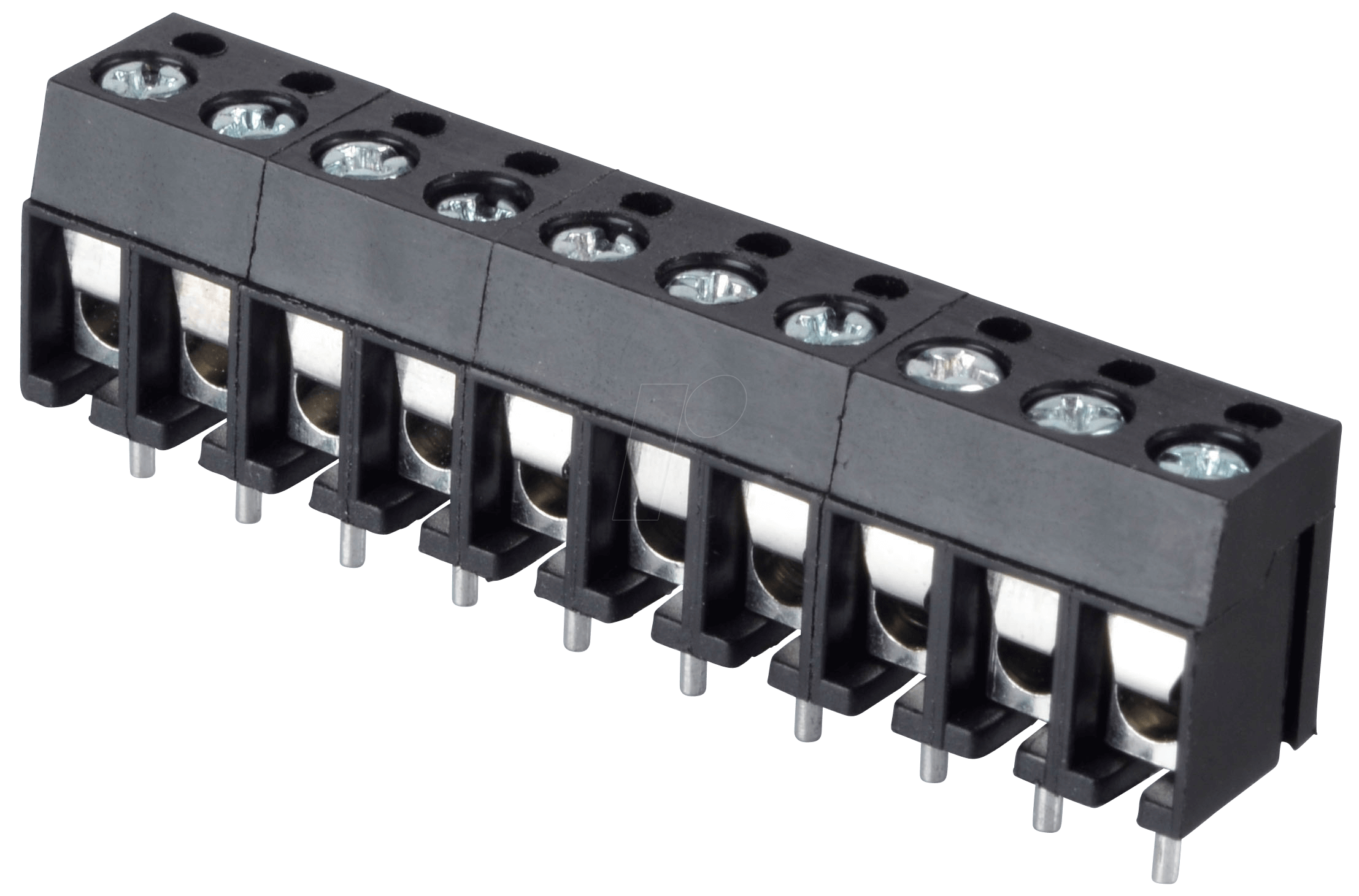

Maximale Anschlussflexibilität und Lötstabilität: Die CTB1202-10BK Lötbare Schraubklemme
Sie suchen nach einer robusten und zuverlässigen Lösung zur Verdrahtung Ihrer elektronischen Schaltungen, bei der sowohl eine sichere mechanische Verbindung als auch eine optimale elektrische Leitfähigkeit gewährleistet sind? Die CTB1202-10BK lötbare Schraubklemme mit 10 Polen und einem Rastermaß von 5 mm im 90°-Winkel ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Bastler, die Wert auf Präzision und Langlebigkeit legen. Diese spezialisierte Anschlussklemme löst das Problem der unsicheren oder schwer zu handhabenden Drahtverbindungen in dichten Bauräumen und ermöglicht eine dauerhafte, lötbare Integration.
Präzision und Sicherheit in jedem Detail: Das Design der CTB1202-10BK
Die CTB1202-10BK zeichnet sich durch ihr durchdachtes Design aus, das maximale Funktionalität auf minimalem Raum vereint. Mit ihrem Rastermaß von 5 mm bietet sie eine hohe Polzahl auf kompakter Fläche, was sie besonders wertvoll für Projekte mit begrenztem Platzangebot macht. Die 90°-Winkelung ermöglicht eine effiziente Führung von Kabeln und Platinenlayouts und verhindert unerwünschte Biegungen oder Zugbelastungen direkt an der Anschlussstelle.
Herausragende Vorteile der CTB1202-10BK
- Optimale Lötverbindung: Die integrierte Lötbarkeit gewährleistet eine mechanisch und elektrisch überlegene Verbindung im Vergleich zu reinen Schraubklemmen. Dies reduziert Übergangswiderstände und erhöht die Zuverlässigkeit Ihrer Schaltung.
- Hohe Polanzahl: Mit 10 Polen auf kleinstem Raum maximieren Sie die Anschlussmöglichkeiten und vereinfachen komplexe Verdrahtungen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, widersteht die Klemme Umwelteinflüssen und mechanischer Beanspruchung, was eine lange Lebensdauer Ihrer Elektronik sichert.
- Platzsparende 90°-Winkelung: Die Ausrichtung der Anschlüsse im rechten Winkel erleichtert die Leiterplattenbestückung und die Kabelorganisation, besonders in Gehäusen mit geringer Bautiefe.
- Zuverlässige Klemmung: Die Schraubmechanik bietet eine sichere Fixierung der Leiter und verhindert ein versehentliches Lösen, selbst bei Vibrationen.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen in der Industrieautomation, Messtechnik, Signalverarbeitung und im Modellbau.
- Einfache Montage: Die Kombination aus Lötbarkeit und Schraubklemme vereinfacht den Installationsprozess und reduziert die benötigte Werkzeugausstattung.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | CTB1202-10BK |
| Produkttyp | Lötbare Schraubklemme |
| Anzahl der Pole | 10 |
| Rastermaß (RM) | 5 mm |
| Anschlusswinkel | 90° |
| Anschlussart (Leiter) | Schraubanschluss |
| Anschlussart (Platine/Löten) | Lötbar |
| Gehäusematerial | Hochleistungs-Thermoplast, flammenhemmend nach UL94-V0 |
| Leiterquerschnitt (flexibel/starr) | 0.14 mm² – 1.5 mm² (AWG 26-16) |
| Strombelastbarkeit (typisch) | 10 A bei 300 V (abhängig von Umgebungstemperatur und Leiterquerschnitt) |
| Betriebstemperaturbereich | -40°C bis +105°C |
| Farbe | Schwarz (BK) |
| Montageart | Lötbar auf Leiterplatte |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC |
| Spannungsfestigkeit | AC 2000 V / 1 Minute |
Anwendungsbereiche: Wo die CTB1202-10BK glänzt
Die lötbare Schraubklemme CTB1202-10BK ist ein unverzichtbares Bauteil in einer Vielzahl von industriellen und semiprofessionellen Anwendungen. Ihre Fähigkeit, sowohl eine solide Lötverbindung für dauerhafte Integration als auch eine sichere mechanische Klemmschraube für den Anschluss von Drähten zu bieten, macht sie ideal für:
- Industrielle Automatisierung und Steuerungstechnik: Zur Verdrahtung von Sensoren, Aktoren, Steuerplatinen und zur Signalaufbereitung in komplexen Maschinen und Anlagen. Die Zuverlässigkeit der Verbindung ist hierbei von entscheidender Bedeutung.
- Messtechnik und Laborausstattung: Ermöglicht den präzisen und sicheren Anschluss von Messleitungen und Prüfaufbauten, wo genaue und stabile Signalübertragung unabdingbar ist.
- Stromversorgungsmodule und Netzteile: Dient zur sicheren und zuverlässigen Einspeisung und Verteilung von Strom, auch bei höheren Belastungen.
- Prototypenentwicklung und Kleinserienfertigung: Bietet eine flexible und doch robuste Anschlussmöglichkeit für Entwicklungsboards und kundenspezifische Elektronik.
- Audio- und Videotechnik: Für hochwertige Signalübergänge, wo Rauscharmut und Signalintegrität im Vordergrund stehen.
- Modellbau und Spezialanwendungen: Ideal für die Verdrahtung von komplexen Modellbauprojekten mit vielen elektrischen Komponenten und begrenztem Platz.
Durch die 90°-Winkelung wird zudem die Platzierung auf Leiterplatten optimiert, was besonders in flachen Gehäusen oder bei gestapelten Leiterplatten von Vorteil ist. Die robuste Konstruktion und die hochwertigen Materialien garantieren eine lange Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Häufig gestellte Fragen (FAQ) zur CTB1202-10BK – Lötbare Schraubklemme – 10-pol, RM 5 mm, 90°
Was sind die Hauptvorteile der lötbaren Schraubklemme im Vergleich zu einer reinen Schraubklemme?
Der entscheidende Vorteil einer lötbaren Schraubklemme liegt in der Kombination aus mechanischer und elektrischer Integrität. Die Lötbarkeit sorgt für eine permanente, verlustarme elektrische Verbindung zur Leiterplatte, die mechanisch stabil ist und Korrosion vorbeugt. Die Schraubklemme bietet gleichzeitig eine einfache und sichere Möglichkeit, Einzeladern oder Litzen anzuschließen und bei Bedarf auch wieder zu lösen, ohne die Lötverbindung zu beeinträchtigen. Dies bietet eine überlegene Zuverlässigkeit und Signalqualität.
Welche Arten von Drähten kann ich mit dieser Klemme verbinden?
Die CTB1202-10BK ist ausgelegt für den Anschluss von sowohl starren als auch flexiblen Leitern mit einem Querschnitt von 0.14 mm² bis 1.5 mm² (entspricht AWG 26 bis AWG 16). Dies deckt eine breite Palette gängiger Drahtstärken für viele Elektronik- und Automatisierungsanwendungen ab.
Wie wird die Lötbarkeit der Klemme sichergestellt?
Die Klemme verfügt über spezielle Lötpins oder -flächen, die für das direkte Löten auf einer Leiterplatte mit Standard-Lötverfahren ausgelegt sind. Diese Lötstellen verbinden die Klemme elektrisch mit dem Leiterbahn-System der Platine und gewährleisten so eine hochleitfähige und dauerhafte Verbindung.
Ist die CTB1202-10BK für den Einsatz in rauen Umgebungen geeignet?
Ja, das Gehäusematerial ist aus einem hochleistungsfähigen, flammenhemmenden Thermoplast gefertigt (UL94-V0), das für einen Betriebstemperaturbereich von -40°C bis +105°C ausgelegt ist. Dies, in Kombination mit der robusten Konstruktion, macht die Klemme widerstandsfähig gegen viele Umgebungsbedingungen. Für spezifische, extreme Umgebungen sollten jedoch zusätzliche Schutzmaßnahmen oder spezialisierte Produkte in Betracht gezogen werden.
Wie beeinflusst der 90°-Winkel die Anwendung?
Der 90°-Winkel der Anschlüsse ist ein wichtiges Designmerkmal für die räumliche Optimierung. Er ermöglicht eine effiziente Kabelführung senkrecht zur Leiterplatte. Dies ist besonders vorteilhaft in Gehäusen mit geringer Tiefe oder bei der Anordnung mehrerer Leiterplatten übereinander, da es hilft, Platz zu sparen und Kabelsalat zu reduzieren.
Welche Strombelastbarkeit kann erwartet werden?
Die Klemme ist typischerweise für eine Strombelastbarkeit von 10 Ampere bei 300 Volt ausgelegt. Diese Werte sind jedoch von der tatsächlichen Umgebungstemperatur, dem verwendeten Leiterquerschnitt und der Qualität der Lötverbindung abhängig. Es ist ratsam, diese Parameter bei der Auslegung Ihrer Schaltung zu berücksichtigen.
Ist die Montage der Klemme komplex?
Die Montage ist relativ einfach. Die Klemme wird zunächst auf die Leiterplatte gesteckt und dann durch Lötung fixiert. Anschließend können die zu verbindenden Leiter durch die Schraubklemmen sicher befestigt werden. Dies erfordert grundlegende Lötkenntnisse und das passende Werkzeug.
