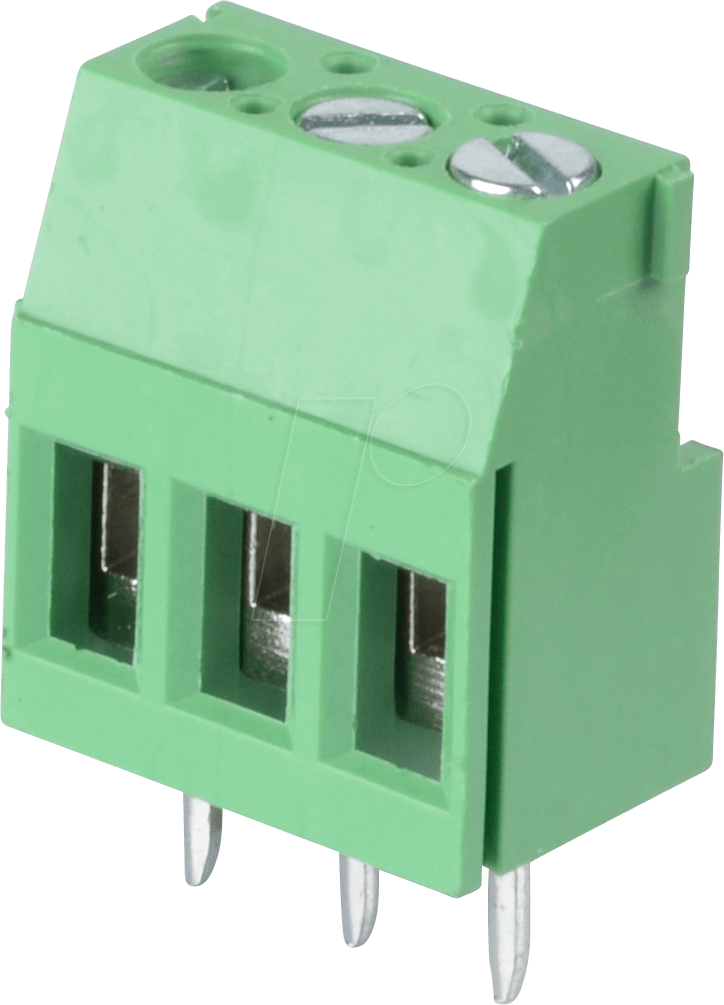

CTB0709-3 – Lötbare Schraubklemme – 3-pol, RM 5,08 mm, 90°: Die verlässliche Verbindungslösung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer robusten und einfach zu handhabenden Verbindungslösung für Ihre elektronischen Schaltkreise und Geräte? Die CTB0709-3 lötbare Schraubklemme mit 3 Polen, einem Rastermaß von 5,08 mm und einem 90°-Winkel ist die ideale Wahl für Elektronikentwickler, Hobbyisten und Fachleute, die Wert auf präzise und dauerhafte elektrische Verbindungen legen. Dieses Bauteil überbrückt die Lücke zwischen lötfreier und permanenter Verdrahtung und bietet eine überlegene Stabilität und Flexibilität.
Maximale Zuverlässigkeit durch durchdachtes Design
Die CTB0709-3 lötbare Schraubklemme kombiniert die Vorteile einer Schraubverbindung mit der Möglichkeit zum direkten Verlöten auf einer Leiterplatte. Dies ermöglicht nicht nur eine mechanisch sehr stabile Befestigung, sondern auch eine elektrisch leitfähige Verbindung, die Vibrationen und thermischen Belastungen standhält. Im Gegensatz zu einfachen Steckklemmen bietet die Schraubfunktion eine kontrollierte Anpresskraft für sicheren Kontakt, während die Lötbarkeit eine permanente und störungsfreie Integration in Ihre Schaltungsdesigns erlaubt. Die 90°-Ausrichtung des Anschlusses ist dabei besonders vorteilhaft für platzsparende Layouts auf Leiterplatten.
Überragende Vorteile der CTB0709-3
- Verbesserte mechanische Stabilität: Die Kombination aus Schraub- und Lötverbindung sorgt für eine extrem robuste und vibrationsfeste Befestigung, die selbst unter anspruchsvollen Betriebsbedingungen zuverlässig hält.
- Flexible Verdrahtung: Ermöglicht sowohl den direkten Anschluss von Kabeln mittels Schraubklemme als auch die permanente Integration auf einer Leiterplatte durch Löten, was höchste Flexibilität im Design bietet.
- Platzsparende 90°-Ausrichtung: Der 90°-Anschlusswinkel optimiert die Nutzung von Bauraum auf Leiterplatten und erleichtert die Verkabelung in beengten Gehäusen.
- Präzises Rastermaß: Mit einem Rastermaß von 5,08 mm ist die Klemme kompatibel mit einer Vielzahl von Standard-Leiterplattenlayouts und ermöglicht eine dichte Bestückung.
- Hohe elektrische Leitfähigkeit: Die sorgfältige Auswahl leitfähiger Materialien gewährleistet minimale Übergangswiderstände und somit eine effiziente Signalübertragung.
- Einfache Handhabung: Die intuitive Bedienung der Schraubklemme und die klare Strukturierung der Lötanschlüsse reduzieren den Montageaufwand und minimieren das Fehlerrisiko.
- Langfristige Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und konstante Leistungsfähigkeit auch unter widrigen Umgebungsbedingungen.
Technische Spezifikationen im Detail
Die CTB0709-3 lötbare Schraubklemme wurde für höchste Ansprüche an Zuverlässigkeit und Funktionalität entwickelt. Jedes Detail ist darauf ausgelegt, eine problemlose Integration und langfristige Performance zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | CTB0709-3 |
| Produktart | Lötbare Schraubklemme |
| Polanzahl | 3-polig |
| Rastermaß (RM) | 5,08 mm |
| Anschlusswinkel | 90° |
| Anschlussart (Kabel) | Schraubklemme |
| Anschlussart (Leiterplatte) | Lötanschluss (Stiftleiste) |
| Gehäusematerial | Hochwertiger, temperaturbeständiger Thermoplast (UL94-V0 klassifiziert für Brandschutz) |
| Kontaktmaterial | Verzinnte Kupferlegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Max. Strombelastbarkeit | Typischerweise bis zu 10A, abhängig von Leiterplattendesign und Umgebungstemperatur (Detailangaben auf Anfrage oder Datenblatt) |
| Max. Spannungsfestigkeit | Typischerweise bis zu 300V (Detailangaben auf Anfrage oder Datenblatt) |
| Temperaturbereich | Betriebstemperaturen von -40°C bis +105°C, für den Lötprozess optimiert |
| Schraubentyp | Standard-Schlitzschraube oder Kreuzschlitz (modellabhängig), für einfache Werkzeuganwendung |
| Drahtquerschnitt (flexibel/starr) | Geeignet für Drähte von 0,2 mm² bis 2,5 mm² (AWG 24-14) |
| Abmessungen (L x B x H) | Präzise gefertigt für optimale Leiterplattenmontage; genaue Maße im technischen Datenblatt |
| Zulassungen | CE, RoHS-konform; weitere spezifische Zulassungen je nach Anwendungsbereich |
| Isolationswiderstand | > 100 MΩ bei DC 500V |
| Anzahl der Lötstifte | 3 pro Pol, zur optimalen Verankerung und Leitfähigkeit auf der Leiterplatte |
Einsatzgebiete: Wo Präzision und Robustheit zählen
Die CTB0709-3 lötbare Schraubklemme ist ein universell einsetzbares Verbindungselement, das sich in einer Vielzahl von anspruchsvollen Anwendungen bewährt. Ob in der Automatisierungstechnik, im Maschinenbau, in der Mess- und Regelungstechnik oder im Bereich der Unterhaltungselektronik – überall dort, wo zuverlässige und dauerhafte elektrische Verbindungen gefordert sind, spielt diese Klemme ihre Stärken aus.
Ihre Fähigkeit, sowohl feste Lötverbindungen auf Leiterplatten zu ermöglichen als auch flexible Kabelanschlüsse über die Schraubklemmen zu realisieren, macht sie zur idealen Lösung für:
- Signalübertragung: Sichere Übertragung von analogen und digitalen Signalen, auch bei hohen Frequenzen, durch minimierte Übergangswiderstände.
- Stromversorgung: Robuste Verbindung für die Stromversorgung von Komponenten und Modulen, die auch höheren Belastungen standhalten muss.
- Schnittstellenmodule: Einsatz in externen und internen Schnittstellen zur einfachen und sicheren Anbindung von Geräten und Sensoren.
- Schaltschrank- und Gehäuseverdrahtung: Optimale Verkabelung in Schaltschränken und Geräten dank des 90°-Anschlusswinkels und der kompakten Bauform.
- Industrielle Automatisierung: Zuverlässige Verbindungen in rauen Umgebungsbedingungen, wo Vibrationen und Temperaturschwankungen auftreten können.
- Prototypenentwicklung: Ermöglicht sowohl eine schnelle und flexible Anpassung während der Prototypenphase als auch eine später definitive Lötverbindung.
- Reparatur und Wartung: Erleichtert den Austausch von Kabeln und Modulen, ohne die gesamte Leiterplatte ersetzen zu müssen.
Die bewährte Kombination aus bewährter Löttechnologie und moderner Schraubklemmtechnik macht die CTB0709-3 zu einer zukunftssicheren Wahl für Ihre Projekte.
Häufig gestellte Fragen (FAQ) zu CTB0709-3 – Lötbare Schraubklemme – 3-pol, RM 5,08 mm, 90°
Kann die CTB0709-3 auch in Anwendungen mit hohen Temperaturen eingesetzt werden?
Ja, die CTB0709-3 ist aus einem hochwertigen, temperaturbeständigen Thermoplast gefertigt, das für Betriebstemperaturen von -40°C bis +105°C ausgelegt ist. Dies macht sie für viele industrielle Anwendungen, die eine erhöhte Hitzebeständigkeit erfordern, bestens geeignet.
Welche Drahtquerschnitte können maximal angeschlossen werden?
Die Schraubklemme der CTB0709-3 ist für flexible und starre Drähte mit Querschnitten von 0,2 mm² bis 2,5 mm² (entspricht AWG 24 bis AWG 14) ausgelegt. Diese Bandbreite deckt die meisten Standardanforderungen in der Elektronik und Elektrotechnik ab.
Ist die Klemme RoHS-konform?
Ja, die CTB0709-3 lötbare Schraubklemme erfüllt die Anforderungen der RoHS-Richtlinie (Restriction of Hazardous Substances) und ist somit frei von schädlichen Substanzen.
Wie wird die Qualität der elektrischen Verbindung sichergestellt?
Die Qualität der Verbindung wird durch mehrere Faktoren gewährleistet: Das Kontakmaterial aus verzinnter Kupferlegierung bietet eine hohe Leitfähigkeit und Korrosionsbeständigkeit. Die Schraubklemme ermöglicht eine definierte und stabile Anpresskraft des Leiters, und die Lötanschlüsse auf der Leiterplatte sorgen für eine permanente und niederohmige elektrische Verbindung.
Ist die Klemme für die automatische Bestückung geeignet?
Obwohl die primäre Funktion auf manueller oder semi-automatischer Lötung und Verdrahtung ausgelegt ist, können die Lötstifte und die präzise Form der Klemme, je nach konkretem Bestückungsautomaten und dessen Anpassungsfähigkeit, für die Leiterplattenmontage genutzt werden. Eine vorherige Prüfung der Kompatibilität mit dem spezifischen Bestückungsprozess ist jedoch ratsam.
Was bedeutet das Rastermaß von 5,08 mm genau?
Das Rastermaß (RM) von 5,08 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlüsse (Lötstifte bzw. Schraubklemmenpole) an. Dieser Standard ermöglicht eine einfache und kompatible Bestückung auf Leiterplatten und gewährleistet eine übersichtliche und zuverlässige Verdrahtung.
Welche Vorteile bietet die 90°-Ausrichtung gegenüber einer 180°-Variante?
Die 90°-Ausrichtung des Anschlusses ist entscheidend für die platzsparende Gestaltung von Leiterplatten. Sie ermöglicht eine vertikale oder horizontale Anordnung von Kabeln, was die Verkabelung in engen Gehäusen und auf kompakten Platinen erheblich vereinfacht und die Flexibilität im Layoutdesign erhöht.
