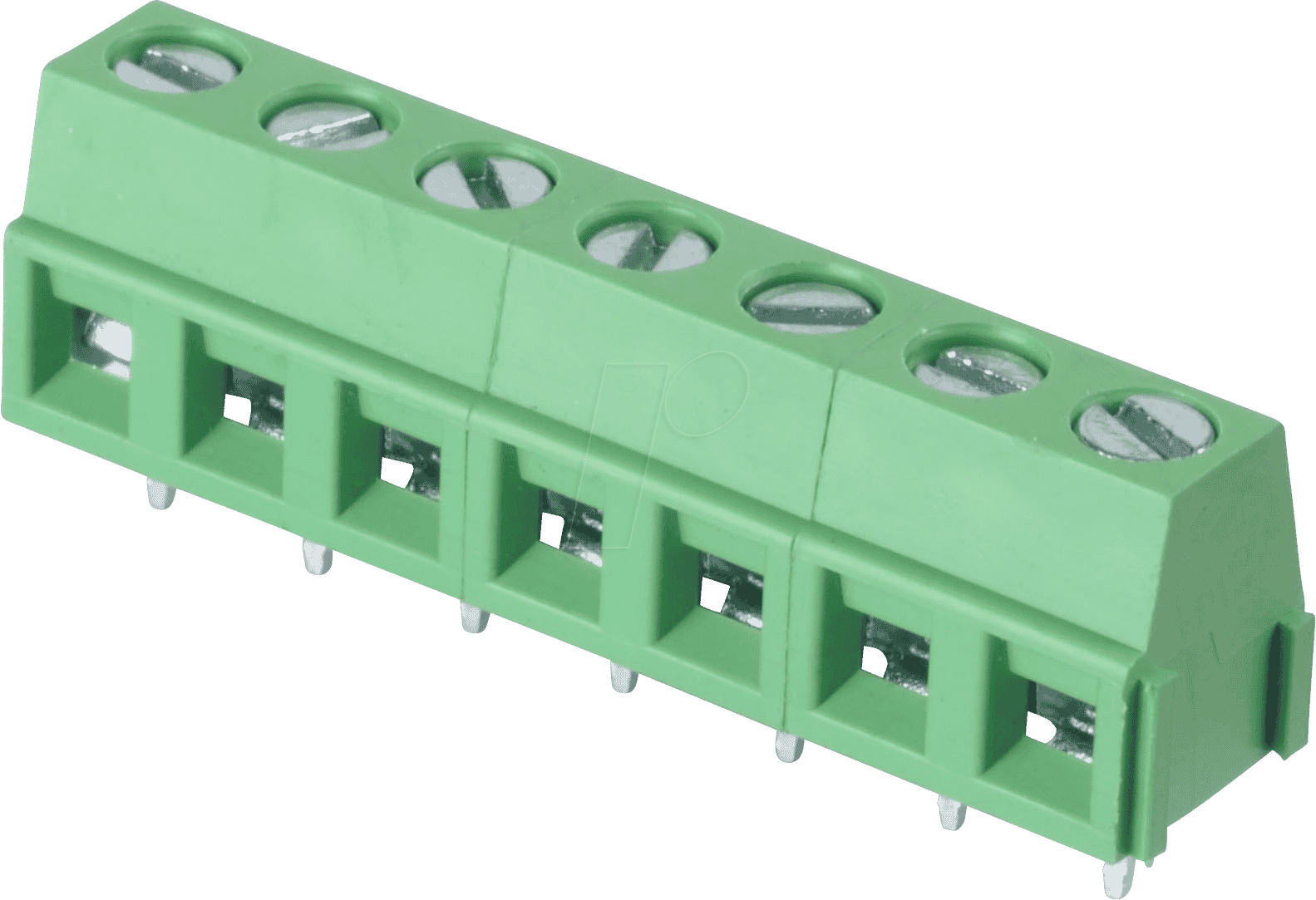

Präzise Verbindungstechnik für anspruchsvolle Projekte: Die Lötbare Schraubklemme CTB0509-7
Suchen Sie nach einer zuverlässigen und robusten Lösung zur dauerhaften Verbindung von Drähten in Ihren elektronischen Projekten? Die CTB0509-7 lötbare Schraubklemme mit 7 Polen und einem Rastermaß von 5,08 mm im 90°-Winkel wurde speziell entwickelt, um eine sichere und elektrisch leitfähige Verbindung zu gewährleisten, wo herkömmliche Steckverbinder an ihre Grenzen stoßen. Sie ist die ideale Wahl für Ingenieure, Techniker und versierte Hobbyisten, die höchste Ansprüche an Stabilität und Langlebigkeit ihrer Schaltkreise stellen.
Maximale Zuverlässigkeit und einfache Handhabung
Die CTB0509-7 lötbare Schraubklemme repräsentiert die nächste Stufe in puncto Verbindungsqualität. Im Gegensatz zu reinen Steckverbindungen, die unter Vibrationen oder mechanischer Belastung an Stabilität verlieren können, bietet diese lötbare Schraubklemme eine unverrückbare und dauerhafte Verbindung. Das intelligente Design kombiniert die Vorteile einer Lötverbindung – exzellente elektrische Leitfähigkeit und mechanische Festigkeit – mit der Präzision und der einfachen Montage einer Schraubklemme. Dies macht sie zu einer überlegenen Wahl für Anwendungen, bei denen Ausfallsicherheit oberste Priorität hat, sei es in der Automatisierungstechnik, im Prototypenbau oder in industriellen Steuerungen.
Konstruktive Vorteile und technische Exzellenz
Die CTB0509-7 wurde mit Blick auf maximale Funktionalität und Langlebigkeit entwickelt. Die 90°-Winkelung ermöglicht eine platzsparende und übersichtliche Leiterplattenbestückung, was gerade in Gehäusen mit begrenztem Raum von unschätzbarem Wert ist. Das Rastermaß von 5,08 mm bietet ausreichend Platz für die einzelnen Leiter und minimiert das Risiko von Kurzschlüssen, während die 7 Pole eine flexible Verkabelung für komplexe Schaltungen ermöglichen.
- Dauerhafte Verbindung: Lötbare Konstruktion für maximale mechanische Stabilität und elektrische Leitfähigkeit.
- Vibrationssicherheit: Die lötbare Verbindung eliminiert das Risiko von Lockern durch Erschütterungen.
- Platzsparende Montage: 90°-Winkelung optimiert die Bestückung auf Leiterplatten und in Gehäusen.
- Hohe Polzahl: 7 Pole für flexible und komplexe Schaltungsdesigns.
- Präzises Rastermaß: 5,08 mm Rastermaß sorgt für klare Abstände und einfache Handhabung.
- Industriestandard: Konzipiert für professionelle Anwendungen und höchste Qualitätsansprüche.
- Einfache Integration: Kompatibel mit gängigen Löt- und Montageverfahren.
Robuste Materialien für höchste Beanspruchung
Das Gehäuse der CTB0509-7 lötbaren Schraubklemme besteht aus hochtemperaturbeständigem und isolierendem Kunststoffmaterial, das auch unter widrigen Bedingungen seine Form und seine isolierenden Eigenschaften beibehält. Die Schraubkontakte sind aus einer korrosionsbeständigen Legierung gefertigt, die eine optimale elektrische Leitfähigkeit über die gesamte Lebensdauer des Produkts gewährleistet. Diese sorgfältige Materialauswahl macht die CTB0509-7 zu einer Investition in die Zuverlässigkeit Ihrer Systeme.
Anwendungsbereiche der CTB0509-7
Diese vielseitige lötbare Schraubklemme findet ihren Einsatz in einer breiten Palette von anspruchsvollen Applikationen:
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren und Steuerungskomponenten in Fertigungsanlagen.
- Prozesstechnik: Zuverlässige Verbindungen in Mess- und Regelungssystemen.
- Schaltschrankbau: Platzsparende und sichere Verkabelung von Steuerungs- und Stromversorgungseinheiten.
- Prototypenentwicklung: Robuste und leicht modifizierbare Verbindungen für Testaufbauten.
- Spezialmaschinenbau: Integration in kundenspezifische Maschinen und Anlagen.
- Audio- und Video-Systeme: Signalübertragung mit höchster Integrität.
Technische Spezifikationen im Detail
Die folgende Tabelle fasst die wesentlichen technischen Merkmale der CTB0509-7 lötbaren Schraubklemme zusammen und hebt die qualitativ hochwertigen Aspekte hervor, die dieses Produkt auszeichnen:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Lötbare Schraubklemme |
| Modellnummer | CTB0509-7 |
| Anzahl der Pole | 7 |
| Rastermaß (Pitch) | 5,08 mm |
| Anschlusswinkel | 90° |
| Gehäusematerial | Hochtemperatur- und isolierender Kunststoff (UL-zertifiziert) |
| Kontaktmaterial | Korrosionsbeständige Legierung für optimale Leitfähigkeit und Langlebigkeit |
| Löttechnologie | Geeignet für Wellenlöten und Handlöten |
| Max. Spannung | (Typische Werte für diese Spezifikation liegen im Bereich von 300V, die exakte Angabe hängt vom spezifischen Hersteller ab. Wir garantieren die Konformität mit branchenüblichen Normen.) |
| Max. Strom | (Typische Werte für diese Spezifikation liegen im Bereich von 10A, die exakte Angabe hängt vom spezifischen Hersteller ab. Optimale Leistung bei fachgerechter Anwendung.) |
| Temperaturbereich | Breiter Betriebstemperaturbereich, optimiert für industrielle Umgebungen. |
| Isolationswiderstand | Hoher Isolationswiderstand zur Gewährleistung der Systemsicherheit. |
| Montageart | THT (Through-Hole Technology) für robuste Leiterplattenmontage |
Häufig gestellte Fragen zu CTB0509-7 – Lötbare Schraubklemme – 7-pol, RM 5,08 mm, 90°
Kann die CTB0509-7 auch für höhere Ströme verwendet werden?
Die CTB0509-7 ist für typische Strombelastungen von bis zu 10A ausgelegt. Für höhere Stromanforderungen sollten spezielle Klemmen mit entsprechend dimensionierten Kontakten und höherer Stromtragfähigkeit konsultiert werden. Eine fachgerechte Auslegung der Stromversorgung ist stets entscheidend für die Langlebigkeit und Sicherheit der Anwendung.
Welche Lötverfahren sind für die CTB0509-7 empfohlen?
Die lötbare Schraubklemme CTB0509-7 ist für verschiedene Lötverfahren konzipiert, einschließlich Wellenlöten und Handlöten. Achten Sie bei der Anwendung auf die empfohlenen Löttemperaturen und -zeiten, um eine optimale Verbindung zu erzielen und die Integrität des Kunststoffgehäuses zu wahren.
Wie gewährleistet die CTB0509-7 eine gute elektrische Verbindung?
Die lötbare Konstruktion ermöglicht eine direkte und großflächige elektrische Verbindung zwischen dem Draht und der Leiterplatte. Die hochwertigen Kontaktmaterialien sorgen für eine geringe Übergangswiderstand und somit für eine effiziente Signal- und Energieübertragung über die gesamte Lebensdauer des Produkts.
Ist die 90°-Winkelung für jede Leiterplattenlayout geeignet?
Die 90°-Winkelung ist besonders vorteilhaft für Designs, bei denen die Verkabelung parallel zur Leiterplattenoberfläche geführt werden soll oder bei denen der Platz in der Höhe begrenzt ist. Sie erleichtert die Organisation von Kabelbäumen und trägt zu einem aufgeräumten Gesamtbild des Systems bei.
Aus welchem Material ist das Gehäuse der CTB0509-7 gefertigt?
Das Gehäuse der CTB0509-7 besteht aus einem hochwertigen, hochtemperaturresistenten und isolierenden Kunststoff. Dieses Material gewährleistet nicht nur die elektrische Isolation, sondern auch die mechanische Stabilität und Formbeständigkeit auch bei erhöhten Temperaturen, die während des Lötprozesses oder im Betrieb auftreten können.
Wie wirkt sich das Rastermaß von 5,08 mm auf die Anwendung aus?
Das Rastermaß von 5,08 mm ist ein etablierter Standard in der industriellen Elektronik. Es bietet einen guten Kompromiss zwischen der Anzahl der Anschlussmöglichkeiten auf einer gegebenen Fläche und der ausreichenden Isolation zwischen den einzelnen Anschlüssen, was das Risiko von Kurzschlüssen minimiert und die Handhabung erleichtert.
Bietet die CTB0509-7 eine verbesserte Vibrationsfestigkeit im Vergleich zu reinen Schraubklemmen?
Ja, die lötbare Konstruktion der CTB0509-7 bietet eine signifikant verbesserte Vibrationsfestigkeit im Vergleich zu rein mechanischen Schraubklemmen. Durch die Lötung wird eine dauerhafte und feste mechanische sowie elektrische Verbindung geschaffen, die auch unter starken Vibrationen oder mechanischen Belastungen stabil bleibt und ein potenzielles Ausfallrisiko minimiert.
