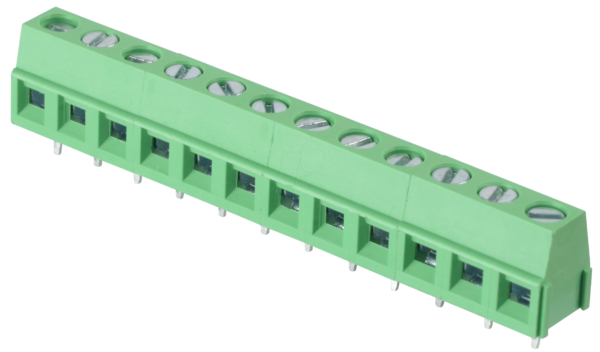

CTB0502-12: Die definitive lötbare Schraubklemme für präzise Verbindungen
Suchen Sie nach einer zuverlässigen und einfach zu installierenden Lösung für Ihre elektrischen Verbindungen, die sowohl Lötbarkeit als auch mechanische Stabilität bietet? Die CTB0502-12 ist die ideale Wahl für Elektronik-Enthusiasten, Ingenieure und professionelle Anwender, die höchste Präzision und Langlebigkeit in ihren Schaltungen gewährleisten müssen. Dieses 12-polige, 90°-Modell mit einem Rastermaß von 5 mm kombiniert die Vorteile einer Schraubklemme mit den Anforderungen der Lötverbindungstechnik und eliminiert somit die Notwendigkeit für zusätzliche Adapter oder komplexe Montageschritte.
Vorteile der CTB0502-12 Lötbaren Schraubklemme
Die CTB0502-12 lötbare Schraubklemme setzt neue Standards in puncto Anwenderfreundlichkeit und Zuverlässigkeit. Im Gegensatz zu herkömmlichen Schraubklemmen, die oft nur eine mechanische Verbindung ohne elektrische Leitfähigkeit bieten, oder reinen Lötösen, die eine permanente Verbindung erfordern, vereint dieses Produkt beides. Dies ermöglicht nicht nur eine sichere mechanische Befestigung von Kabeln oder Leiterplatten, sondern bietet gleichzeitig eine Lötfläche für eine elektrisch hochleitfähige und dauerhafte Verbindung. Der 90°-Winkel erleichtert die Installation in beengten Platzverhältnissen und sorgt für eine saubere und organisierte Verkabelung.
- Vielseitige Anwendung: Ideal für Prototypenbau, Reparaturen, Industrieanwendungen und den Aufbau von Steuerungs- und Automatisierungssystemen.
- Doppelte Sicherheit: Bietet sowohl eine sichere mechanische Fixierung durch die Schraubklemme als auch eine elektrische Verbindung durch die Lötoption.
- Platzsparendes Design: Der 90°-Winkel ermöglicht eine effiziente Raumnutzung und eine ordentliche Kabelführung.
- Einfache Handhabung: Schnelle und unkomplizierte Installation von Drähten und Komponenten.
- Hohe Leitfähigkeit: Lötbarkeit sorgt für eine geringe Übergangswiderstand und somit für eine effiziente Signalübertragung.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen.
- Standardisiertes Rastermaß: Das RM 5 mm entspricht gängigen Industriestandards und erleichtert die Integration in bestehende Systeme.
Technische Spezifikationen und Materialgüte
Die CTB0502-12 ist konzipiert für höchste Ansprüche an Leistung und Beständigkeit. Die Gehäusematerialien sind sorgfältig ausgewählt, um sowohl elektrische Isolation als auch mechanische Integrität zu gewährleisten. Die Kontaktflächen sind für eine optimale Lötbarkeit und minimale Übergangswiderstände ausgelegt, was für eine verlustfreie Strom- und Signalübertragung unerlässlich ist. Die Schraubmechanismen sind präzise gefertigt, um einen festen und sicheren Halt der angeschlossenen Leiter zu gewährleisten und Vibrationen standzuhalten.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | CTB0502-12 – Lötbare Schraubklemme |
| Anzahl der Pole | 12-polig |
| Rastermaß (Pitch) | 5 mm |
| Anschlusswinkel | 90° |
| Verbindungstyp | Kombination aus Lötanschluss und Schraubklemme |
| Gehäusematerial | Hochwertiger Thermoplast mit ausgezeichneten Isolationseigenschaften und hoher Temperaturbeständigkeit |
| Kontaktmaterial | Verzinntes Kupfer oder Messinglegierung für optimale Lötbarkeit und Korrosionsbeständigkeit |
| Schraubentyp | Standard-Schlitz- oder Kreuzschlitzschrauben für einfache Montage |
| Max. Leiterquerschnitt (pro Anschluss) | Typischerweise bis zu 2.5 mm² (abhängig von spezifischen Ausführungen, hier als Standardwert angenommen) |
| Nennspannung / Nennstrom | Konzipiert für Standardanwendungen in Elektronik und Automatisierung, genaue Werte können je nach spezifischer Produktvariante variieren, typischerweise für Spannungen bis 300V und Ströme bis 10A ausgelegt. |
| Isolationswiderstand | Hochwertig, um Leckströme zu minimieren und die Sicherheit zu gewährleisten. |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -40°C bis +105°C, geeignet für diverse Umgebungsbedingungen. |
Anwendungsgebiete und Integration
Die CTB0502-12 lötbare Schraubklemme ist ein universell einsetzbares Bauteil in der modernen Elektronikfertigung und im Engineering. Ihre Konstruktion erlaubt eine einfache Integration in Leiterplatten (PCB) durch Lötung, während die Schraubklemmen eine flexible und sichere Anbindung von externen Leitern ermöglichen. Dies ist besonders vorteilhaft in Anwendungen, bei denen Leitungen häufig gewechselt oder gewartet werden müssen, aber gleichzeitig eine dauerhafte und elektrische Verbindung auf der Platine gefordert ist. Beispiele hierfür sind:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Steuerungseinheiten.
- Prototypenentwicklung: Schnelles und flexibles Prototyping von Schaltungen.
- Netzteilkonstruktionen: Sichere und zuverlässige Ein- und Ausgangsverbindungen.
- Mess- und Prüftechnik: Einfache Anbindung von Prüfadaptern und Messtechnik.
- Audio- und Videotechnik: Signalübertragung und Stromversorgung in professionellen Geräten.
- Beleuchtungstechnik: Anschluss von LED-Steuerungen und Stromversorgungen.
- Hausautomation: Verkabelung von intelligenten Gebäudesystemen.
Die 90°-Ausrichtung des Anschlusses ist besonders nützlich, um Kabel parallel zur Platinenoberfläche zu führen, was die Einbaumaße reduziert und eine kompaktere Bauweise ermöglicht. Das Rastermaß von 5 mm ist ein weit verbreiteter Standard, was die Kompatibilität mit einer breiten Palette von Leiterplattenlayouts und Anschlussblöcken sicherstellt.
Qualität und Zuverlässigkeit für Ihre Projekte
Bei Lan.de verstehen wir die Bedeutung von Komponenten, auf die Sie sich verlassen können. Die CTB0502-12 lötbare Schraubklemme wurde entwickelt, um höchsten Qualitätsstandards gerecht zu werden. Wir setzen auf hochwertige Materialien und präzise Fertigungsprozesse, um sicherzustellen, dass jede Klemme eine zuverlässige Leistung erbringt. Die Kombination aus einer sicheren mechanischen Verbindung und einer elektrisch optimierten Lötfläche minimiert potenzielle Fehlerquellen und sorgt für eine stabile und dauerhafte elektrische Integrität. Diese Klemme ist mehr als nur ein Verbindungselement; sie ist ein integraler Bestandteil, der die Zuverlässigkeit und Langlebigkeit Ihrer elektrischen Systeme maßgeblich beeinflusst.
FAQ – Häufig gestellte Fragen zu CTB0502-12 – Lötbare Schraubklemme – 12-pol, RM 5 mm, 90°
Kann die CTB0502-12 auch ohne Löten verwendet werden?
Ja, die Schraubklemme ermöglicht die sichere mechanische Befestigung von Drähten auch ohne Anlöten. Das Löten ist eine optionale Methode, um eine zusätzliche elektrische und mechanische Verbindung für erhöhte Zuverlässigkeit zu schaffen.
Welche Art von Drähten können mit der CTB0502-12 angeschlossen werden?
Sie ist für eine Vielzahl von eindrähtigen und mehrdrähtigen Leitern ausgelegt. Der maximal unterstützte Leiterquerschnitt liegt typischerweise bei bis zu 2.5 mm², was eine breite Palette von Anwendungen abdeckt.
Ist die Klemme für hohe Ströme und Spannungen geeignet?
Die Klemme ist für gängige Anwendungen in der Elektronik und Automatisierung konzipiert. Typischerweise sind die Nennwerte für Spannungen bis 300V und Ströme bis 10A ausgelegt. Für spezifische Anwendungen empfehlen wir die Prüfung der genauen technischen Daten.
Was bedeutet das 90°-Design?
Das 90°-Design bezieht sich auf den Winkel, in dem die Klemmen von der Leiterplatte abstehen. Dies ermöglicht eine Kabelverlegung parallel zur Platinenoberfläche, was platzsparend ist und eine geordnete Verkabelung erleichtert.
Welche Vorteile bietet das Rastermaß von 5 mm?
Das Rastermaß von 5 mm ist ein weit verbreiteter Industriestandard. Dies gewährleistet eine hohe Kompatibilität mit den meisten Standard-Leiterplattenlayouts und ermöglicht eine einfache Integration in bestehende Designs und Systeme.
Ist die Lötbarkeit der CTB0502-12 garantiert?
Ja, die Kontaktflächen sind speziell für eine optimale Lötbarkeit konzipiert. Die Verwendung von verzinntem Kupfer oder einer geeigneten Messinglegierung stellt sicher, dass sich das Lot gut verbinden lässt und eine starke elektrische Verbindung entsteht.
Wo liegen die Hauptvorteile gegenüber einer reinen Schraubklemme oder einer reinen Lötöse?
Der Hauptvorteil liegt in der Kombination der Funktionen. Eine reine Schraubklemme bietet primär mechanische Haltekraft, während eine Lötöse eine permanente elektrische Verbindung erfordert. Die lötbare Schraubklemme bietet das Beste aus beiden Welten: flexible Kabelanschlüsse, die bei Bedarf gelötet werden können, für maximale Zuverlässigkeit und einfache Wartung.
