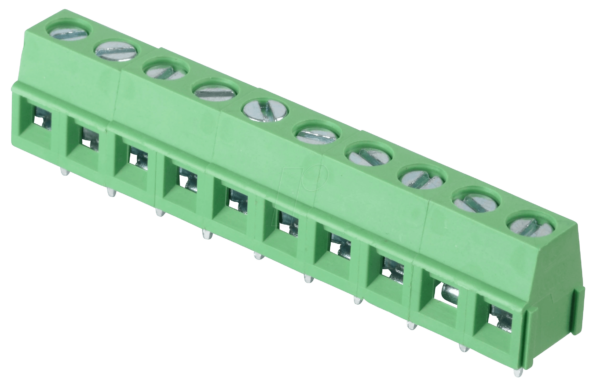

CTB0502-10 – Lötbare Schraubklemme – 10-pol, RM 5 mm, 90°: Präzise Verbindungstechnik für anspruchsvolle Elektronikprojekte
Für Entwickler, Ingenieure und versierte Hobbyisten, die eine zuverlässige und dauerhafte elektrische Verbindung benötigen, bietet die CTB0502-10 – Lötbare Schraubklemme – 10-pol, RM 5 mm, 90° die ideale Lösung. Dieses hochwertige Bauteil schließt die Lücke zwischen lötfreier und permanenter Verbindungstechnik und ermöglicht eine sichere Integration von Kabeln in Leiterplattenlayouts, wo Stabilität und Signalintegrität von höchster Bedeutung sind.
Die Vorteile der Lötbaren Schraubklemme CTB0502-10
Die CTB0502-10 hebt sich durch ihre durchdachte Konstruktion und die Verwendung von robusten Materialien von Standard-Anschlussklemmen ab. Sie kombiniert die Flexibilität einer Schraubverbindung mit der Leitfähigkeit und Langlebigkeit einer Lötverbindung, was sie zu einer überlegenen Wahl für Projekte macht, bei denen Ausfallsicherheit und professionelle Ergebnisse gefragt sind.
- Robuste mechanische Stabilität: Die Schraubklemmkonstruktion gewährleistet eine feste und vibrationsresistente Verbindung, die auch unter mechanischer Belastung Bestand hat.
- Optimierte elektrische Leitfähigkeit: Durch die Lötbarkeit wird eine durchgängig leitfähige Verbindung ohne Kontaktwiderstände erzielt, was für Signalintegrität und Energieeffizienz unerlässlich ist.
- Sichere Montage: Die 90°-Ausrichtung ermöglicht eine platzsparende und übersichtliche Verkabelung auf der Leiterplatte, was die Installation und Wartung erleichtert.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien, bietet die Klemme eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
- Einfache Handhabung: Die Kombination aus Lötbarkeit und Schraubklemme vereinfacht den Anschluss von Litzen und Kabeln erheblich.
Technische Spezifikationen und Konstruktionsmerkmale
Die CTB0502-10 ist ein präzisionsgefertigtes Bauteil, das für höchste Ansprüche entwickelt wurde. Ihre 10-polige Konfiguration und der Rastermaß von 5 mm machen sie vielseitig einsetzbar, während die 90°-Ausrichtung eine optimale Integration in viele Platinendesigns ermöglicht. Die Lötbarkeit des Gehäuses auf die Leiterplatte stellt eine permanente und stabile Verbindung sicher, die durch die integrierte Schraubklemme ergänzt wird, um die Kabel sicher zu fixieren.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | Lötbare Schraubklemme |
| Polzahl | 10 |
| Rastermaß (RM) | 5 mm |
| Ausrichtung | 90° (senkrecht zur Leiterplatte) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, wärmebeständig und flammhemmend (gemäß UL 94-V0 Standard) |
| Leiterkontakt | Vernickelte Messingkontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Schraubengröße | Typischerweise M2 oder M2.5, gefertigt aus Stahl, vernickelt oder verzinkt für Langlebigkeit |
| Anschlussbereich (Litze) | Für Einzeldrähte oder feindrähtige Litzen von 0,5 mm² bis 1,5 mm² (AWG 22-16) |
| Löttemperaturbeständigkeit | Ausgelegt für gängige Lötprozesse (z.B. Wellenlöten oder Reflow-Löten mit entsprechenden Flussmitteln und Prozessparametern) |
| Betriebstemperatur | Geeignet für einen breiten Temperaturbereich von -40°C bis +105°C, was die Einsatzfähigkeit in verschiedenen Umgebungen gewährleistet |
| Isolationsspannung | Ausreichend für typische Niederspannungsanwendungen (typischerweise 300V oder mehr, abhängig von der spezifischen Auslegung des Kunststoffs und des Designs) |
| IP-Schutzart | Nicht zutreffend für die Klemme selbst, da sie auf der Leiterplatte montiert wird. Die elektrische Sicherheit hängt von der Gesamtkonstruktion der Anwendung ab. |
| Anwendungsbereiche | Industrielle Steuerungen, Messtechnik, Automatisierungstechnik, Laborgeräte, Prototypenbau, Audio- und Videotechnik, Stromversorgungen. |
Vielseitige Einsatzmöglichkeiten in Elektronik und Technik
Die CTB0502-10 ist aufgrund ihrer robusten Konstruktion und der hohen Zuverlässigkeit eine bevorzugte Wahl für eine breite Palette von Anwendungen. In der industriellen Automatisierung und Messtechnik, wo präzise Signalübertragung und Stabilität unter rauen Bedingungen entscheidend sind, bietet sie eine sichere Schnittstelle für Sensoren, Aktoren und Steuermodule. Auch im Bereich der Medizintechnik, wo Ausfallsicherheit oberste Priorität hat, leistet die CTB0502-10 wertvolle Dienste.
Für Entwickler, die an komplexen Prototypen arbeiten, ermöglicht die Klemme eine flexible und doch dauerhafte Verkabelung, die schnell angepasst und modifiziert werden kann, ohne die Integrität der Leiterplatte zu beeinträchtigen. Die 90°-Ausrichtung ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot, wo eine vertikale Kabelführung eine effiziente Raumnutzung ermöglicht. Die Lötbarkeit sorgt zudem für eine permanente mechanische und elektrische Verbindung, die Vibrationen und Stoßbelastungen widersteht – ein kritischer Faktor in mobilen oder vibrationsintensiven Umgebungen.
Optimale Löttechnik für maximale Performance
Um die volle Leistungsfähigkeit der CTB0502-10 zu gewährleisten, ist eine fachgerechte Lötung unerlässlich. Die Kontakte der Klemme sind für eine einfache und sichere Lötung auf der Leiterplatte konzipiert. Es empfiehlt sich die Verwendung von bleifreien Loten, die den gängigen RoHS-Richtlinien entsprechen. Achten Sie auf eine saubere Lötstelle, die eine vollständige Benetzung der Lötpads und der Anschlussflächen der Klemme gewährleistet. Eine angemessene Löttemperatur und Lötzeit, abgestimmt auf die Spezifikationen der Leiterplatte und der Klemme, sind entscheidend, um Überhitzung und Beschädigungen zu vermeiden. Nach dem Lötvorgang sollten die Lötstellen sorgfältig gereinigt werden, um Flussmittelrückstände zu entfernen, die die elektrische Isolation beeinträchtigen könnten.
FAQ – Häufig gestellte Fragen zu CTB0502-10 – Lötbare Schraubklemme – 10-pol, RM 5 mm, 90°
Kann die Schraubklemme auch für starre Leiter verwendet werden?
Ja, die Schraubklemme ist für die Aufnahme sowohl von flexiblen Litzen als auch von starren Leitern im spezifizierten Querschnittsbereich ausgelegt. Stellen Sie sicher, dass der Drahtquerschnitt den maximal zulässigen Wert nicht überschreitet, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Welchen Kabelquerschnitt kann die CTB0502-10 maximal aufnehmen?
Die Klemme ist für Kabelquerschnitte von 0,5 mm² bis 1,5 mm² (AWG 22-16) konzipiert. Dies deckt die meisten gängigen Anforderungen in Elektronik- und Automatisierungsprojekten ab.
Wie wird die Klemme auf der Leiterplatte befestigt?
Die Befestigung auf der Leiterplatte erfolgt durch Lötung. Die Anschlussstifte der Klemme werden durch die entsprechenden Bohrungen der Leiterplatte gesteckt und anschließend verlötet, wodurch eine stabile und dauerhafte mechanische sowie elektrische Verbindung entsteht.
Ist die Klemme für hohe Ströme geeignet?
Die CTB0502-10 ist für typische Signal- und Lastströme im Niederspannungsbereich ausgelegt. Für Anwendungen mit sehr hohen Stromlasten ist es ratsam, die maximale Belastbarkeit gemäß den technischen Daten zu prüfen und gegebenenfalls eine Lösung mit höherer Stromtragfähigkeit zu wählen.
Kann die Schraubklemme auch in feuchter oder staubiger Umgebung eingesetzt werden?
Die Klemme selbst ist nicht speziell für den Schutz vor Staub und Feuchtigkeit (IP-Schutz) ausgelegt. Die elektrische Sicherheit und Zuverlässigkeit in solchen Umgebungen hängt stark von der umgebenden Gehäusekonstruktion und der zusätzlichen Abdichtung der gesamten Anwendung ab.
Welche Leiterplatten-Layouts sind für die 90°-Ausrichtung optimiert?
Die 90°-Ausrichtung ist ideal für Leiterplatten, bei denen Kabel vertikal von der Platinenoberfläche weggeführt werden müssen. Dies ist oft in kompakten Gehäusen oder bei Designs der Fall, bei denen eine ordentliche Kabelorganisation auf der Platine erforderlich ist.
Wie lange ist die erwartete Lebensdauer der CTB0502-10?
Bei sachgemäßer Installation und Einhaltung der Betriebsparameter (Temperatur, Strom etc.) kann die CTB0502-10 eine sehr lange Lebensdauer erwarten. Die hochwertigen Materialien und die robuste Konstruktion sind auf Langlebigkeit ausgelegt.
